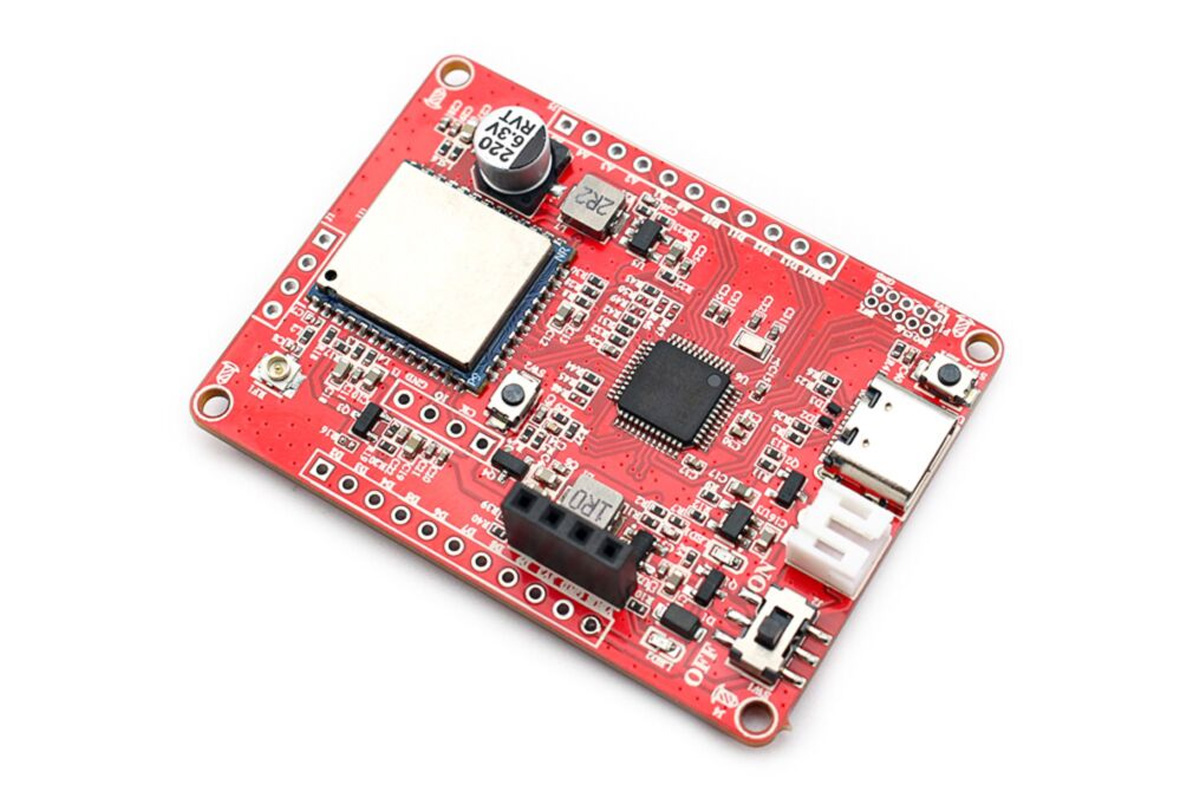

Плата разработки Makerfabs Maduino Zero Wi-Fi HaLow представляет собой Arduino Zero -совместимую Wi-Fi HaLow ( 802.11ah ) плату, предназначенную для энергоэффективной беспроводной связи на большие расстояния в приложениях умного сельского хозяйства, промышленной автоматизации и удаленного мониторинга.
Плата построена на базе микроконтроллера Microchip ATSAMD21G18 Cortex-M0+ для управления вводом-выводом, системным контролем и взаимодействием с модулем Wi-Fi HaLow на базе TXW83xx. Работает в подгигагерцовом диапазоне 730–950 МГц, оснащена слотом для карты microSD и двумя разъемами GPIO. Питание осуществляется через порт USB Type-C или аккумулятор LiPo 3.7 В (с зарядкой через USB), плата включает внешнюю антенну для связи на большие расстояния.
Характеристики Maduino Zero Wi-Fi HaLow:
- Микроконтроллер – Microchip ATSAMD21G18A Arm Cortex-M0+ с тактовой частотой 48 МГц, 256 КБ флэш-памяти, 32 КБ ОЗУ
- Хранилище – Слот для карты MicroSD
- Wi-Fi HaLow
- Серия TXW83xx на базе IEEE 802.11ah
- Диапазон частот – 730 МГц – 950 МГц
- Полоса канала – 1/2/4/8 МГц
- Скорость передачи данных – 150 Кбит/с – 32.5 Мбит/с
- Антенна – Внешняя антенна через разъем iPEX
- USB – Порт USB Type-C для питания и программирования
- Расширение

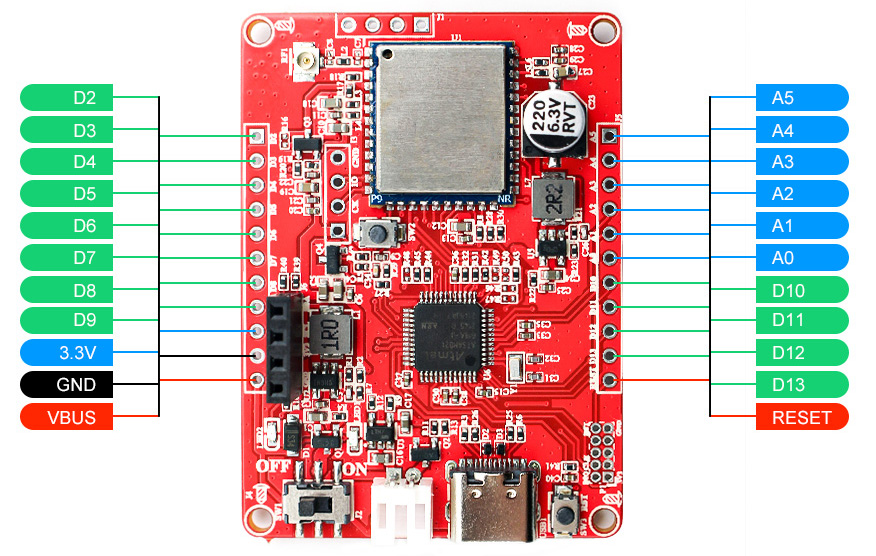

- 2 разъема по 11 контактов – 1x UART, 1x I2C, 1x SPI, до 18x GPIO
- Гнездовой разъем для I2C (SCL, SDA)
- Прочее
- Кнопки включения питания
- Пользовательская кнопка и кнопка сброса
- Светодиод питания и пользовательский светодиод
- Питание
- Порт USB Type-C 5 В
- Вход для аккумулятора LiPo 3.7 В (зарядка через USB)
- Габариты – Не указаны
Модуль поддерживает режимы точки доступа (AP) и станции (STA), программируется в среде Arduino IDE. Также поддерживает AT-команды для быстрой настройки и тестирования. Компания предоставляет примеры кода для передачи данных о температуре и влажности (T&H) с использованием сенсора DHT11. Дополнительная информация о продукте, включая инструкции по настройке и примеры кода, доступна в Wiki. Аппаратные схемы и технические описания размещены on GitHub .
Maduino Zero Wi-Fi HaLow пополняет список плат 802.11ah, таких как AsiaRF AWH575-MF1 , LILYGO T-Halow или оценочный комплект MM6108-EKH05 на базе STM32 . Подобные платы часто оснащаются интерфейсом камеры (ключевое применение Wi-Fi HaLow), но в плате Makerfabs он отсутствует.

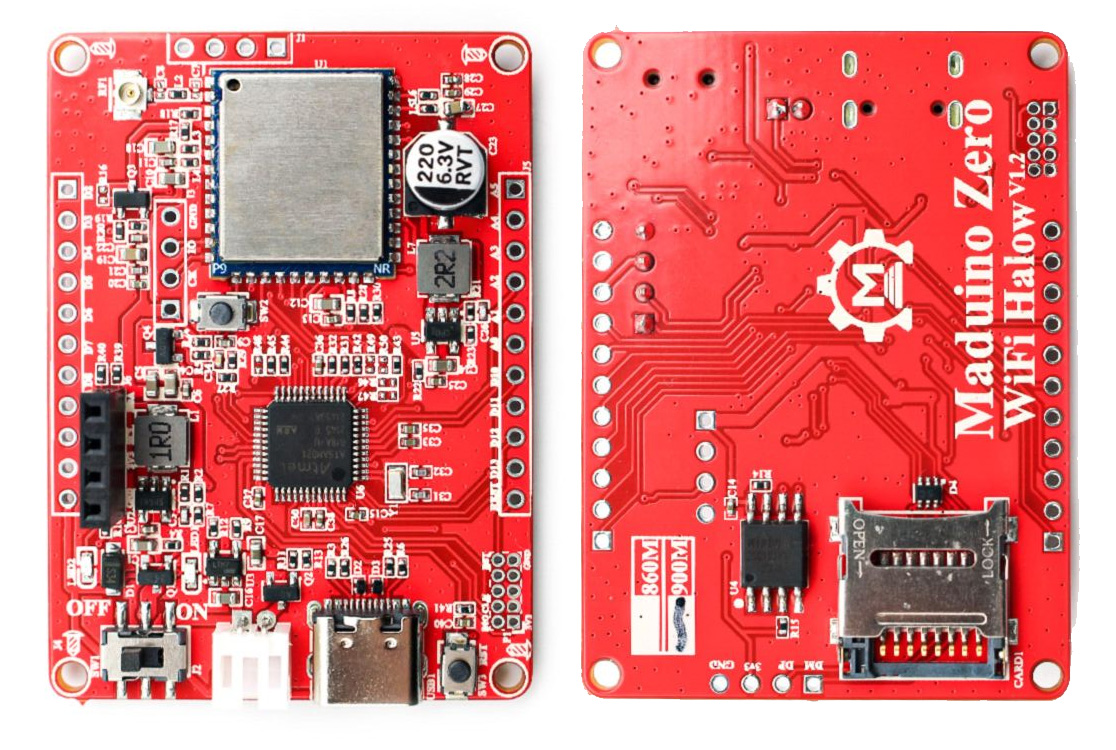

Maduino Zero Wi-Fi HaLow: вид сверху (слева) и снизу (справа)Цена Maduino Zero Wi-Fi HaLow составляет $19.80 в магазине Makerfabs . Комплект включает плату Maduino Zero Wi-Fi HaLow и соответствующую внешнюю антенну для связи 802.11ah на больших расстояниях.
