NXP представляет SoC IW693 Wi-Fi 6E с 2×2 MIMO для промышленного IoT и устройств Умного дома

Компания NXP представила SoC IW693 Wi-Fi 6E (и Bluetooth) с 2×2 MIMO для промышленного IoT и устройств Умного дома. Решение предлагает более высокий класс по сравнению с тридиапазонным решением IW612 компании, но не включает радиоинтерфейс 802.15.4.

IW693 поддерживает одновременную работу с двумя сетями Wi-Fi (CDW) и Bluetooth/Bluetooth Low Energy в четырех режимах:

  • Режим 1: CDW 2×2 Wi-Fi 6/6E 5-7 ГГц (802.11ax) + 1×1 Wi-Fi 6 2.4 ГГц (802.11ax)
  • Режим 2: CDW 1×1 Wi-Fi 6/6E 5-7 ГГц (802.11ax) + 1×1 Wi-Fi 6 2.4 ГГц (802.11ax)
  • Режим 3: 2×2 Wi-Fi 6 2.4 ГГц (802.11ax)
  • Режим 4: 2×2 Wi-Fi 6/6E 5-7 ГГц (802.11ax)

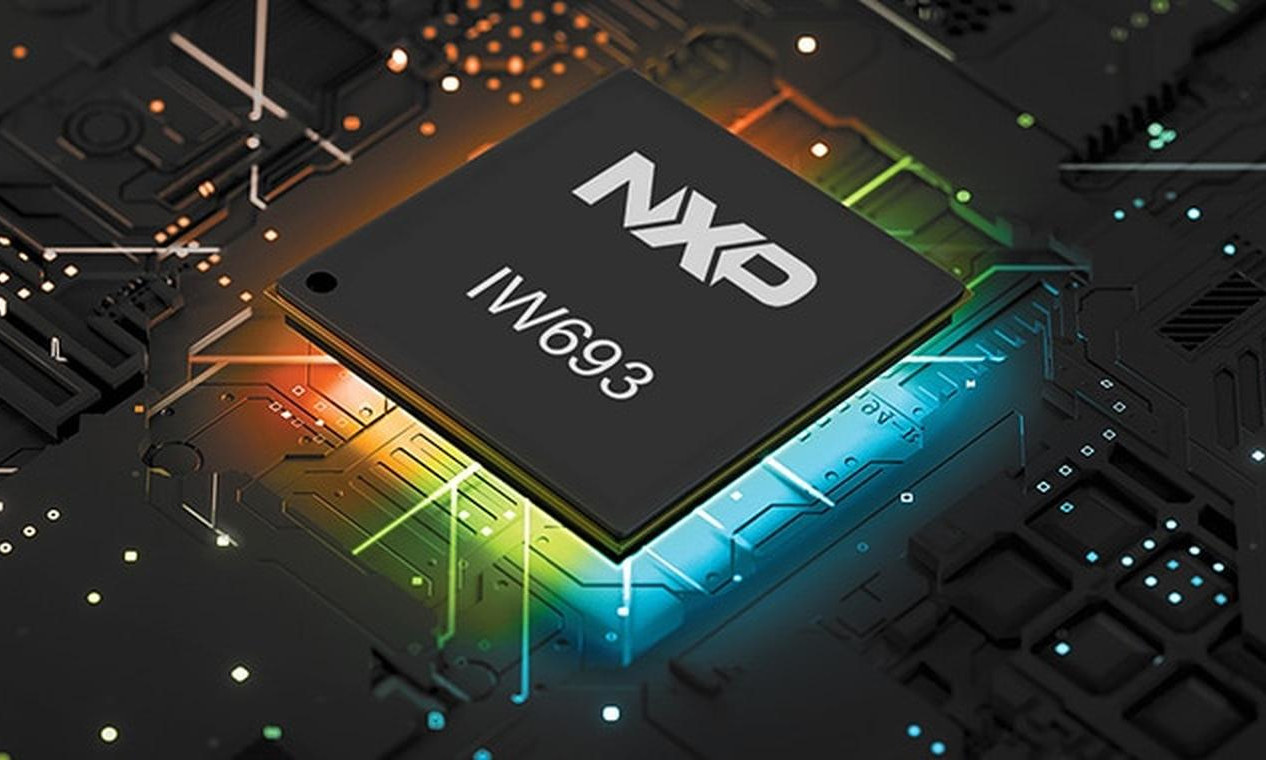

NXP IW693 Wi-Fi 6E SoC for industrial IoT

Спецификации NXP IW693:

  • Функции Wi-Fi
    • Режим одновременной работы с двумя беспроводными сетями 2×2 Wi-Fi 6/6E и 1×1 Wi-Fi 2.4 ГГц (режим 1)
    • Радиомодуль 2×2
      • Канал 40 МГц для 2.4 ГГц (RF-тракты 2A/2B)
      • 1024 QAM (MCS11), канал до 80 МГц для 5-7 ГГц (RF-тракты 5A/5B)
    • Радиомодуль 1×1
      • Канал 20 МГц для 2.4 ГГц (RF-тракт C)
      • 1024 QAM (MCS11), канал до 80 МГц для 5-7 ГГц (RF-тракт 5A)
    • Общие функции для радиомодулей 2×2 и 1×1
      • STA и мобильная точка доступа (AP)
      • Многоадресная беспроводная передача (Wireless Multi-Streaming)
      • Адаптивный планировщик (Adaptive Scheduler)
      • Синхронизация часов хоста Wi-Fi TSF между AP и STA
      • Межкристальная синхронизация часов Wi-Fi TSF между AP и AP
      • OFDMA, целевое время пробуждения (TWT)
  • Функции Bluetooth
    • Поддержка Bluetooth/Bluetooth Low Energy
    • Высокая скорость, большая дальность, расширения рекламы (advertising extensions)
    • Изохронные каналы с поддержкой LE Audio
    • Интегрированные PA (+13 дБм), LNA, переключатель (SW)
  • Интерфейсы хоста
    • WiFi – PCIe (IW693P) и SDIO (IW693S)
    • Bluetooth – UART для данных + I2S/PCM для аудио
  • Напряжение питания – 1.8 В и 3.3 В
  • Корпус – HVQFN148 размером 11 x 11 x 0.85 мм с шагом выводов 0.5 мм
  • Диапазон температур – Рабочий: от -40°C до 85°C; хранения: от -55°C до 125°C
IW693 block diagram
Структурная схема

IW693 application diagram 3 antennas
Схема применения с тремя антеннами. Возможны конфигурации с двумя антеннами, при этом Bluetooth проходит через один из дуплексеров

Хотя компания называет его “SoC”, IW693 спроектирован как копроцессор Wi-Fi 6E, подключаемый к хосту через PCIe или SDIO для Wi-Fi и через UART и I2S/PCM для Bluetooth. Он также включает технологию безопасности NXP Edgelock для поддержки безопасности конечного устройства и прикладного уровня с такими функциями, как безопасная загрузка с аппаратным ускорением, аутентификация прошивки, безопасное управление жизненным циклом и защита от отката.Целевые области применения IW693 включают беспроводные концентраторы Power over Ethernet (PoE), концентраторы Умного дома, мобильные маршрутизаторы, шлюзы IoT, видеоприложения для умной бытовой техники, беспроводные медицинские соединения и промышленные соединения. Компания также предлагает автомобильную версию AW693 с теми же функциями и дополнительным соответствием стандарту AEC-Q100 Grade 2.

Мы прошли долгий путь с тех пор, как Wi-Fi для IoT означал только 2.4 ГГц, и NXP не единственная компания, предлагающая Wi-Fi 6E для IoT, так как Espressif Systems недавно объявила о разработке решений Wi-Fi 6E, а недавний отчет для инвесторов даже упоминает Wi-Fi 7.

NXP не предоставила информацию о цене и доступности самого IW693, но сообщает, что производители модулей планируют выпустить сертифицированные модули на базе IW693 в первом квартале 2026 года. Дополнительную информацию можно найти на странице продукта и в пресс-релизе .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
