Платы расширения Bela Gem для аудио и сенсоров разработаны для PocketBeagle 2 (Краудфандинг)

Bela Gem Stereo и Bela Gem Multi — это платы расширения для аудио и сенсоров, разработанные для PocketBeagle 2 SBC на базе двухъядерного или четырехъядерного SoC Texas Instruments Sitara AM6232/AM6254.

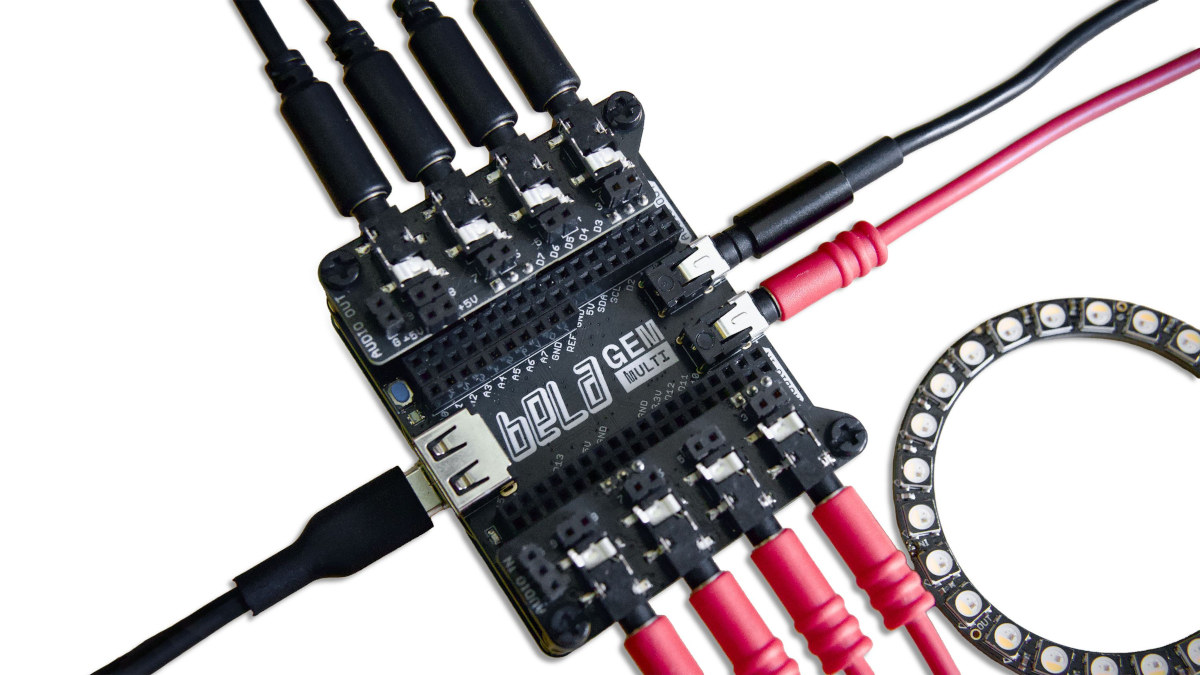

Bela Gem Multi 10-channel audio board
Плата Bela Gem Multi, подключенная к десяти аудиовходам/выходам

Как следует из названия, плата Bela Gem Stereo имеет два аудиовыхода и входа, тогда как плата Bela Gem Multi предлагает большую гибкость с десятью аудиоинтерфейсами для сложных проектов, таких как системы пространственного звука. Обе платы расширяются через разъемы с шестнадцатью GPIO и восемью аналоговыми входами, а также разъем Qwicc I2C.

Bela Gem Stereo

Bela Gem Stereo audio board for PocketBeagle 2

Характеристики:

  • Совместимость – только с PocketBeagle 2
  • Аудио
    • Входы – 2 канала, до 24 бит, 96 кГц (TLV320AIC3104)
    • Выходы – 2 канала, до 24 бит, 96 кГц (TLV320AIC3104), наушники, дифференциальный линейный выход
    • MIDI plug-and-play через любой из USB-портов ниже
  • USB
    • Порт USB Type-C для устройств
    • Порт USB Type-A хоста для периферийных устройств Wifi, Bluetooth или Ethernet
  • Расширение
    • 16x GPIO с логикой 3,3 В
    • Аналоговые входы – 8 каналов, 16 бит, 24 кГц (ADS8166)
    • I2C через выделенные контакты и разъем QWIIC
  • Питание – 5 В (поддержка питания от батареи)
  • Габариты – 58 x 45 x 22 мм

Аудиоплата Bela Gen Stereo поставляется с основанием, распорками и винтами. Применяется для разработки цифровых музыкальных инструментов, пользовательских блоков аудиоэффектов, носимых устройств, слуховых аппаратов, приложений активного шумоподавления и проектов в области звукового искусства.

Bela Gen Multi

Bela Gem Multi audio board for PocketBeagle 2
Bela Gem Multi с двумя платами расширения, каждая из которых имеет 4 стерео аудиоразъема 3,5 мм

Характеристики:

  • Совместимость – только с PocketBeagle 2
  • Аудио
    • Входы – 10 каналов, 2x (TLV320AIC3106) + 8x (2x TLV320ADC3140) с AC-связью, до 24 бит, 96 кГц
    • Выходы – 10 каналов, 2x с AC-связью (TLV320AIC3106) с наушниками и дифференциальным линейным выходом + 8x с DC-связью (ES9080Q), до 24 бит, 96 кГц
    • MIDI plug-and-play через любой из USB-портов ниже
  • USB
    • Порт USB Type-C для устройств
    • Порт USB Type-A хоста для периферийных устройств Wifi, Bluetooth или Ethernet
  • Расширение
    • 16x GPIO с логикой 3,3 В
    • Аналоговые входы – 8 каналов, 16 бит, 24 кГц (ADS8166)
    • I2C через выделенные контакты и разъем QWIIC
  • Питание
    • 5 В через USB-C
    • Разъем для LiPo-аккумулятора
  • Габариты – 70 x 58 x 22 мм (или 32 мм с прикрепленными платами расширения)

Аудиоплата Bela Gen Multi поставляется с основанием, распорками, винтами и двумя платами расширения с 4 стереоразъемами 3,5 мм для всех аудиоканалов. Благодаря дополнительным аудиоканалам плата Multi подходит для систем пространственного звука (например, амбионик-звуковые поля, массивы динамиков), систем тактильной обратной связи, микрофонных массивов, иммерсивных домашних развлекательных или автомобильных информационно-развлекательных систем, а также как платформа для экспериментов с Eurorack .

Веб-разработка с Bela IDE

Bela IDE

Программирование, отладка и мониторинг оборудования выполняются через Bela IDE, работающую в браузере и предоставляющую следующие возможности:

  • Интегрированный мониторинг и отладка – визуализация сигналов, генерация тестовых сигналов и отладка цепей с помощью встроенных инструментов
  • Улучшенная визуализация – продвинутый осциллограф
  • Поддерживаемые языки – C++, Pure Data, SuperCollider, FAUST, Max RNBO и Csound
  • Автодополнение кода
  • Интегрированная документация

PocketBeagle 2 работает под управлением ОС на основе Xenomai (Real-Time) Linux , при этом сообщается, что Bela IDE поставляется с каждой платой Bela Gem, но, вероятно, это работает только при покупке карты 64 ГБ с предустановленным ПО Bela Gen. Также можно установить его на собственную карту microSD. Множество ресурсов доступно на Github , однако в настоящее время материалы в основном предназначены для платы Bela первого поколения для BeagleBone Black, и потребуется время для их обновления под новые платы Bela Gem Stereo/Multi.

Конкурирующие аудиоплаты и цены

Платы Bela Gem предлагают альтернативу конкурирующим аудиоплатам Raspberry Pi, таким как PiSound , HiFiBerry DAC2 ADC Pro или Raspiaudio 8xIN+8xOUT . Преимущества Bela Gem включают большее количество аудиоканалов (для платы Multi), расширенные возможности подключения сенсоров через GPIO, аналоговые входы или I2C, открытые схемы (скоро) и использование Linux реального времени для снижения задержки.

Аудиоплаты Bela Gen Stereo и Multi запущены на Crowd Supply с целью финансирования $20 000. Стоимость начинается от $69 для стереоплаты и $159 для многоканальной платы. Также доступны комплекты с платами, картой microSD 64 ГБ с предустановленным ПО Bela, PocketBeagle 2 SBC и USB-кабелями. Цены включают мировую доставку, поставки запланированы на 25 ноября 2025 года.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
