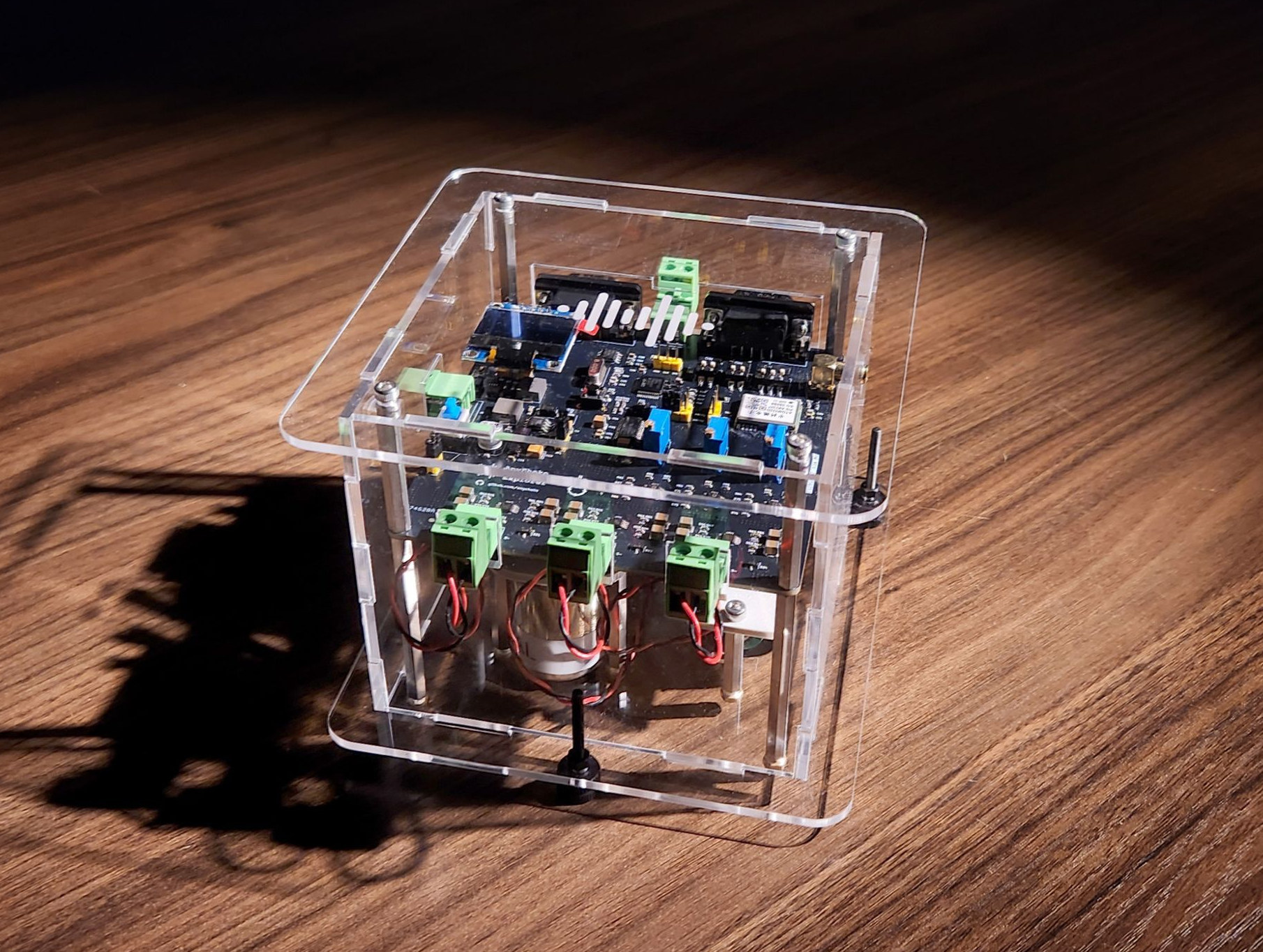

AnyShake Explorer – это относительно доступная система сейсмического мониторинга на базе открытого аппаратного обеспечения, предлагающая альтернативу решениям Raspberry Shake для мониторинга землетрясений .
Устройство поддерживает подключение до трёх 3-осевых геофонов и включает встроенный 3-осевой акселерометр и 32-битный АЦП для измерений. Для работы достаточно подключить его к хосту, например, ноутбуку или одноплатному компьютеру (Raspberry Pi, Orange Pi, Radxa ROCK или NanoPi) через USB-to-RS232 кабель.
Характеристики и ключевые особенности AnyShake Explorer:
- Микроконтроллер – STMicro STM32F103CBTx на базе ядра Arm Cortex-M3
- Датчики
- Геофон
- 3-осевой геофон скорости 4.5 Гц (чувствительность 100 В/м/с)
- Три входа для геофонов
- Запись через высокоточный 32-битный АЦП
- Инерциальный модуль – 16-битный 3-осевой акселерометр (±2 g полная шкала)
- Геофон
- Сбор данных
- Режимы – только акселерометр, только геофоны, одновременная запись (6 каналов)
- Частота дискретизации – 50/100/200/250 SPS
- Сетевые возможности – поддержка протокола SeedLink , передача сырых данных по TCP
- Интерфейс подключения
- 2x RS-232 – скорость передачи: 57,600 – 460,800 бит/с
- 1x RS-485
- Прочее
- Синхронизация времени по GPS/NTP
- Информационный дисплей OLED
- Питание – 9–12 В постоянного тока через клеммную колодку
- Потребляемая мощность – около 0,6 Вт
- Габариты – 135 × 135 × 104,5 мм (полный комплект)
- Вес – 650 грамм (полный комплект)
AnyShake Explorer необходимо подключить через RS232 или RS485 к хосту, на котором работает AnyShake Observer — открытый кроссплатформенный сервер, написанный на Go. Он предлагает веб-интерфейс с обзором системы, отображением сигналов в реальном времени, поддержкой многоканальности, запросом исторических данных, механизмом обнаружения землетрясений с оповещениями через MQTT, возможность экспорта данных в MiniSEED, SAC, TXT и WAV для дальнейшего анализа, поддержку баз данных PostgreSQL, MySQL, SQLite и интеграцию с сейсмическими инструментами, такими как SeisComP или другими профессиональными сейсмическими сетями. Поддерживаемые платформы: Android (arm64), macOS (amd64/arm64), FreeBSD, Windows 7 и новее, Linux.
Сейсмический монитор представляет собой полностью открытое аппаратное обеспечение: схемы и разводка PCB в KiCad (и PDF), Gerber-файлы, BoM и прошивка для STM32 доступны на GitHub . Исходный код программного обеспечения AnyShake Observer также можно найти в отдельном репозитории . Для получения дополнительной технической информации и инструкций по началу работы рекомендуется ознакомиться с документацией на сайте AnyShake , которая выглядит достаточно подробной. Также можно посмотреть видео в конце статьи для краткого обзора менее чем за три минуты.
Компания SensePlex, стоящая за проектом, также предоставила сравнительную таблицу между AnyShake Explorer и мониторами Raspberry Shake RS1D, RS4D и RS3D. Поскольку все они предлагаются в виде DIY-наборов или готовых продуктов, прямое сравнение не совсем однозначно.
Приведенное сравнение цен не совсем корректно: хотя цены указаны для полных комплектов для помещений, модели Raspberry Shake поставляются с одноплатным компьютером Raspberry Pi, который не входит в комплект Explorer. Тем не менее, даже если добавить $50 к стоимости AnyShake Explorer для учета цены одноплатника, он остается значительно дешевле RS3D с тремя геофонами.
SensePlex только что запустила AnyShake Explorer на Crowd Supply с целевым показателем финансирования всего $1000, который уже превышен. Начальная цена составляет $345 за DIY-набор с платой, последовательным кабелем и блоком питания, но без корпуса и геофонов. Полный комплект с корпусом, тремя геофонами и GPS-антенной стоит $585. Все цены включают доставку, а поставки запланированы на конец ноября 2025 года.
