Плата Red Pitaya была впервые представлена в 2013 году как плата Xilinx Zynq 7010 SoC FPGA, разработанная как высокопроизводительный инструмент, выполняющий функции осциллографа, анализатора спектра, генератора сигналов и многого другого.
Тогда мы не очень много слышали об этой компании, но, должно быть, дела у них шли неплохо, поскольку Red Pitaya на днях начала принимать предварительные заказы на стартовый комплект STEMlab 125-14 PRO Gen 2 на базе той же FPGA AMD Zynq-7010 SoC, а также на стартовый комплект STEMlab 125-14 PRO Z7020 Gen 2 с более мощным устройством Zynq-7020.

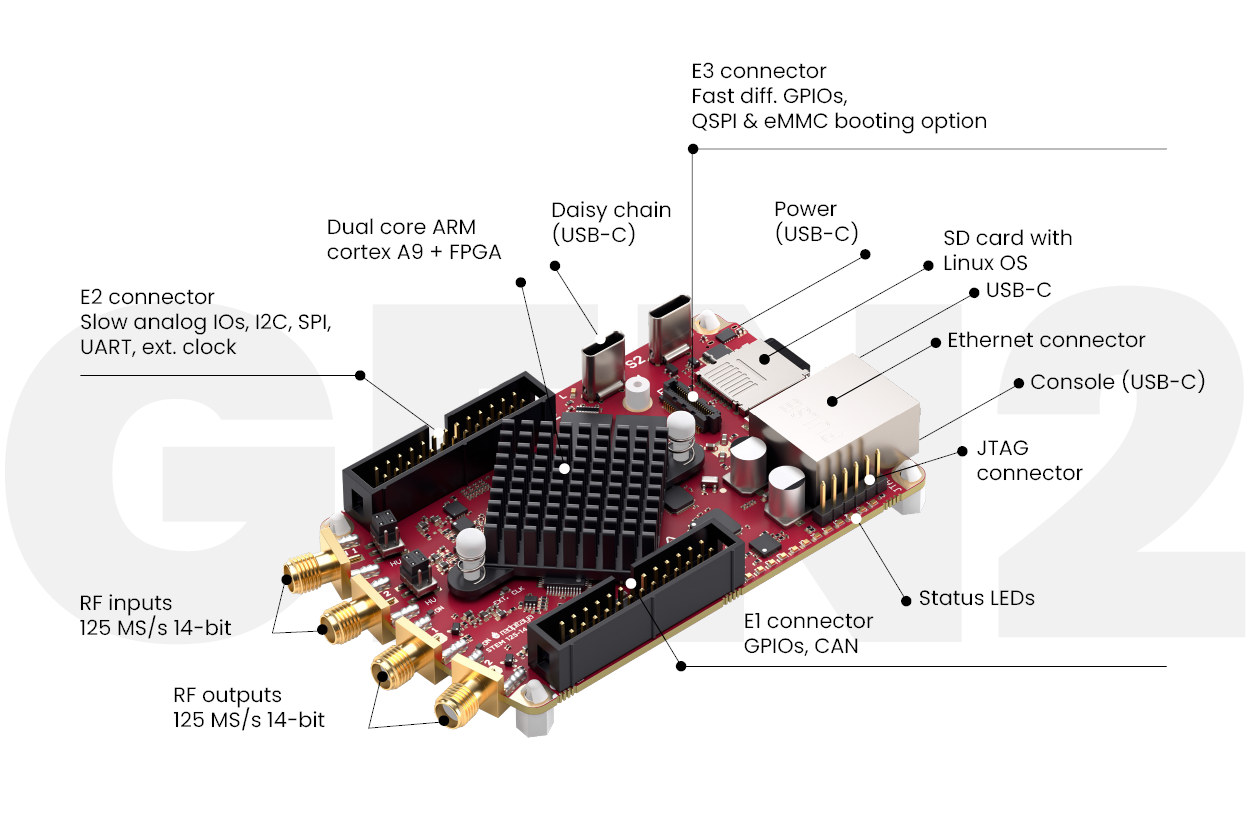

Технические характеристики STEMlab 125-14 PRO Gen 2:
- SoC FPGA (один из)
- Xilinx Zynq 7010
- Процессор – двухъядерный Cortex-A9 с тактовой частотой до 667 МГц
- FPGA – 28 тысяч логических ячеек, 80x DSP-срезов
- Память – 2,1 Мбит блочная ОЗУ
- Xilinx Zynq 7020
- Процессор – двухъядерный процессор Arm Cortex-A9
- FPGA – 85 тысяч логических ячеек, 220x DSP-срезов
- Память – 4,9 Мбит блочная ОЗУ
- Xilinx Zynq 7010
- Системная память
- Z7010 – 512 МБ ОЗУ
- Z7020 – 1 ГБ ОЗУ
- Хранилище
- Слот для карты MicroSD до 32 ГБ
- eMMC или SQPI flash через модуль расширения E3
- Сетевое подключение – порт Gigabit Ethernet RJ45
- USB – 2х порта USB Type-C, один для питания, один для интерфейса консоли
- RF входы
- 2х разъема SMA с 14-битным АЦП @ 125МС/с с полосой пропускания до 60 МГц
- Диапазон напряжения – +/- 1 В | +/- 20 В
- Входная связь переменного/постоянного тока
- Входное сопротивление – 1 МОм
- RF выходы
- 2х разъема SMA с 14-битным ЦАП @ 125МС/с с полосой пропускания до 60 МГц
- Диапазон напряжения – +/- 1 В при 50 Ом | +/- 2 В при Hi-Z
- Входное сопротивление нагрузки – 50 Ом
- Защита от короткого замыкания
- Типичное время нарастания/спада – 10 В/17 нс
- Синхронизация
- Вход и выход внешнего триггера
- Последовательное соединение – S1 и S2 USB-C до 500 Мбит/с
- Разъемы расширения (E1, E2, E3)
- Z7010 — 16х цифровых входов/выходов при 3,3 В
- Z7020
- 22x цифровых ввода-вывода при 3,3 В
- 8x высокоскоростных дифференциальных пар (E3)
- 4-канальные 12-битные аналоговые входы до 3,5 В, 100 кСм/с
- 4-канальные 8-битные аналоговые выходы до 1,8 В, 3,2 Мвыб/год, полоса пропускания 160 кГц
- Интерфейсы связи – I2C, SPI, UART, CAN @ 3,3 В или 5 В
- Внешний тактовый сигнал АЦП через модуль E3
- Отладка – разъем JTAG
- Разное – Светодиод состояния
- Питание – 5 В/3 А через порт USB-C (но в комплект поставки входит адаптер 5 В/5 А)
- Размеры – будут объявлены позже
Дополнительный модуль E3 с кнопкой питания, опциями загрузки QSPI и eMMC, а также микроконтроллером STM с прошивкой Arduino.
Полный комплект включает в себя плату Zynq 7010/7020, карту microSD с предустановленной ОС Red Pitaya на базе Linux, блок питания USB Type-C 5 В/5 А, кабель Ethernet, два осциллографических щупа 100 МГц и два адаптера SMA-BNC.
Red Pitaya OS включает в себя список веб-приложений, которые можно использовать на ПК с Linux или Windows:
- Осциллограф и генератор сигналов
- Менеджер произвольной формы волны
- Анализатор спектра
- Логический Анализатор
- Анализатор Боде
- Анализатор импеданса
- Измеритель LCR
- Потоковое вещание
- Потоковое вещание X-Channel
- Скрипт записи и воспроизведения радиочастотного сигнала
- SDR-приложения
- Векторный сетевой анализатор
- Программное обеспечение с открытым исходным кодом PyRPL для плат FPGA с аналоговыми интерфейсами для измерения и управления
Применение осциллографа и генератора сигналов
Существует обширная документация по программному обеспечению и платам Red Pitaya предыдущего поколения, но документация по аппаратному обеспечению для новой платы все еще находится в стадии разработки и неполна.
Новые стартовые комплекты Red Pitaya STEMlab 125-14 PRO Gen 2 можно предварительно заказать за 649 евро (Zynq 7010) или 899 евро (Zynq 7020), начало поставок запланировано на октябрь 2025 года.
