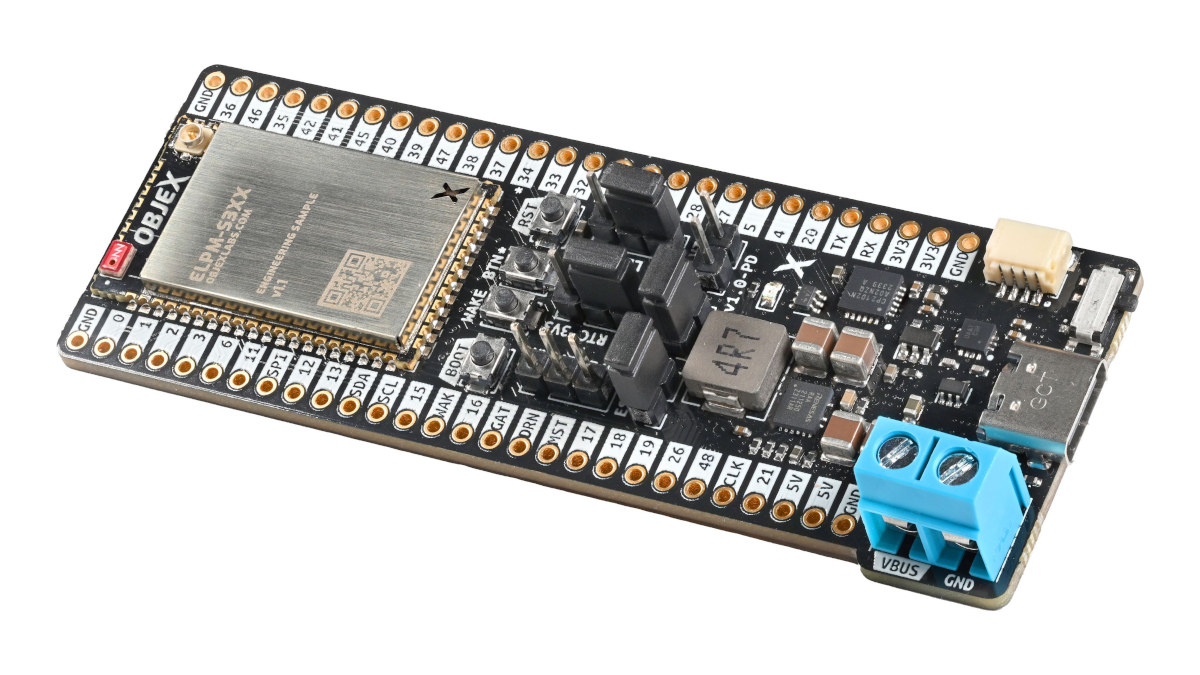

OBJEX Link S3LW представляет собой компактную плату расширения на основе энергоэффективного модуля ELPM-S3LW с микроконтроллером ESP32-S3, поддержкой LoRaWAN и возможностью подачи питания мощностью до 100Вт через USB-C или 2-контактный клеммный разъем для управления моторами, RGB-лентами и других проектов с высоким энергопотреблением.
Плата соответствует стандарту USB PD, оснащена двумя 28-контактными разъемами и коннектором STEMMA I2C для расширения, встроенным мостом USB-UART CP2102/CP2104 для отладки, а также несколькими кнопками. Компания также предлагает модуль OBJEX ELPM-S3 и плату OBJEX Link S3 с аналогичными характеристиками, но без поддержки LoRa/LoRaWAN.
Характеристики OBJEX Link S3LW:
- Беспроводной модуль – ELPM-S3LW v1.2
- Беспроводной SoC – ESP32-S3FN8
- ЦП – 32-битный двухъядерный микроконтроллер Xtensa LX7 с векторными инструкциями для ИИ до 240 МГц, сопроцессор RISC-V ULP
- Память – 512 КБ SRAM
- Хранилище – 8 МБ флеш-памяти
- Беспроводные интерфейсы – WiFi 4 (802.11b/g/n) 2.4 ГГц, Bluetooth 5.0 BLE + Mesh
- Поддержка LoRa
- Трансивер LoRa – Semtech SX1262 подключен через SPI к MCU ESP32-S3
- Диапазон частот – 862–928 МГц
- Мощность передачи – 22 дБм
- Дальность связи – 10 км
- Полная совместимость с LoRa и LoRaWAN
- Антенны
- Керамическая антенна для WiFi/BLE
- 50-омный контакт для WiFi/BLE
- 50-омный разъем U.FL/контактная площадка для LoRa
- Расширение – 33 GPIO с поддержкой I²C, I²S, SPI, UART и USB; примечание: 7 зарезервированы для LoRa (SPI)
- Дополнительно – RGB-светодиод (WS2812B)
- Функции энергосбережения (режим Deep Stop)
- Выделенный LDO1 3.3В@300мА для ESP32
- Детектор фронтов (1–30 нА)
- Входы Wake и Gate (1–30 нА)
- RTC RV-3028-C7 (45–100 нА)
- Выделенная контактная площадка питания RTC
- Схема контроля уровня заряда батареи (нулевой ток утечки)
- Габариты – 30 × 18 мм
- Вес – 2.30 г
- Беспроводной SoC – ESP32-S3FN8
- Расширение
- 2 × 28-контактных разъема с I/O модуля и сигналами питания 5В, 3.3В, GND
- 4-контактный разъем STEMMA I2C
- Отладка – мост USB-UART (CP2102/CP2104)
- Дополнительно
- Выключатель питания
- Четыре кнопки (BOOT, MAKE, BTN*, RST)
- Конфигурационные перемычки
- Питание
- До 21В/5А через USB-C PD (Type 2.0 PD PPS 3.0)
- Клеммный разъем для Vbus (USB Type-C PD)
- Синхронный понижающий DC/DC преобразователь (выход: 5В/2А)
- Габариты – 84.74 × 30.50 мм
- Вес – 16.85 г
Плата совместима с фреймворком ESP-IDF, Arduino, PlatformIO, MicroPython и Rust. Разработчик предоставляет базовые примеры кода для Arduino/PlatformIO для работы с USB Power Delivery (PPS 3.0) и подключением LoRa. Файлы аппаратного дизайна платы OBJEX Link и модуля OBJEX ELPM (предположительно только посадочное место) скоро будут опубликованы на GitHub. На странице продукта доступны краткое описание и datasheet.
Целевые применения платы и модуля включают устройства с батарейным питанием, умные счетчики, отслеживание активов, умные города, логистику, автоматизацию зданий, энергосбор, умное сельское хозяйство и экологические сенсоры. Это не первая плата на ESP32 с поддержкой высокого входного напряжения — ранее была представлена плата ESP32-S3 PowerFeather , разработанная в основном для работы от солнечных панелей.
Модуль ELPM-S3LW доступен за 19.90 евро на Hentronic , а плата OBJEX Link S3LW – за 49.90 евро . Для покупателей вне Европы планируется кампания на Crowd Supply , но точные сроки ее запуска не указаны. Видео содержит информацию о происхождении модуля и платы, обзор и примеры использования ESP32-S3 с LoRaWAN и поддержкой 100Вт.
