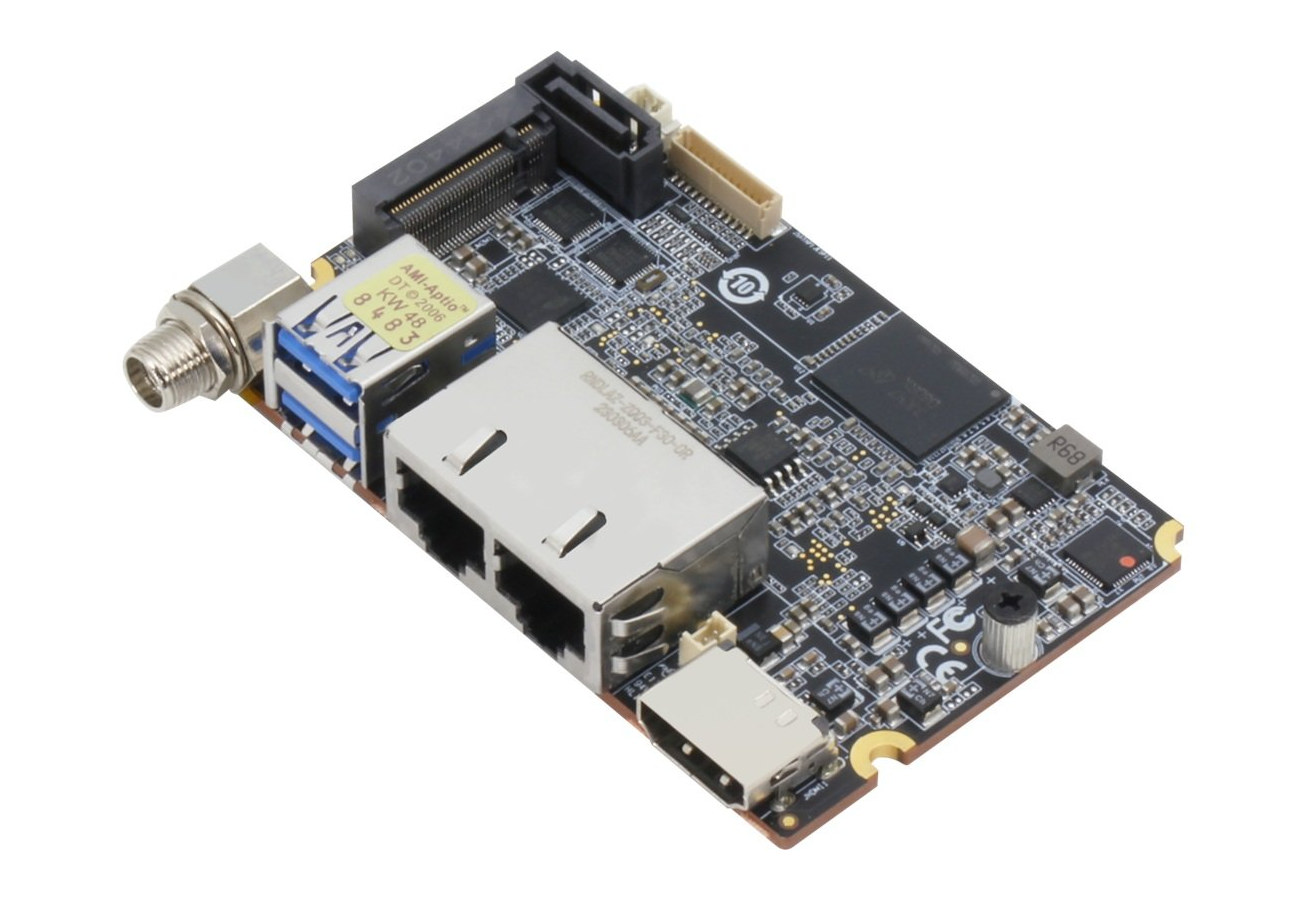

AAEON de next-RAP8, возможно, является самым мощным в мире одноплатным компьютером при этом имеет размер с кредитную карту. Устройство оснащено процессором Intel Raptor Lake мощностью 15 Вт, а именно шестиядерным процессором Core i3-1315UE SoC или 10-ядерным процессором Core i5-1335UE или Core i7-1365UE.
Компактный одноплатный компьютер Raptor Lake, предназначенный для беспилотников и робототехники, оснащен оперативной памятью LPDDR5x объемом до 16 ГБ, поддерживает твердотельные накопители SATA и M.2 NVMe, сетевыми портами GbE и 2,5GbE, двумя портами USB Type-A, интерфейсами дисплея HDMI и eDP, разъемом PCIe Gen3 x4 FPC, интерфейсами RS232/RS485 и многим другим.
Технические характеристики next-RAP8:
- Raptor Lake SoC 13-го поколения (один из)
- Модель DENEXT-RAP8-A10-0001 — процессор Intel Core i7-1365UE 10-ядерный/12-поточный с тактовой частотой до 1,70 ГГц/4,90 ГГц (Turbo) с 96 EU Intel Iris Xe Graphics @ 1,30 ГГц; TDP/PBP: до 15 Вт
- Модель DENEXT-RAP8-A10-0002 — процессор Intel Core i5-1335UE 10-ядерный/12-поточный с тактовой частотой до 1,30 ГГц/4,50 ГГц (Turbo) с 80 EU Intel Iris Xe Graphics @ 1,25 ГГц; TDP/PBP: до 15 Вт
- Модель DENEXT-RAP8-A10-0003 — процессор Intel Core i3-1315UE 6-ядерный/8-поточный с тактовой частотой до 1,20 ГГц/4,50 ГГц (Turbo) с 64 EU Intel Iris Xe Graphics @ 1,20 ГГц; TDP/PBP: до 15 Вт
- Системная память – до 16 ГБ LPDDR5x
- Хранилище
- Порт SATA III 6 Гбит/с + разъем питания SATA
- NVMe SSD через разъем M.2 2280 M-Key
- Интерфейс дисплея
- eDP 1.4 до 3840 x 2160
- HDMI 1.2a до 1920 x 1080 при 60 Гц
- Поддержка двух независимых дисплеев
- Подключение к сети
- Разъем Gigabit Ethernet RJ45 через контроллер Intel I219-LM
- Разъем 2.5GbE RJ45 через контроллер Intel I226-LM
- USB
- 2х порта USB 3.2 Gen2 Type-A
- 4x USB 2.0 через штыревой разъем
- Последовательный порт – 2x RS-232/422/485 через штыревой разъем
- Расширение
- Разъем M.2 2280 M-Key (PCIe x2)
- PCIe Gen3 x4 через разъем FPC
- 8-битный заголовок GPIO
- Опционально SMBus/I2C
- Безопасность – fTPM
- Разное
- Светодиод питания, кнопка питания, зуммер, кнопка сброса
- Часы реального времени с резервной батареей 3 В/240 мАч
- 4-контактный разъем для интеллектуального вентилятора
- UEFI BIOS с поддержкой Wake on LAN, сторожевой таймер
- Электропитание – +12 В через привинчиваемый разъем постоянного тока; тип AT (по умолчанию) или ATX
- Потребляемая мощность для Intel Core i7-1365UE, 16 ГБ LPDDR4x
- Типично: 3,18 А при 12 В, 38,16 Вт
- Максимально: 3,36 А при 12 В, 39,16 Вт
- Размеры – 86 x 55 мм.
- Диапазон температур – эксплуатация: 0°C ~ 60°C; хранение: -40°C ~ 80°C
- Влажность – относительная влажность 0% ~ 90%, без конденсации
- Наработка на отказ – 1 679 950 часов (около 191 года!)
- Сертификаты – EMC CE/FCC Class A
AAEON обеспечивает поддержку Windows 10 64-бит и Ubuntu 22.04.3 с Linux Kernel 6.2 для de next-RAP8 SBC. Это не совсем последние версии операционных систем Windows/Ubuntu, но компания могла быть консервативна, поскольку это рекламируемая версия для драйверов.
Семейство одноплатных компьютеров размером с кредитную карту было представлено в 2022 году моделями next-TGU8 и next-V2K8, работающими на базе 15-ваттных процессоров Intel Core Tiger Lake и AMD Embedded V2000, соответственно, а next-RAP8 выводит их на новый уровень благодаря 15-ваттным процессорам Intel Raptor Lake 13-го поколения.
Невозможно в достаточной степени охладить процессор мощностью 15 Вт на небольшом одноплатном компьютере размером с кредитную карту или Raspberry Pi с помощью радиатора, поэтому в Next-RAP8 используется решение с радиатором DENEXT-FAN01 с большим радиатором, покрывающим всю нижнюю сторону платы и интегрированным с охлаждающим вентилятором.
Наименьшие одноплатные компьютеры Raptor Lake, которые мы ранее рассматривали, были основаны на форм-факторе Pico-ITX (100×72 мм) с такими продуктами, как DFI RPP051 и AAEON PICO-RAP4. Вполне возможно, что лимиты мощности PL1 и PL2 необходимо скорректировать для оптимальной работы next-RAP8.
Блок-схема
Цена платы не была опубликована. Если вы заинтересованы, вам нужно запросить предложение через страницу продукта, где вы также найдете техническое описание, руководство пользователя, BIOS для платы, а также драйверы для Windows и Linux.
