В конце 2023 года CNX Software рассмотрел Умную розетку SONOFF iPlug S60 с Wi-Fi, первую модель из серии S60. Недавно SONOFF выпустила версию с поддержкой Zigbee, и компания предоставила образец для обзора — SONOFF iPlug S60 (S60ZBTPF).
Модель S60ZBTPF является преемником SONOFF S31 ZB (2019) и SONOFF S40ZBTPB Lite (2021) и добавляет функцию мониторинга энергопотребления, став первой Zigbee-розеткой SONOFF с измерителем мощности. Устройство также работает как Zigbee Router, расширяя покрытие Zigbee-сети в доме.
Распаковка SONOFF iPlug S60 Zigbee

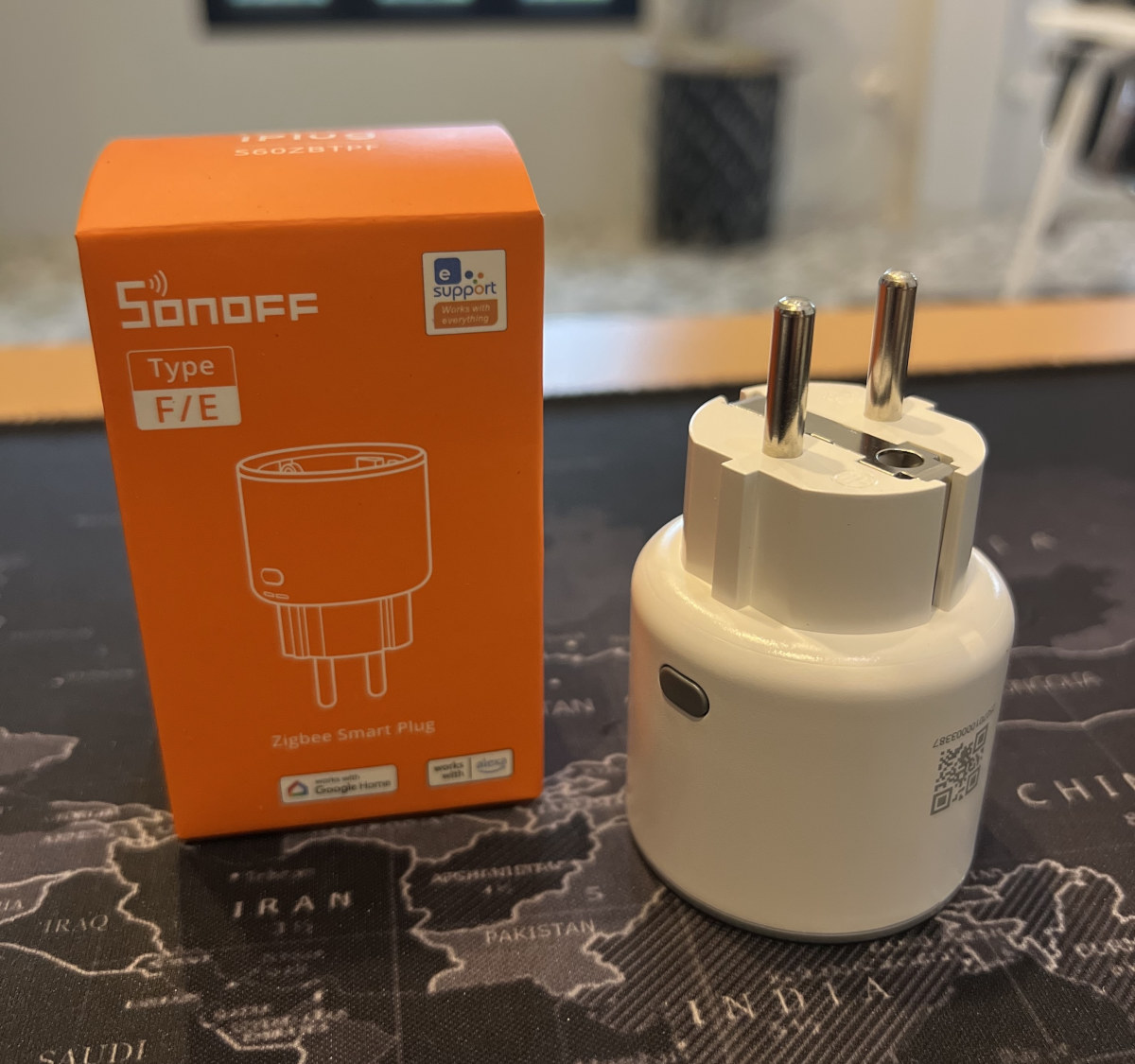

В коробке находятся только сама умная розетка и краткое руководство. Полученный образец оснащен вилкой типа E/F. На момент обзора на рынке доступны только две версии: Type E/F для Европы и Type G для Великобритании. Ожидается, что в будущем появятся и другие варианты.
Помимо формы контактов, основное различие между Type E/F и Type G заключается в максимальной нагрузке. Type E/F поддерживает до 16А, а Type G — только 13А.
S60ZBTPF имеет небольшую физическую кнопку для включения/выключения розетки и сброса настроек (удержание в течение 5 секунд). Также присутствует синий светодиод для индикации состояния.
Из-за герметичной конструкции разобрать устройство для осмотра внутренностей не удалось. По данным SONOFF, используется чип TLSR8656 от Telink Semiconductor Shanghai. Поскольку устройство не использует популярную серию ESP32, прошивка сторонними ПО в настоящее время невозможна.
В большинстве случаев Zigbee-устройства не требуют установки кастомных прошивок, так как их можно напрямую добавить в основные платформы умного дома через протокол Zigbee 3.0 с локальным управлением.
Требования к Zigbee-хабу
Поскольку это Zigbee-устройство, для работы требуется Zigbee-хаб. SONOFF рекомендует следующие модели:
- Для eWeLink: ZBBridge-P , NSPanel Pro , iHost , ZBBridge-U (с последней прошивкой).
- С Home Assistant: SONOFF ZB USB Dongle Plus P/E.
- Модели шлюзов Amazon: Echo Plus (2nd Gen), Echo (4th Gen), Echo Show (2nd Gen).
- Шлюз SmartThings: SmartThings Hub V3.
Ключевые особенности и характеристики S60ZBTPF
S60ZBTPF обладает всеми стандартными функциями умных розеток SONOFF
- Защита от перегрузки (OPS)
- Поддержка сцен
- Планирование включения/выключения
- Таймер
- Импульсный режим (автоматическое включение/выключение с задержкой)
- Встроенная функция Zigbee-ретранслятора
- Голосовое управление через Google Assistant и Amazon Alexa
Данная модель также поддерживает мониторинг энергопотребления для просмотра текущих и исторических данных.
Характеристики
- Микроконтроллер – Telink TLSR8656, 32-битный RISC MCU с поддержкой Zigbee/RF4CE, 64 КБ SRAM, 512 КБ флеш-памяти, как в умных термометрах SONOFF SNZB-02LD и SNZB-02WD
- S60ZBTPF
- Тип вилки – Type E/F (Евро)
- Вход – 250В, 50/60Гц, до 16А
- Максимальная нагрузка – 4000 Вт
- Размеры – 61,5 x 50 x 50 мм
- Вес – 79 грамм
- S60ZBTPG
- Тип вилки – Type G (Великобритания)
- Вход – 250В, 50/60Гц, до 13А
- Максимальная нагрузка – 3250 Вт
- Размеры – 58 x 58 x 42 мм
- Вес – 86 грамм
- Беспроводная связь – Zigbee 3.0
- Безопасность
- Защита от перегрузки, защита от короткого замыкания, защита от перенапряжений и скачков напряжения.
- Рекомендация – Установите автоматический выключатель (MCB) или устройство защитного отключения (RCBO) с номинальным током 13А или 16А для розетки с умной вилкой.
- Материал – PC V0 (белый)
- Потребление в режиме ожидания – менее 1 Вт
- Диапазон температур – от -10 до +40°C
- Влажность – 5% до 95% RH, без конденсации
- Сертификации – CE/RoHS
- Применение – В помещении
Обзор SONOFF iPlug S60 Zigbee с eWeLink

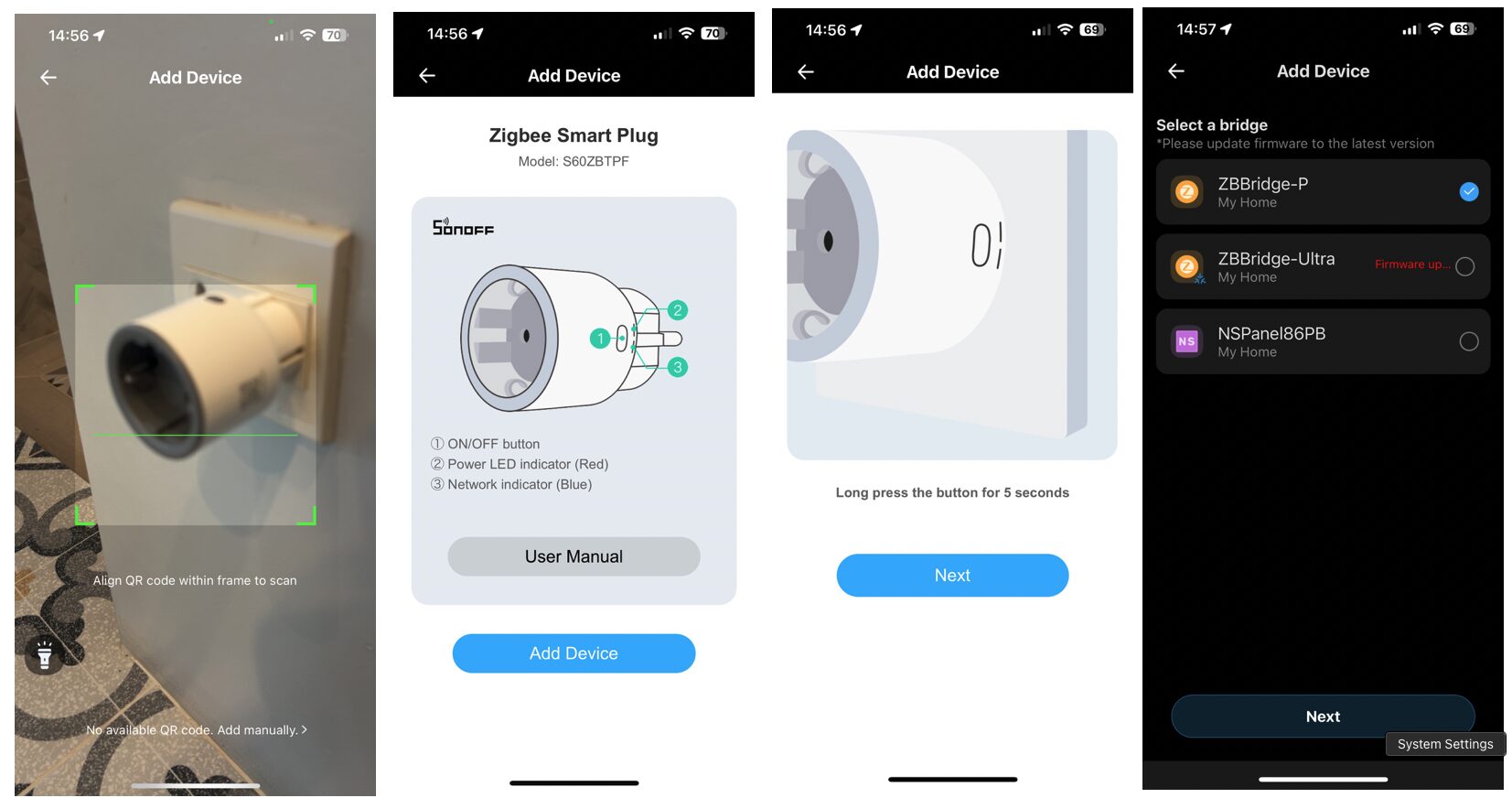

Тестирование началось с проверки умной розетки SONOFF iPlug S60 Zigbee (S60ZBTPF) в приложении eWeLink (версия v5.15 или новее). Добавление устройства аналогично другим устройствам SONOFF Zigbee: требуется наличие Zigbee-хаба в системе, затем необходимо нажать и удерживать кнопку в течение 5 секунд для перехода в режим сопряжения, как показано на изображении ниже.

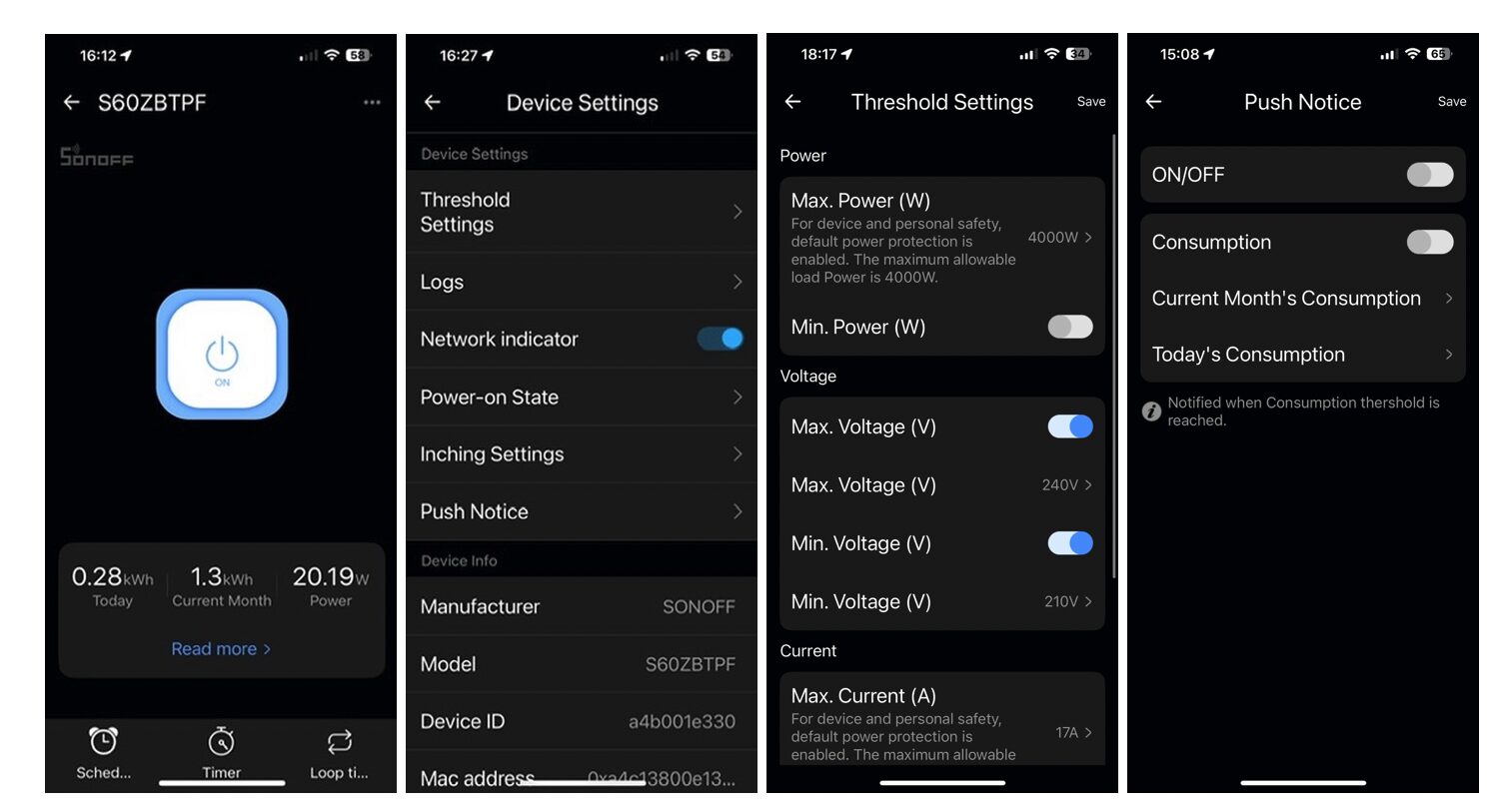

Быстро изучив интерфейс, было обнаружено, что в функции Threshold Setting теперь можно установить минимальное напряжение. Это означает, что умная розетка отключит питание, если напряжение упадет ниже заданного порога — идеально для домов с частыми перепадами напряжения, так как это помогает защитить электроприборы (например, холодильники) от возможных повреждений. То же самое относится к максимальному напряжению, а также к ограничениям мощности и тока.
Кроме того, было обнаружено, что push-уведомления теперь могут предупреждать о превышении заданного лимита энергопотребления, будь то дневной или месячный. Это удобно для тех, кто хочет контролировать потребление энергии.
Другие существующие функции, такие как Inching и Power-on State, остались без изменений.

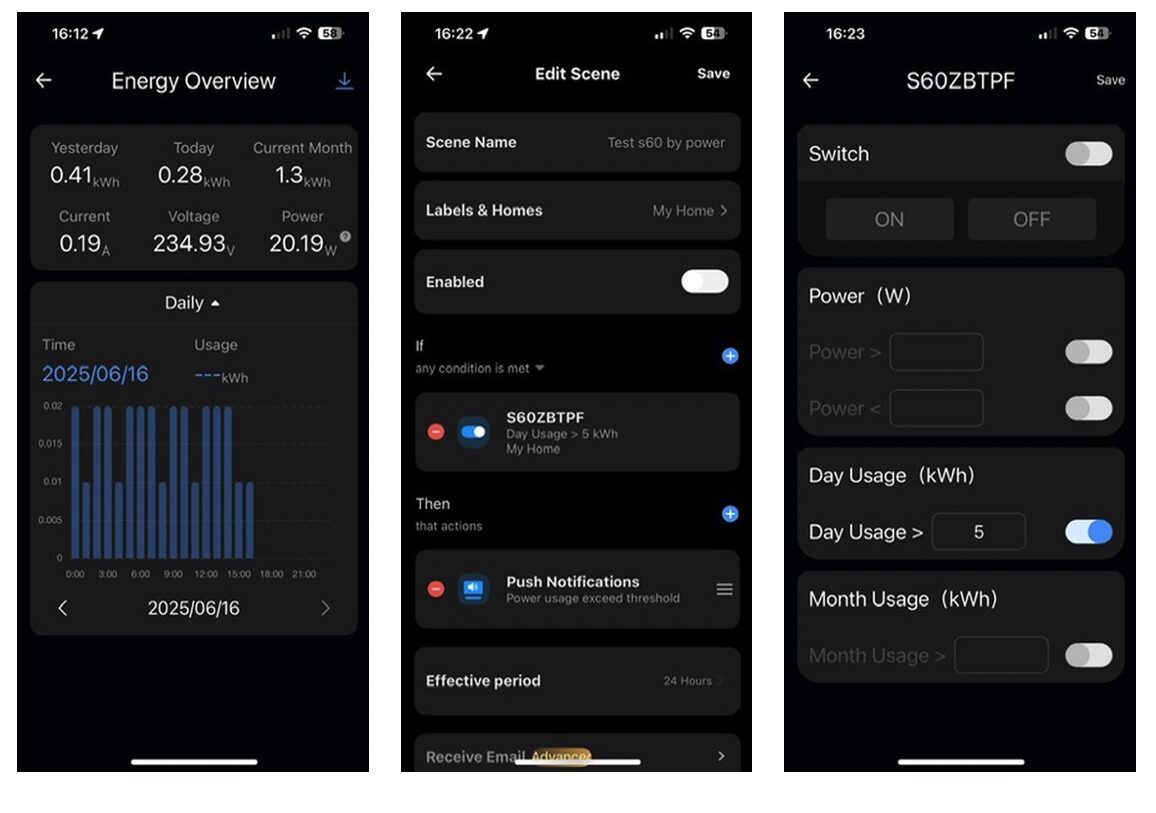

При изучении деталей мониторинга энергии (как показано на изображении ниже) умная розетка предоставляет данные в реальном времени, а также исторические данные в виде графиков за день, месяц и год. Также можно загрузить статистику энергопотребления для ведения учета.
Далее была попытка создания Сцены (Автоматизации), и выяснилось, что S60ZBTPF теперь поддерживает использование данных об энергии в качестве триггеров. В примере ниже, если потребление энергии за день превышает 5 кВт·ч, можно получить уведомление или отключить устройство. Это новая и полезная функция для пользователей eWeLink.
К сожалению, пока нельзя добавить временные условия к триггерам Сцен, что ограничивает варианты использования. Например, если энергопотребление остается ниже 5 Вт более 5 минут, это может означать, что прибор перестал работать (например, стиральная машина), тогда сцена могла бы отключить умную розетку и отправить уведомление пользователю. Или, если энергопотребление водяного насоса превышает 200 Вт более часа, это может указывать на проблему (например, утечку воды), тогда сцена может отключить насос для безопасности.
Обзор Zigbee-розетки S60ZBTPF с Home Assistant
Далее было проведено тестирование S60ZBTPF с Home Assistant версии 2025.5.3 и интеграцией Zigbee2MQTT (Z2M) (версия 2.4 или выше). Эта настройка интегрирует устройство напрямую, без использования eWeLink, и работает локально.

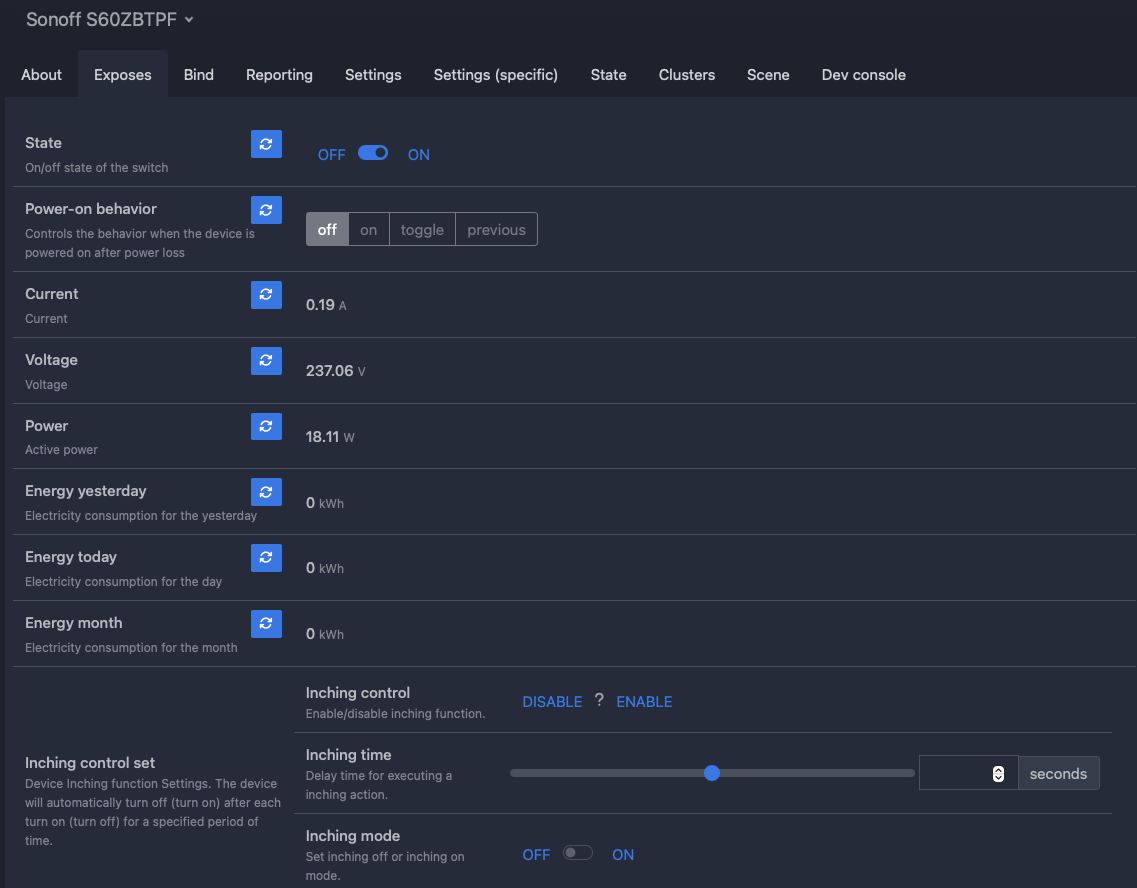

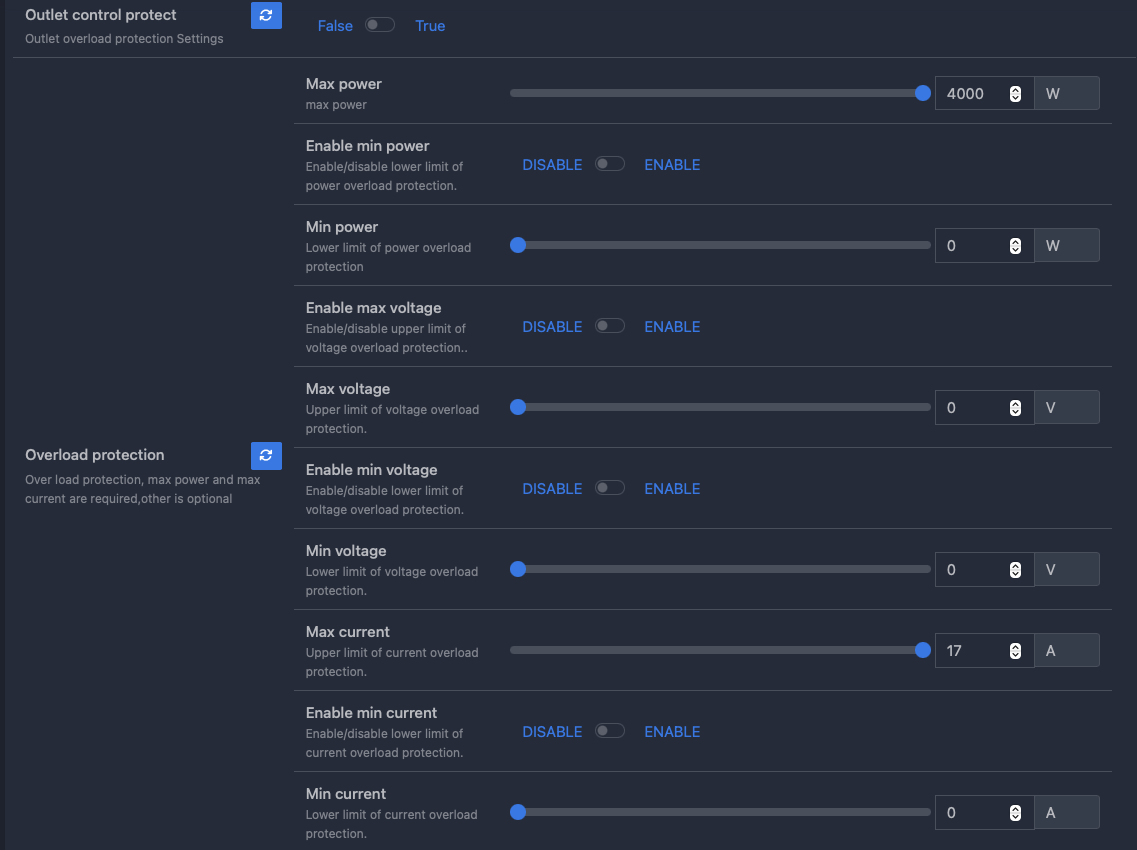

Тестовая система использовала Raspberry Pi 4 с SONOFF Zigbee USB Dongle Plus (E). Все сущности, доступные в приложении eWeLink, присутствуют в панели управления.
Это подтверждает, что SONOFF проделал отличную работу, обеспечив пользователей Home Assistant тем же функционалом, что и пользователи eWeLink.
Также было проведено тестирование с интеграцией ZHA, и выяснилось, что не все сущности доступны. Присутствуют только текущие значения напряжения, тока, мощности и энергии. Из настроек доступна только опция Startup Behaviour (Power On State).
Заключение
После нескольких дней использования SONOFF S60ZBTPF можно сделать вывод, что он предлагает все основные функции, ожидаемые от Zigbee-розетки. Помимо новой возможности мониторинга энергии, устройство сохранило функцию Zigbee-ретранслятора.
В целом, это универсальное устройство для пользователей eWeLink, особенно с новой возможностью использования данных об энергии в условиях Сцен и создания push-уведомлений о потреблении.
Для пользователей Home Assistant S60ZBTPF — очень функциональная умная розетка. Основные преимущества — мониторинг энергии и поддержка Zigbee-ретранслятора. Однако лучше всего использовать интеграцию Zigbee2MQTT, которая предоставляет все сущности и соответствует функционалу eWeLink, тогда как интеграция ZHA лишена нескольких ключевых функций и предоставляет меньше сущностей.
Благодарим SONOFF за предоставленную для обзора умную розетку iPlug S30 Zigbee (S60ZBTPF). Её можно приобрести за $13.50 в магазине ITEAD , и, как обычно, можно получить скидку 10% по промокоду CNXSOFTSONOFF.
