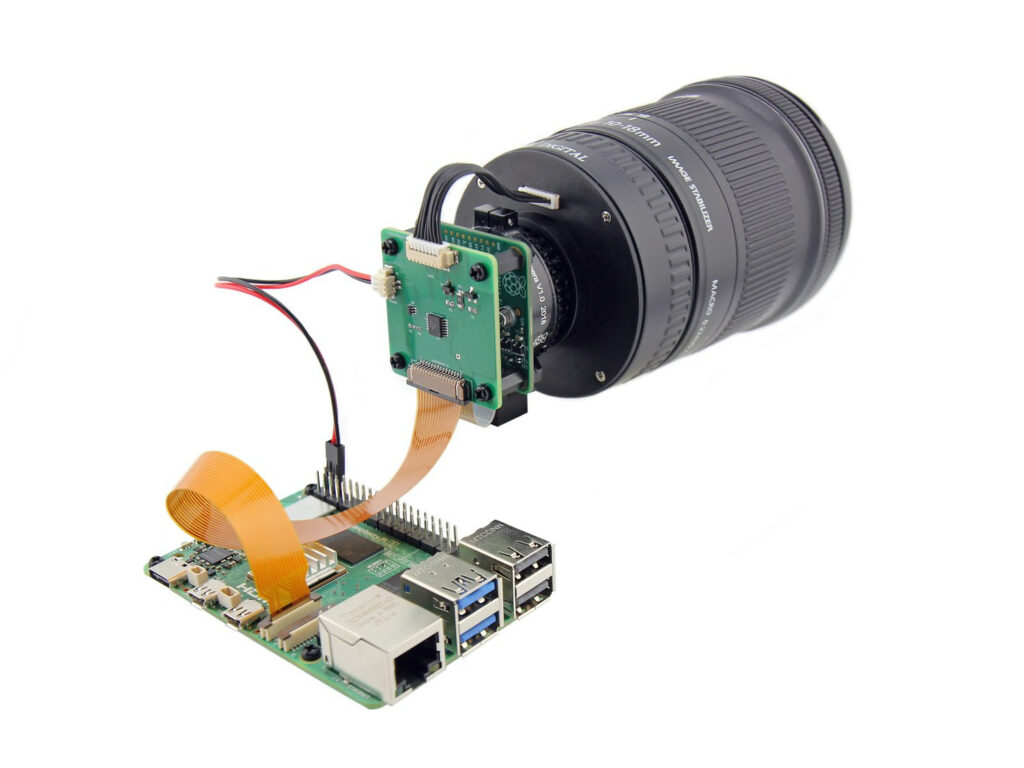

Компания Pinefeat разработала контроллер объектива EF/EF-S и адаптер для камеры Raspberry Pi HQ, совместимый с объективами Canon и реализующий полное электронное управление автофокусировкой и диафрагмой.
Объективы Canon EF (Electro-Focus) и EF-S (Electro-Focus Short Back Focus) предназначены для цифровых зеркальных камер компании с EOS (электронная система автофокусировки). Они имеют великолепную оптику, встроенные моторы, отвечающие за фокусировку, а также управляют диафрагмой электронным способом. Pinefeat — поклонник камеры Raspberry Pi HQ, но она требует ручной фокусировки и регулировки диафрагмы, поэтому он создал контроллер и адаптер, совместимые с объективами Canon EF/EF-S.
В комплект входят следующие компоненты:
- Адаптер для объектива Canon EF / EF-S на камеру с креплением C-mount с пластиковым корпусом и некоторыми металлическими компонентами (66 x 26,5 мм)
- Плата управления объективом
- Интерфейс камеры – 15-контактный разъем MIPI CSI-2 FFC/FPC
- Крепление камеры – C-mount
- Крепление объектива – Canon EF или EF-S
- Интерфейс хоста – I2C и последовательный/UART
- Источник питания
- +3,3 В через разъем CSI камеры или последовательный кабель
- +5,0 В через разъем RPI GPIO
- Размеры – 38 x 38 мм.
- Гибкий кабель камеры
- 8-проводной кабель объектива
- 2-проводной кабель питания
- Комплект принадлежностей – стойки, винты и гайки
Контроллер интегрируется непосредственно в стек libcamera, что означает, что автофокус работает прямо из коробки с помощью rpicam-apps и не требуется никакого пользовательского кода. Управление диафрагмой опирается на API V4L2 (Video4Linux2) от Raspberry Pi. Говорят, что это решение особенно полезно для макросъемки, съемки дикой природы или даже кинематографических проектов, требующих точного управления.
Помимо адаптера для камеры Raspberry Pi HQ, компания Pinefeat также создала аналогичный адаптер для модуля камеры Arducam IMX708 с использованием крепления M12.
Комплект Pinefeat Raspberry Pi Camera HQ (слева) против комплекта Arducam IMX708 (справа)
Драйвер ядра, инструменты настройки и калибровки можно найти в репозитории cf168 GitHub, где вы также найдете документацию, включая руководство по началу работы и более подробные инструкции.
«Контроллер и адаптер объектива EF/EF-S для высококачественной камеры Raspberry Pi» продается в магазине Pinefeat за 85 фунтов стерлингов (~114 долларов США), а вариант Arducam — за 87 фунтов стерлингов (~117 долларов США).
