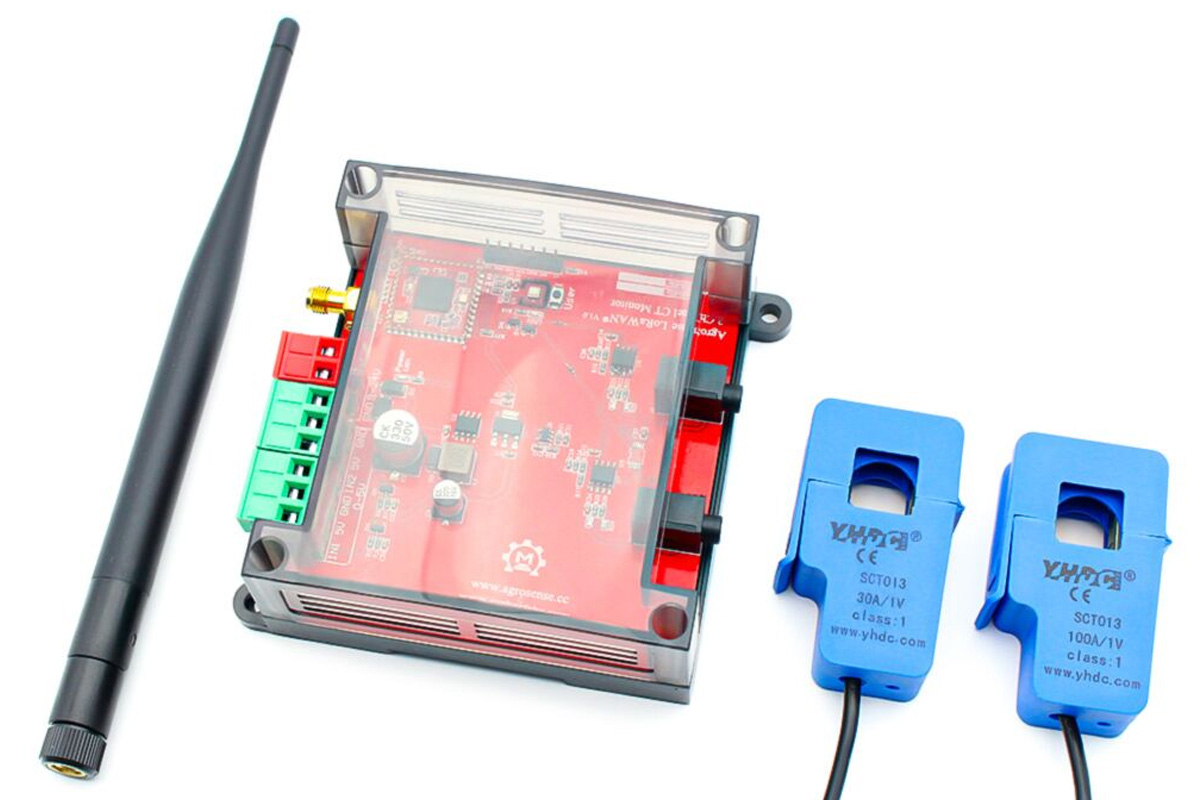

AgroSense AGLW2CT — это двухканальный промышленный счетчик электроэнергии переменного тока на базе LoRaWAN, который использует зажимы CT 10 А и 100 А для неинвазивного измерения потребления энергии. Устройство оснащено двумя аналоговыми входами 0–5 В для зажимов, датчиком температуры и влажности AHT20 и локальным хранилищем для более чем 3300 записей. Оно поддерживает LoRaWAN 1.0.3 OTAA Class C и работает с TTN, Datacake и CloudStudio. Устройство работает в промышленном диапазоне температур от -40 °C до 85 °C и подходит для бесконтактного измерения тока, обнаружения перегрузки/отсутствия нагрузки и мониторинга состояния машины.
Ранее мы уже рассматривали и даже делали обзоры нескольких измерителей с зажимами CT, подключенных по Wi-Fi, таких как MQpower CT от MachineQ, XIAO-2CH-EM от Seeed Studio и монитор энергии Vue Gen 2 от Emporia, но это первый раз, когда мы сталкиваемся со счетчиком энергии переменного тока LoRa с зажимами CT. Ранее в этом месяце мы рассматривали умную вилку и измеритель мощности MOKO LW005-MP LoRaWAN, но он полагается на прямые измерения мощности переменного тока и ограничен до 16 А.
Технические характеристики AgroSense AGLW2CT:
- SoC – не назван, но от ASR. Вероятно, один из чипов серии ASR650x (например, ASR6501, ASR6502), которые объединяют трансивер LoRa + Arm MCU
- Хранилище – локальное хранилище для более чем 3300 записей данных.
- Подключение к сети
- Протокол – стандартный LoRaWAN V1.0.3
- Режим работы – OTAA Класс C
- Максимальная мощность передачи – 22 дБМ
- Чувствительность – -137 дБм (SF12, 125 кГц)
- Диапазон частот – EU868 / US915
- Радиус действия – до 2 км в городской черте, до 10 км на открытой местности.
- Измерение мощности переменного тока
- 2x неинвазивных зажима для КТ
- 10A-1V зажим ТТ
- 100A-1V зажим ТТ
- Установка по принципу «включай и работай»
- 2x неинвазивных зажима для КТ
- Датчики – датчик температуры и влажности AHT20
- Диапазон температур – от -40°C до 80°C, точность ±0,5°C
- Диапазон влажности – 0–100% относительной влажности, точность ±2%
- Разное
- Настраиваемый интервал передачи данных
- Интерфейс AT-команд для расширенных настроек
- Кнопка пользователя
- Кнопка сброса
- Питание
- Входное напряжение – 12–24 В постоянного тока
- Выходная мощность для датчиков – 5 В ±0,2 В, макс. 500 мА
- Размеры – 95 x 90 x 40 мм.
- Температура – от -40°С до +85°С
- Монтаж – Настенный монтаж

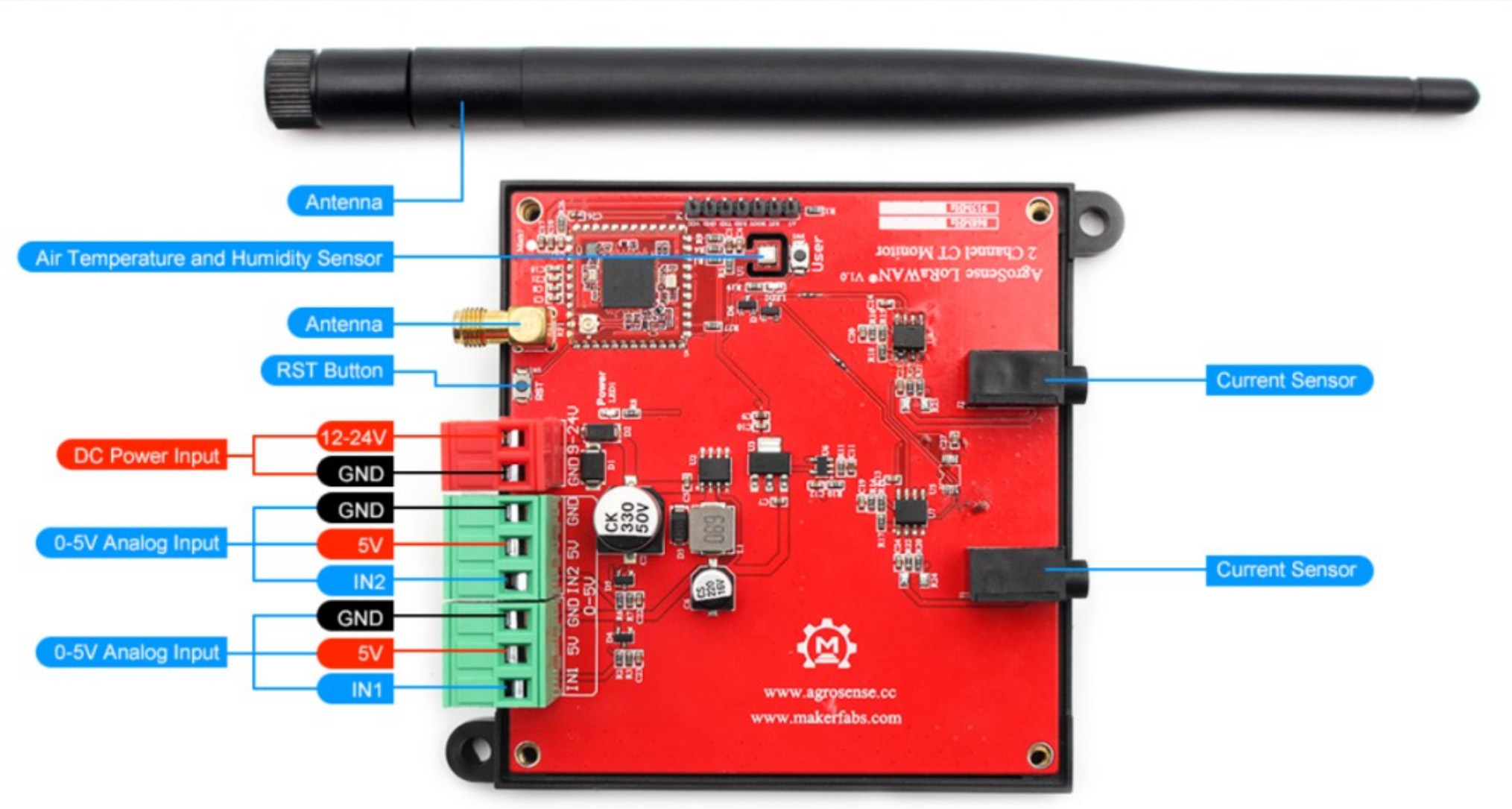

Технические характеристики двухканального счетчика электроэнергии переменного тока AgroSense AGLW2CT LoRa
Мы не уверены в SoC, используемом в этом счетчике электроэнергии переменного тока на базе LoRa. Однако мы увеличили и улучшили с помощью ИИ верхнее изображение из спецификации и это позволило нам подтвердить, что чип от ASR. Ранее мы рассматривали датчики AgroSense LoRaWAN Smart Agriculture, и разбор устройства показал, что использовался ASR6601CB. Основываясь на этом, мы могли предположить, что SoC может принадлежать к серии ASR650x. К сожалению, нам не удалось найти никаких официальных спецификаций для него.

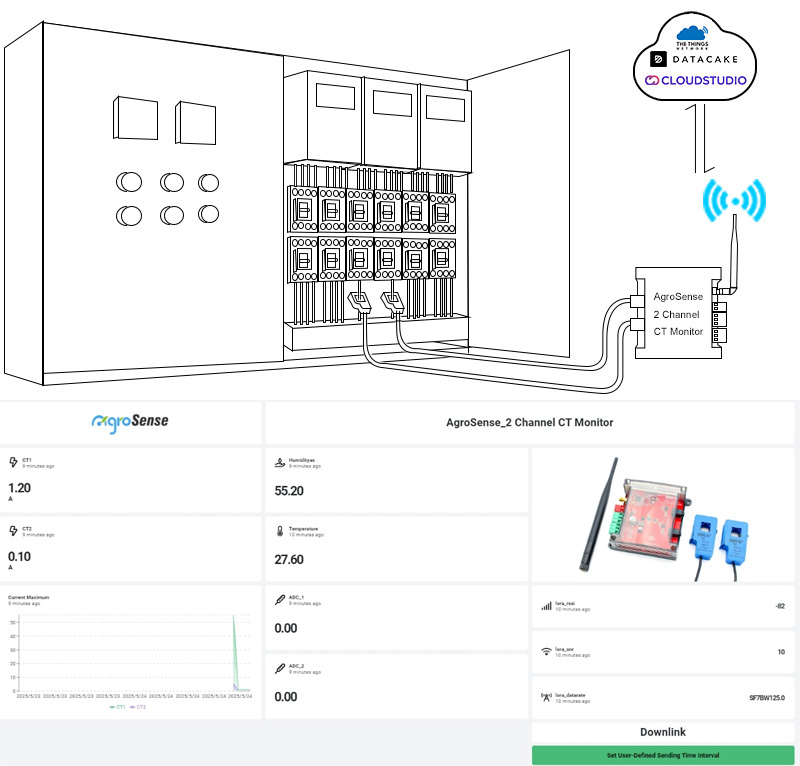

Схема подключения AgroSense AGLW2CT
AgroSense AGLW2CT совместим с сетями LoRaWAN, такими как The Things Network (TTN), ChirpStack и Datacake LNS. Для мониторинга и управления на уровне приложений он поддерживает ThingSpeak, Datacake, CloudStudio и другие платформы через интеграции на основе веб-перехватчиков. Устройство обеспечивает поддержку восходящей и нисходящей линии связи с использованием полезных нагрузок на основе JSON, а готовые к использованию сценарии декодера доступны как для JavaScript (TTN), так и для пользовательского парсера Datacake, что упрощает процесс разработки. Также есть возможность настраивать интервал отчетности и извлекать буферизованные данные с помощью команд нисходящей линии связи, что делает его гибким решением для разработчиков IoT и системных интеграторов. Более подробную информацию о поддержке программного обеспечения и документации, а также демонстрационные примеры можно найти на GitHub и в Wiki о решениях AgroSense, но они содержат ограниченную информацию о самом AGLW2CT.
Двухканальный счетчик электроэнергии переменного тока LoRaWAN AgroSense AGLW2CT доступен на сайте Makerfabs за 29,80 долларов США.
