Компания LUNYEE предоставила нам для обзора ЧПУ-станок 3018 Pro Ultra. Эта модель является обновленной версией 3018 Pro Max с улучшенной производительностью, точностью и расширенной поддержкой материалов. Станок оснащен 500W шпиндельным двигателем с максимальной скоростью 5000 мм/мин, полностью алюминиевой конструкцией и линейной направляющей HGH15 по оси X, что обеспечивает надежное фрезерование твердых материалов, таких как алюминий, медь и латунь.
3-осевая система передачи с винтовыми ходовыми винтами обеспечивает плавное движение с точностью ±0.1 мм. Станок поставляется частично собранным, и его окончательная сборка занимает минимум времени. Встроенные функции безопасности включают аварийный выключатель и концевые выключатели на каждой оси. Совместим с популярным ПО, поддерживающим GRBL, таким как Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn и др. Подходит для обработки дерева, акрила, углепластика, также предусмотрена возможность установки лазерного модуля (но в этом обзоре мы его рассматривать не будем).
Обзор разделен на две части. В этой статье мы рассмотрим технические характеристики, проведем распаковку, покажем процесс сборки ЧПУ-станка и выполним базовые тесты для проверки корректности сборки. Во второй части планируем протестировать LUNYEE 3018 Pro Ultra 500W с программой LaserGRBL на различных материалах.
Технические характеристики ЧПУ-станка LUNYEE 3018 Pro Ultra 500W
- Плата управления – 4-осевой GRBL 1.1f-совместимый контроллер на базе GigaDevice GD32F303CCT6 Arm Cortex-M4 MCU @ 120MHz with 256KB flash, 48KB SRAM.
- Управляющее ПО – Программы, совместимые с GRBL: Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn
- Рабочая область – 300 x 180 x 80 мм
- Макс. скорость – 5000 мм/мин
- Точность – ±0.1 мм
- Система перемещения
- Линейные направляющие – X-HG15
- Оптические оси – Y, Z
- Ходовые винты – X, Y, Z
- Шпиндель – 500W
- Шаговые двигатели – NEMA 17
- Безопасность – Концевые выключатели X/Y/Z и кнопка аварийной остановки
- Блок питания – AC 110/220V (импульсный)
- Габариты – 422 x 414 x 350 мм
- Вес – 14 кг
- Материалы конструкции – Алюминиевый сплав и углеродистая сталь
Распаковка LUNYEE 3018 Pro Ultra

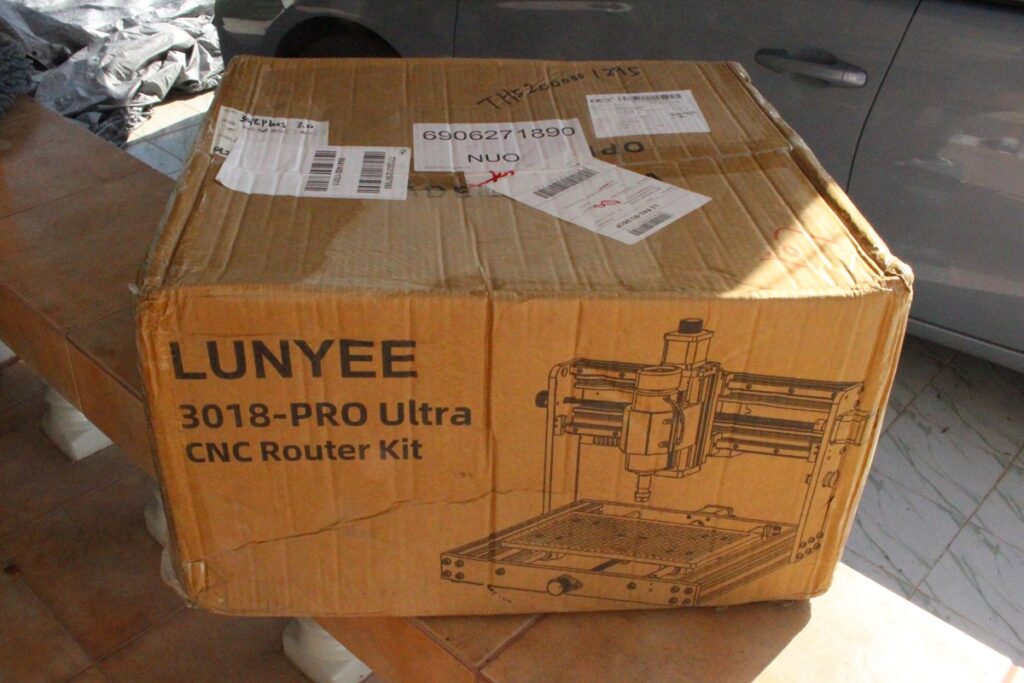

Мы получили комплект LUNYEE 3018-Pro Ultra CNC Router в коробке, которая явно пережила тяжелые времена в пути. Это неудивительно, учитывая, что доставка из Китая была не быстрой.
Однако повреждений не было – все детали надежно упакованы в четыре слоя пенопласта.

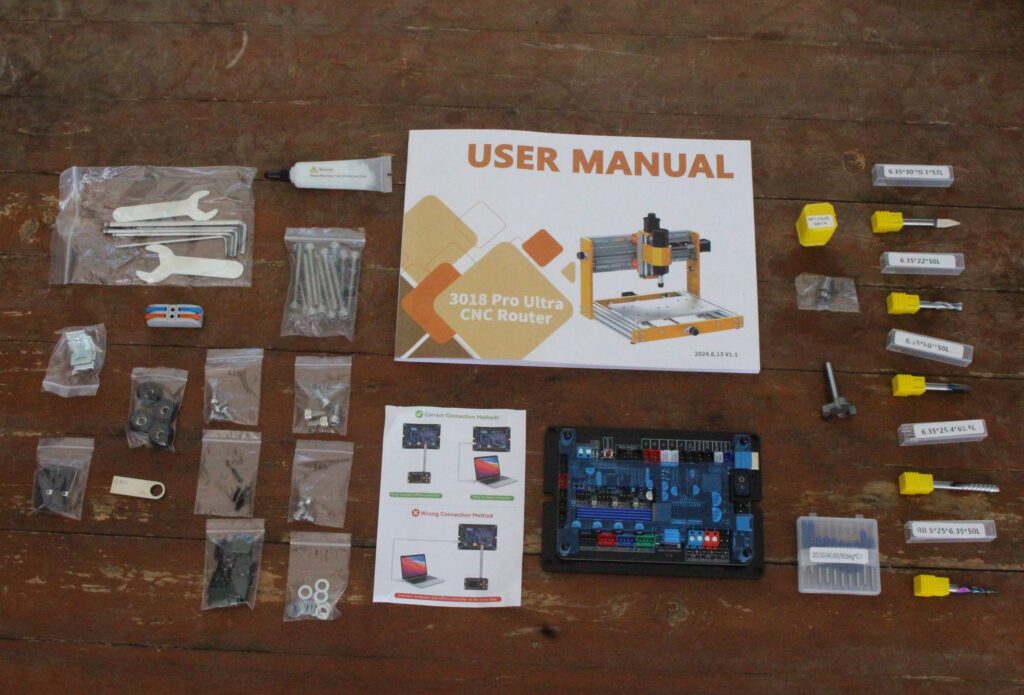

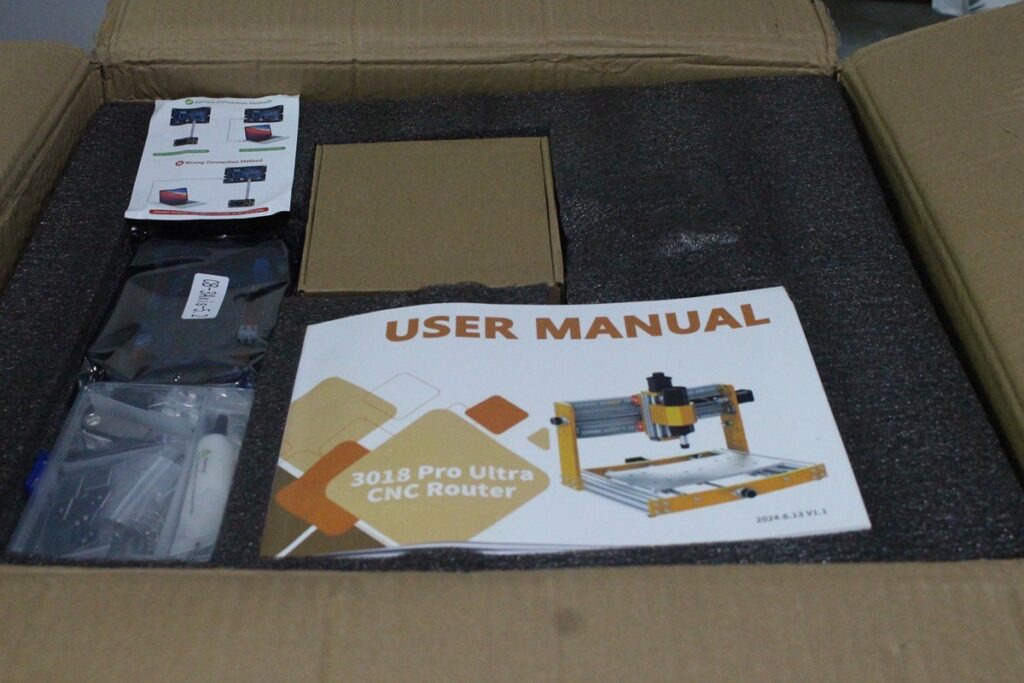

В верхнем слое находились шестигранные ключи, смазка, руководство пользователя, различные винты и шайбы, два концевых выключателя, кабельные зажимы, четыре резиновые ножки, USB-накопитель, предупреждение о подключении (можно использовать либо автономный контроллер, либо ПК, но не одновременно), а также плата управления. Фрезы и зажим шпинделя справа внизу – это опциональный комплект « LUNYEE 1/4″ Shank CNC Router Bit Essential Kit », хранившийся в картонной коробке сверху.

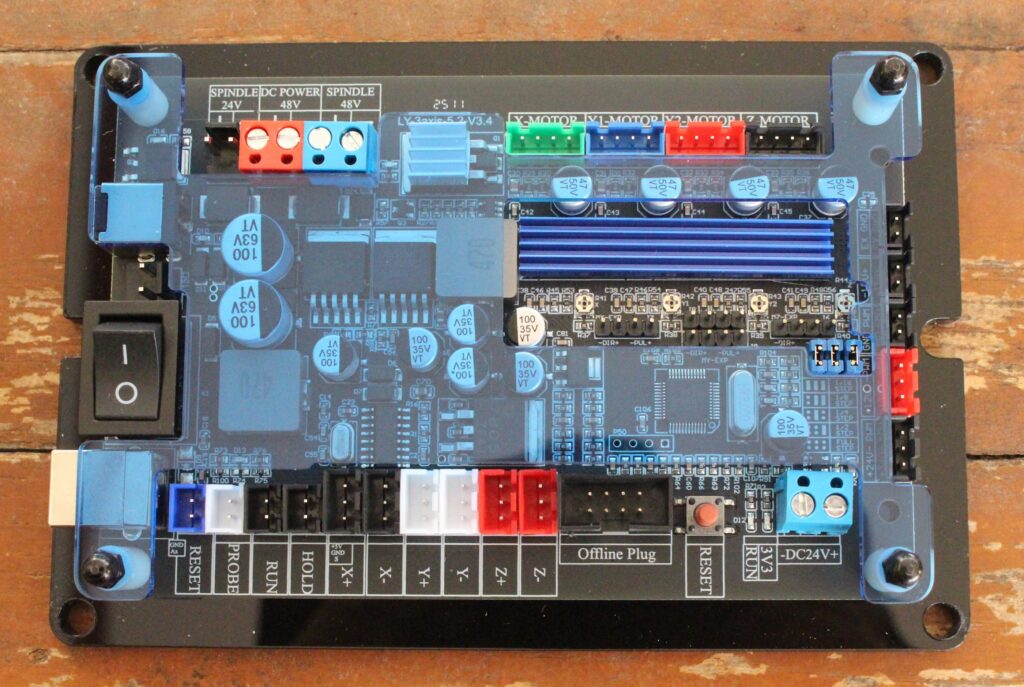

Плата управления на базе 32-битного Arm Cortex-M4F MCU GD32F303 оснащена выключателем питания, кнопкой Reset, USB-портом для подключения к ПК, а также множеством разъемов и клемм для подключения шпинделя, питания, двигателей, концевых выключателей, вентиляторов, лазерного модуля (не входит в комплект), автономного контроллера и др.

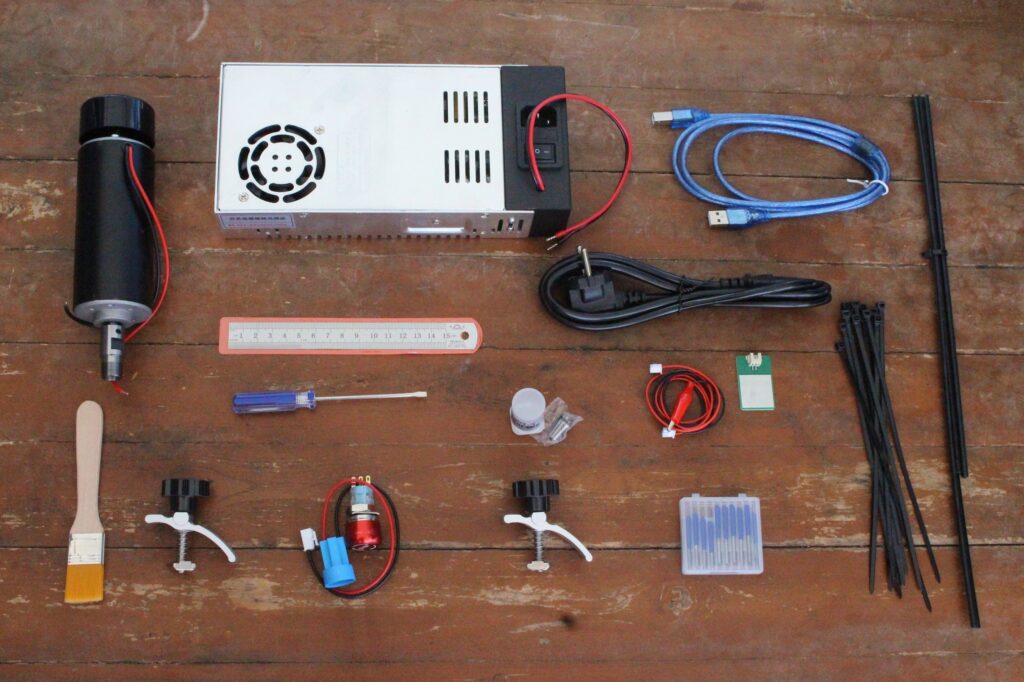

Во втором слое упаковки находятся 48V шпиндельный двигатель, блок питания, кабель питания, USB-кабель для передачи данных, 15-см стальная линейка, плоская отвертка, патрон, «инструмент для настройки», щетка для удаления пыли, два Т-образных зажима с ручками и пружиной, аварийный выключатель, фрезы ER16, пятнадцать кабельных стяжек и два органайзера для кабелей.

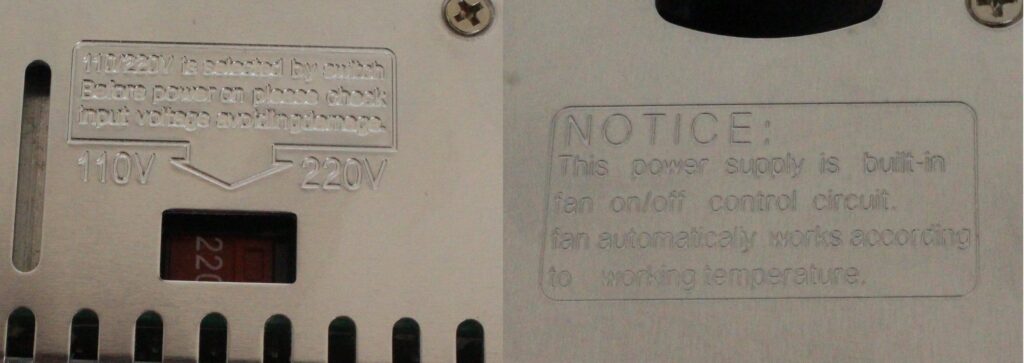

Напряжение блока питания устанавливается вручную, поэтому перед включением убедитесь, что выбрано правильное значение.

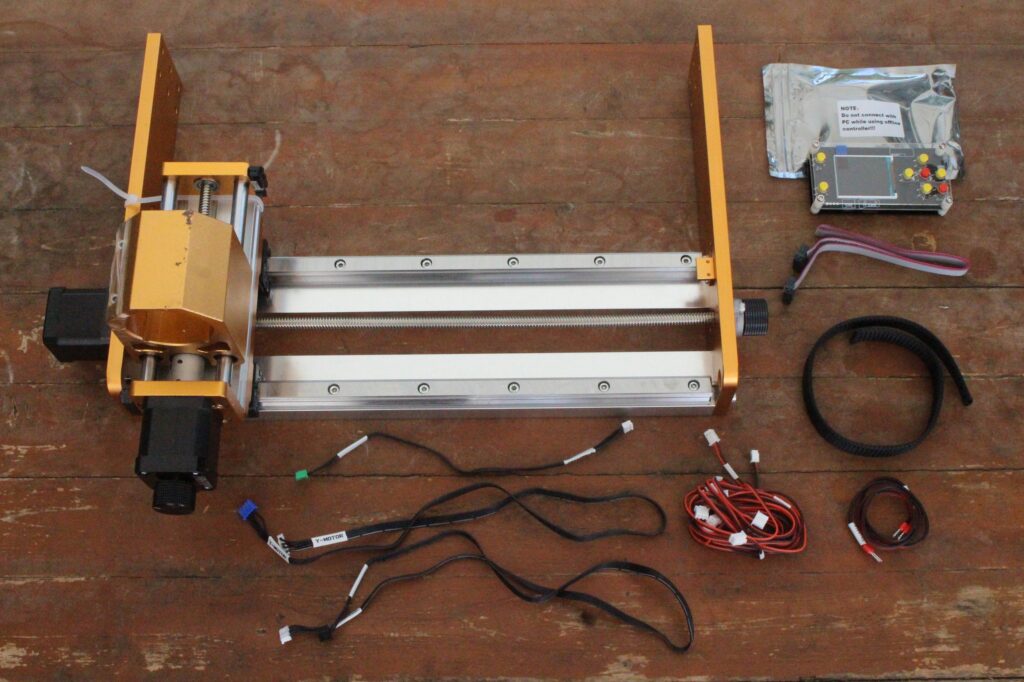

Третий слой содержит модуль XZ, автономный контроллер, различные кабели и оплетку.

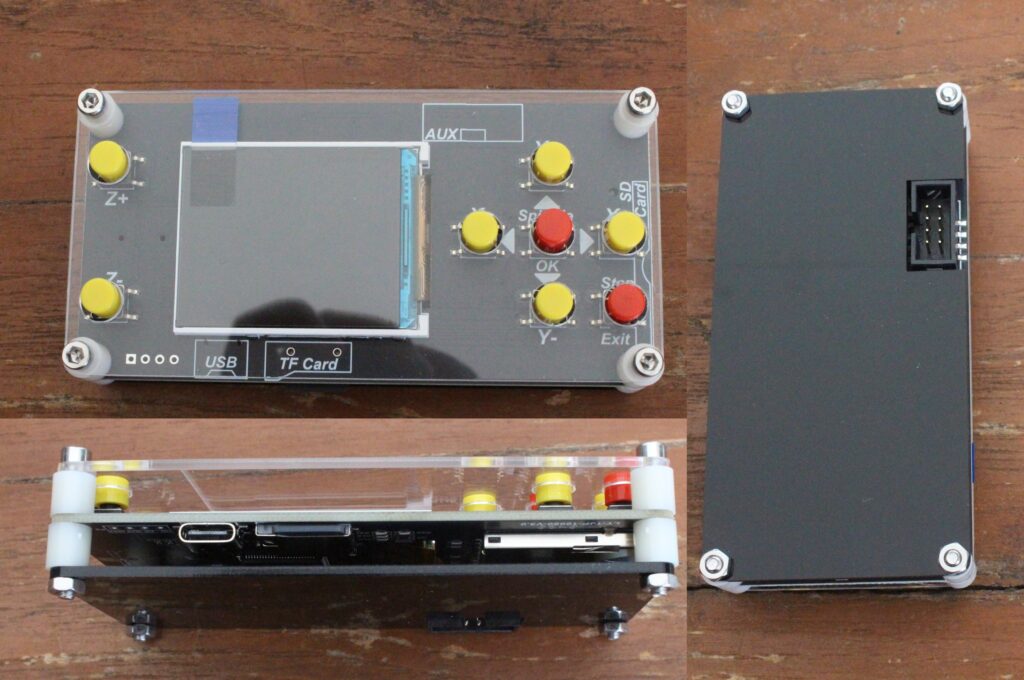

Автономный контроллер оснащен USB-портом, слотом для microSD (TF Card), 1.8-дюймовым экраном и кнопками управления. Используется для управления станком без подключения к компьютеру.

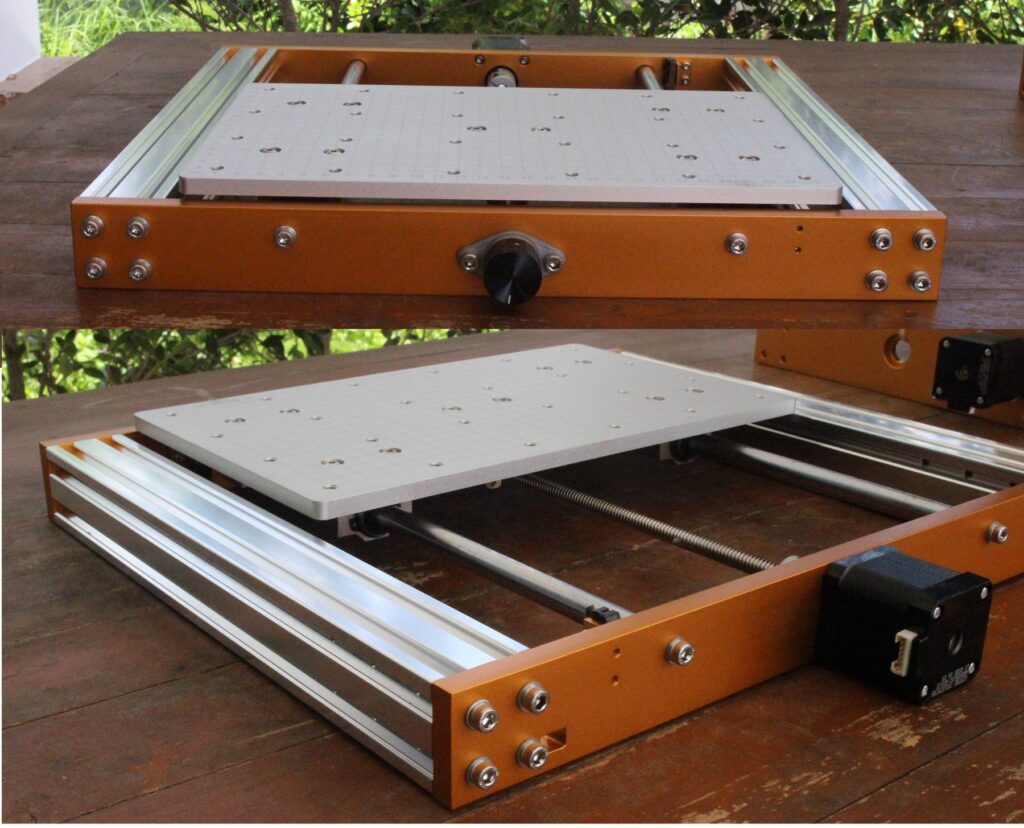

В последнем слое находится модуль Y.
Сборка ЧПУ-станка
Модули Y и XZ поставляются предварительно собранными. Производитель заявляет, что сборка обычно занимает 15-20 минут, что делает станок идеальным для новичков. Посмотрим, сколько времени у нас это займет, учитывая, что это наш первый ЧПУ-станок. Мы можем следовать инструкциям из руководства или более подробному PDF-файлу на USB-накопителе.

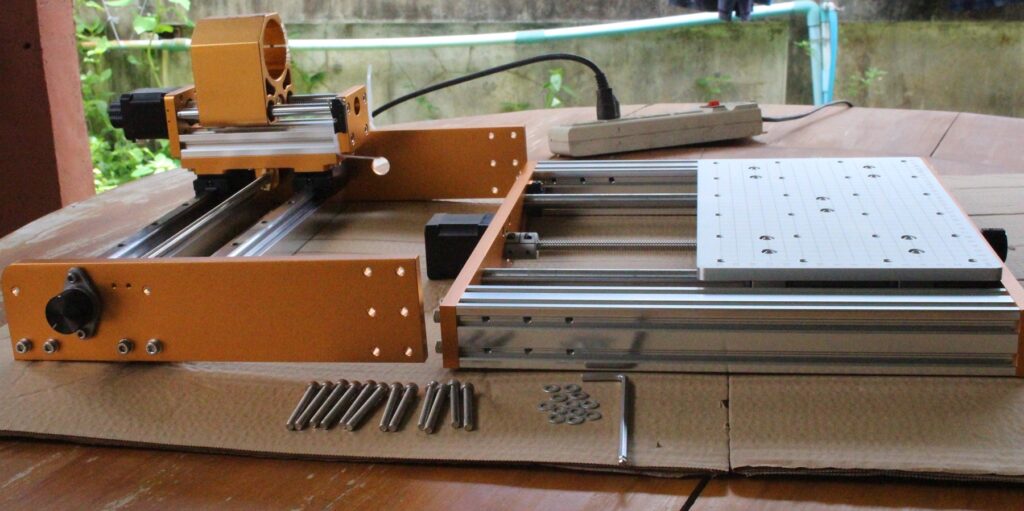

Начнем сборку LUNYEE 3018 Pro Ultra с соединения модулей XZ и Y с помощью двенадцати винтов M5-45, шайб и 4-дюймового шестигранного ключа.

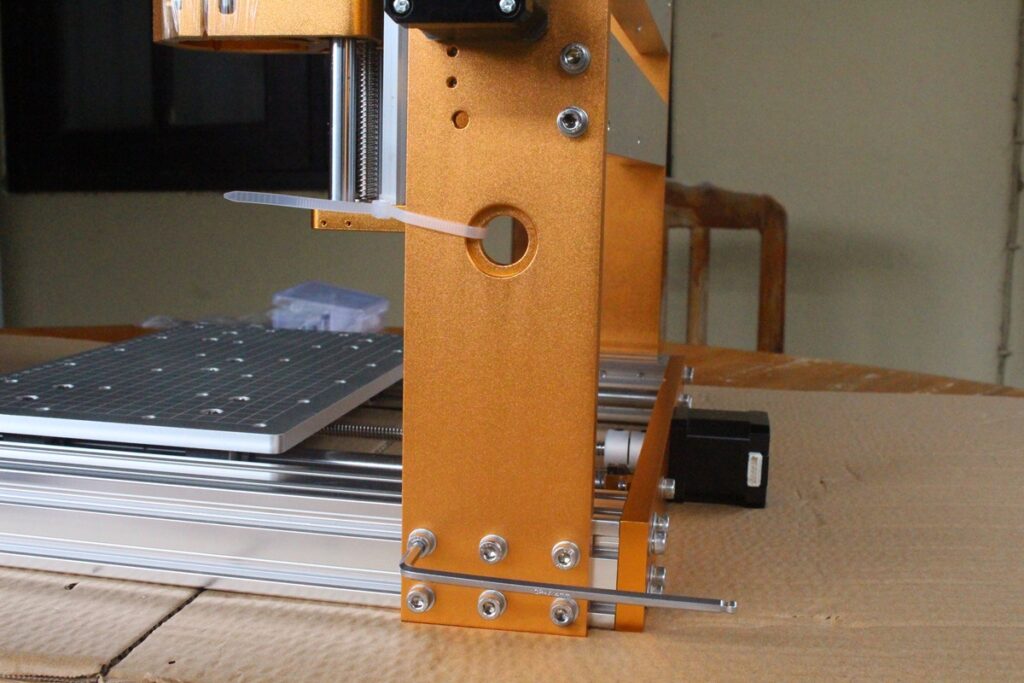

Вот как это выглядит после затягивания 6 винтов с каждой стороны.

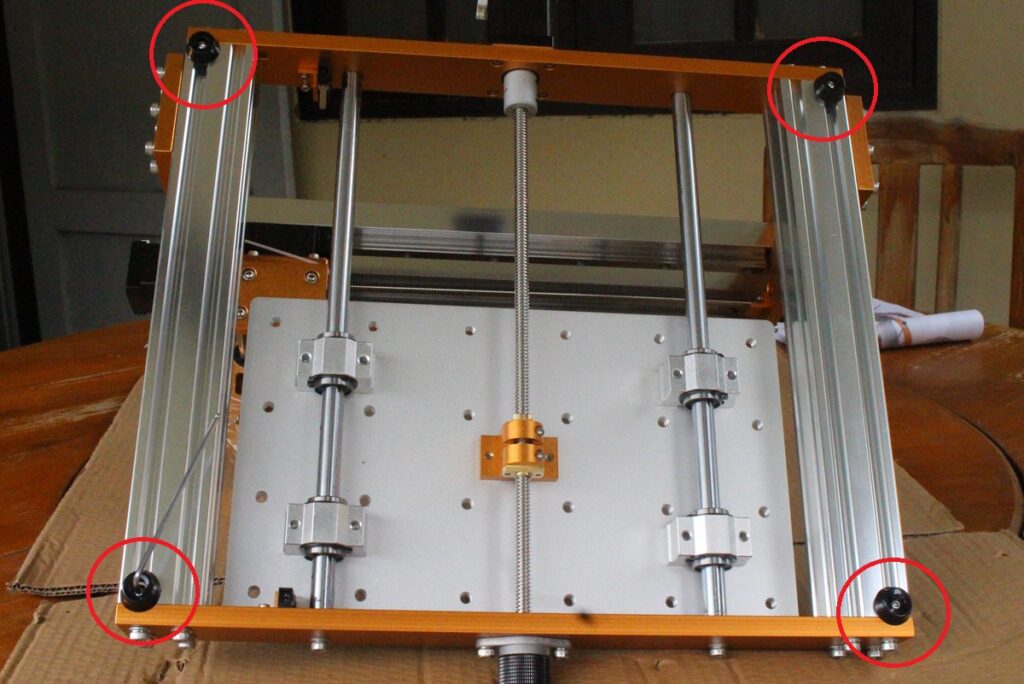

Следующий шаг – установка четырех резиновых ножек под модуль Y с помощью винтов M4-8 с полукруглой головкой и меньшего шестигранного ключа.

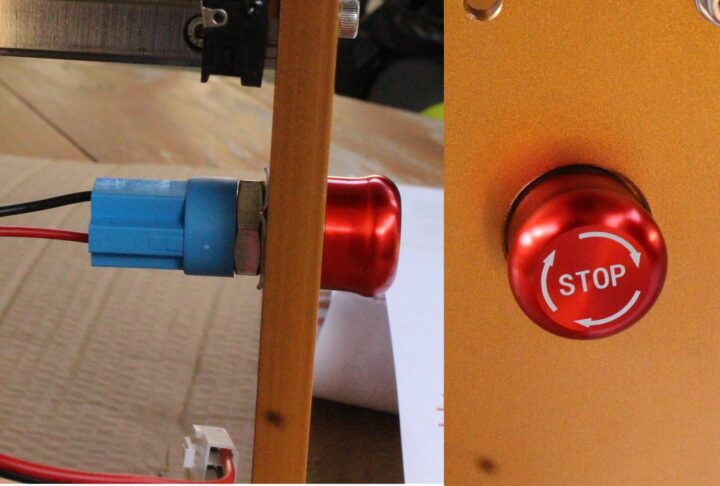

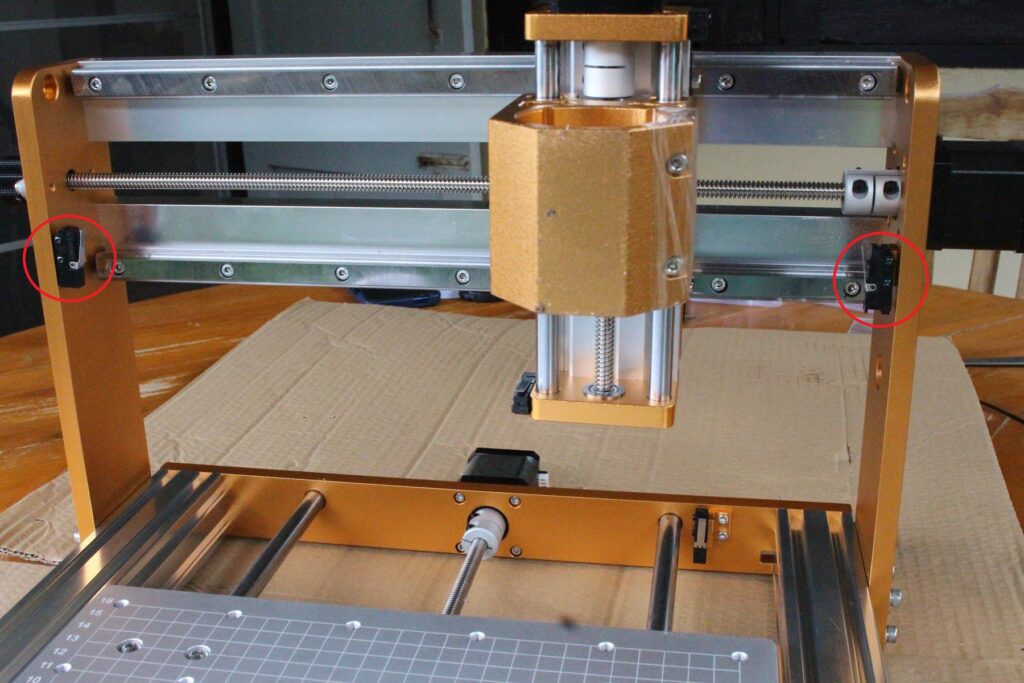

Затем устанавливаем два концевых выключателя X (X1/X2) и кнопку аварийной остановки.
Теперь подготовим шпиндель. Вставляем патрон в предустановленную цангу ER11 и фиксируем все гаечным ключом.

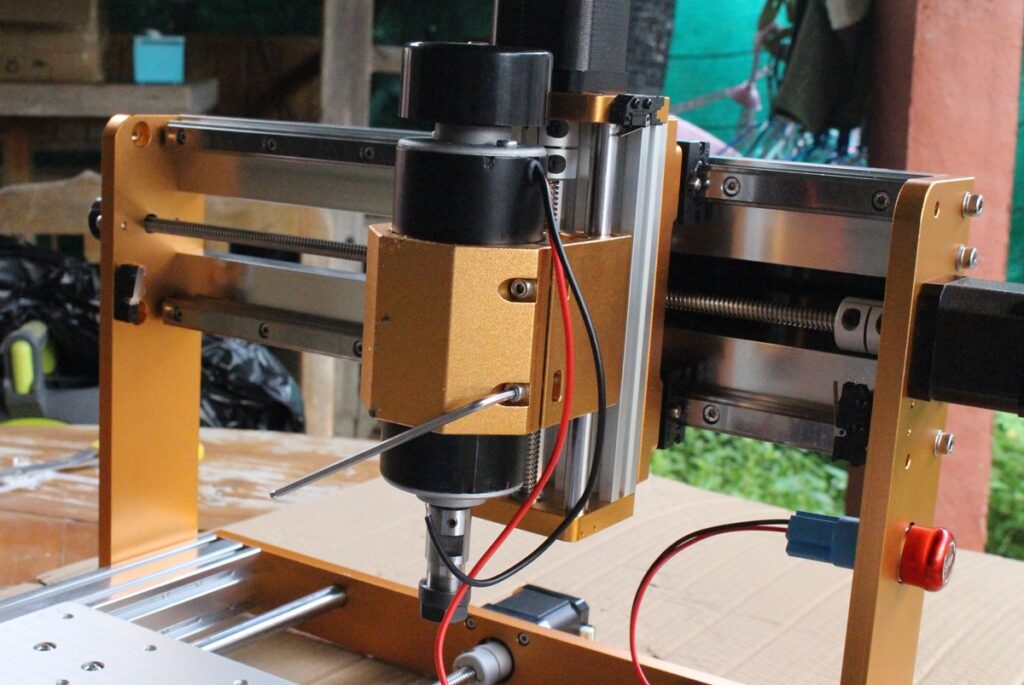

Теперь вставляем шпиндель в зажим модуля XZ (требуется некоторое усилие) и регулируем его по высоте так, чтобы нижняя часть выступала примерно на 2.5 см от нижнего края зажима. Для этого можно использовать прилагаемую линейку, после чего зафиксировать шпиндель шестигранным ключом.

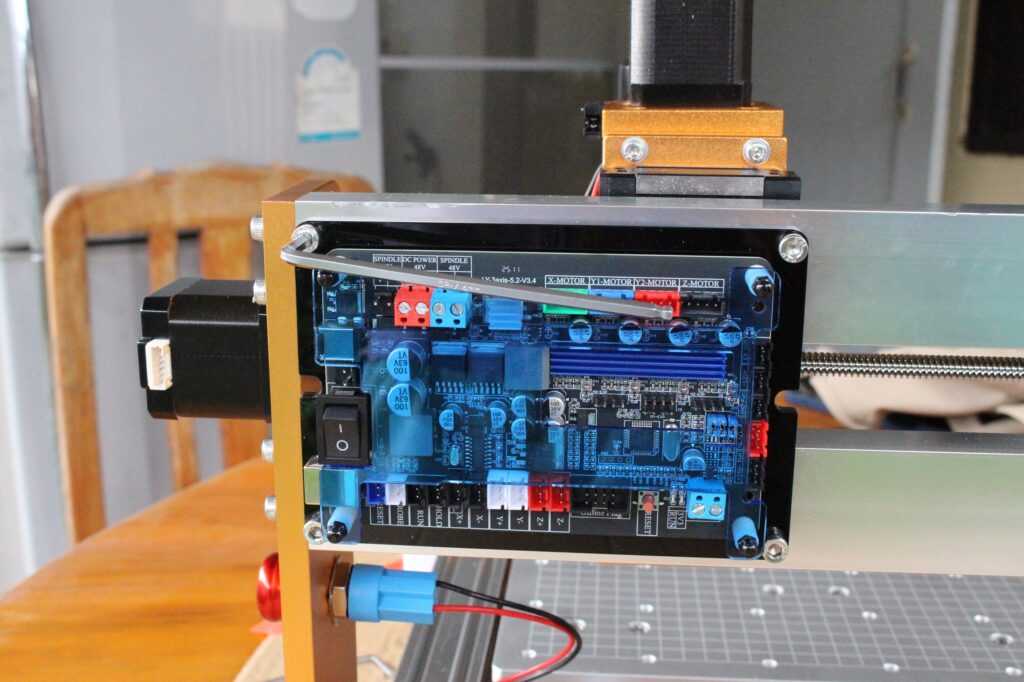

Далее устанавливаем плату управления на заднюю часть станка с помощью четырех винтов M5-10 и шестигранного ключа.

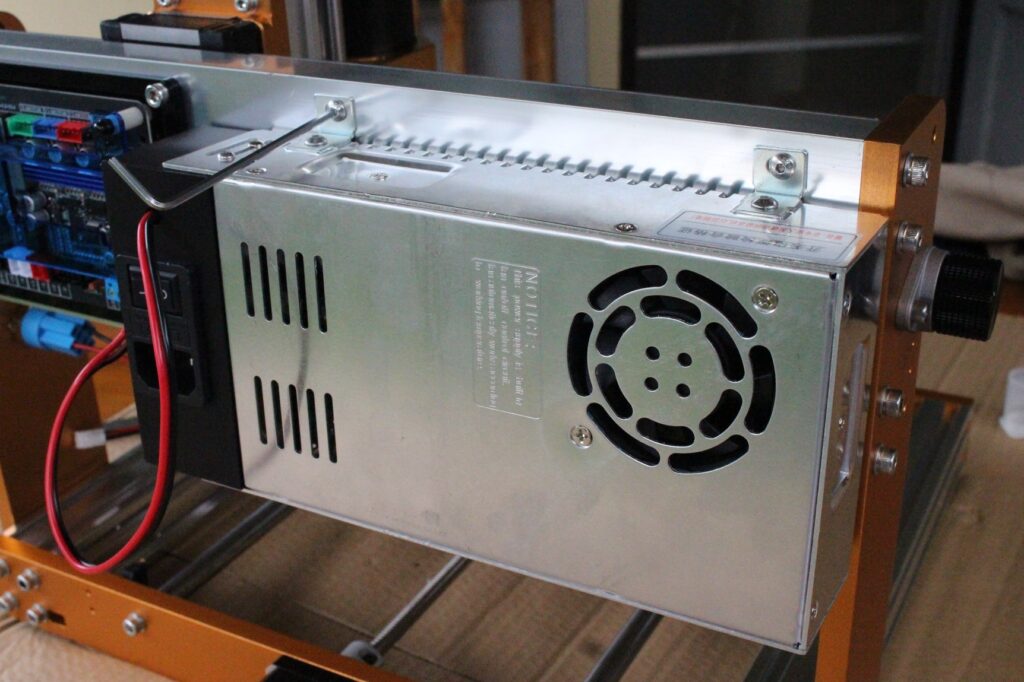

Блок питания устанавливается рядом с ней с помощью двух кронштейнов и четырех винтов M4-6.
В руководстве описана только механическая сборка, но ничего не сказано о подключении проводов. Эта информация есть в PDF-руководстве. Вся сборка заняла около часа, включая фотосъемку для обзора.

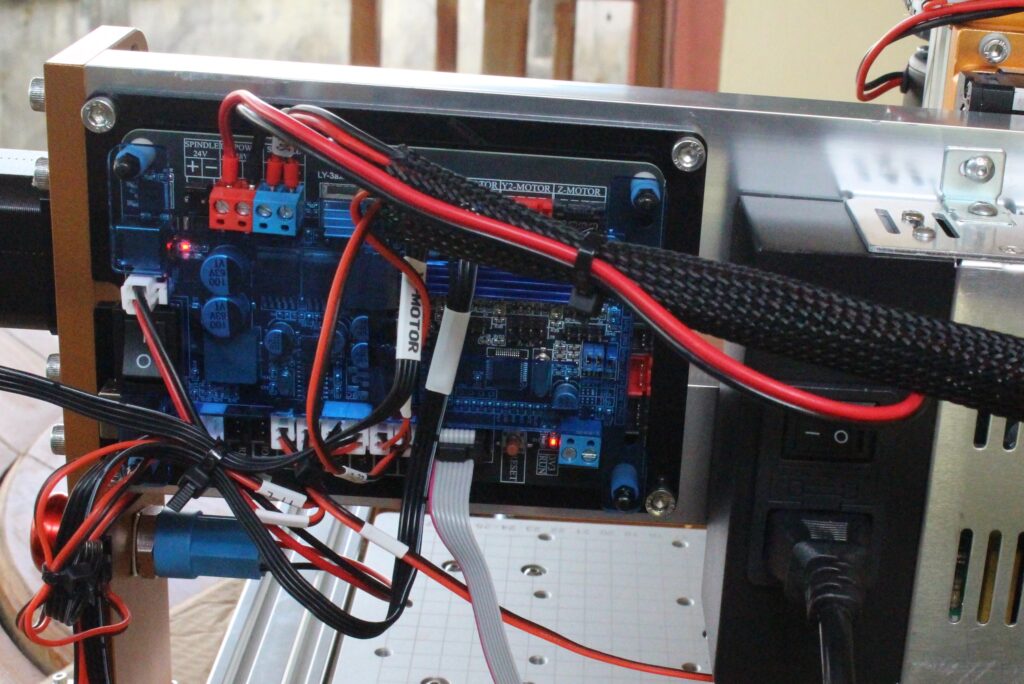

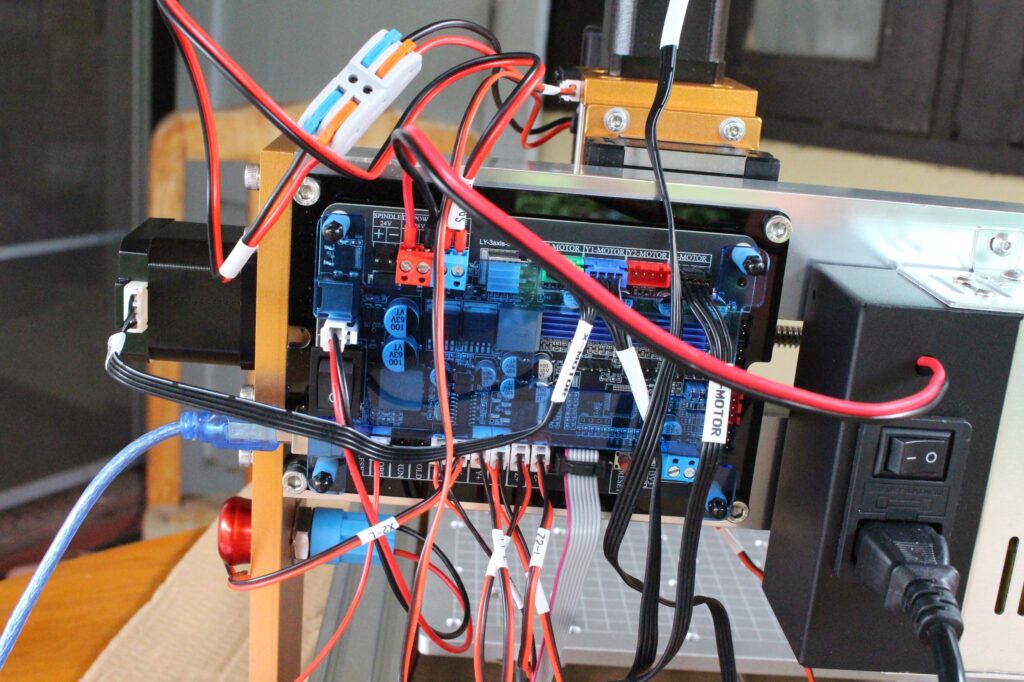

Однако на этом этапе провода за станком представляли собой полный хаос. Мы заметили, что не использовали оплетку, и в документации это не объяснялось. Решили отсоединить все кабели, пропустить их через оплетку и снова подключить. Результат стал выглядеть гораздо аккуратнее.

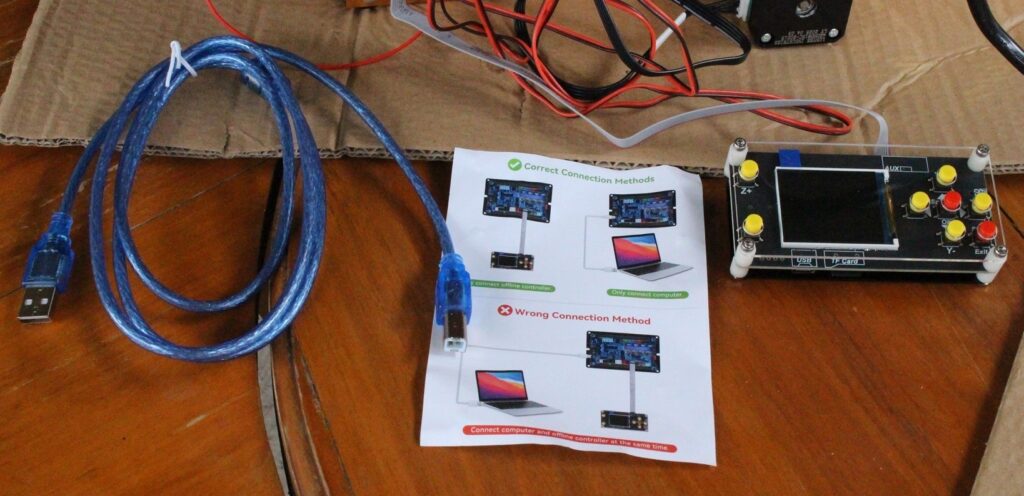

Как уже отмечалось, станок можно подключить либо к компьютеру через USB-кабель, либо к автономному контроллеру. Не подключайте оба варианта одновременно.
Перед включением дважды проверьте напряжение (110V или 220V) и убедитесь, что кнопка аварийной остановки отключена. Также рекомендуется смазать ходовые винты, иначе механизм может работать рывками. В целом, распаковка и сборка заняли более часа.

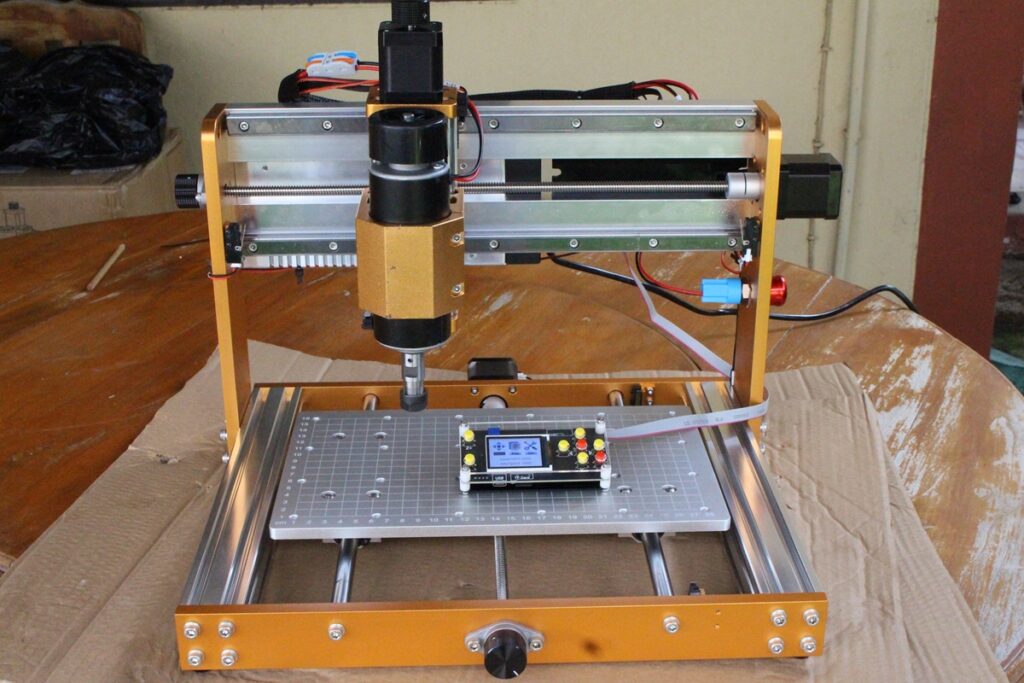

Проверка LUNYEE 3018 Pro Ultra CNC после сборки
Теперь можно включить станок, нажав выключатель на блоке питания и кнопку ON/OFF на плате управления. Рядом с кнопкой ON/OFF должен загореться красный светодиод.

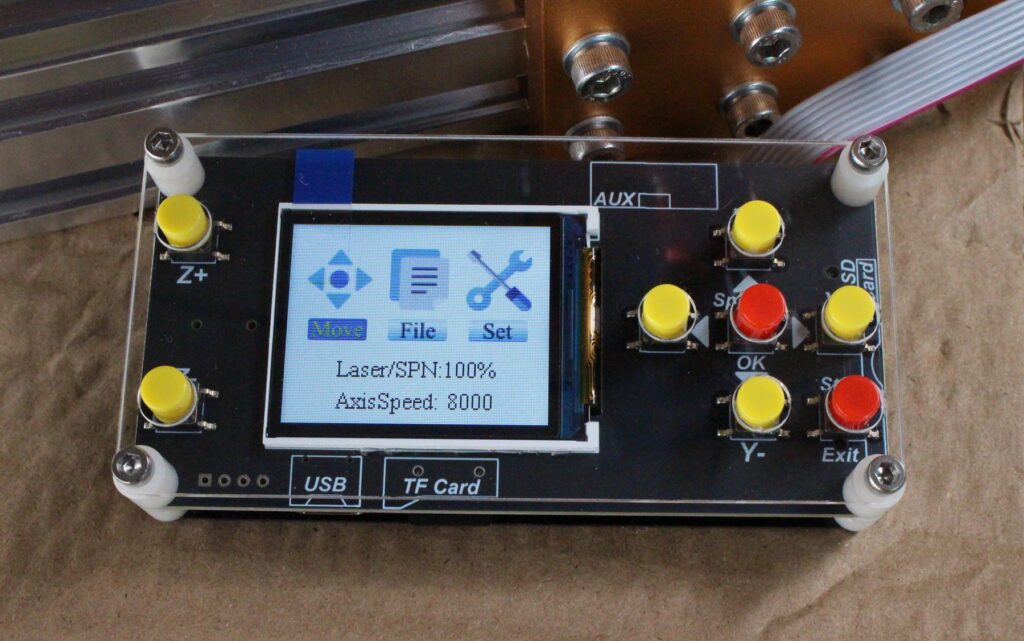

Автономный контроллер также запустится и отобразит меню с пунктами Move, File и Set. Также отображаются базовые настройки: «Laser/SPN: 100%» (мощность лазера/скорость шпинделя) и «AxisSpeed: 8000» (скорость вращения шпинделя в об/мин).

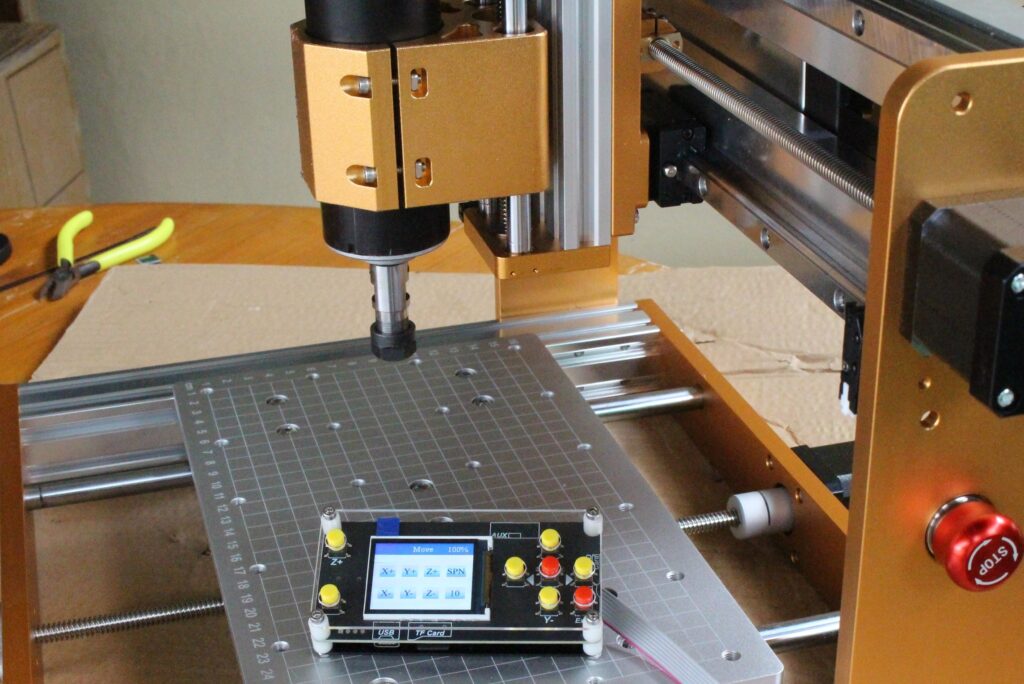

Перейдем в меню Move. Здесь можно управлять осями X, Y, Z и шпинделем с помощью кнопок. В первый раз мы не смазали ось X, и временами раздавался сильный шум с вибрацией станка. После смазки ходовых винтов проблема исчезла. Также использовали этот режим для срабатывания концевых выключателей во всех направлениях, чтобы распределить смазку.
Примечание: после срабатывания концевого выключателя кнопки перестают реагировать, и необходимо нажать аварийную остановку, отпустить ее и продолжить тестирование.
Описание кнопок и значков в меню Move:
- X+, X-: перемещение оси X вправо/влево
- Y+, Y-: перемещение оси Y вперед/назад
- Z+, Z-: перемещение оси Z вверх/вниз
- SPN: вращение шпинделя
- Числовое поле: шаг перемещения (например, 10 мм, как на фото выше)
В меню File отображаются примеры проектов на microSD-карте, а в меню Set доступны различные настройки. Мы рассмотрим их подробнее во второй части обзора, где планируем протестировать LUNYEE 3018 Pro Ultra в автономном режиме и с подключением к ПК (LaserGRBL) на различных материалах.
Благодарим LUNYEE за предоставленный для обзора ЧПУ-станок 3018 Pro Ultra. Станок можно приобрести на Amazon за $499 или на официальном интернет-магазине за $395.12 с использованием промокода «CNX12». Наш тестовый образец также включал опциональный «LUNYEE 1/4″ Shank CNC Router Bit Essential Kit» за $65.99.
