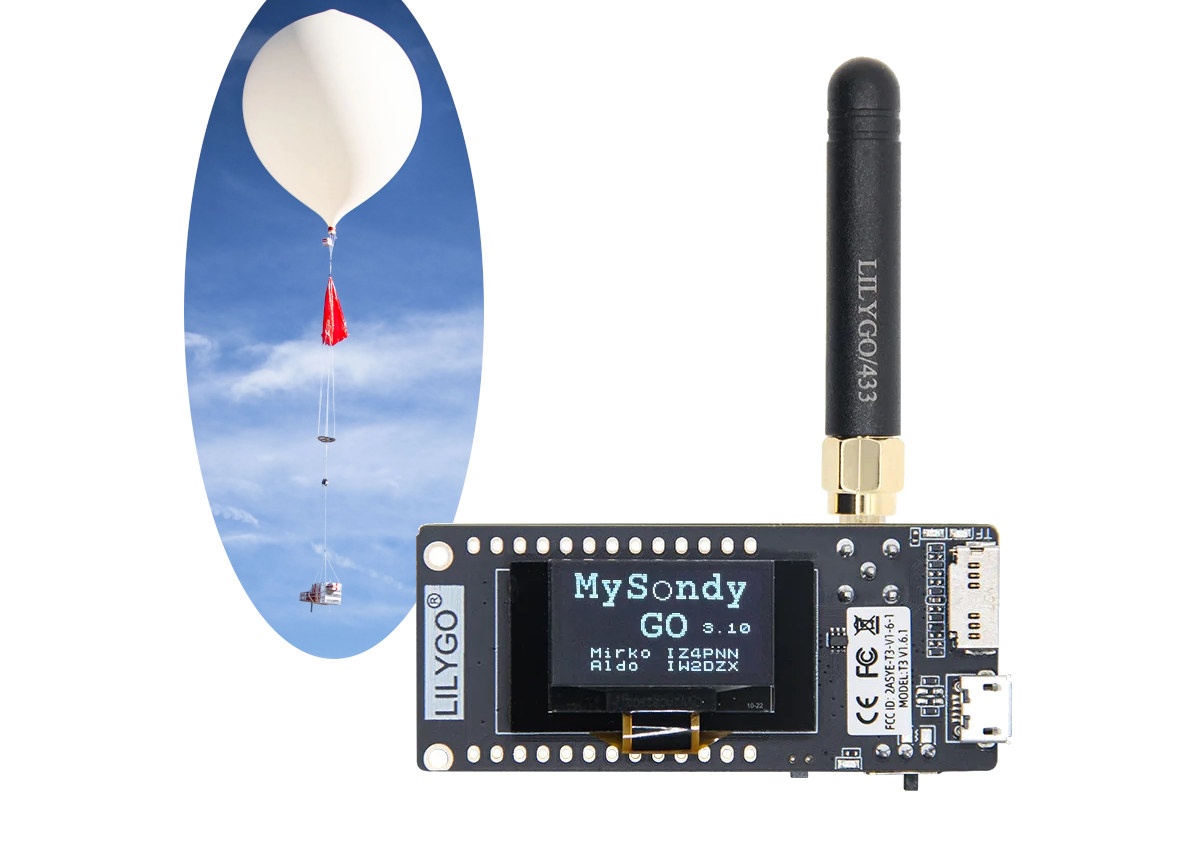

«LILYGO MySondy GO LoRa32» — это небольшая плата ESP32-PICO-D4 с модулем LoRa 433 МГц и 0,96-дюймовым OLED-дисплеем, предназначенная для отслеживания радиозондов (RS41) — устройств, прикрепленных к метеозондам, которые используются для сбора метеорологических данных, таких как температура, влажность и атмосферное давление.
Похоже, это старая плата TTGO T3 с модулем LoRa32 433 МГц от этой компании, на которую предварительно загружена прошивка MySondo, позволяющая радиолюбителям и метеорологам отслеживать метеозонды и потенциально находить их.
Технические характеристики LILYGO MySondy GO LoRa32:
- SiP – Espressif Systems ESP32-PICO-D4 системный блок с двухъядерным процессором Xtensa ESP32 @ 240 МГц, Wi-Fi 2,4 ГГц и двухрежимным Bluetooth 4.2, 4 МБ флэш-памяти
- Модуль LoRa – LORA32
- Радиочастотный трансивер – Semtech SX1268, подключенный по SPI к ESP32 SiP
- Частота – 433 МГц (плата T3 имеет опции для 868 и 915 МГц, которые, как мы подозреваем, не подходят для радиозондов)
- Мощность передачи – до +14 дБм
- Ток приема – 9,9 мА
- Хранилище – слот для карты MicroSD
- Дисплей – 0,96-дюймовый OLED с разрешением 128×64 (драйвер дисплея SSD1306 I2C)
- Расширение – 2x 13-контактных разъема GPIO с сигналами питания UART, SPI, I2C, VP/VN, ADC, DAC, TOUCH, LoRa1/2 и 5 В, 3,3 В и GND
- Разное
- Антенны
- 3D-антенна для WiFi/BLE
- Антенный разъем SMA для LoRa
- Переключатель аккумулятора
- Кнопки сброса и загрузки
- Антенны
- Источник питания
- 5 В через порт USB-C
- Поддержка 3,7 В LiPo аккумулятора
- Размеры – 66 x 36 x 15 мм.
Сначала мы пытались найти подробности о плате T3, так как мы никогда не писали о ней ранее, но информации в поисковых системах не много, и, в конце концов, мы обнаружили, что она также называется просто платой LoRa32. В спецификациях также упоминается, что плата LILYGO T3 программируется с помощью Arduino и Micropython, но это не имеет значения, поскольку плата поставляется с предустановленной прошивкой MySondy GO. Похоже, что она не имеет открытого исходного кода, но предоставляются двоичные файлы и API.
Затем пользователю необходимо установить приложение MySondy GO для iOS или Android, чтобы подключиться к смартфону по Bluetooth и использовать соединение LoRa 433 МГц для определения местоположения метеозонда, местоположения смартфона и всех полученных данных.
Проект существует уже несколько лет, но раньше людям приходилось вручную устанавливать прошивку, а теперь плата MySondo GO LoRa32 упрощает задачу, поскольку она подключается и работает. Также можно напечатать корпус на 3D-принтере.
Поддержку проекта можно получить на форумах, где обсуждения ведутся на английском языке, хотя проект, похоже, особенно устройство популярно в Италии, поскольку именно там базируется (большинство?) разработчиков.
Большинство отслеживаемых радиозондов демонстрируются в Италии и других частях Европы, но некоторые из них находятся в Австралии и Южной Америке.
Траектория полета метеозонда и данные
LILYGO продает MySondy GO LoRa32 за 21.98$ на AliExpress с антенной LoRa, проводами для батареи и разъемами. Система будет работать лучше всего для отслеживания метеозондов, когда используются несколько узлов LoRa, поскольку дальность действия одного узла должна составлять от 5 до 10 км.
