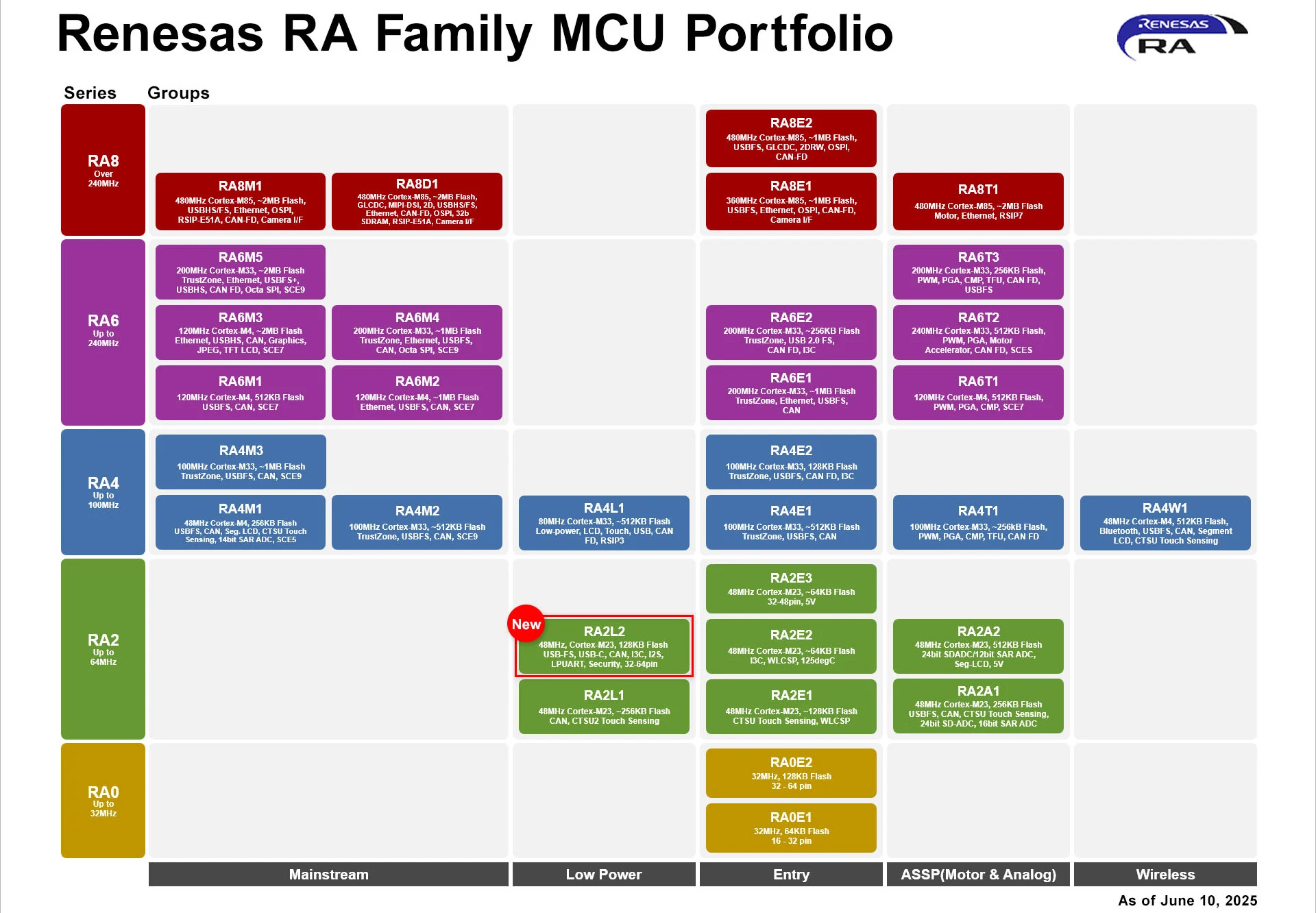

Renesas RA2L2 — первый в мире маломощный микроконтроллер, поддерживающий стандарт USB-C Revision 2.4 с обнаружением 15 Вт CC, поддержкой USB FS. Он также поддерживает CAN Bus, I3C и маломощный UART. Анонс последовал за другими устройствами из серии Renesas RA, такими как микроконтроллер RA2A2 Arm Cortex-M23, представленный в 2024 году, и сверхмаломощный микроконтроллер RA4L1, представленный ранее в этом году с работой всего 168 мкА/МГц, двухбанковой флэш-памятью и емкостным сенсором.
Микроконтроллер RA2L2 Cortex-M23 также содержит до 128 КБ флэш-памяти кода, 16 КБ SRAM и 4 КБ флэш-памяти данных для хранения, подобного EEPROM. Он поддерживает широкий диапазон напряжений питания от 1,6 В до 5,5 В и диапазон температур промышленного класса от -40 °C до +125 °C. Микроконтроллер также включает в себя высокоточный встроенный генератор ±1%, несколько таймеров, включая 16- и 32-битные PWM и маломощные асинхронные таймеры, 12-битный ADC, часы реального времени и внутренний датчик температуры. Он доступен в корпусах с 32–64 выводами и обеспечивает совместимость выводов и периферийных устройств с семействами RA2L1, RA2E1 и RA2A1, AMD в основном ориентируется на компактные встраиваемые конструкции с батарейным питанием.
Микроконтроллер Renesas RA2L2 USB-C

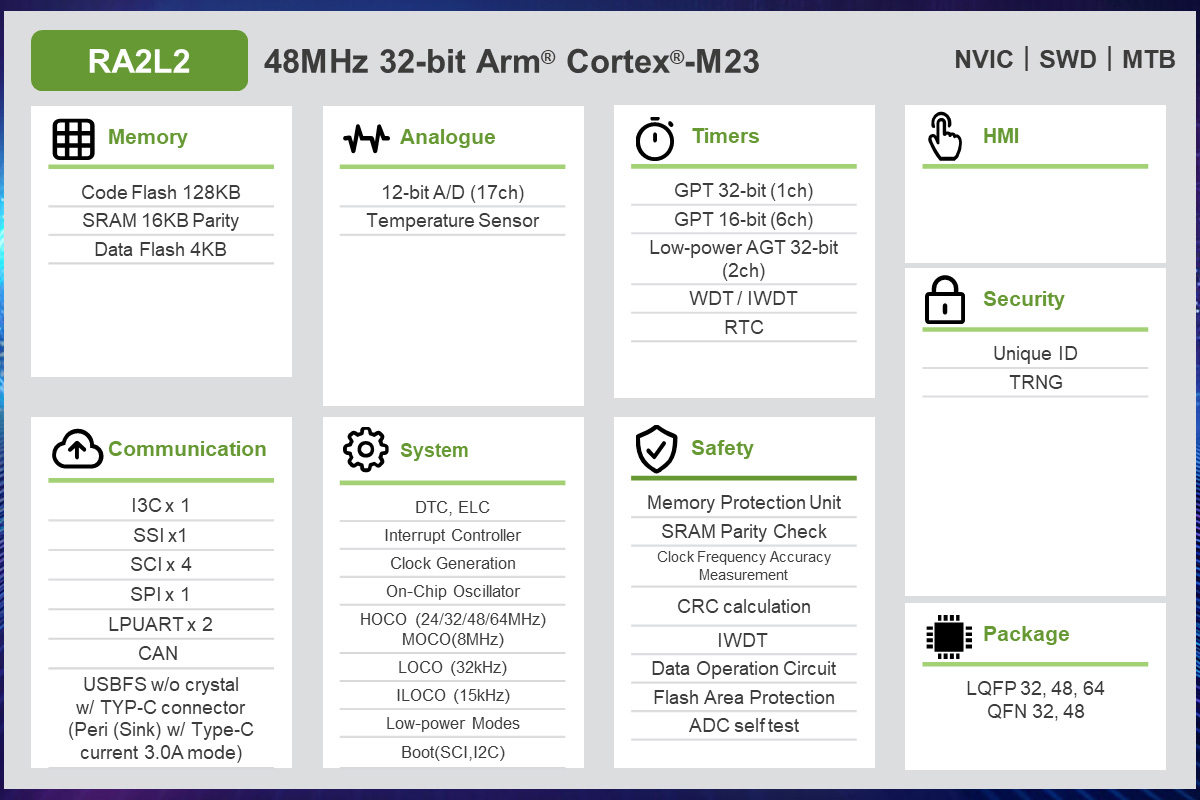

Технические характеристики Renesas RA2L2:
- CPU – ядро Arm Cortex-M23 с тактовой частотой до 48 МГц с архитектурой Armv8-M и блоком защиты памяти (MPU)
- Память – 16 КБ SRAM с контролем четности
- Хранилище
- 128КБ флэш-кода
- 4 КБ флэш-памяти данных (100 000 циклов P/E)
- USB
- 1x USB 2.0 полноскоростной контроллер устройств (USB FS)
- 1х интерфейс USB Type-C с обнаружением CC 15 Вт (Rev 2.4 Sink/UFP)
- Другие периферийные устройства
- До 54x 5-вольтовых GPIO с подтяжкой и поддержкой открытого стока
- 4х последовательных интерфейса связи (SCI) – UART, простой SPI, простой I2C, интерфейс смарт-карты
- 2x UARTA (полный дуплекс асинхронный)
- 1x SPI
- 1x I3C
- 1x CAN 2.0A/B
- Таймеры
- 1x 32-битный универсальный PWM-таймер (GPT32)
- 6x 16-битных таймеров общего назначения PWM (GPT16)
- 2x 32-битных маломощных асинхронных таймера общего назначения (AGTW)
- Аналоговый порт – 12-битный АЦП с количеством каналов до 17
- Аудио – 1x последовательный звуковой интерфейс Enhanced (SSIE) – I2S/TDM/монофонический звук с 32-ступенчатым FIFO
- Отладка – интерфейс отладки Arm CoreSight с
- Порт отладки последовательного провода (SW-DP)
- Отладка точки наблюдения и трассировки (DWT)
- Flash-патч и точка останова (FPB)
- Буфер трассировки CoreSight Micro (MTB-M23) для трассировки инструкций
- Безопасность и охрана
- Генератор случайных чисел (TRNG)
- Циклический контроль избыточности (CRC)
- Схема обработки данных (DOC)
- Контроль четности SRAM, обнаружение несанкционированного доступа, контроль точности тактовой частоты и обнаружение напряжения
- Разное
- Часы реального времени (RTC) с календарным и двоичным режимами
- Сторожевой таймер (WDT) и независимый WDT (IWDT)
- Датчик температуры на чипе
- Контроллер событийной связи (ELC)
- Контроллер передачи данных (DTC)
- Функция прерывания клавиши (KINT)
- Сброс при включении питания, обнаружение низкого напряжения (LVD)
- Встроенные генераторы, подстройка тактовой частоты и поддержка выходов
- Напряжение питания – от 1,6 В до 5,5 В
- Корпус
- 64-контактный LQFP (10×10 мм, шаг 0,5 мм)
- 48-контактный LQFP (7×7 мм, шаг 0,5 мм)
- 48-контактный HWQFN (7×7 мм, шаг 0,5 мм)
- 32-контактный LQFP (7×7 мм, шаг 0,8 мм)
- 32-контактный HWQFN (5×5 мм, шаг 0,5 мм)
- Рабочая температура – от -40°C до +105°C / +125°C (в зависимости от номера детали)
Компания предоставляет различные программные инструменты, примеры кода и модели ECAD для маломощных микроконтроллеров Renesas RA2L2. Разработчики могут начать работу с пакета примеров проектов EK-RA2L2, который включает готовый к использованию пример кода. Эти микроконтроллеры также поддерживаются пакетом гибкого программного обеспечения Renesas (FSP), который включает полный набор драйверов, промежуточного программного обеспечения, пакетов поддержки плат (BSP) и поддержку нескольких вариантов RTOS. Также поддерживается RA Smart Configurator и IDE на основе Eclipse e² studio, что упрощает процесс настройки и кодирования. У вас также есть поддержка эмуляторов, отладчиков и библиотек графического интерфейса пользователя, таких как emWin от SEGGER. Для проектирования оборудования, схемных символов, посадочных мест печатных плат и 3D-моделей у вас есть SamacSys для ускорения процесса проектирования и компоновки.
Оценочные комплекты Renesas RA2L2

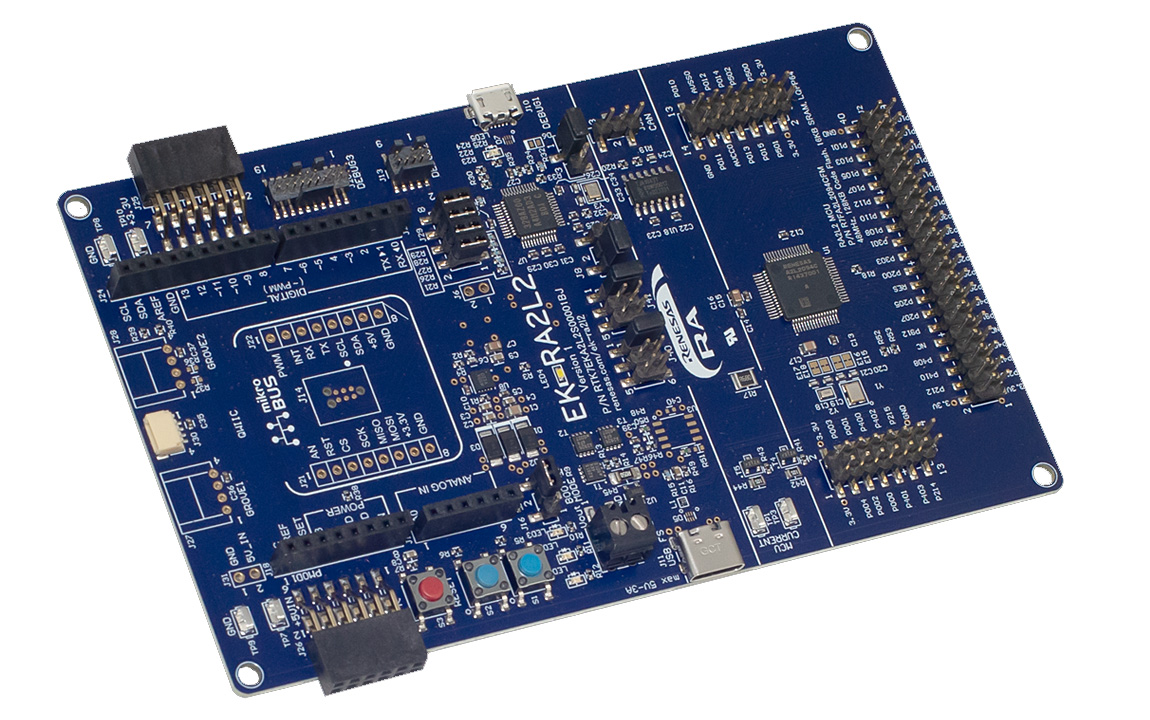

Оценочный комплект EK-RA2L2 для группы микроконтроллеров RA2L2
Renesas также выпустила оценочный комплект EK-RA2L2 для группы микроконтроллеров RA2L2, чтобы помочь разработчикам быстро протестировать USB-C, CAN и маломощные приложения. Плата оснащена микроконтроллером RA2L2 (R7FA2L2094CFM) 48 МГц с флэш-памятью 128 КБ и ОЗУ 16 КБ, а также поставляется со встроенным отладчиком SEGGER J-Link, винтовым терминалом USB Type-C sik, монитором VBUS и трансивером CAN.
Для расширения он поддерживает интерфейсы Arduino Uno, Pmod, Qwiic и опциональные интерфейсы mikroBUS и Grove, а также сквозные разъемы для доступа к собственным контактам. В комплект также входят точки измерения тока микроконтроллера, несколько режимов отладки и поставляются в комплекте с USB-кабелями. Краткое руководство пользователя, руководство пользователя и другие документы можно найти на странице продуктов.

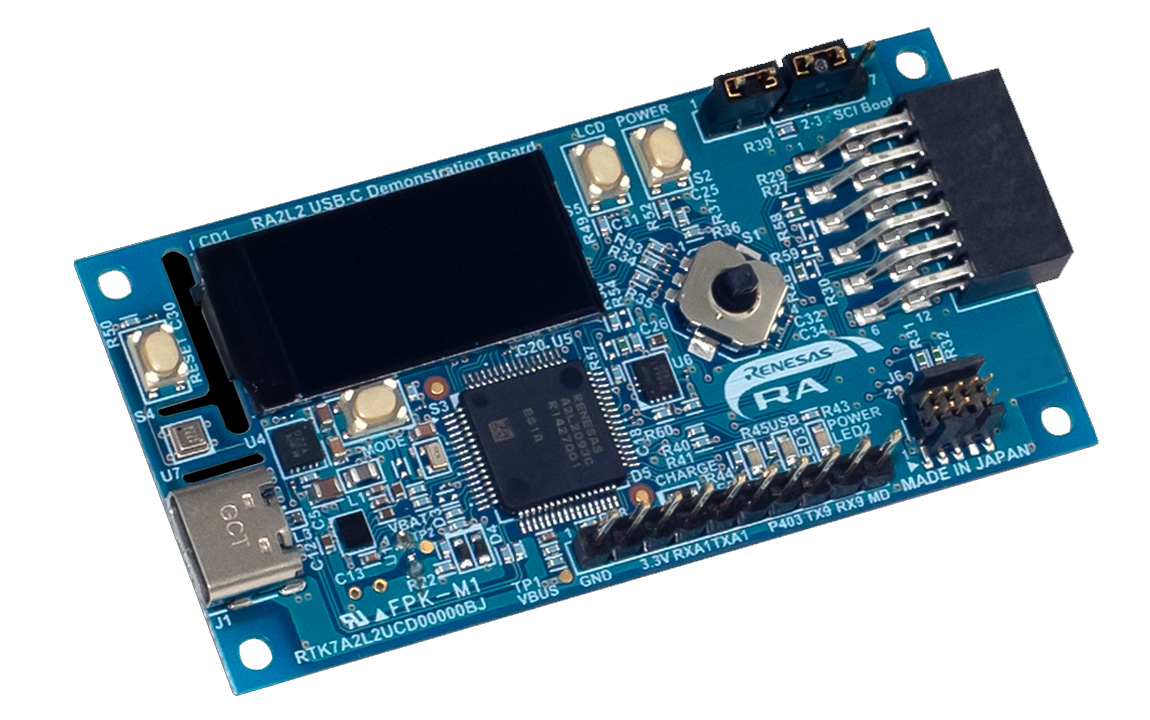

Renesas также выпустила RTK7A2L2UCD00000BJ, плату с референсным дизайном USB Type-C для микроконтроллера RA2L2, разработанную для компактных приложений с питанием от батареи, таких как зарядные устройства TWS, регистраторы данных USB и периферийные устройства ПК. Плата оснащена 64-контактным микроконтроллером RA2L2 (R7FA2L2093CFM) с 128 КБ флэш-памяти, 16 КБ ОЗУ и 4 КБ флэш-памяти данных, небольшим цветным ЖК-дисплеем, обнаружением USB-C, коммуникацией USB 2.0 Full-Speed и работой с низким энергопотреблением.
Плата поддерживает два источника питания (литий-ионный аккумулятор с одной ячейкой и питание по шине USB), а также зарядное устройство DA9168 IC. Renesas предоставляет файлы печатной платы и пример кода для разработчиков, но сама плата недоступна для покупки.
Наличие и цена
Всего в этой линейке 60 микроконтроллеров, которые можно приобрести у Digikey, Avnet и других дистрибьюторов. R7FA2L2094CFM#BA0 — самый мощный и многофункциональный микроконтроллер в линейке стоит 1,72$ на DigiKey при заказе на 1280 штук. Оценочный комплект EK-RA2L2 также можно приобрести за 41,82$ на DigiKey. Более подробную информацию о продукте можно найти на странице продукта и в пресс-релизе.
