Quectel KCM0A5S — это модуль Wi-SUN FAN на базе беспроводного микроконтроллера Silicon Labs EFR32FG25 Arm Cortex-M33 Sub-GHz, разработанный для таких приложений, как уличное освещение, точное земледелие, промышленный Интернет вещей, интеллектуальные счетчики и умные города.
Wi-SUN (IEEE 802.15.4g) — это стандарт LPWAN (Low Power Wide Area Network), использующий ячеистую сеть IPv6 для крупномасштабных развертываний IoT в умных городах и умном сельском хозяйстве. Модуль KCM0A5S специально поддерживает протокол Wi-SUN Field Area Network (FAN) 1.1 и работает в диапазоне частот 470–928 МГц. Модуль может выступать в качестве конечного узла, маршрутизатора или граничного маршрутизатора при сопряжении с хостом Linux в режиме RCP (Radio Co-Processor).
Технические характеристики Quectel KCM0A5S:
- Беспроводная SoC – Silicon Labs EFR32FG25
- Ядро ЦП – ядро Arm Cortex-M33 @ 97,5 МГц с инструкциями DSP и блоком вычислений с плавающей точкой для обработки сигналов
- Память – 256 КБ ОЗУ для хранения данных.
Хранилище – около 2 МБ флэш-памяти для программ. - Радио – работа в диапазоне субгигагерц
- Протокол – Wi-SUN FAN 1.1
- Диапазон частот – 470–928 МГц (настраивается)
- Режим модуляции – Wi-SUN FSK, Wi-SUN MR OFDM MCS 0-6 (опция 1/2/3/4), 802.15.4 SUN MR O-QPSK
- Режим шифрования – AES-128, AES-192, AES-256, ECC, SHA-1, SHA-2/256
- Мощность передачи — до 30 дБм или 16 дБм (опционально); примечание: зависит от правил; в настоящее время в некоторых регионах, таких как Северная Америка, Латинская Америка и некоторые страны Азиатско-Тихоокеанского региона, разрешено значение 30 дБм
- Чувствительность приемника – до -111 дБм для FSK #1b 50kbps_mi1 и OFDM MCS4 Option4
- Пропускная способность – до 2,4 Мбит/с с модуляцией OFDM
- Антенна – коаксиальный разъем RF 1-го поколения, штыревая антенна (опционально)
- Интерфейсы через категоризированные отверстия и контактные площадки – EUSART, SPI, SWD, I2C, 23x GPIO
- Напряжение питания (VBAT) – от 3,45 до 5,5 В (тип. 5 В)
- Размеры – 28,0 x 22,0 x 3,15 мм
- Вес – около 2,8 грамма
- Диапазон температур
- Эксплуатация: от -40 °C до +85 °C
- Хранение: от -45 °C до +95 °C
- Сертификации (ожидаются) – CE, FCC, IC, SRRC, Anatel, RCM, Wi-SUN FAN 1.1
Некоторые приложения Wi-SUN
Компания подчеркивает возможности Wi-SUN, отмечая внедрение системы управления уличным освещением, коммунальными услугами и парковкой, развернутой в Лондоне с использованием 15 000 устройств Wi-SUN и 12 пограничных маршрутизаторов Wi-SUN, что обеспечивает удаленное управление в режиме реального времени и возможность масштабирования на еще большее количество устройств.

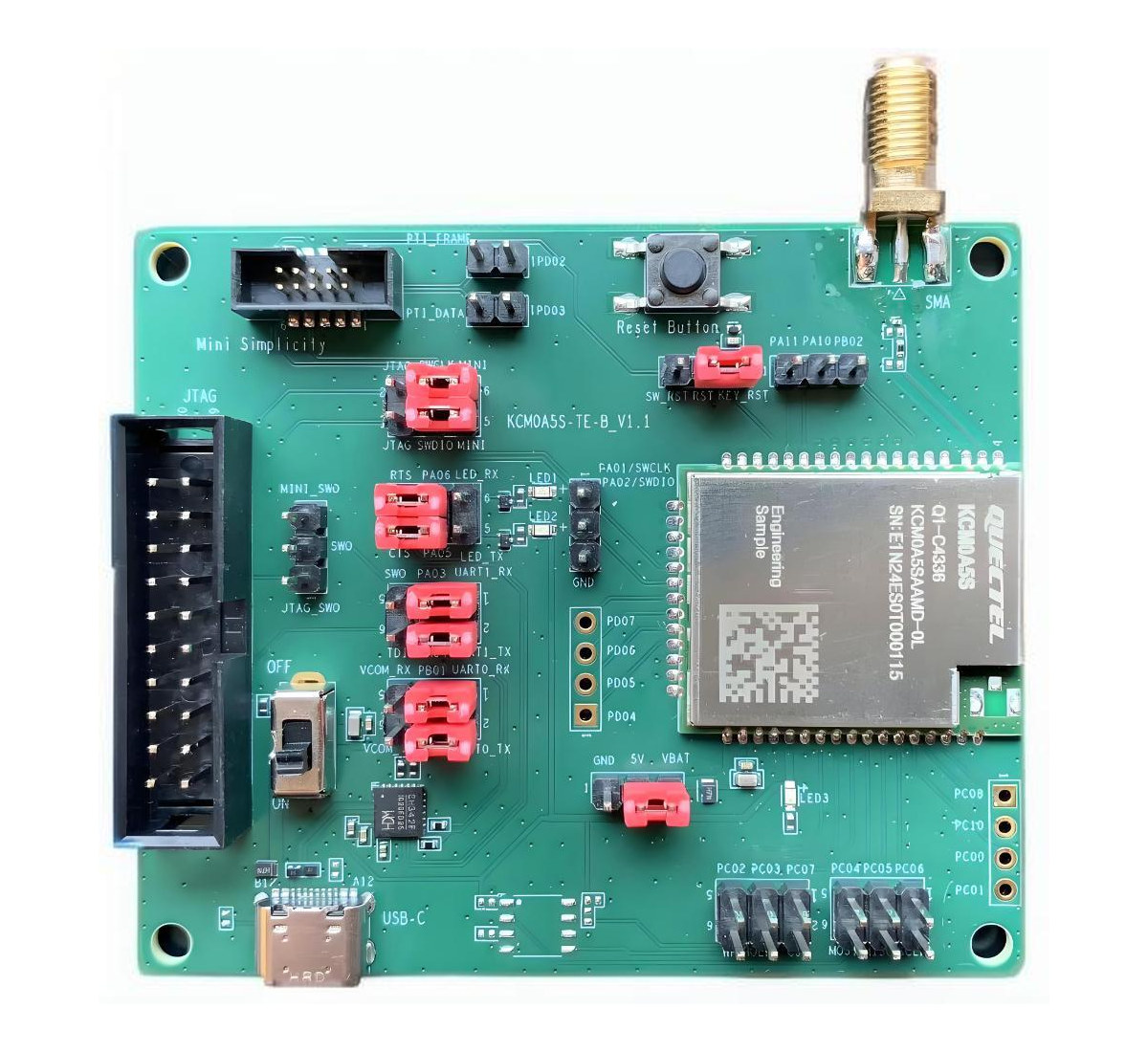

Комплект Quectel KCM0A5S TE-B EVB можно использовать для оценки модуля KCM0A5S, подключив плату через USB к хосту, на котором запущена утилита QCOM . Плата также оснащена кнопкой сброса, несколькими перемычками для настройки, а также разъемами Mini Simplicity и JTAG для отладки и прошивки. Документация по управлению платой и сохранению прошивки является не общедоступной, и вам необходимо связаться с компанией, чтобы получить файлы Quectel_QCOM_User_Guide и Quectel_KCM0A5S_Test_Guide.
Комплект Quectel KCM0A5S TE-B EVB
Quectel не предоставила публичную цену на модуль и EVB. Более подробную информацию, включая техническое описание и базовое руководство пользователя (после регистрации по электронной почте), можно найти на страницах продукта для модуля и оценочной платы.
