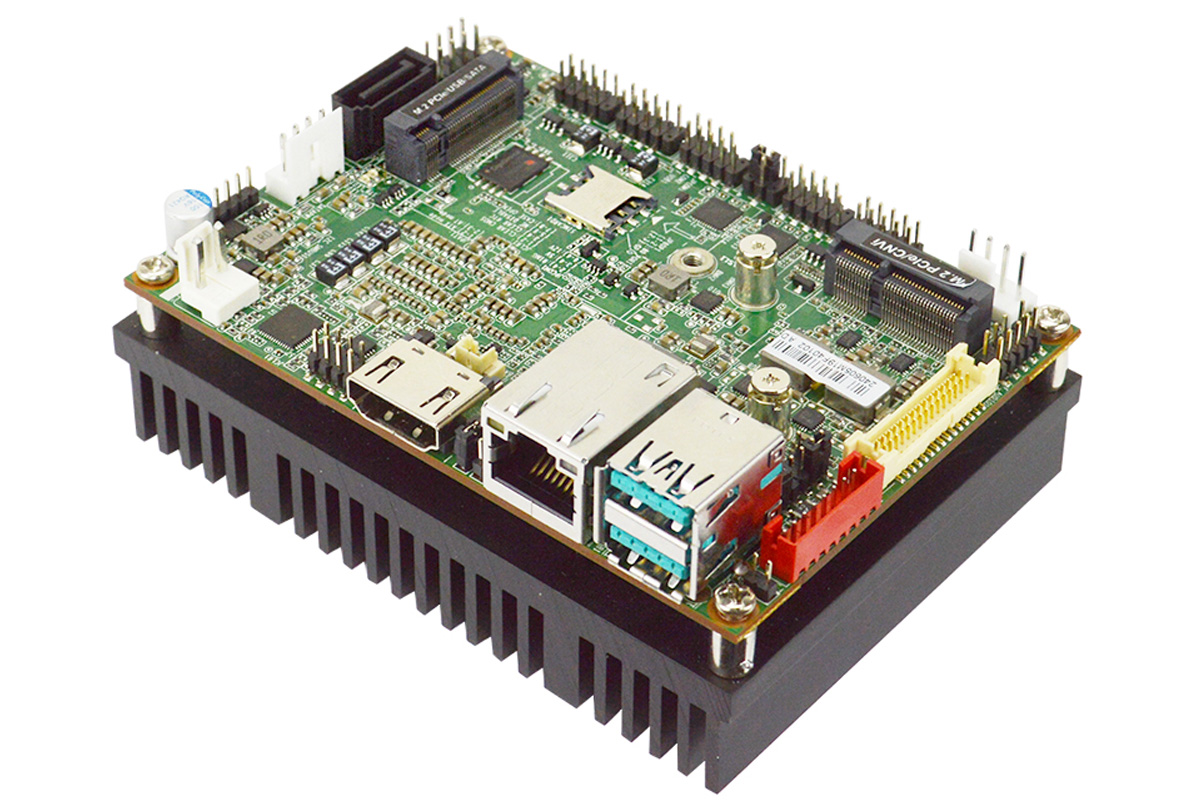

Jetway PIC-ASL1 – маломощный безвентиляторный промышленный одноплатный компьютер Pico-ITX на базе Intel Atom x7213RE/x7433RE

Jetway PIC-ASL1 — это маломощный, безвентиляторный Pico-ITX SBC, построенный на базе Intel Atom x7213RE или x7433RE Amston Lake SoC для промышленного использования. Этот SBC очень похож на JPIC-ADN1 на базе Alder Lake-N , который Jetway выпустила только в прошлом году.

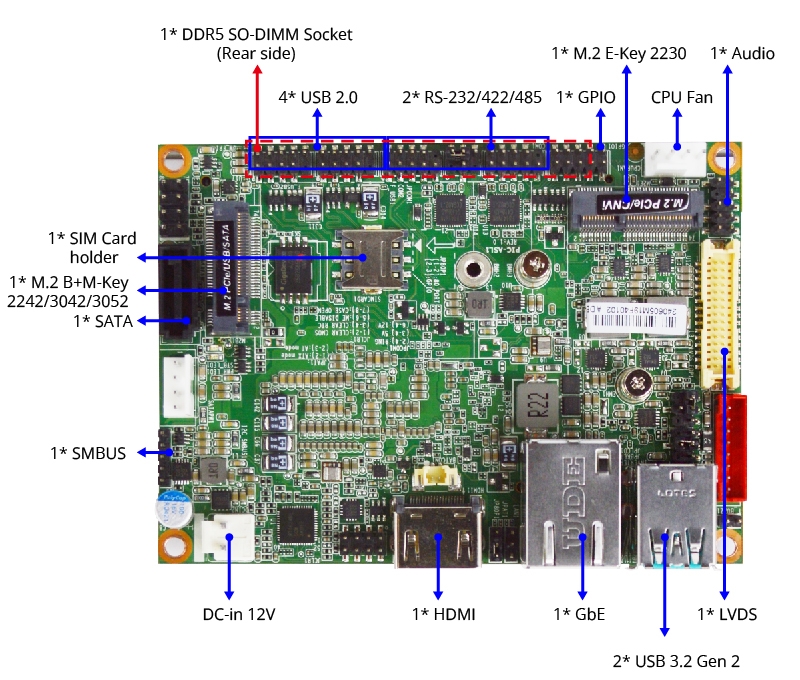

В то время как обе платы поддерживают до 32 ГБ памяти DDR5 и два дисплея через HDMI 2.0b и LVDS/eDP, PIC-ASL1 добавляет устойчивость промышленного уровня с устойчивостью к ударам/вибрации, слотом Nano SIM для сотовой связи и Intel PTT для безопасности. Она также имеет похожую компоновку ввода-вывода, включая два USB 3.2 Gen 2, четыре USB 2.0, последовательные разъемы, два слота расширения M.2 и порт SATA III для хранения. Кроме того, PIC-ASL1 соответствует различным промышленным стандартам, что делает ее более подходящей для использования в суровых промышленных условиях по сравнению с ADN1.

Технические характеристики Jetway PIC-ASL1:

  • Amston Lake SoC (один из)
    • Двухъядерный процессор Intel Atom x7213RE с тактовой частотой от 2,0 до 3,4 ГГц, кэшем 6 МБ, графикой Intel UHD 16EU; TDP 9 Вт
    • Четырехъядерный процессор Intel Atom x7433RE с тактовой частотой от 1,5 до 3,4 ГГц, кэшем 6 МБ, графикой Intel UHD 32EU; TDP 9 Вт
  • Системная память — до 32 ГБ DDR5 4800 МГц через одноканальный SO-DIMM
  • Хранилище
    • Разъем M.2 B+M-Key (см. раздел расширения)
    • Порт SATA III со встроенным разъемом питания SATA
  • Интерфейсы дисплея
    • HDMI 2.0b до 4096 × 2160 при 60 Гц
    • 24-битный двухканальный LVDS до 1920 x 1080 при 60 Гц (Co-Lay eDP)
    • Поддерживает 2х независимых дисплея
  • Аудио – Внутренний разъем для линейного выхода и микрофонного входа с Realtek Audio CODEC
  • Подключение к сети
    • Порт Gigabit Ethernet RJ45 (RTL8111H)
    • Дополнительный Wi-Fi и Bluetooth через M.2 2230 E-Key (см. раздел расширения)
    • Опциональная сотовая связь 4G/5G через разъем M.2 B+M-Key и слот для SIM-карты (см. раздел «Расширения»)
  • USB
    • 2х порта USB 3.2 Gen 2 (10 Гбит/с)
    • 4x USB 2.0 через внутренний разъем
  • Последовательный порт – 2x RS-232/422/485  через внутренний разъем
  • Расширение
    • Разъем M.2 B+M-Key 2242/3042/3052 (USB3/SATA/PCIe Gen3 x2)
    • Разъем M.2 E-Key 2230 (USB 2.0/PCIe 3.0 x1)
    • 8-битный разъем GPIO
  • Безопасность – Intel PTT (интегрированный fTPM)
  • Разное
    • Сторожевой таймер (255 уровней)
    • Часы реального времени с литиевой батареей
    • Разъем обнаружения проникновения в корпус
    • Разъем выбора режима AT/ATX
    • UEFI BIOS
    • Разъем SMBUS
    • 4-контактный разъем для вентилятора ЦП (режим PWM)
    • Разъем на передней панели для светодиода активности жесткого диска, светодиода питания, включения/выключения питания и сброса
  • Питание – 12 В через 2-контактный разъем; режим AT/ATX (по умолчанию)

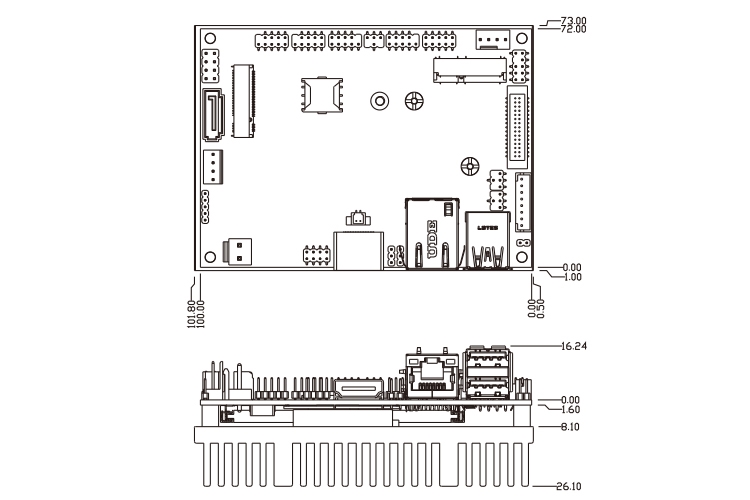

  • Размеры – 100 x 72 мм (форм-фактор Pico-ITX)
  • Диапазон температур
    • Эксплуатация – -20°C ~ 60°C
    • Хранение – -20°С ~ 85°С
  • Влажность – 10 ~ 90% при 40°C, без конденсации
  • Сертификация – CE/FCC Class A, LVD, EU RoHS, China RoHS
  • Виброустойчивость – 1 Гр (5–500 Гц)
  • Ударопрочность – 15G, длительность 11мс

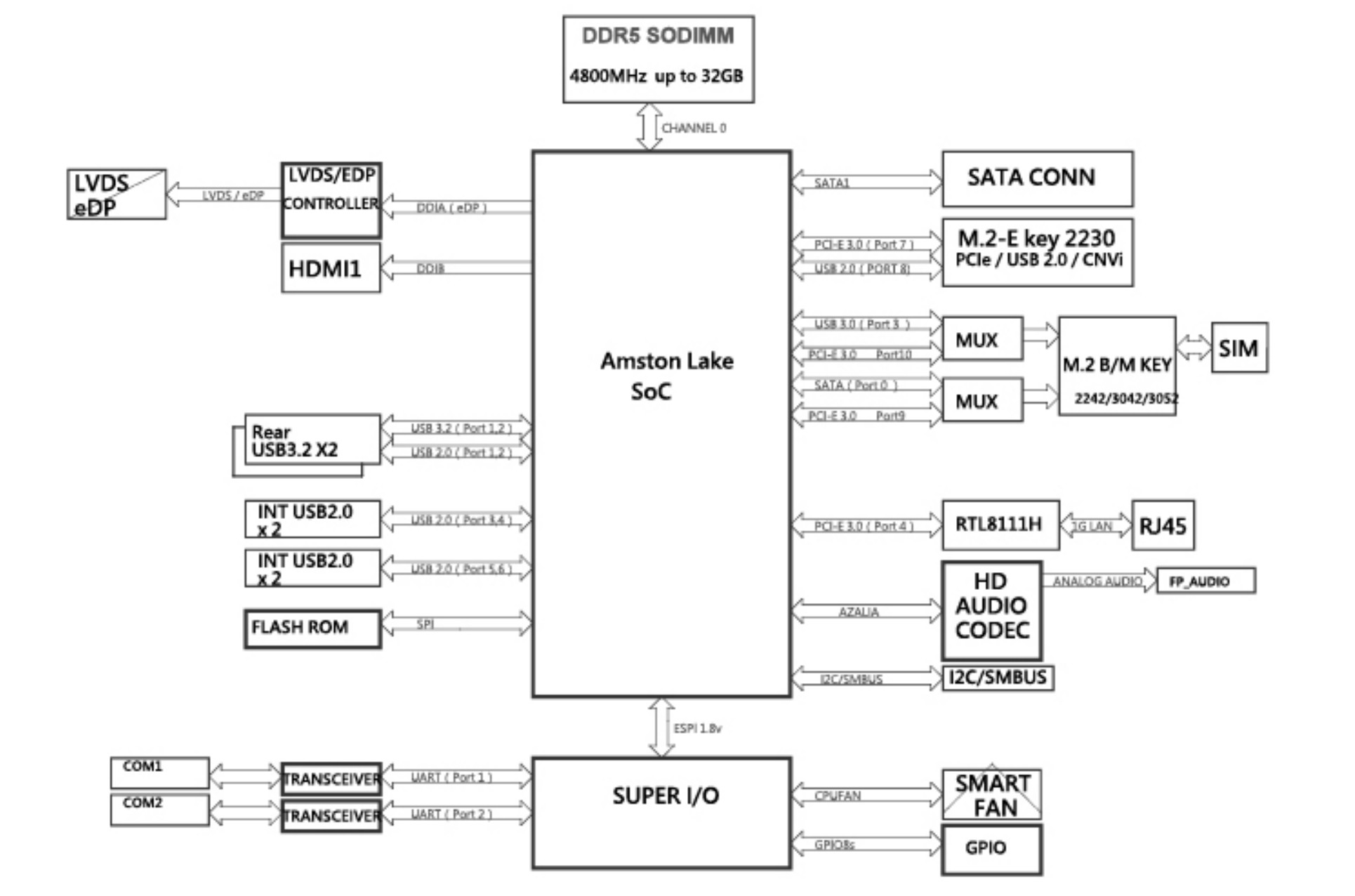

Блок-схема Jetway PIC-ASL1

Компания предоставляет поддержку операционных систем Linux, Windows 10 и Windows 11, но на момент написания обзора нам не удалось найти драйверы в разделе загрузок.

PIC-ASL1 SBC нацелен на маломощные, прочные промышленные приложения благодаря своей компактной конструкции без вентилятора, устойчивости к ударам/вибрации и более широкому температурному диапазону по сравнению с JPIC-ADN1. Мы также писали о других Pico-ITX SBC, таких как MSI MS-CF16AAEON PICO-ASL4 и Kontron 2.5”-SBC-AML/ADN с Atom x7433RE, Atom X7835RE и другими моделями Amston Lake.

Jetway не предоставила никакой информации о ценах на безвентиляторный PIC-ASL1 SBC. Более подробную информацию, включая техническое описание и информацию о заказе, можно найти на странице продукта.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
