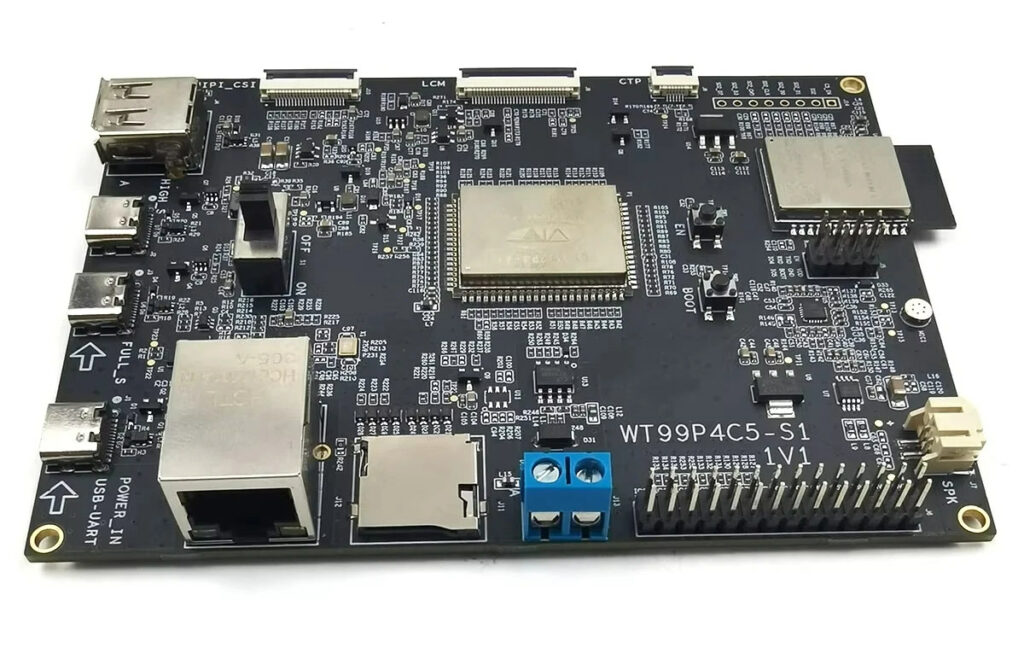

Плата ESP32-P4 оснащена двухдиапазонным модулем WiFi 6 ESP32-C5.

Все рассмотренные нами платы и комплекты разработки ESP32-P4 используют ESP32-C6 для беспроводного подключения , но Wireless Tag WT99P4C5-S1 отличается тем, что он объединяет ESP32-P4 RISC-V SoC с беспроводным модулем ESP32-C5 с двухдиапазонным WiFi 6, Bluetooth LE 5.0 и радиомодулем 802.15.4 для подключения по протоколам ZigBee, Thread и Matter.

На плате также имеются разъемы MIPI DSI и CSI для дисплея и камеры, разъемы GPIO для модулей ESP32-P4 и ESP32-C5, слот для карты microSD, порт Fast Ethernet, встроенный микрофон, разъем для динамика, клеммная колодка RS485 и несколько портов USB для передачи данных и отладки.

Технические характеристики платы Wireless Tag WT99P4C5-S1:

  • Основной модуль – Беспроводная метка WT0132P4-A1
    • SoC – Espressif Systems ESP32-P4
      • Процессор
        • Двухъядерный 32-битный RISC-V HP (высокопроизводительный) процессор с тактовой частотой до 400 МГц с расширением инструкций AI и FPU одинарной точности
        • Одно ядро ​​микроконтроллера RISC-V LP (с низким энергопотреблением) с частотой до 40 МГц и 8 КБ ОЗУ TCM с нулевым ожиданием
      • Память
        • 768 КБ HP L2MEM (для двухъядерного ЦП), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
        • 16 МБ или 32 МБ PSRAM
      • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
      • GPU – ускоритель обработки 2D-пикселей (PPA)
      • VPU – поддержка кодеков H.264 и JPEG
    • Хранилище – 16 МБ NOR-флеш
    • Размеры – 25 х 20 мм.
  • Хранилище – слот для карты MicroSD
  • Интерфейс дисплея – разъем MIPI DSI для дисплея + разъем «LCD TP» для сенсорного экрана
  • Интерфейс камеры – разъем MIPI CSI
  • Аудио
    • Разъем для динамика
    • Встроенный микрофон
    • Микросхема аудиоусилителя
    • Аудиокодек ES8311
  • Подключение к сети
  • USB
    • 2х порта USB Type-C
    • 1x порт USB Type-A
  • Последовательный порт – 2-контактный клеммный блок RS485 с использованием микросхемы SIT3088EESA
  • Расширение
    • 28-контактный разъем GPIO (J6) для ESP32-P4
    • 8-контактный разъем GPIO (J14) для ESP32-C5 с 7x GPIO, контакт C5 EN
    • 8-контактный разъем GPIO (J5) для ESP32-C5 с UART, АЦП, 3,3 В, GND
  • Отладка – порт USB-C через чип USB-UART
  • Разное
    • Выключатель питания
    • Кнопки BOOT и EN
    • Светодиод питания
  • Управление питанием
    • Вход постоянного тока 5 В через порт USB-C
    • LDO-стабилизатор от 5 В до 3,3 В
  • Размеры – будут объявлены позже

На нижней стороне платы ничего не видно…

Документация ограничена 11-страничным английским техническим описанием для модуля ESP32-P4 и 13-страничным китайским техническим описанием для самой платы, оба из которых доступны для загрузки на странице продукта . Нам говорят, что плату нужно программировать с помощью фреймворка ESP-IDF, а также есть ссылка на примеры кода на GitHub (https://github.com/wireless-tag-com/WT99P4C5-S1/tree/master/examples/WT99P4C5). Однако эта ссылка не работает, вероятно, потому, что они еще не сделали ее общедоступной, и нам не удалось найти никаких ссылок на «WT99P4C5» или «ESP32-P4» в учетной записи Wireless Tag GitHub.

Блок-схема платы WT99P4C5-S1

Плата Wireless Tag WT99P4C5-S1 продается на AliExpress за 24,99$ с распаянным на плате модулем ESP32-C5-WROOM-1. Модуль WT0132P4-A1 ESP32-P4 мне найти на AliExpress не удалось, но он продается в интернет-магазине компании за 5$ плюс доставка.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
