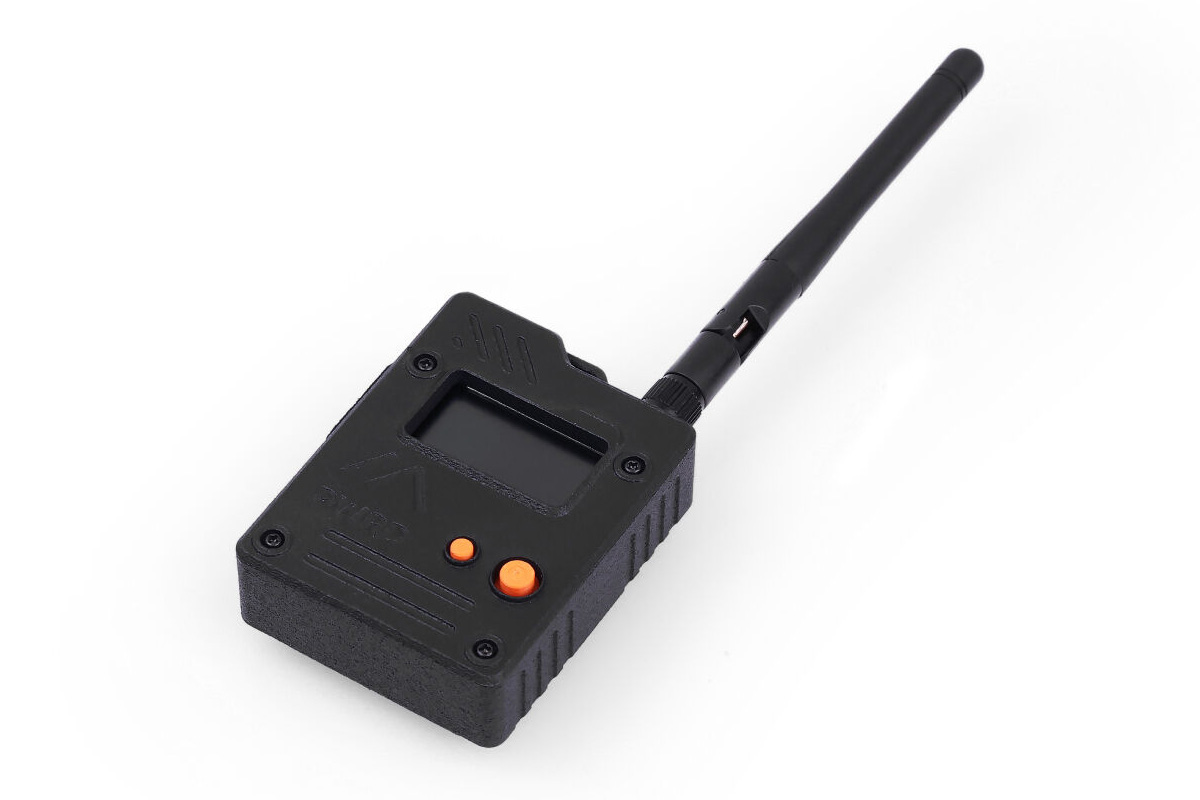

Wio Tracker L1 Pro — это работающий от батареи узел LoRa, предварительно прошитый прошивкой Meshtastic для маломощного обмена сообщениями вне сети и обмена координатами GPS. Он интегрирует модуль Semtech SX1262 LoRa для беспроводной передачи данных и использует Nordic nRF52840 Bluetooth 5.0 SoC для обработки и отображения данных.

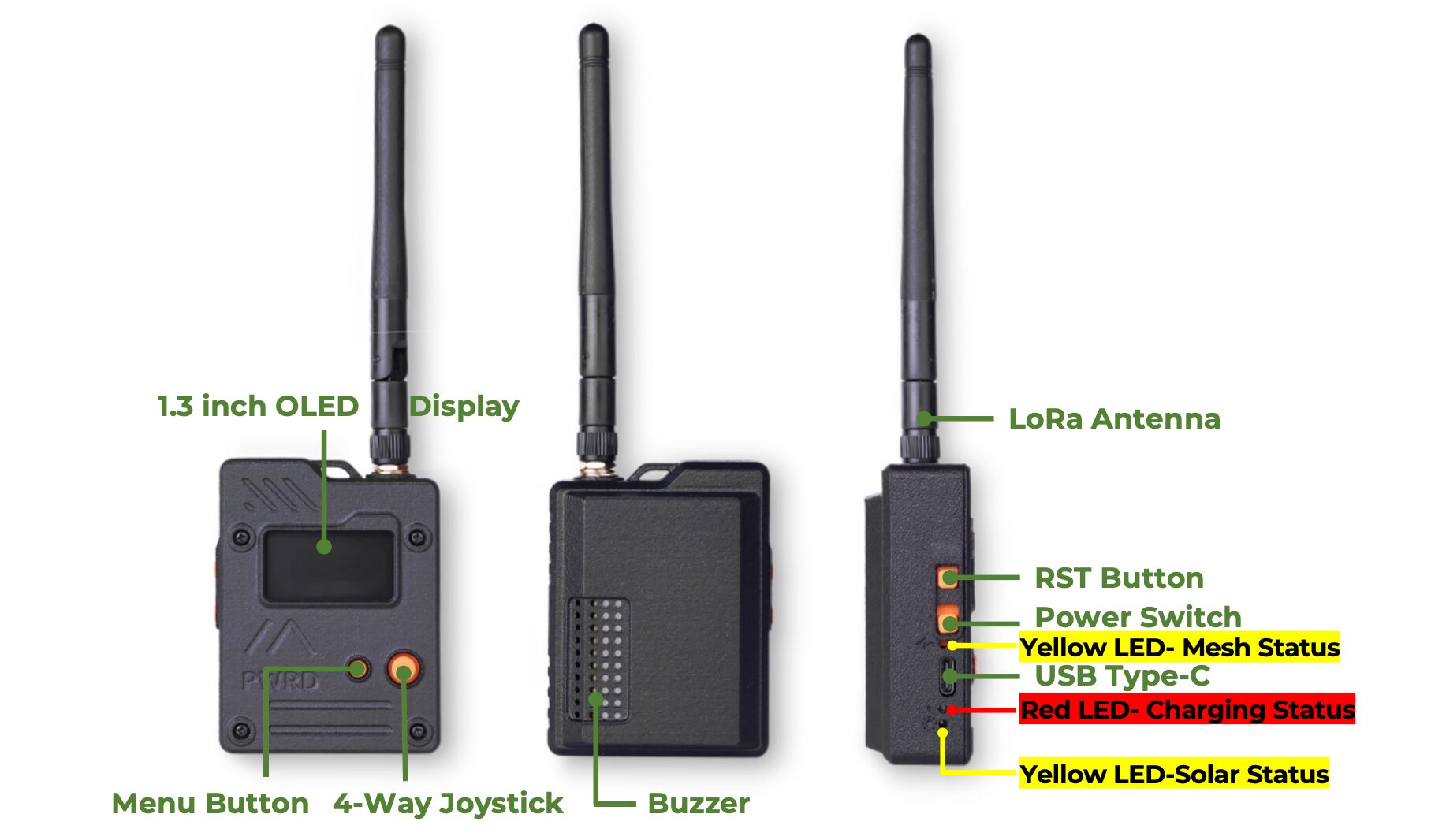

L1 Pro также оснащен 1,3-дюймовым OLED-дисплеем, перезаряжаемой батареей, портом USB Type-C и разъемом для солнечной панели, размещенным в прочном корпусе, напечатанном на 3D-принтере. Он полностью совместим с экосистемой Grove и предлагает расширение через разъемы PTH и интерфейс SWD.
Технические характеристики Wio Tracker L1 Pro:
- SoC – Nordic Semiconductor nRF52840
- CPU – 32-битный микроконтроллер Arm Cortex-M4F @ 64 МГц
- Память и хранилище – 1 МБ флэш-памяти, 256 КБ ОЗУ
- Беспроводная связь – Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee), 2,4 ГГц (запатентованная технология)
- Дисплей
- 1,3-дюймовый OLED-дисплей с разрешением 64 x 28
- Рабочее пространство – 34,5 мм x 23,0 мм x 1,47 мм
- Аудио – Встроенный зуммер
- Беспроводное соединение
- Bluetooth 5 LE — через SoC nRF52840
- LoRa – модуль Semtech SX1262 (Wio-SX1262), 862–930 МГц (поддержка внешней антенны)
- GNSS – модуль L76K с поддержкой GPS, BeiDou, ГЛОНАСС и QZSS
- USB – 1х порт USB Type-C для питания и программирования
- Расширение
- Разъем Grove для UART, I2C, GPIO
- Разъемы PTH для UART, I2C, GPIO и аналоговых сигналов
- Отладка – 5x контактных площадок для пайки SWD
- Разное
- Кнопки питания и сброса
- 4-позиционный джойстик и кнопка меню
- Желтый светодиод для статуса Mesh
- Желтый светодиод для солнечного входа
- Красный светодиод для индикации состояния зарядки
- Питание
- Вход USB Type-C – 5 В/1 А
- Вход солнечной энергии – 5 В/1 А
- Вход литий-ионного аккумулятора – 3,7 В/1 А (в комплект входит аккумулятор емкостью 2000 мАч)
- Размеры – 181 x 56 x 26 мм (корпус, напечатанный на 3D-принтере)
- Сертификации – FCC, CE, RoHS
Блок-схема для серии Wio Tracker L1
Wio Tracker L1 Pro поставляется с предварительно установленной прошивкой Meshtastic с открытым исходным кодом для бесшовной настройки для дальних, маломощных сетей связи прямо из коробки. Прошивку можно обновлять или настраивать через USB или обновления по воздуху (OTA) для гибкости.

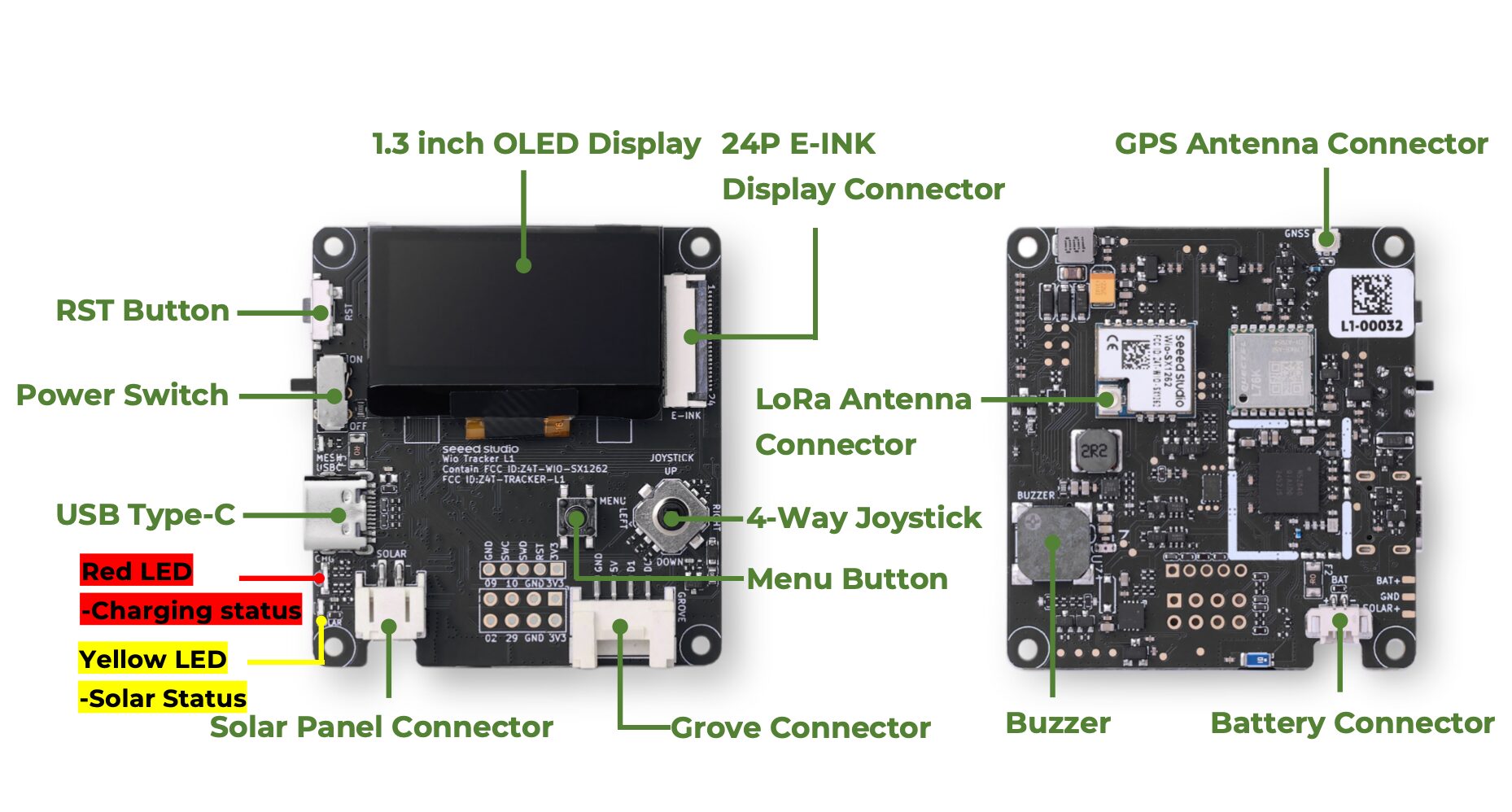

Серия Wio Tracker L1 с Wio Tracker L1 / L1 Pro / L1 Lite / L1 E-Ink
Wio Tracker L1 Series выпускается в четырех версиях. Версия Lite имеет LoRa и GPS, но не имеет экрана и корпуса — отлично подходит, если вам нужно что-то простое для разработки. Обычная L1 добавляет небольшой 1,3-дюймовый OLED для базового дисплея. L1 Pro включает тот же OLED, но добавляет встроенную батарею емкостью 2000 мАч и корпус в качестве готового к использованию решения. Версия E-Ink заменяет OLED на маломощный 2,13-дюймовый E-Ink экран, который легче читать при ярком солнечном свете. Все они поставляются с предустановленным Meshtastic, поддерживают LoRa (862–930 МГц), GPS, Bluetooth и могут работать от USB, солнечной батареи или аккумулятора. Более подробную информацию о продуктах и инструкции по началу работы можно найти на Wiki.
Мы уже писали о платформах Wio Tracker от Seeed Studio в прошлом, включая самый первый Wio Tracker с GPS, Bluetooth 3.0 и GSM-подключением, который мы рассмотрели в 2017 году, а совсем недавно мы рассмотрели комплект разработчика Wio Tracker 1110, предназначенный для работы с сетью Meshtastic. Сейчас существует множество готовых к использованию устройств Meshtastic, таких как работающий от батареи Wio Tracker L1 Pro, например, очень похожий телефон ThinkNode M2 Meshtastic на базе ESP32-S3 от Elecrow (обзор скоро), LILYGO T-Deck Pro и T-Deck Plus с атмосферой Blackberry, Rakwireless WisMesh TAP с сенсорным дисплеем, компактный S5 Trekker и многие другие.
Wio Tracker L1 Pro можно купить напрямую в магазине Seeed Studio за 39,90$ или за 43,54$ на AliExpress .
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
