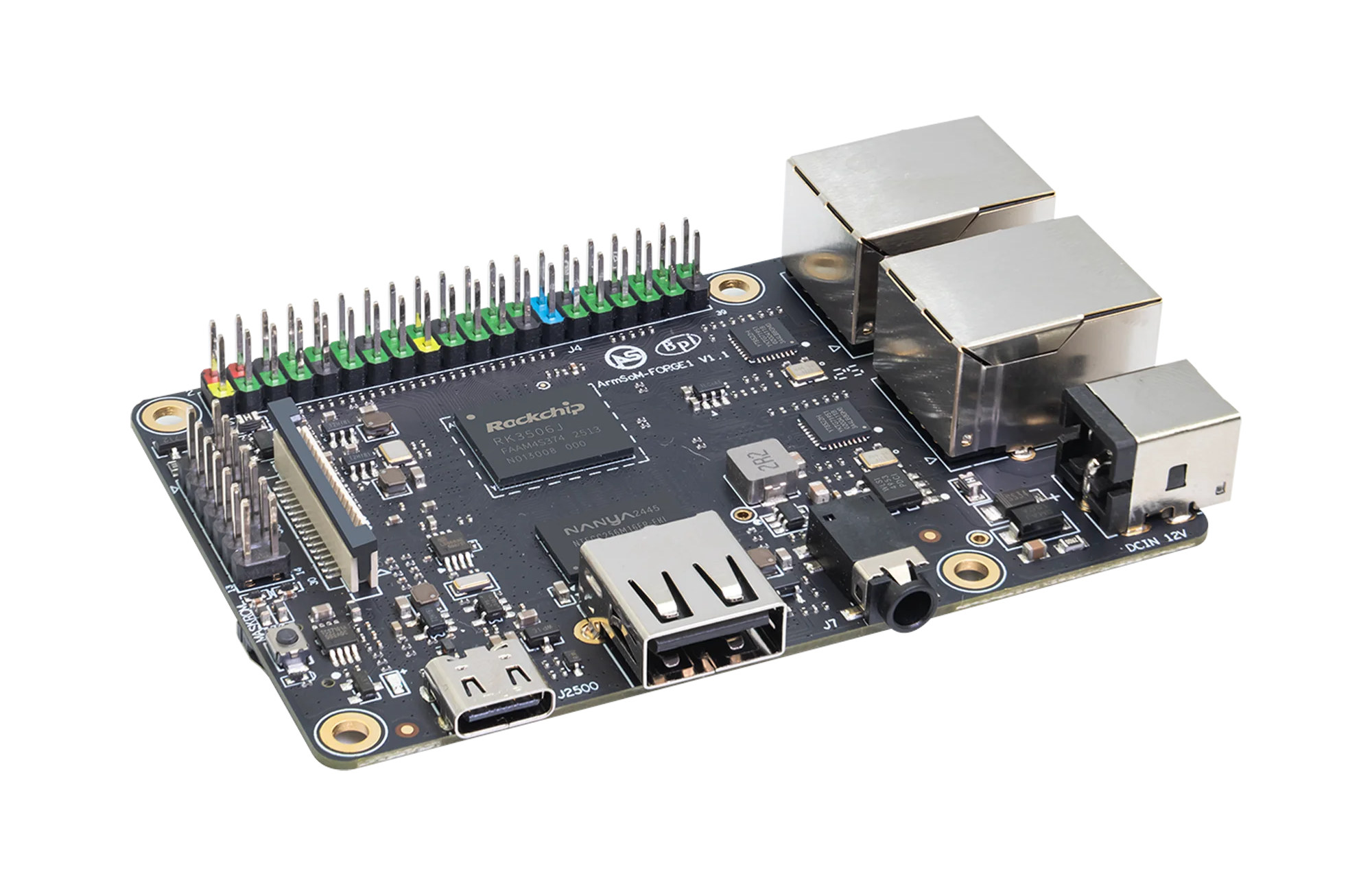

Banana Pi BPI-Forge1, также известный как ArmSoM Forge1, представляет собой промышленный одноплатный компьютер (SBC) на базе трехъядерного процессора Rockchip RK3506J Cortex-A7, предназначенный для приложений Smart Audio, HMI и автоматизации производства.
Forge1 оснащен 512 МБ ОЗУ, 512 МБ флэш-памяти NAND, двумя портами Fast Ethernet, разъемом дисплея MIPI DSI, портами USB Type-A и Type-C, аудио-разъемом, 40-контактным разъемом GPIO, частично совместимым с Raspberry Pi HAT, и 14-контактным разъемом с выходом динамика, входом микрофона, RS-485 и CAN Bus.
Технические характеристики Banana Pi BPI-Forge1:
- SoC – Rockchip RK3506J
- CPU
- 3х ядра Arm Cortex-A7 до 1,5 ГГц
- Ядро реального времени Arm Cortex-M0
- GPU – только 2D GPU
- Нет VPU, нет NPU
- CPU
- Системная память – 512 МБ DDR3L
- Хранилище
- 512 МБ SPI NAND флэш-памяти
- Карта MicroSD
- Интерфейс дисплея – 2-канальный разъем MIPI DSI до 1280 x 1280 при 60 кадрах в секунду
- Аудио
- 3,5-мм аудиоразъем
- Динамик и микрофон через разъем расширения
- Сетевые возможности – 2x порта Ethernet RJ45 100 Мбит/с
- USB
- 1x порт USB Type-C для питания (PD) и программирования
- 1x USB 2.0 хост-порт
- Расширение
- 40-контактный разъем GPIO с UART, SPI, I2C, I2S, PWM, 5 В, 3,3 В и GND (в основном), совместимый с разъемом на одноплатных компьютерах Raspberry Pi
- 14-контактный разъем с динамиком, микрофоном, RS485 и CAN-шиной
- Разное
- MaskROM key
- Часы реального времени LK8563S
- Блок питания – 12В/2А
- Размеры – 92 x 60 мм.
- Диапазон температур – от -40°C до 85°C
Компания предоставляет Linux SDK для одноплатного компьютера Rockchip RK3506J на базе Buildroot и Linux 6.1.99, работающего на ядрах Cortex-A7, а также RT-Thread RTOS, работающего на ядре Cortex-M0.
Документация содержит больше информации об оборудовании, например, распиновку 40-контактных и 16-контактных разъемов, а также инструкции по началу работы с последовательной консолью, RTC, аудиозаписью и воспроизведением и CAN Bus. Это все еще в процессе, поскольку спецификации неполные, инструкции для MIPI DSI и RS-485 отсутствуют и т. д. Тем не менее, это все же лучше, чем то, что мы имеем с системой-на-модуле Forlinx FET3506J-S RK3560J, для которой полностью отсутствует какая-либо публичная документация.
Banana Pi BPI-Forg1 можно купить на AliExpress примерно за 24$, а 7-дюймовый дисплей (разрешение не указано) предлагается за 52$ в качестве опции. Rockchip RK3506J и Forge1 SBC будут оставаться в производстве по крайней мере до мая 2035 года, или, другими словами, это 10-летнее обязательство по жизненному циклу.
Обновлено: статья была первоначально опубликована 26 марта 2025 года и обновлена после появления на AliExpress.
