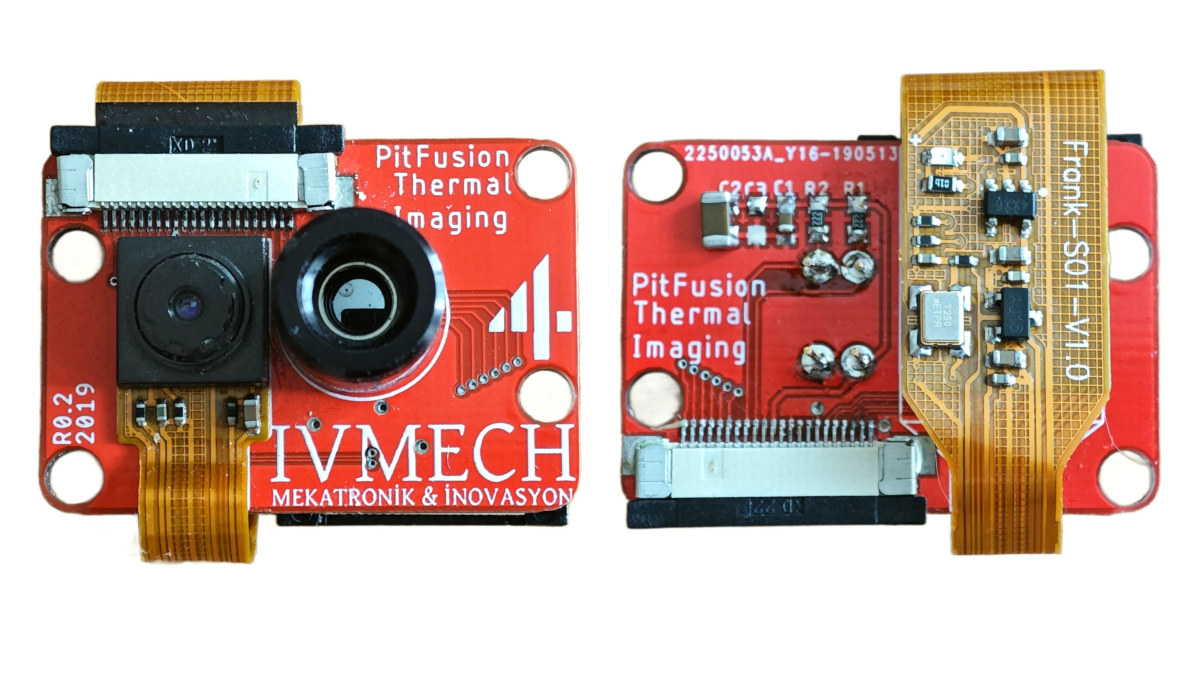

Термовизор PitFusion от IVMECH Mechatronics разработан для Raspberry Pi и основан на тепловом сенсоре Melexis MLX90640 с разрешением 32×24 и RGB-сенсоре Adafruit 0V5647, сопоставимом с Raspberry Pi Camera Module v1.3.
Комплект позволяет одновременно захватывать тепловые и видимые изображения, что может быть полезно для автоматизации, робототехники, систем безопасности (обнаружение движения людей/животных), бесконтактного измерения температуры и мониторинга окружающей среды.
Характеристики PiFusion:
- Тепловой сенсор – Adafruit MLX90640 с массивом 32×24 пикселей
- Камера – Adafruit 0V5647, аналогичная RPi Camera Module v1.3 с разрешением 2592×1944
- Диапазон температур – от -40°C до 300°C
- Частота кадров – до 32 Гц (термовизор), 30 кадр/с (камера)
- Спектральный диапазон – 8–14 мкм (оптимален для обнаружения людей и объектов)
- Интерфейсы подключения – I2C (термовизор), CSI (камера)
- Габариты – 40×30×10 мм
- Вес – 15 грамм
По заявлению IVMECH, термовизор совместим с Raspberry Pi и поддерживает программирование на Python, OpenCV и пользовательские API. Все ресурсы, включая Python-скрипт для визуализации тепловых и RGB-слоев с регулируемой прозрачностью, инструкции по использованию модуля с Raspberry Pi OS и (вскоре) файлы аппаратного дизайна, доступны на GitHub .
Низкоразрешительный тепловой сенсор Melexis MLX90640 уже встречался в DIY-устройствах, например, M5Stack Thermal Camera 2 Unit объединяет его с беспроводным SoC ESP32. Преимущество PitFusion — интеграция термовизора и RGB-камеры в один модуль, что обычно характерно для более дорогих решений.
| PitFusion | Thermal Imaging Module | IR Thermal Camera | PureThermal 3 | Tracam Thermal | |
|---|---|---|---|---|---|
| Manufacturer | Ivmech Mechatronics | Waveshare | Adafruit | GroupGets | Lextar |
| Thermal Resolution | 32 x 24 | 80 x 62 | 32 x 24 | 160 x 120 | 324 x 256 |
| Thermal Frame Rate | Up to 32 Hz | Up to 25 Hz | Up to 32 Hz | Unknown | Unknown |
| Image Sensor | 5 MP | None | None | None | ~2 MP (estimated) |
| Thermal Overlay | Yes | No | No | No | No |
| Price | $140 | $89 | $75 | $383 | > $400 |

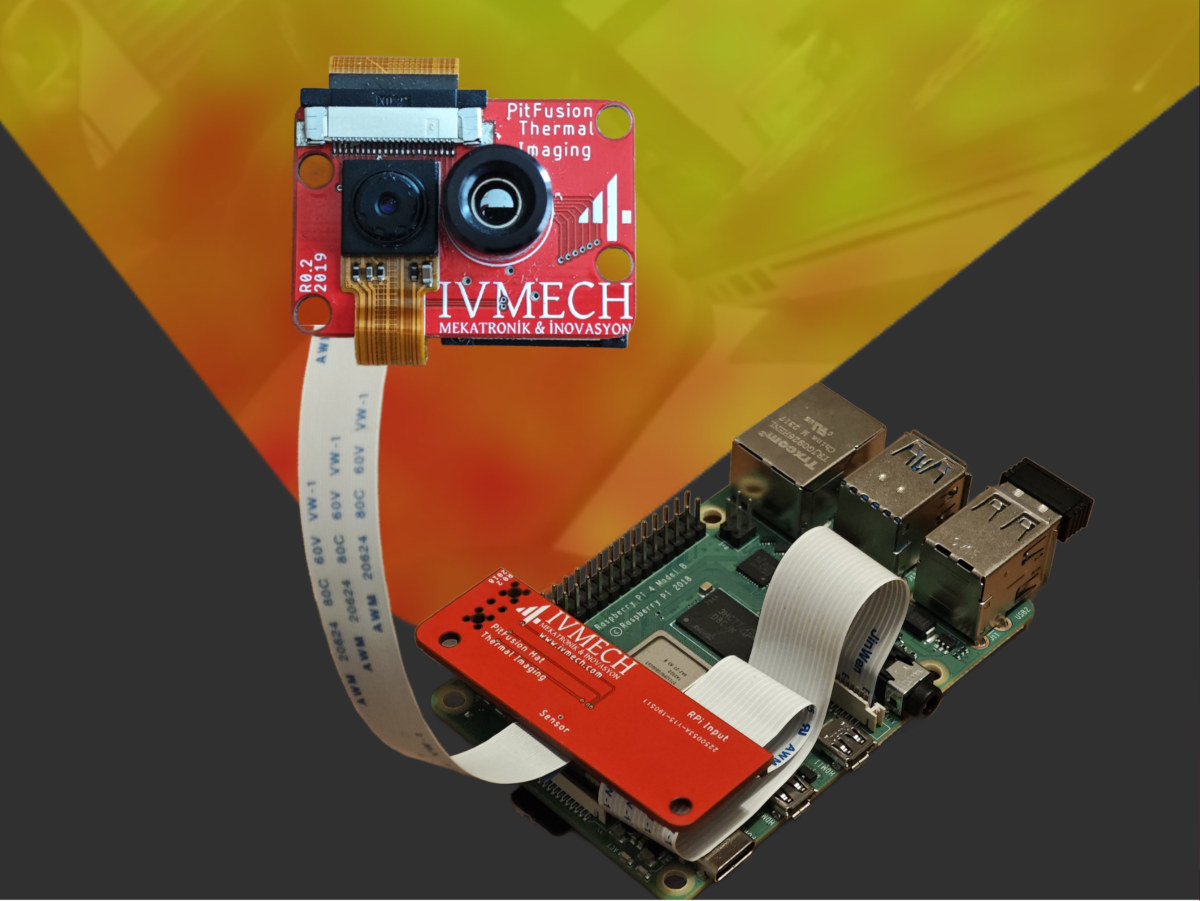

Термовизор PitFusion для одноплатных компьютеров Raspberry Pi теперь доступен на Crowd Supply . Стандартный комплект (модуль, HAT для Raspberry Pi и FFC-кабель) можно зарезервировать за $140. Доставка стоит $8 по США и $18 в другие страны, отправки начнутся в сентябре 2025 года. Это не первая камера компании для Raspberry Pi: ранее мы писали о Ivport Stereo CM Breakout board для Raspberry Pi Compute Module , поддерживающей две камеры.
