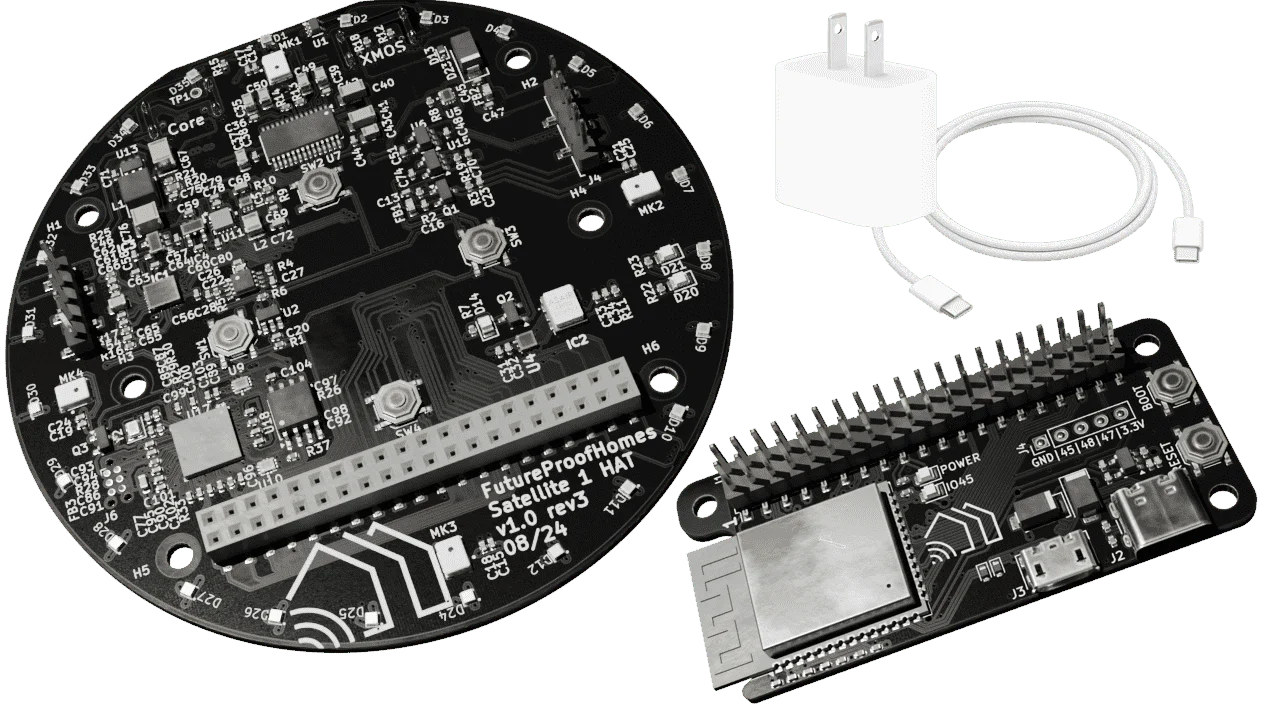

Комплект разработчика Satellite1 от FutureProofHomes — это самодельный голосовой помощник, состоящий из платы ESP32-S3 с Wi-Fi и Bluetooth под управлением ESPHome и аудио-системы на базе аудио-процессора XMOS XU316, предназначенной для обеспечения совместимости с Home Assistant.
Его можно использовать как смарт-колонку с усилителем 25 Вт, разъемом для наушников и встроенным массивом из 4 микрофонов, музыкальный проигрыватель и систему мониторинга окружающей среды с датчиками температуры, влажности, освещенности и присутствия. HAT также можно использовать с Raspberry Pi с 40-контактным разъемом GPIO, а два дополнительных 40-контактных разъема зарезервированы для будущих аксессуаров.
Характеристики комплекта разработчика Satellite1:
- Беспроводная SoC – Espressif Systems ESP32-S3
- CPU – двухъядерный 32-битный процессор LX7, работающий на частоте 240 МГц
- Память – 512 КБ SRAM, 8 МБ PSRAM.
- Хранилище – 16 МБ флэш-памяти
- Беспроводная связь – WiFi 4 и Bluetooth 5.x
- Аудио-процессор – XMOS XU316 (XU316-1024-QF60V-I32) 16-ядерный 32-битный RISC-процессор с тактовой частотой 800 МГц, производительностью 3200 MIPS, 1024 КБ SRAM и 8 МБ флэш-памяти.
- Аудио
- Линейный выход: PCM5122
- Монодинамик мощностью 25 Вт: TAS2780 (требуется адаптер питания 9 В @ 3 А, входит в комплект)
- 3,5-мм разъем для наушников
- 4х высокопроизводительных микрофона; примечание: на данный момент в прошивке XMOS поддерживаются только два из них, но в будущем обновлении прошивки это будет исправлено.
- Датчики:
- Окружающий свет: LTR-303ALS
- Температура и влажность: AHT20
- Дополнительно: добавьте собственный LD2410 или LD2450 для обнаружения присутствия человека с помощью радара миллиметрового диапазона.
- Расширение
- 40-контактный разъем GPIO для Raspberry Pi
- 2x 40-контактных разъема расширения для будущих аксессуаров
- Разное
- 4 программируемые тактильные кнопки
- 24x светодиода NeoPixel RGB
- Требования к питанию
- 5 В с разъемом для наушников
- Рекомендуемое напряжение 9 В при 3 А для стандартного усиления динамиков.
- Поддерживает до 20 В при 1,5 А для усиления больших динамиков.
- Размеры – 88 x 88 x 10 мм.
- Вес – 44 грамма.
Комплект для разработки Satellite1 PCB в корпусе, напечатанном на 3D-принтере, для создания голосового помощника Home Assistant своими руками.
Компания предоставляет 3D-файлы и инструкции для корпуса с защелкой, который можно напечатать на одной пластине. Пользователям нужно будет принести свой собственный динамик, и компания рекомендует модели от Dayton Audio, Tectonic и GRS. Дополнительный датчик mmWave также не входит в комплект.
Схемы в формате PDF и некоторые рендеры платы ESP32-S3 CORE и расширения XU316 HAT размещены на GitHub, а инструкции по началу работы с конфигурацией Home Assistant, настройкой прошивки и т. д. можно найти на веб-сайте документации.
Плата Satellite1 HAT с 2x 40-контактными разъемами расширения
В некотором смысле Satellite1 Dev Kit имеет дизайн, очень похожий на ReSpeaker Lite Voice Assistant Kit и Nabu Casa’s Voice Preview, поскольку все они оснащены той же комбинацией ESP32-S3 + XU316, оптимизированной для голосового управления Home Assistant. Однако Satellite1 поддерживает гораздо более мощные динамики мощностью до 25 Вт вместо динамиков мощностью 5 Вт и 3 Вт для решений Seeed Studio и Nabu Case. Он также интегрирует датчики для мониторинга окружающей среды, а будущие возможности расширения потенциально лучше благодаря двум 40-контактным разъемам расширения.
Комплект разработчика Satellite1 уже доступен для предварительного заказа по цене 79,99 долл. США, отправка запланирована на июнь 2025 г. Кроме того, вы можете приобрести плату Satellite1 HAT всего за 54,99 долларов США , чтобы подключить ее к Raspberry Pi или совместимому одноплатному компьютеру с 40-контактным разъемом GPIO или к компьютеру через USB-C.
