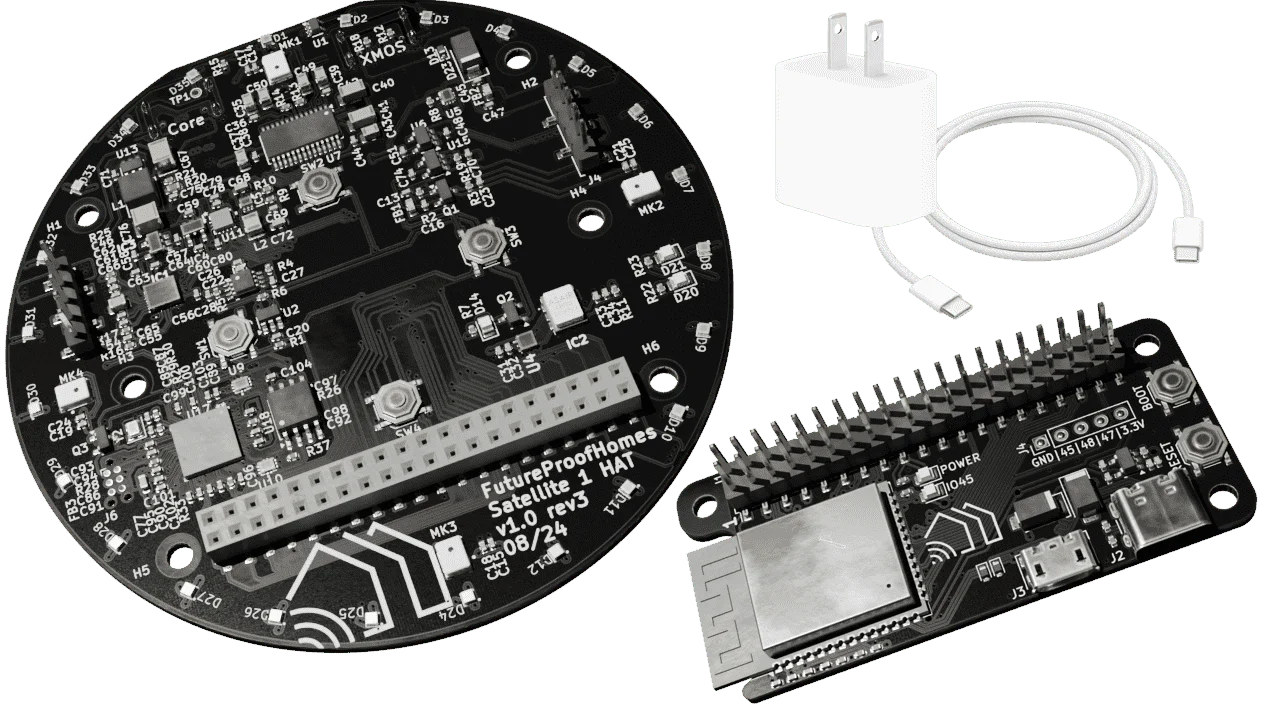

Satellite1 Dev Kit от FutureProofHomes представляет собой DIY голосовой помощник, состоящий из платы ESP32-S3 с Wi-Fi и Bluetooth под управлением ESPHome и аудио-HAT на базе аудиопроцессора XMOS XU316, разработанный для совместимости с Home Assistant.
Устройство может использоваться как умная колонка с усилителем мощностью 25 Вт, разъемом для наушников и встроенной 4-микрофонной решеткой, музыкальный проигрыватель и система мониторинга окружающей среды с датчиками температуры, влажности, освещенности и присутствия. HAT также совместим с Raspberry Pi через 40-контактный разъем GPIO, а два дополнительных 40-контактных разъема зарезервированы для будущих аксессуаров.
Характеристики Satellite1 Dev Kit:
- Беспроводной SoC – Espressif Systems ESP32-S3
- Процессор – двухъядерный 32-битный LX7 с тактовой частотой 240 МГц
- Память – 512 КБ SRAM, 8 МБ PSRAM.
- Накопитель – 16 МБ Flash
- Беспроводные интерфейсы – Wi-Fi 4 и Bluetooth 5.x
- Аудиопроцессор – XMOS XU316 (XU316-1024-QF60V-I32): 16-ядерный 32-битный RISC-процессор с тактовой частотой 800 МГц, производительностью 3200 MIPS, 1024 КБ SRAM и 8 МБ Flash.
- Аудио
- Линейный выход: PCM5122
- Монофонический динамик 25 Вт: TAS2780 (требуется блок питания 9 В @ 3 А, в комплекте)
- Разъем для наушников 3,5 мм
- 4 высокопроизводительных микрофона; примечание: текущая прошивка XMOS поддерживает только два, но будущее обновление обеспечит полную поддержку.
- Датчики:
- Освещенности окружающей среды: LTR-303ALS
- Температуры и влажности: AHT20
- Опционально: подключение LD2410 или LD2450 для детектирования присутствия человека с помощью радара миллиметрового диапазона
- Расширение
- 40-контактный разъем GPIO Raspberry Pi
- 2 разъема расширения на 40 контактов для будущих аксессуаров
- Прочее
- 4 программируемые тактильные кнопки
- 24 RGB-светодиода NeoPixel
- Требования к питанию
- 5 В при использовании разъема для наушников
- Рекомендуется 9 В @ 3 А для стандартного усиления динамика.
- Поддерживается до 20 В @ 1,5 А для усиления более мощных динамиков.
- Габариты – 88 x 88 x 10 мм
- Масса – 44 грамма
Компания предоставляет 3D-файлы и инструкции для сборки корпуса с защелками, печатаемого на одной платформе. Пользователям потребуется собственный динамик; рекомендуются модели Dayton Audio, Tectonic и GRS. Опциональный датчик миллиметрового диапазона в комплект не входит.
PDF-схемы и рендеры платы ESP32-S3 CORE и расширения XU316 HAT доступны на GitHub , а инструкции по настройке Home Assistant, кастомизации прошивки и другим аспектам представлены на сайте документации .
Конструктивно Satellite1 Dev Kit схож с ReSpeaker Lite Voice Assistant Kit и Nabu Casa’s Voice Preview , поскольку все решения используют комбинацию ESP32-S3 + XU316, оптимизированную для голосового управления Home Assistant. Однако Satellite1 поддерживает более мощные динамики до 25 Вт против 5 Вт и 3 Вт у решений Seeed Studio и Nabu Casa. Дополнительные преимущества: интегрированные датчики мониторинга среды и расширенные возможности подключения благодаря двум 40-контактным разъемам.
Satellite1 Dev Kit уже доступен для предзаказа за $79,99 с плановой отгрузкой в июне 2025 года. Альтернативно, можно приобрести только плату Satellite1 HAT за $54,99 для подключения к Raspberry Pi, совместимому одноплатному компьютеру с 40-контактным GPIO или ПК через USB-C.
