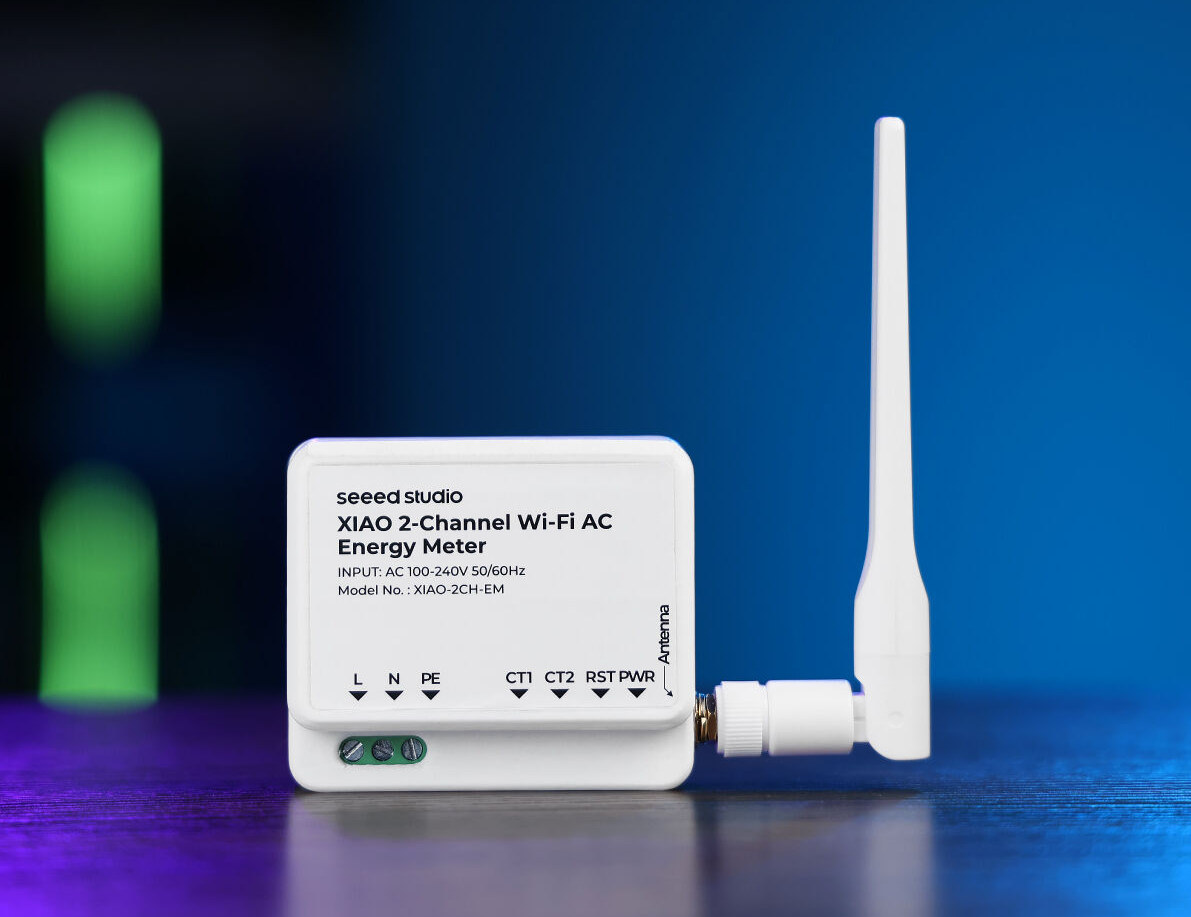

Двухканальный Wi-Fi-счетчик электроэнергии переменного тока XIAO от Seeed Studio представляет собой измеритель мощности на базе ESP32-C6 (XIAO ESP32-C6) с двумя независимыми разъемами для токоизмерительных зажимов (CT ) для безопасного измерения потребляемой мощности при размещении вокруг одного из проводов кабеля переменного тока.
В прошлом году мы рассмотрели одноканальный измеритель мощности SONOFF POW Ring с eWelink и Home Assistant, а до этого мы также рассматривали модели, поддерживающие несколько токоизмерительных зажимов, до 16 зажимов с монитором энергии Emporia Vue Gen 2. Двухканальный измеритель энергии переменного тока Wi-Fi XIAO предлагает золотую середину с поддержкой двух токоизмерительных зажимов, измеряющих до 35 А каждый.
Характеристики двухканального Wi-Fi-счетчика электроэнергии переменного тока XIAO:
- Беспроводной модуль – плата XIAO ESP32C6
- Беспроводной микроконтроллер – Espressif Systems ESP32-C6
- Процессор
- Одноядерный 32-битный RISC-V с тактовой частотой до 160 МГц
- Маломощное ядро RISC-V с частотой до 20 МГц
- Память – 512 КБ SRAM, 16 КБ маломощной SRAM
- Хранилище – 320 КБ ПЗУ и 4 МБ флэш-памяти
- Беспроводная связь – 2,4 ГГц WiFi 6; (Другие протоколы, поддерживаемые ESP32-C6, но не упомянутые в спецификациях: Bluetooth 5.0 LE/Mesh, радио 802.15.4 для Zigbee 3.0 и Thread; совместимость с Matter)
- Процессор
- USB – порт USB Type-C для программирования
- Беспроводной микроконтроллер – Espressif Systems ESP32-C6
- Антенна – Внешняя стержневая антенна 81 дБи 2,4 ГГц
- Входные терминалы
- L (фаза), N (нейтраль), PE (защитное заземление)
- Номинал переменного тока – 100-240 В~50/60 Гц
- Микросхема измерения без калибровки – BL0939
- 2х входа трансформаторного тока и зонды
- Диапазон обнаружения: от 0 до 100 А (зонд)
- Точность: 1%
- Коэффициент поворота: 1:2000
- Диэлектрическая прочность: переменный ток 3,5 кВ/1 мин 50 Гц
- Диапазон измерения тока – 10 мА-35 А при 1 мОм (счетчик энергии)
- Активная электрическая энергия – от 1 Вт до 7700 Вт при 1 мОм
- Размеры – 70 x 58 x 38 мм (корпус, напечатанный на 3D-принтере)
Содержимое комплекта
Счетчик энергии переменного тока XIAO 2-Channel AC Wi-Fi Energy Meter поставляется с предварительно установленной прошивкой ESPHome для мониторинга двух независимых цепей переменного тока через Home Assistant. Устройство особенно полезно для мониторинга производства солнечной энергии и отслеживания отдельных приборов, если вы можете легко разделить фазный и нейтральный кабели, поскольку зажим должен быть размещен только вокруг одного из проводов, как мы отметили много лет назад при тестировании цифрового зажимной мультиметр MT87.
Seeed Studio предоставляет инструкции по подключению счетчика электроэнергии и токоизмерительных зажимов, а также шаги по настройке шлюза Home Assistant Green для работы с решением.
Инструкции по электропроводке и установке
Диаграмма энергопотребления на панели Home Assistant
Seeed Studio продает XIAO 2-ch AC WiFi Energy Meter за 29,32$ на AliExpress или за 28,70$ в интернет-магазине. Компания также сообщила нам, что измеритель мощности будет доступен на Amazon в ближайшие несколько недель. Для сравнения, одноканальное SONOFF POW Ring продается за 34,90$ , но оно также поставляется со встроенным дисплеем, встроенным реле и поддерживает до 100 А, в то время как модель Seeed Studio, судя по информации в Wiki, ограничена 35 А. Paisit уже делал обзор POW Ring в прошлом году, и вскоре он получит образец для обзора XIAO 2-ch AC WiFI Energy Meter, поэтому посмотрим, как они будут сравниваться.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
