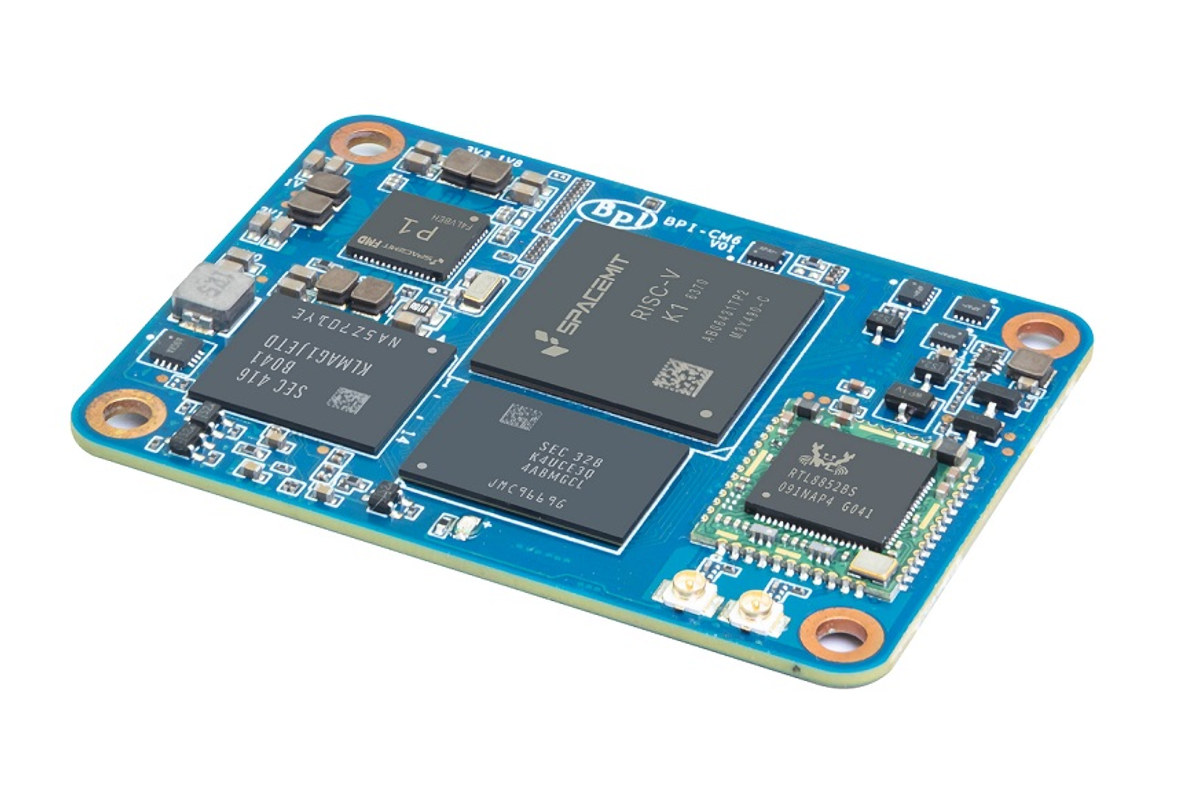

Banana Pi BPI-CM6 — это восьмиядерная система-на-модуле RISC-V, совместимая с платами-носителями Raspberry Pi CM5.

Banana Pi BPI-CM6 — это восьмиядерная система-на-модуле SpacemIT K1 RISC-V, которая соответствует дизайну Raspberry Pi CM5 и предлагает до 16 ГБ оперативной памяти LPDDR4, до 128 ГБ флэш-памяти eMMC, контроллер Gigabit Ethernet и модуль WiFi 6 + Bluetooth 5.2.

Хотя он остается (в основном) совместимым с Raspberry Pi CM5, BPI-CM6 предоставляет некоторые дополнительные входы/выходы от K1 SoC через дополнительный 100-контактный разъем B2B. Компания также предлагает несущую плату размером с кредитную карту для RISC-V SoM с HDMI, двумя GbE, двумя разъемами M.2 PCIe x2, несколькими портами USB и многим другим.

Технические характеристики Banana Pi BPI-CM6:

  • SoC – SpacemIT K1
    • Процессор – 8-ядерный процессор X60 RISC-V с тактовой частотой 1,6 ГГц
    • Графический процессор – Imagination IMG BXE-2-32 @ 819 МГц с поддержкой OpenGL ES3.2, Vulkan 1.3, OpenCL 3.0; 20 ГФЛОПС
    • VPU – декодирование/кодирование H.265 и H.264 1080p60
    • NPU – отсутствует, но ядра RISC-V могут обеспечивать до 2,0 TOPS (INT8) с расширением RVV 1.0
    • Cовместимый RVA 22 Profile RVV 1.0
  • Системная память – 8 ГБ или 16 ГБ LPDDR4x
  • Память — 8 ГБ, 16 ГБ, 32 ГБ или 128 ГБ флэш-памяти eMMC 5.1
  • Подключение к сети
    • Контроллер Realtek RTL8211F Gigabit Ethernet
    • Беспроводной модуль Realtek RTL8852BS с двухдиапазонным WiFi 6 и Bluetooth 5.2, два разъема для антенн u.FL
  • 3x 100-контактных разъема «плата-плата» для ввода-вывода. Два (в основном) совместимы с Raspberry Pi CM5, а еще один для переноса дополнительных вводов-выводов
    • Видеовыход – HDMI 1.4, интерфейс MIPI DSI
    • Камера – 3x MIPI CSI
    • Сеть – Gigabit Ethernet
    • USB – 1x USB 3.0 + 2x USB 2.0
    • PCIe – 5-линейный PCIe 2.1
    • 10х последовательных интерфейсов UART
    • Примечание: Полная схема распиновки пока недоступна.
  • Управление питанием – P1 PMIC
  • Размеры – 55 x 40 мм (форм-фактор Raspberry Pi CM5)
  • Диапазон температур – от -40°C до 85°C

Поддержка программного обеспечения включает в себя дистрибутив Linux Bianbu на основе Ubuntu, Ubuntu, Debian и OpenWrt. Вы найдете ссылки на образы Armbian для Ubuntu и Debian, а также исходный код «Bianbu» для Linux 6.1, U-boot 2022.10 и OpenSBI на веб-сайте документации в процессе разработки.

Хотя Banana Pi BPI-CM6 должен работать на большинстве плат-носителей для Raspberry Pi CM4 или CM5, компания также разработала плату-носитель размером с кредитную карту, в полной мере использующую возможности модуля RISC-V.

Плата-носитель с ускорителем ИИ DeepX M1

Характеристики несущей платы:

  • Совместимая SoM – Banana Pi BPI-CM6, описанная выше
  • Хранилище
    • Слот для карты MicroSD
    • Дополнительный твердотельный накопитель NVMe через разъем M.2 M-Key (PCIe 2.1 x2)
  • Видеовыход – порт HDMI, 4-канальный MIPI DSI
  • Интерфейс камеры – 2x 4-канальных разъема MIPI CSI
  • Сетевые возможности – 2х порта Gigabit Ethernet RJ45
  • USB – порт USB 3.0, порт USB 2.0, порт USB-C OTG
  • Расширение
    • 2x разъема M.2 M-Key (PCIe 2.1 x2 каждый)
    • 26-контактный разъем GPIO
  • Разное
    • Кнопки питания, сброса и MaskROM.
    • Разъем батареи RTC
    • RGB-светодиод
    • DIP-переключатель для выбора загрузки
  • Питание – 12 В постоянного тока/3 А через разъем питания 5,5/2,1 мм
  • Размеры – 85 x 56 мм.

В марте компания Banana Pi также продемонстрировала гораздо более крупную плату-носитель промышленного шлюза управления, но пока неясно, поступит ли эта конструкция в продажу, поскольку это может быть внутренняя плата для тестирования или плата для конкретного заказчика.

Промышленный шлюз управления на базе Banana Pi BPI-CM6

BPI-CM6 — это не первый RISC-V SoM, совместимый с Raspberry Pi CM4/CM5, поскольку ранее мы видели Milk-V Mars CM и  Antmicro ARVSOM, оба основанные на StarFive JH7110 SoC. При этом BPI-CM6 оснащен более мощным восьмиядерным SoC K1 с дополнительными вводами/выводами.

Banana Pi BPI-CM6 SoM и несущие платы пока, похоже, не доступны, по крайней мере, онлайн. Это должно быть вопросом нескольких недель или месяцев.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
