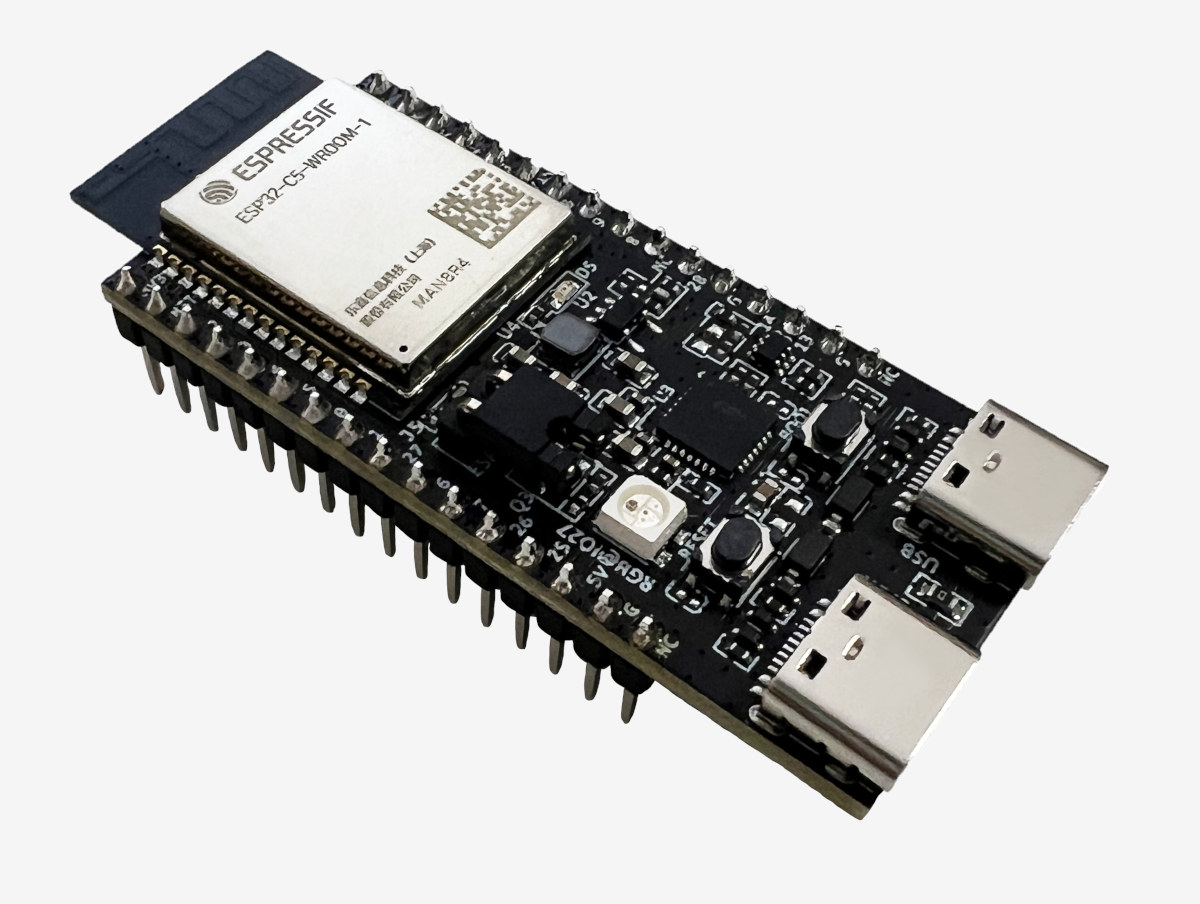

В массовое производство поступила двухдиапазонная система-на-чипе ESP32-C5 WiFi 6, выпущена плата ESP32-C5-DevKitC-1 по цене 15 долларов США

На днях Espressif Systems начала массовое производство беспроводного микроконтроллера ESP32-C5 RISC-V с двухдиапазонным (2,4/5 ГГц) WiFi 6, Bluetooth LE и 802.15.4 (Zigbee, Thread) подключением. ESP32-C5-DevKitC-1 сейчас находится в разработке и вскоре должна появиться в магазине Amazon компании.

До сих пор микроконтроллеры Espressif с поддержкой WiFi поддерживали только 2,4 ГГц WiFi, поскольку он дешевле и обеспечивает лучший диапазон для приложений IoT, но некоторые приложения могут выиграть от 5 ГГц WiFi, поэтому компания представила двухдиапазонный WiFi 6 и BLE RISC-V MCU ESP32-C5 в июне 2022 года. Разработка, вероятно, заняла больше времени, чем ожидалось, но в марте 2024 года была представлена документации для бета-платы ESP32-C5, и, наконец, компания на днях объявила о начале массового производства. В этом обзоре мы подробнее рассмотрим плату ESP32-C5-DevKitC-1, поскольку она отличается от бета-платы.

Технические характеристики ESP32-C5-DevKitC-1:

  • Беспроводной модуль – ESP32-C5-WROOM-1
    • SoC – ESP32-C5
      • Процессор
        • Одноядерный 32-битный процессор RISC-V с тактовой частотой до 240 МГц
        • Маломощное ядро ​​RISC-V с частотой 40 МГц, выступающее в качестве основного процессора для приложений, чувствительных к энергопотреблению
      • Память – 384 КБ SRAM на кристалле, поддержка внешней PSRAM
      • Хранилище – 320 КБ ПЗУ, поддержка внешней флэш-памяти
      • Подключение к сети
        • Двухдиапазонный 802.11ax WiFi 6 в диапазонах 2,4 ГГц и 5 ГГц с поддержкой стандарта 802.11b/g/n WiFi 4 для обратной совместимости
          • Полоса пропускания 20 МГц для режима 802.11ax
          • Полоса пропускания 20/40 МГц для режима 802.11b/g/n
          • Механизм OFDMA (множественный доступ с ортогональным частотным разделением) для восходящего и нисходящего каналов
          • Возможность MU-MIMO для нисходящей линии связи
          • Поддержка Target Wake Time (TWT) позволяет устройствам находиться в спящем режиме в течение длительного периода времени (важно для срока службы батареи)
        • Bluetooth 5.0 с низким энергопотреблением (LE)
        • Радио 802.15.4 для Zigbee 3.0 и Thread 1.3
    • Память – 8 МБ PSRAM
    • Хранилище – 4 МБ SPI флэш-памяти
    • Антенна на печатной плате
  • USB
    • Порт USB Type-C — USB 2.0 полной скорости до 12 Мбит/с (режим высокоскоростной передачи 480 Мбит/с не поддерживается). Используется для питания платы, прошивки приложений на чип, связи с чипом по протоколам USB, а также для отладки JTAG.
    • Порт USB Type-C – UART — используется для питания платы и записи приложения на чип; скорость передачи данных до 3 Мбит/с.
  • Расширение – 2x 16-контактных разъема GPIO со всеми входами/выходами, кроме SPI (используется флэш-памятью) – см. схему расположения выводов ниже
  • Разное
    • Светодиод питания (3,3 В)
    • RGB-светодиод, управляемый GPIO27
    • Кнопки загрузки и сброса
    • Перемычка J5 для измерения тока
  • Источник питания
    • 5 В через порты USB-C или контакты 5 В и GND
    • 3,3 В через контакты 3V3 и GND
    • Импульсный регулятор постоянного тока 5 В – 3,3 В
  • Размеры – 51,8 x 25,5 мм.

Схема распиновки

Плата ESP32-C5-DevKitC-1 похожа на плату ESP32-C6-DevKitC-1, за исключением того, что она использует модуль ESP32-C6-WROOM-1 с двухдиапазонным WiFi 6. ESP32-C5 SoC, модули WROOM и devkit будут официально поддерживаться в предстоящем ESP-IDF v5.5. Поддержка Arduino, вероятно, займет еще несколько месяцев. Инструкции можно найти на странице документации. ESP32-C5 также можно использовать в качестве беспроводного сопроцессора, подключенного к хост-микроконтроллеру или прикладному процессору с помощью ESP-AT или ESP-Hosted.

Хотя плату ESP32-C5-DevKitC-1 можно купить напрямую на Aliexpress, вам нужно будет связаться с отделом продаж Espressif Systems, чтобы получить образцы ESP32-C5 SoC, модуля ESP32-C5-WROOM-1 или готовящегося к выпуску модуля ESP32-C5-MINI-1U с внешней антенной. Более подробную информацию можно найти на странице продукта, но учтите, что нам не удалось найти техническое описание, а общедоступная документация ограничена. Остается надеяться, что сайт скоро обновится.

Технические документы ESP32-C5 (30 апреля 2025 г.)

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
