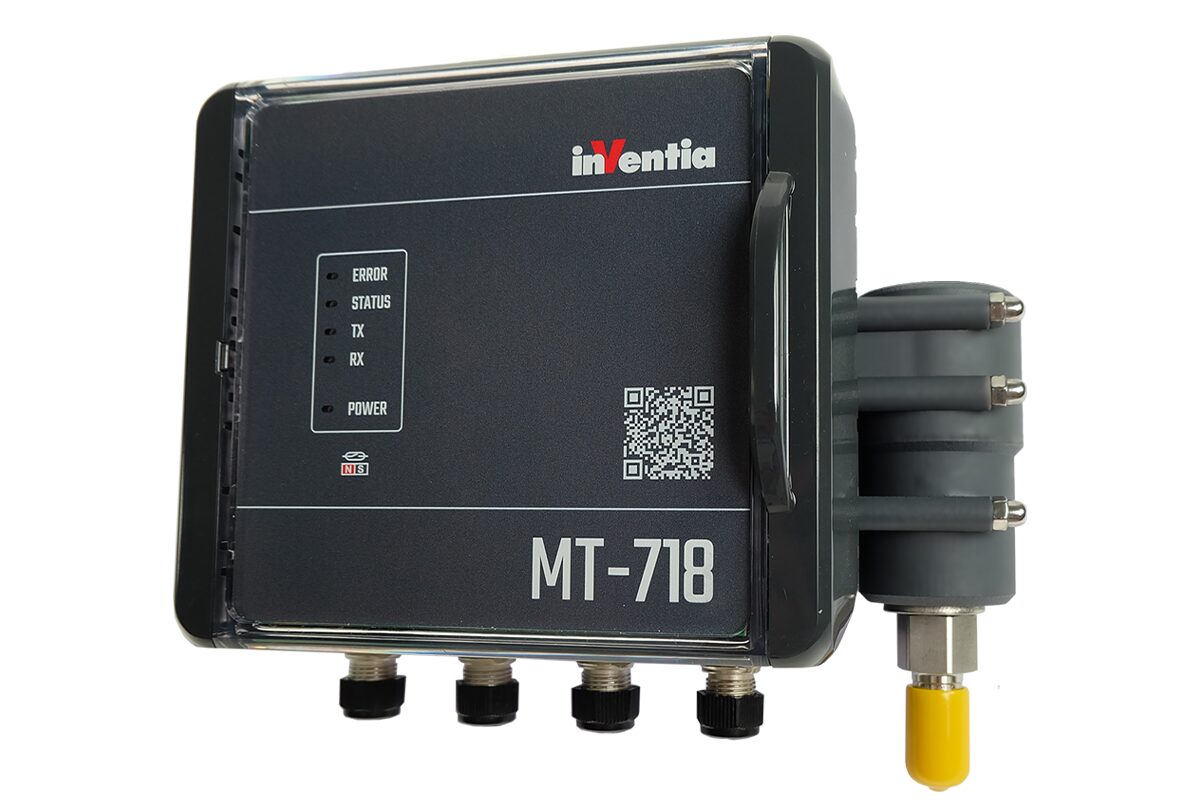

Inventia MT-718 PS — промышленный телеметрический регистратор с питанием от аккумулятора и степенью защиты IP68, оснащенный датчиками окружающей среды и возможностью подключения к сотовой сети Интернета вещей

Inventia MT-718 PS — это компактный промышленный телеметрический регистратор с питанием от батареи, предназначенный для мониторинга, регистрации и передачи данных в промышленных и экологических приложениях, особенно в областях, где ограничено электроснабжение и доступ к инфраструктуре. Он поддерживает подключение 2G/4G LTE Cat 1 или NB-IoT/LTE Cat M1 (eMTC) и поставляется с водонепроницаемым корпусом класса IP68, что позволяет работать под водой на глубине до 2 метров в течение 24 часов.

Ключевые особенности включают пять двоичных/счетчиковых входов, два аналоговых входа (0–5 В с опцией преобразования 4–20 мА) и встроенные датчики давления (0–10 бар), температуры и влажности, а также RS-485 с поддержкой Modbus RTU. Регистратор также имеет два цифровых выхода, может хранить до 60 000 записей с интервалом в 1 секунду, предлагает дополнительный OLED-дисплей и поддерживает обновления прошивки OTA. Он питается от сменных щелочных или литиевых батарей для длительной работы без обслуживания и включает обнаружение несанкционированного доступа с помощью датчика крышки.

Операционная система MT-718 может использоваться для мониторинга водопроводных сетей (расход, давление, уровень), автоматизации, интеграции систем IoT, измерения состояния окружающей среды, удаленной диагностики и управления, а также систем безопасности/сигнализации.

Технические характеристики Inventia MT-718 PS:

• Модуль связи
  • SIMCOM A7672E (Европа, Азия) – 2G/4G LTE Cat.1
    • 2G: 900, 1800 МГц
    • 4G (LTE Cat 1): B1, B3, B5, B7, B8, B20
  • SIMCOM SIM7070G (по всему миру) – LTE Cat.M1/NB-IoT + резервный 2G
    • 2G: 850, 900, 1800, 1900 МГц
    • Диапазоны LTE Cat M/Cat NB: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28 (Cat M), B66, B85
  • Антенна – внешний разъем SMA-F, сопротивление 50 Ом
• Хранилище
  • 8 МБ или 16 МБ FLASH (опция)
  • 30 000 или 60 000 записей
  • Минимальный интервал записи – 1 секунда.
• Дисплей – 1,5-дюймовый OLED RGB-дисплей с разрешением 128×128
• USB – 1х порт USB-C для локальной конфигурации
• Последовательный порт – RS485 (скорость передачи 1200–9600 бит/с, 16 блоков данных)
• Входы и выходы
  • 5x двоичных/счетных входов (I1–I5)
    • Поляризация контакта – 3В
    • Максимальная частота счета – 250 Гц
    • Минимальная длительность импульса – 2 мс.
    • Входное сопротивление > 600 кОм
    • Максимальное напряжение – 30 В
    • Максимальный ток – 50 мА
  • 2x аналоговых входа (AN1–AN2)
    • Диапазон измерения – 0–5 В
    • Разрешение – 12 бит
    • Точность – ±0,5%
    • Возможность преобразования сигналов 4–20 мА в сигналы 0–5 В постоянного тока
  • 2x двоичных выхода (Q1–Q2)
    • NMOS-транзистор с открытым стоком
    • Максимальное напряжение – 30 В, 250 мА
• Датчики
  • Встроенный датчик давления (0–10 бар, точность ±0,5%)
  • Встроенный цифровой датчик температуры и влажности, установленный снаружи корпуса
  • 1-проводной интерфейс для подключения внешнего датчика температуры
  • Датчик открытия крышки (обнаружение несанкционированного доступа)
  • Датчик расхода заряда аккумулятора
• Разное
  • Дополнительный интерфейс BLE (Bluetooth Low Energy)
  • Связь с внешним GPS-приемником (поддерживает протоколы CMOS TTL, RS-485, NMEA)
  • RTC (часы реального времени) с резервным питанием от батареи
  • Регистратор данных с настраиваемыми расписаниями и триггерами на основе событий
  • Почасовые переменные сигналы тревоги
  • Спонтанная (событийная) или запланированная передача данных
  • Программное обеспечение для удаленного управления (пакетная передача или BLE)
  • Удаленное обновление прошивки
  • Встроенная опция SIM-карты для резервирования сети (2х независимые сети GSM)
• Питание
  • Вход внешнего питания – 3,0–8,0 В постоянного тока
  • Максимальный импульсный ток – <3А
  • Средний ток в спящем режиме – <250 мкА
  • Дополнительный внешний источник питания (модуль MT-CPV)
  • Варианты внутреннего аккумуляторного блока
    • 6х щелочных батареек (4,5 В / 32 Ач)
    • 6х литиевых батарей (3,6 В / 78 Ач)
  • Датчик расхода заряда аккумулятора
  • Выходы напряжения (питание внешних датчиков)
    • Выход с ключом – 0–5 В постоянного тока, макс. 100 мА, точность ±2% («Ключ» означает, что он включается только при необходимости для экономии энергии (для эффективности работы батареи))
    • Стандартный выход VH – 15 В или 24 В постоянного тока (настраивается), максимально 50 мА, точность ±5% (используется для питания внешних промышленных датчиков)
    • Выход Vs – (5,0 ± 0,1) В, максимально 100 мА (фиксировано на уровне 5,0 В ± 0,1 В)

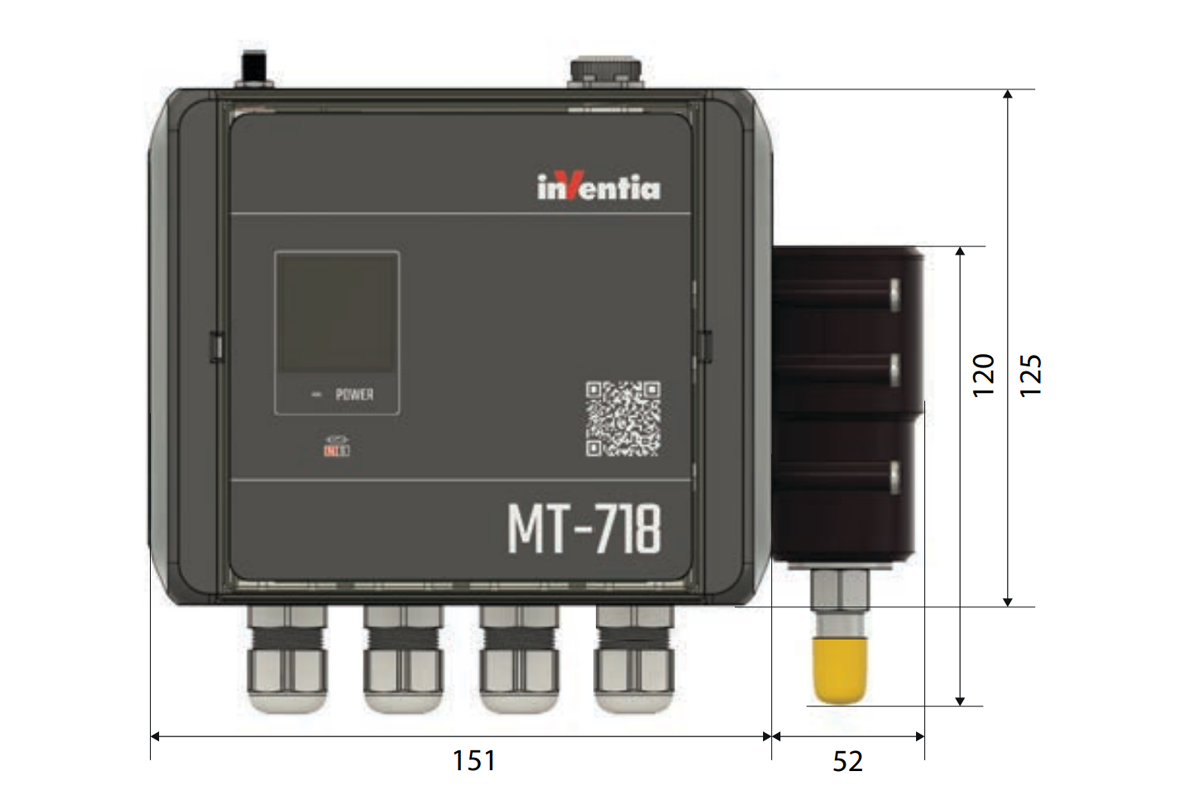

• Размеры – 151 x 125 x 90 мм; 4х крепежных отверстия: Ø4 мм, расстояние 127 × 108 мм
• Вес (с батареями) – 1,42 кг.
• Диапазон температур
  • Щелочные батареи: от -20°C до +55°C
  • Литиевые батареи: от -30°C до +65°C
• Материал корпуса – Поликарбонат (UL94V-0)
• Степень защиты – IP68 (погружение в воду на глубину 2 м в течение 24 ч)
• Сертификации – сертифицировано по ISO 9001:2015

Устройство оснащено встроенными алгоритмами, такими как PRV Time, PRV Flow и Geonor M-600 для расширенной автоматизации и управления. PRV Time и PRV Flow позволяют точно контролировать давление и оптимизировать производительность водопроводной сети. Алгоритм Geonor M-600 поддерживает прямую интеграцию с осадкомером Geonor для точного мониторинга осадков, что делает устройство идеальным для экологических и инфраструктурных приложений.

Устройство разработано для поддержки как локальной, так и удаленной конфигурации. Оно также поддерживает обновления прошивки по воздуху (OTA), а встроенный скриптовый движок uProg обеспечивает расширенную логику и функции управления, адаптированные к конкретным потребностям приложений.

Ранее мы рассматривали сотовый IoT-телеметрический модуль Inventia MT-058, построенный на базе Nordic Semiconductor nRF9160 SiP, который поддерживает подключение LTE-M/NB-IoT с GNSS. MT-718 — это аналогичный сотовый IoT-регистратор данных, но с дополнительными опциями и интерфейсами.

Компания ничего не упомянула о цене. Более подробную информацию о промышленном телеметрическом регистраторе Inventia MT-718 PS можно найти на странице продукции компании, где вы найдете техническое описание и другие ресурсы.
