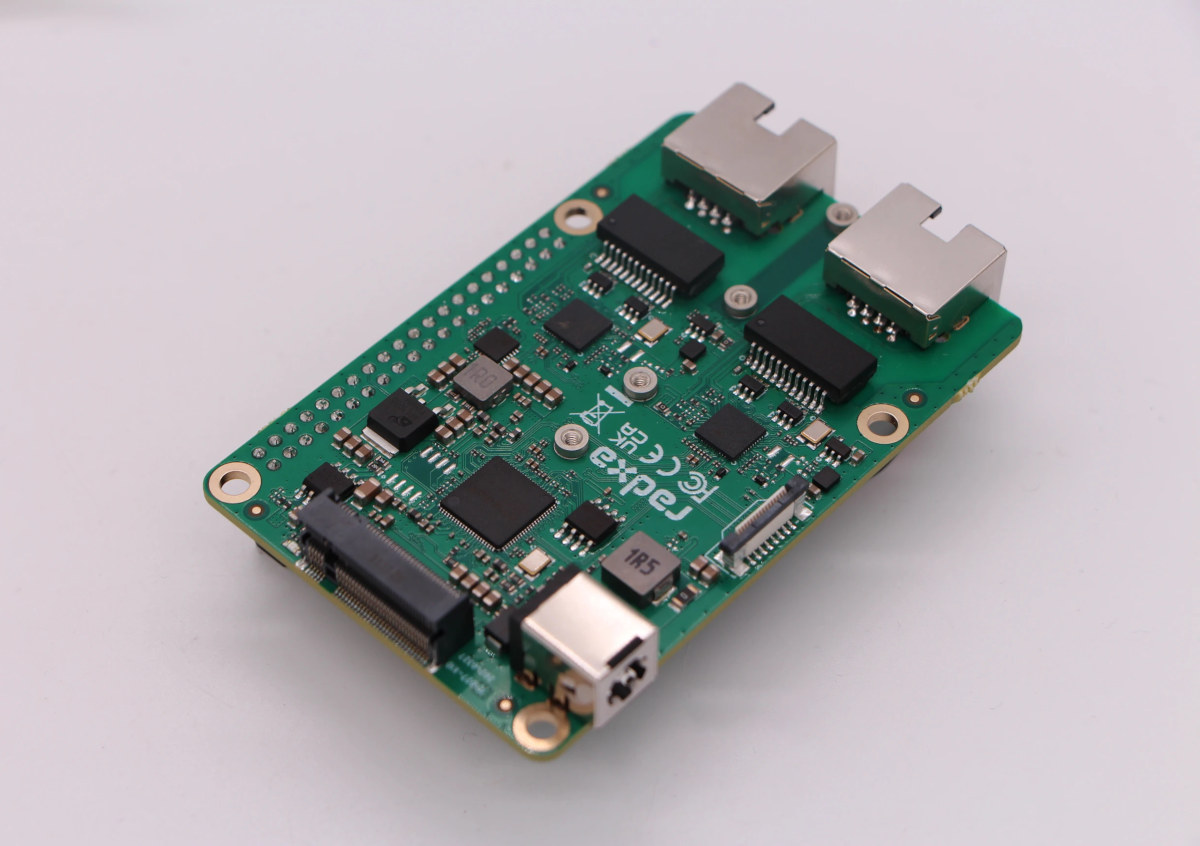

Radxa Dual 2.5G Router HAT — это плата расширения, которая добавляет поддержку сетей 2.5GbE и разъём M.2 PCIe x1 для NVMe SSD к Raspberry Pi 5 и совместимым одноплатным компьютерам с разъёмом PCIe FFC.
Ранее уже встречались HAT-платы для Raspberry Pi 5 с поддержкой 2.5GbE, такие как Pineberry HatNET! 2.5G , или даже с 2.5GbE и NVMe SSD ( 52Pi W01 U2500 HAT ), но Radxa Dual 2.5G Router HAT — первая плата с двумя портами Ethernet 2.5 Гбит/с для маршрутизации, а также дополнительно оснащённая NVMe SSD.
Характеристики Radxa Dual 2.5G Router HAT:
- Поддерживаемые одноплатные компьютеры – Raspberry Pi 5 , Radxa ROCK 2F, Radxa ROCK 2A, Radxa ROCK 5C , предстоящая Radxa 4D (RK3576) и потенциально другие
- PCIe-коммутатор – чип ASM2806 PCIe 3.0 с интерфейсом PCIe Gen3 x2 на входе и четырьмя линиями PCIe 3.1 на выходе до 8GT/s
- Хранилище – 1 разъём M.2 M-Key, поддерживающий NVMe SSD форматов M.2 2230, 2242, 2260 или 2280
- Ethernet – 2 порта Ethernet 2.5 Гбит/с на контроллерах Realtek RTL8125B
- PCIe
- IPEX-разъём с плоским кабелем для подключения к разъёму PCIe FFC Raspberry Pi 5
- Разъём FFC Raspberry Pi с одной линией PCIe для подключения дополнительной HAT-платы при необходимости
- Питание
- Вход (один из вариантов)
- 5В через GPIO-разъём (с использованием USB-C адаптера для питания Raspberry Pi)
- 12В через разъём DC 5.5/2.5мм (опционально)
- Выход – 2-контактный выход 12В для Radxa X4 (также требуется переходник IPEX на M.2 M-Key, который не входит в текущий комплект)
- Вход (один из вариантов)
- Габариты – около 85×56 мм ( форм-фактор Raspberry Pi HAT+ )
В комплект входят медные стойки и винты для крепления HAT и SSD, радиатор 9x9x5 мм для охлаждения PCIe-коммутатора и переходной кабель IPEX-FPC. Изначально возникло недопонимание с разъемом IPEX на плате. Однако позже стало ясно, что это связано с наличием двух интерфейсов PCIe. Первый использует 16-контактный FFC-разъем PCIe на верхней части платы (как на Raspberry Pi 5) для подключения дополнительного PCIe HAT, а второй (IPEX-разъем) предназначен для подключения платы расширения к Raspberry Pi 5 или другим одноплатным компьютерам.
На сайте документации приведены подробности сборки с различными платами, выбора источника питания (5V через GPIO или 12V через DC-разъем), настройки ОС и тестирования NVMe SSD и портов 2.5GbE. На фото ниже показан Raspberry Pi 5, подключенный к Radxa Dual 2.5G Router HAT через прилагаемый FPC-кабель, с установленным сверху M.2 2280 NVMe SSD.
Radxa Dual 2.5G Router HAT продается примерно за $40 на Arace и AliExpress (Примечание: возможно, потребуется отключить блокировщик рекламы, если ссылка на AliExpress не отображается). Дополнительные сведения также можно найти на странице продукта .
