Панель Seeed Studio XIAO 7,5″ ePaper Panel взаимодействует с платой XIAO ESP32-C3 USB-C и в основном ориентирована на рынок умного дома с поддержкой ESPHome, но монохромный дисплей ePaper также программируется с помощью Arduino IDE для более широкого спектра приложений.
Дисплей имеет разрешение 800×400 и оснащен аккумулятором емкостью 2000 мАч, которого хватает на три месяца одной зарядки с обновлениями каждые 6 часов. Seeed Studio утверждает, что дисплей может работать в диапазоне температур от -40°C до 85°C, поэтому его можно использовать на открытом воздухе, если только он не подвергается воздействию дождя или пыли. Порт USB-C модуля ESP32-C3 и кнопки Boot и Reset легко доступны для зарядки дисплея и его программирования.
Технические характеристики панели XIAO 7,5″ ePaper:
- Беспроводной модуль – XIAO ESP32C3
- SoC – Espressif Systems ESP32-C3
- ЦП – Одноядерный микроконтроллер RISC-V @ 160 МГц
- Память/Хранилище – 400 КБ SRAM, 384 КБ ROM, 4 МБ флэш-памяти
- Беспроводная связь – Wi-Fi 4 и Bluetooth LE 5.0
- Антенна – Внешняя антенна u.FL
- USB – порт USB Type-C для питания и программирования
- SoC – Espressif Systems ESP32-C3
- Дисплей
- 7,5-дюймовый монохромный дисплей ePaper с разрешением 800×480
- Частота обновления – «от 1 до 5 секунд»
- Разное
- Кнопки загрузки и сброса
- Переключатель питания аккумулятора
- Рабочее напряжение – от 3,3 В до 5 В
- Аккумулятор – литий-ионный аккумулятор емкостью 2000 мАч (срок службы аккумулятора в режиме глубокого сна с 6-часовым интервалом обновления на одной зарядке – 3 месяца)
- Размеры – 178 x 131 x 19 мм (корпус из PLA, напечатанный на 3D-принтере, с подставкой)
- Вес – 218 грамм.
- Диапазон температур – от -40°C до 85°C

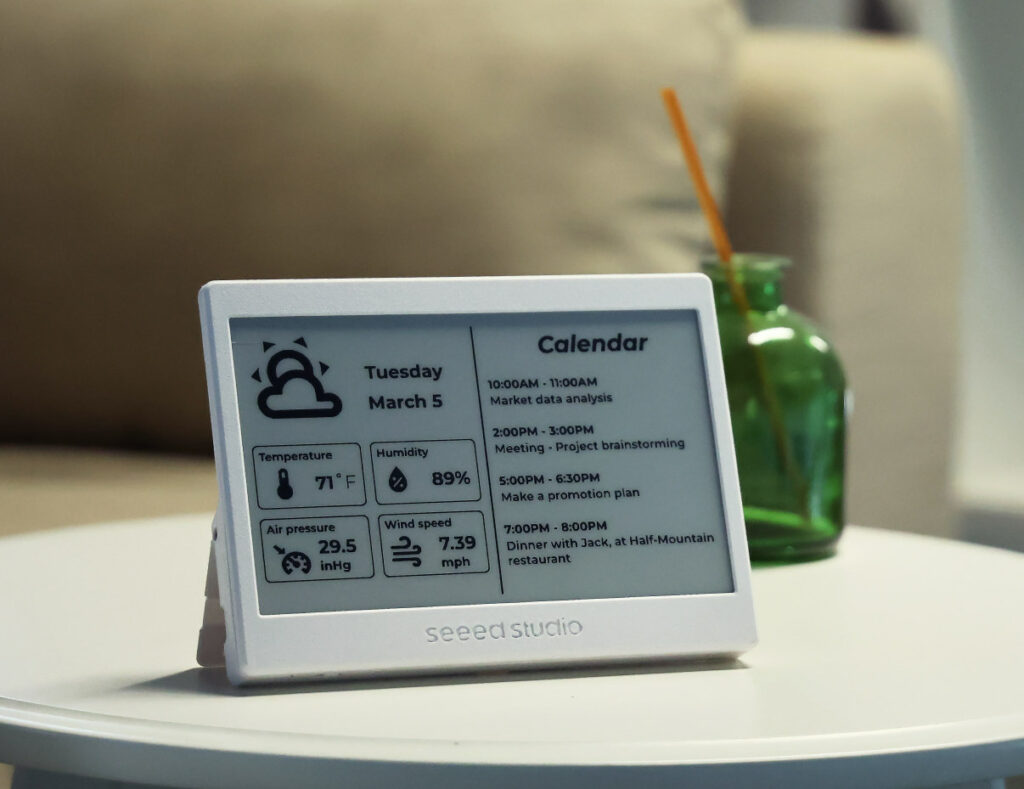

Seeed Studio предоставляет подробную документацию для прошивки ESPHome с интеграцией Home Assistant и программированием Arduino. В инструкциях Home Assistant объясняется, как отображать данные о погоде, датчиках и календаре так, как показано на фотографии в верхней части статьи. Документация Arduino описывает, как настроить Arduino IDE для панели XIAO 7.5″ ePaper, и предоставляет четыре примера кода Arduino (Bitmap, Clock, Clock_digital и Shape).
Демонстрация часов Arduino
Существует множество других дисплеев ePaper с чипами ESP32 от таких компаний, как LILYGO или Inkplate. Однако панель Seeed Studio XIAO ePaper выглядит более простой в использовании, особенно для пользователей Home Assistant, и по умолчанию поставляется с корпусом, напечатанным на 3D-принтере, хотя это также предлагается в качестве опции для некоторых моделей Inkplate.
Seeed Studio принимает предварительные заказы на панель XIAO 7,5″ ePaper по цене 59 долларов США (обычная цена 69 долларов США), отправка запланирована на 15 апреля.
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
