Благодаря малому энергопотреблению и большому радиусу действия LoRa используется для обмена сообщениями P2P и Mesh с помощью прошивки типа MeshTastic, но из-за ограниченной пропускной нам редко встречались аудио-приложений LoRa.

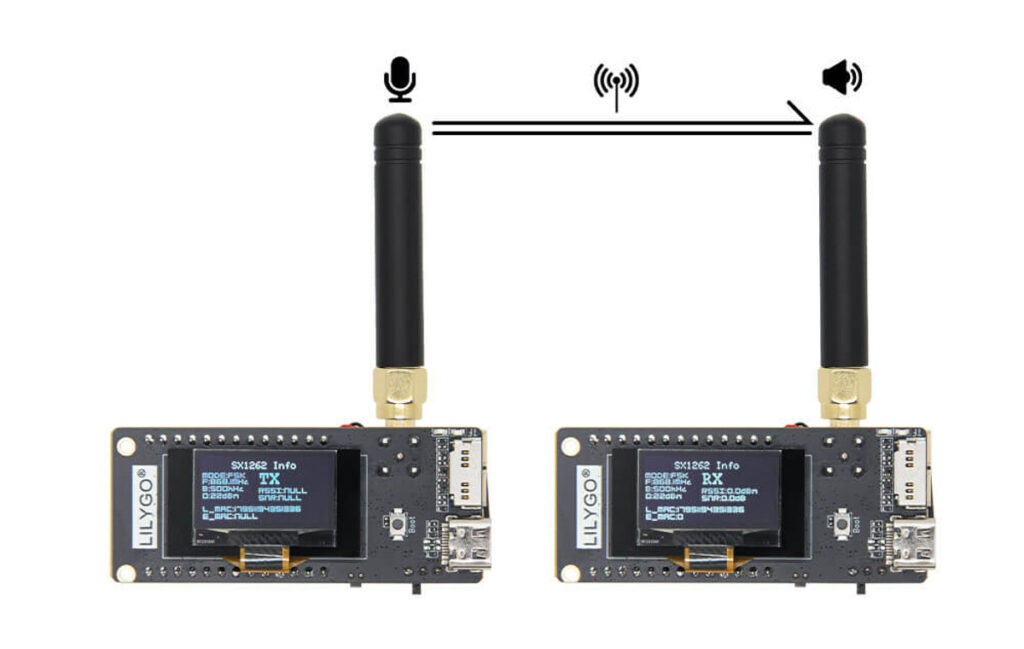

Это не помешало компании LILYGO разработать комплект голосовой связи T3-S3 MVSR LoRa, интегрировав радио LoRa, микрофон и динамик для использования платы в качестве решения для рации, работающей через радиочастотный приемопередатчик Semtech SX1262 или SX1280.
Технические характеристики LILYGO T3-S3 MVSR:
- SoC – Espressif Systems ESP32-S3FH4R2
- ЦП – двухъядерный микроконтроллер Tensilica LX7 с тактовой частотой до 240 МГц
- Беспроводная связь — 2,4 ГГц 802.11n WiFi 4 и Bluetooth 5.0 LE
- Память – 2 МБ PSRAM
- Хранилище – 4 МБ SPI флэш-памяти
- Хранилище – слот для карты MicroSD
- Дисплей – 0,96-дюймовый OLED-дисплей 128×64 с драйвером SSD1306 I2C
- Аудио
- Динамик MAX98357A
- Микрофон MSM261S4030HOR
- Модуль LoRa (один из)
- LORA32 SX1262 868 МГц или 915 МГц
- Модуль LoRa 2.4G на базе Semtech SX1280 2,4 ГГц
- USB – 1x порт USB Type-C для питания и программирования
- Разное
- Кнопки сброса и загрузки
- Вибрационный двигатель
- Часы реального времени с резервной батареей
- Источник питания
- Зарядка 5 В/500 мА через порт USB-C
- Поддержка 3,7 В LiPo-аккумулятора
- Размеры – 66 x 15 x 27 мм.
Распиновка платы LILYGO T3-S3 MVSR
Это не первый раз, когда компания добавляет микрофон и динамик к устройству ESP32+LoRa, поскольку T-Deck Plus Blackberry-like devkit уже имел их. Однако для него нет примеров аудиокода LoRa, даже сегодня, только эскизы I2S и микрофона Arduino. Однако, когда мы проверили репозиторий GitHub для комплекта голосовой связи T3-S3 MVSR LoRa, скетч SX126x_Walkie_Talkie.ino эмулирует поведение рации с использованием Codec2 на скорости 3200 бит/с, 8 кГц 16-битного аудио-входа, а передача осуществляется с использованием модуляции FSK на частоте 914,6 МГц. Все эти параметры можно настроить для соответствия нормативным требованиям и компромиссов между дальностью и качеством звука.
В будущем следует ожидать больше аудио-приложений LoRa/быстрой связи на большие расстояния (FLRC), особенно после того, как трансивер Semtech LR2021 LoRa Plus станет более доступным, поскольку он специально рекламируется как решение, подходящее для передачи звука и изображений благодаря пропускной способности до 2,6 Мбит/с с FLRC, 200 Кбит/с с LoRa. В прошлом у нас были и другие программируемые на Arduino решения Walkie-Talkie, но они не полагались на радио LoRa для аудио. К ним относятся рация LILYGO T-TWR REV2.1 ESP32 и мессенджер MessengerPi LoRa и рация на базе Raspberry Pi RP2040.
LILYGO продает комплект голосовой связи T3-S3 MVRS LoRa за 26.74$ онлайн. Мы предполагаем, что он также скоро будет продаваться на AliExpress и Amazon. Очевидно, что вам понадобится как минимум два комплекта…
