Беспроводной микроконтроллер STMicro STM32WBA6 2.4 GHz получил до 2 МБ флеш-памяти, 512 КБ SRAM, USB OTG и расширенные возможности

Вчера STMicro сделала два анонса. Я уже освещал запуск семейства микроконтроллеров STM32U3 с ультранизким потреблением , поэтому сегодня рассмотрю новое семейство беспроводных МК STM32WBA6 на базе Cortex-M33 с частотой 100 МГц. Оно оснащено радиочастотным модулем 2,4 ГГц для Bluetooth LE 6.0, Zigbee, Thread и Matter, предназначено для носимых устройств, умного дома, удаленных метеодатчиков и других применений.

STM32WBA6 представляет собой развитие семейства STM32WBA, представленного в прошлом году , в частности моделей STM32WBA54 и STM32WBA55. Сохраняя многие аналогичные характеристики, включая сертификацию безопасности SESIP (Security Evaluation Standard for IoT Platforms) Уровня 3, новинка получила увеличенные объемы памяти: до 512 КБ SRAM и до 2 МБ флеш-памяти. Семейство STM32WBA6 также обзавелось интерфейсом High-Speed USB OTG и дополнительными цифровыми интерфейсами: тремя портами SPI, четырьмя I2C, тремя USART и одним LPUART.

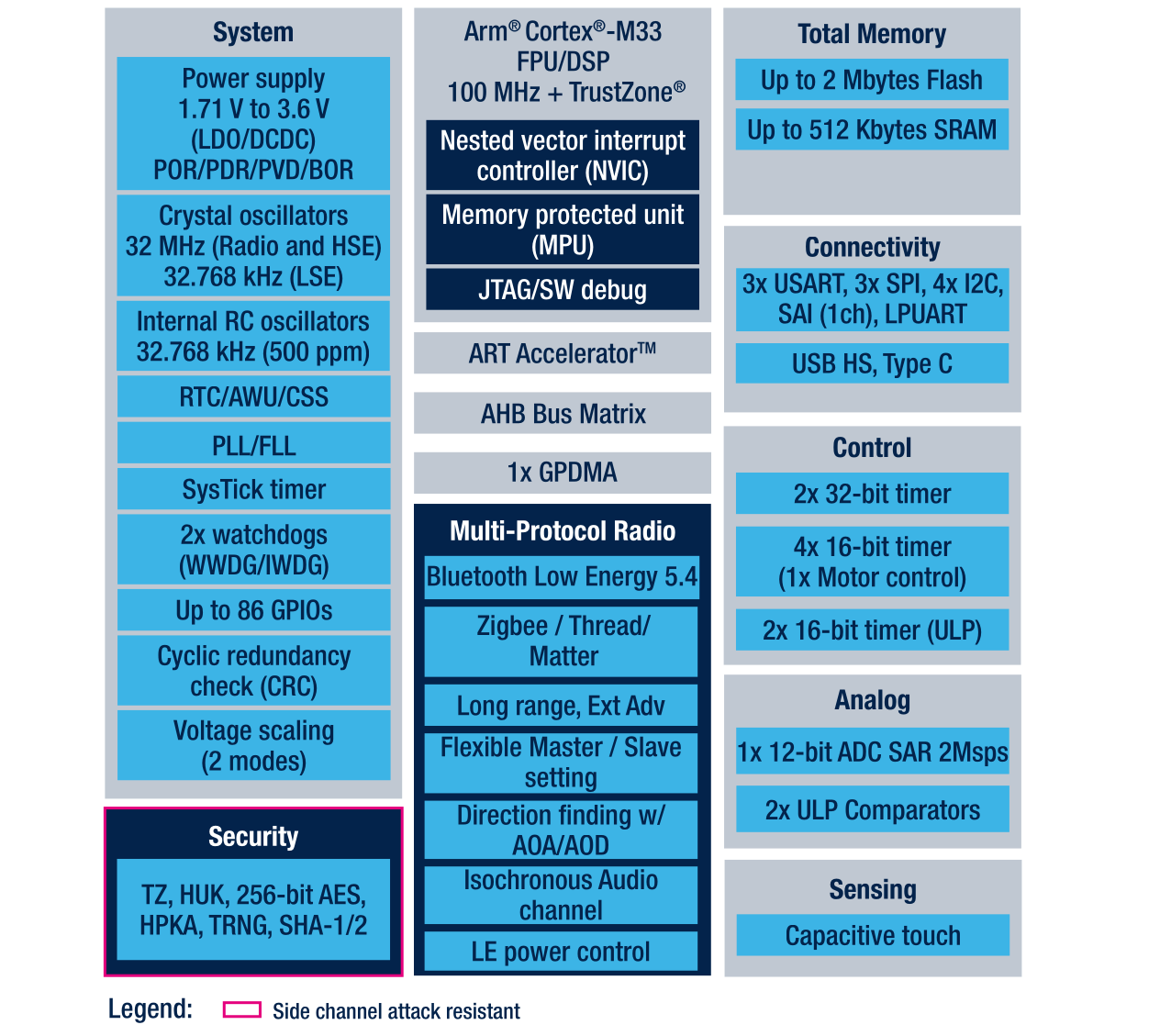

STM32WBA6 block diagram

Ключевые характеристики STMicro STM32WBA6:

  • Ядро МК – Arm Cortex-M33 на 100 МГц с FPU и DSP
  • Память – До 512 КБ SRAM, включая 64 КБ с проверкой четности
  • Хранилище
    • До 2 МБ двухбанковой флеш-памяти с ECC, включая 512 КБ на 100 тыс. циклов записи
    • 512-байт OTP-память
  • Аппаратный ускоритель ART
  • Беспроводная связь
    • Bluetooth Low Energy 6.0
      • Поддержка Long Range (LR)
      • Скорость до 2 Мбит/с
      • Поддержка Bluetooth LE Audio
      • Mesh-сети
      • Чувствительность -96 дБм при 1 Мбит/с
      • Встроенный балансный трансформатор для сокращения BoM
    • Радиомодуль 802.15.4
      • Zigbee, OpenThread, Matter
      • Чувствительность -100 дБм при 250 Кбит/с
    • Выходная мощность +10 дБм при низком энергопотреблении
    • Поддержка внешнего PA
    • Режим параллельной работы
  • Периферия
    • До 3x SPI, 4x I2C
    • До 86x GPIO (большинство с допуском 5В) с поддержкой прерываний, 14x I/O с независимым питанием до 1,08 В
    • 4x UART (ISO 7816, IrDA, модем)
    • USB – 1x USB OTG high-speed со встроенным PHY
    • Аудио – 1-канальный SAI
    • Аналоговые интерфейсы – 12-битный АЦП до 2,5 Мвыб/с, 2x ULP-компаратора
    • Сенсорный ввод – поддержка до 24x сенсоров для кнопок, линейных и поворотных датчиков
    • 2x 32-битных таймера, 4x 16-битных таймера (1x для управления двигателем), 2x 16-битных ULP-таймера, 2x системных таймера, RTC, 2x сторожевых таймера
    • 8-канальный DMA-контроллер
  •  Безопасность
    • Arm TrustZone
    • AES, PKA с защитой от атак по сторонним каналам
    • Активная защита RTC от вскрытия
    • Целевая сертификация SESIP Level 3: соответствие US Cyber Trust Mark и EU Radio Equipment Directive (RED)
    • Безопасное обновление ПО радиоинтерфейса и стека через SBSFU/SFI
    • Система аутентифицированного обновления прошивки
  • Управление питанием
    • Напряжение питания – 1,71 В до 3,6 В
    • Поддержка LDO
    • Импульсные источники питания (SMPS) для энергоэффективных приложений
  • Потребление энергии (STM32WBA65PI)
    • 120 нА в режиме Standby (с 16 выводами пробуждения)
    • 1,33 мкА в Standby с RTC
    • 1,15 мкА в Standby с 64 КБ SRAM
    • 5,30 мкА в режиме Stop 2 с 64 КБ SRAM
    • 29 мкА/МГц в режиме Run
    • Радио: Прием: 4,26 мА; Передача при 0 дБм: 5,94 мА
  • Корпуса
    • UQFPN48 – 7 x 7 мм (шаг 0,5 мм)
    • VQFPN68 – 8 x 8 мм (шаг 0,4 мм)
    • WLCSP78 – 3,78 x 3,46 мм (шаг 0,35 мм)
    • UFBGA121 – 6 x 6 мм (шаг 0,5 мм)
  • Температурный диапазон – -40 до 85°C или 105°C (в зависимости от модели)
STM32WBA6 vs STM32WBA5
STM32WBA6 vs STM32WBA5
STM32WBA65, STM32WBA64, STM32WBA63, and STM32WBA62

Линейка STM32WBA6Новое семейство включает STM32WBA65/64 с полным функционалом, STM32WBA63 (выводная совместимость с STM32WVA55Cx) и STM32WBA62 с базовыми функциями (только Bluetooth LE без 802.15.4; только LDO без SMPS). В 4 квартале 2025 года ожидается модуль STM32WBA6M.

Отличие STM32WBA65 от STM32WBA64: первая модель всегда включает USB HD, LDO и SMPS, тогда как для STM32WBA64 это опционально (см. таблицу ниже).

STM32WBA65 vs STM32WBA64
Линейка STM32WBA6

Инструменты разработки для STM32WBA6 включают STM32CubeWBA, X-CUBE-MATTER для приложений Matter, отладочную плату NUCLEO-WBA65RI на базе STM32WBA65RI (формат Nucleo-64) и STM32WBA65I-DK1 Discovery Kit. Последний оснащен расширенной периферией: OLED-дисплеем, цифровым микрофоном, тремя пользовательскими светодиодами, джойстиком, двумя аудиоразъемами 3,5 мм, Arduino UNO v3 заголовками, коннектором Grove и встроенным отладчиком/программатором STLINK-V3EC.

NUCLEO-WBA65RI STM32WBA6 development board
Отладочная плата NUCLEO-WBA65RI

STM32WBA65I-DK1 Discovery Kit for STM32WBA6
Комплект разработки STM32WBA65I-DK1

STM32WBA6 запущены в производство, цена стартует от $2,50 за партию 10 тыс. штук. Отладочная плата NUCLEO-WBA65RI доступна на AVNet за $65 , комплект STM32WBA65I-DK1 Discovery Kit за $85 . Дополнительная информация представлена на странице продукта и в пресс-релизе .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
