Обзор ELEGOO Saturn 4 Ultra 16K – тестирование смоляного 3D-принтера с ПО CHITUBOX и ChituManager

Для обзора также поставили станцию для промывки и отверждения ELEGOO Mercury Plus 3.0. Она спроектирована для простоты использования, поддерживает очистку водой и спиртом, а также оборудована УФ-лампой 405 нм для повышения прочности и снижения липкости изделий.

Распаковка и ключевые особенности смоляного 3D-принтера ELEGOO Saturn 4 Ultra 16K

Интеллектуальная система подогрева резервуара

Принтер ELEGOO Saturn 4 Ultra 16K оснащен “интеллектуальной системой подогрева резервуара”, обеспечивающей высокое качество печати за счет поддержания температуры смолы на постоянном уровне 30°C. Это улучшает текучесть материала и адгезию слоев. Система минимизирует проблемы вроде пузырьков воздуха и расслоения, гарантируя успешное создание детализированных изделий.

Система безопасности и меры предосторожности

Принтер оборудован системой безопасности, автоматически останавливающей печать при превышении температуры 80°C. Устройство возобновляет работу после сбоя питания и выполняет самодиагностику перед запуском печати. Смола заливается через два канала для упрощения снятия модели с платформы, а поддон предотвращает разливы.

При работе с ELEGOO Saturn 4 Ultra 16K необходимо соблюдать следующие меры предосторожности:

• Работа со смолой – Всегда использовать перчатки и маску для защиты кожи и дыхательных путей от химического воздействия.
• Избегать прямого контакта – При случайном попадании смолы на кожу немедленно промыть пораженный участок водой с мылом.
• Вентиляция – Эксплуатировать принтер в хорошо проветриваемом помещении или с воздушным фильтром для снижения концентрации вредных паров.
• Заполнение резервуара – Не превышать уровень MAX на резервуаре во избежание перелива или протечек при печати.
• Обслуживание – Регулярно очищать резервуар и платформу для предотвращения накопления частиц смолы, влияющих на качество печати.
• Хранение смолы – Остатки материала хранить в непрозрачной герметичной таре, защищенной от солнечного света и нагрева.
• Безопасность ЖК-дисплея и PFA-пленки – Не допускать контакта с острыми предметами и чрезмерного давления во избежание царапин или повреждений.
• Питание – Использовать только штатный (или совместимый) адаптер питания. Избегать эксплуатации в зонах с частыми перебоями или скачками напряжения.

В качестве примечания: Карл ранее тестировал смоляной 3D-принтер Anycubic Photon Mono X , но был вынужден прервать вторую часть обзора из-за паров спирта и смолы. Поэтому вентиляция критична, равно как и герметичное закрытие емкостей после использования. Отметим, что в данном обзоре спирт не применялся благодаря использованию специализированной смолы.

Расширенные функции и комплектация

Saturn 4 Ultra 16K поддерживает продвинутые функции: Wi-Fi Cluster Printing для управления сетевыми принтерами, Section-Based Exposure для автоматической корректировки экспозиции участков модели с целью максимального разрешения и Seamless Print Speed Switch для плавной регулировки скорости печати.

Устройство комплектуется лазерно-гравированной платформой, PFA-пленкой (Perfluoroalkoxy alkane) для легкого снятия моделей и закаленным стеклом для защиты ЖК-дисплея от царапин.

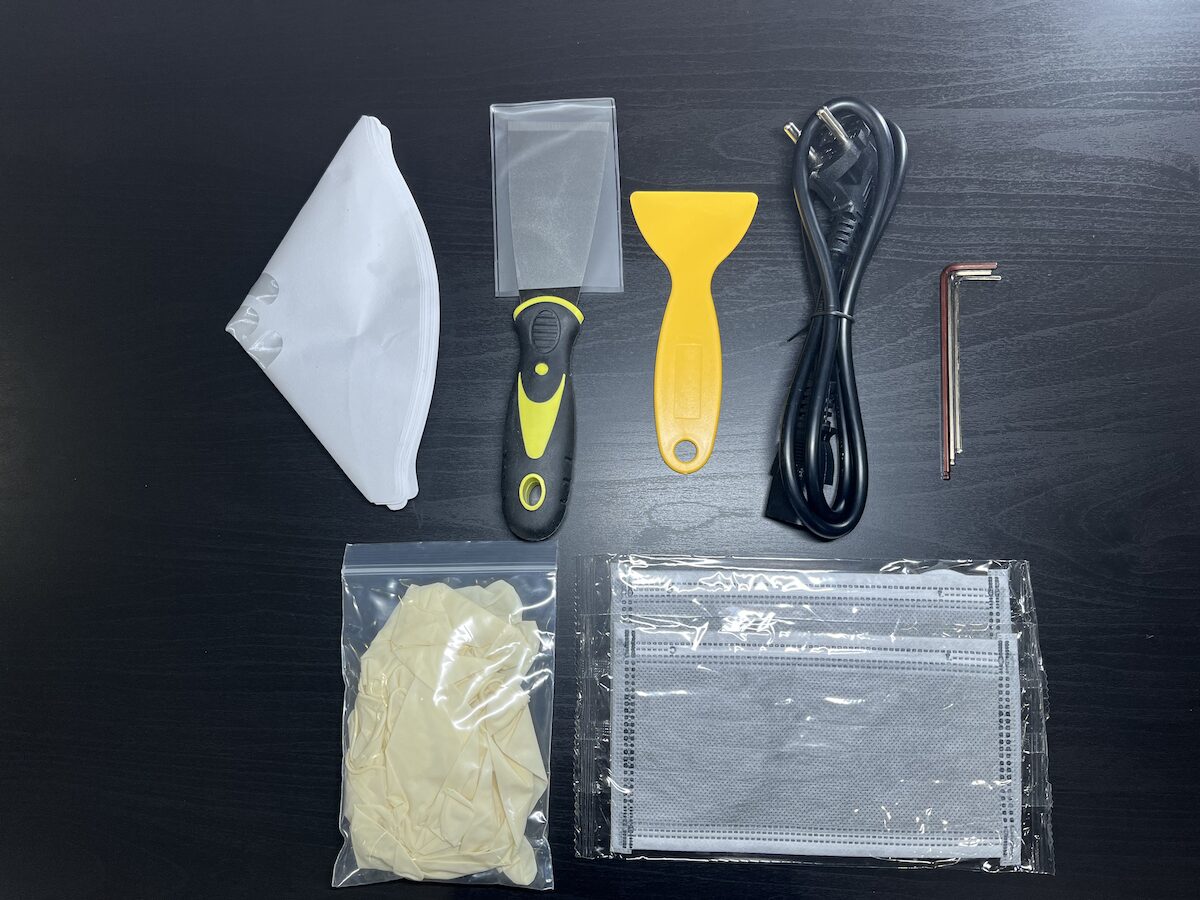

Комплектация ELEGOO Saturn 4 Ultra 16K:

• Платформа для крепления моделей
• Резервуар для смолы
• Воронка для фильтрации смолы обратно в бутылку
• Поддон для сбора капель смолы
• USB-накопитель с образцами моделей и инструкциями
• Защитные перчатки и маска
• Запасные винты
• Шпатель для отделения деталей
• Адаптер питания 24V/6A
• Набор инструментов для сборки и обслуживания
• Руководство пользователя

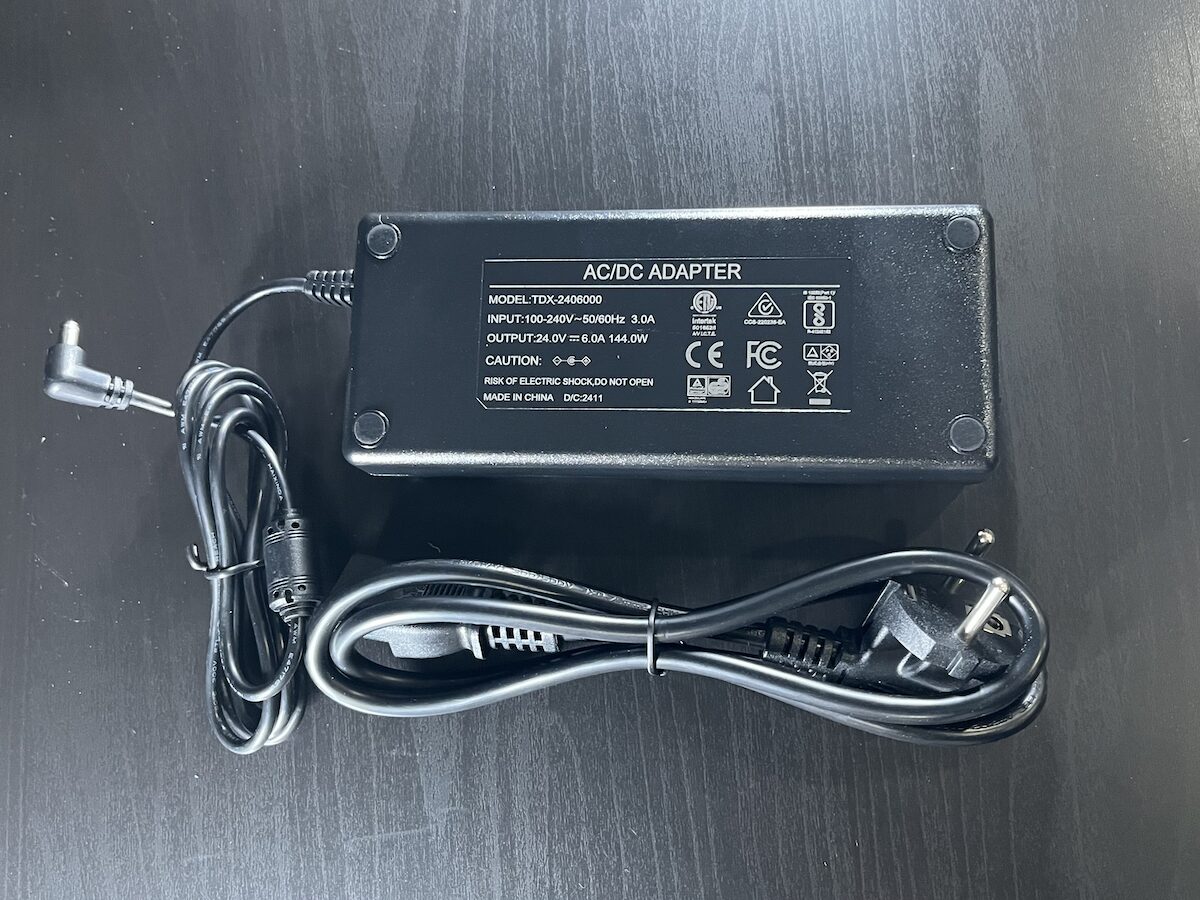

Устройство поставляется с адаптером питания 24V/6A (144W), рассчитанным на входное напряжение 100-240V 50/60Hz/3.0A.

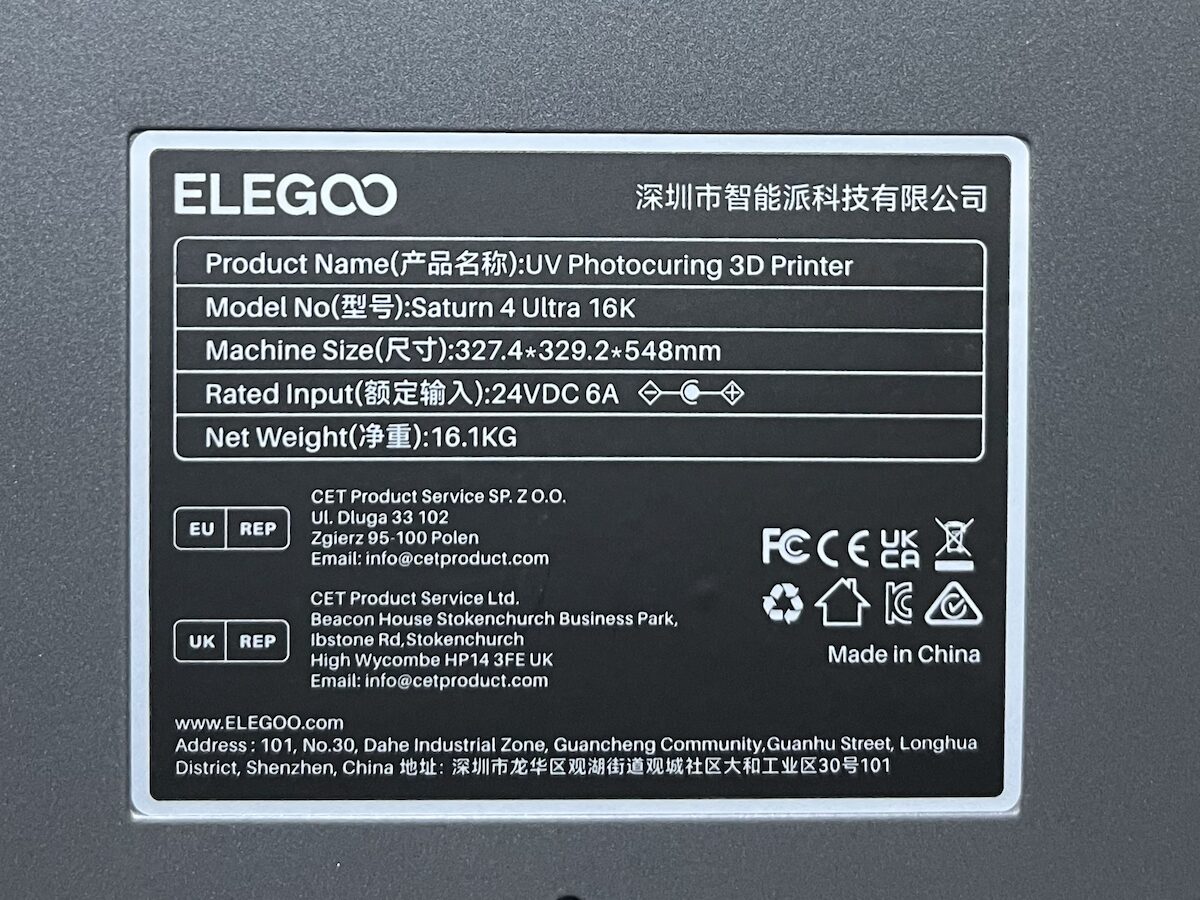

Ключевые технические характеристики ELEGOO Saturn 4 Ultra 16K указаны на табличке:

• Наименование: УФ-отверждаемый 3D-принтер
• Модель: Saturn 4 Ultra 16K
• Габариты – 327.4 x 329.2 x 548 мм
• Входное напряжение – 24V DC, 6A
• Вес – 16.1 кг
• Сертификации – CE, FCC, UKCA, RoHS

Проверка параметров питания всегда важна, так как ранее встречались устройства, рассчитанные на 110V AC, выходившие из строя при подключении к 220V. Здесь проблема исключена благодаря адаптеру 100-220V. Учтите вес устройства (16.1 кг) – для установки или переноски безопаснее задействовать двух человек.

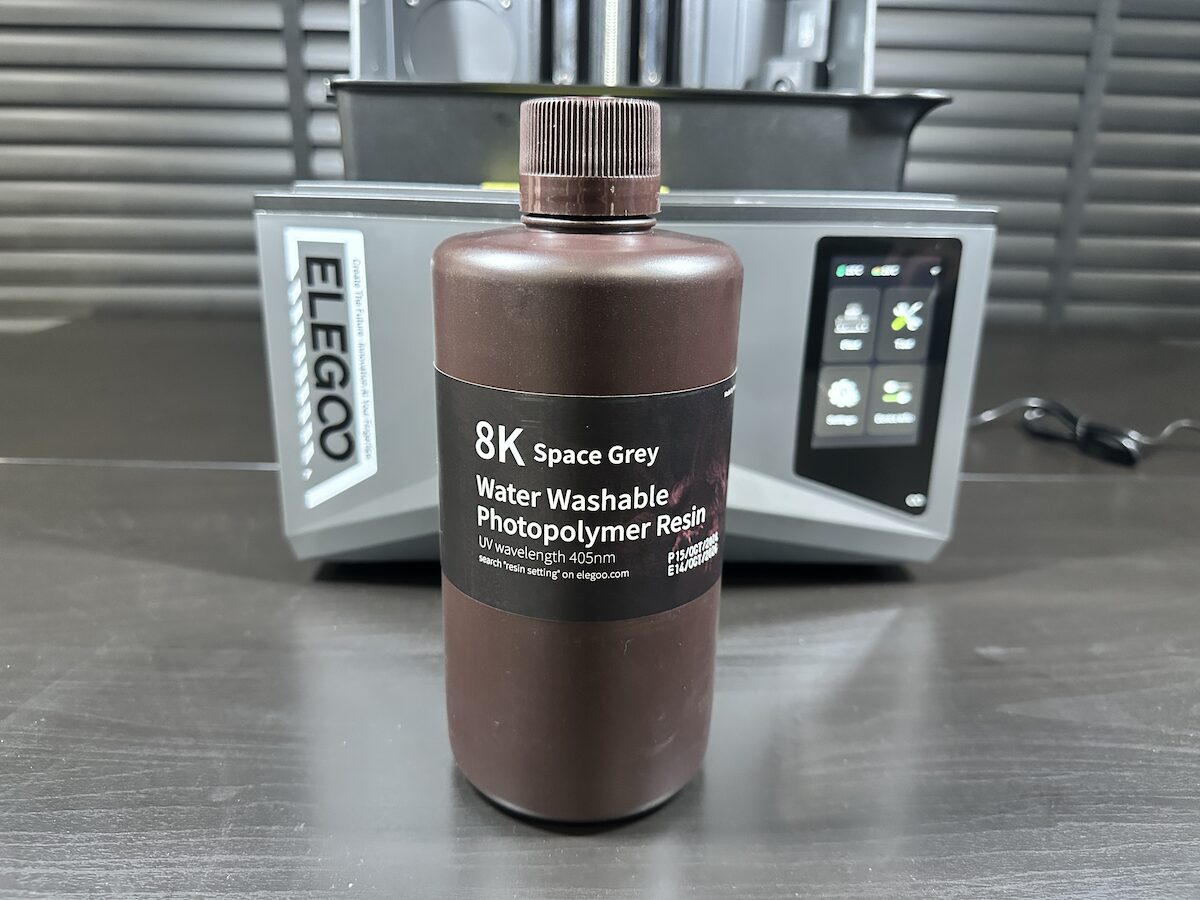

Смола

В комплекте смола отсутствовала, так как ELEGOO пояснила: “для целей обзора мы не можем отправить смолу в Таиланд”. Материал был приобретен локально – фотополимерная смола “8K Space Grey”, смываемая водой, что исключает необходимость в спирте или химических очистителях. Этот материал совместим с Saturn 4 Ultra 16K и другими УФ-принтерами 405 нм. Правильный выбор смолы упрощает печать и экологичнее традиционных аналогов, требующих спецочистки.

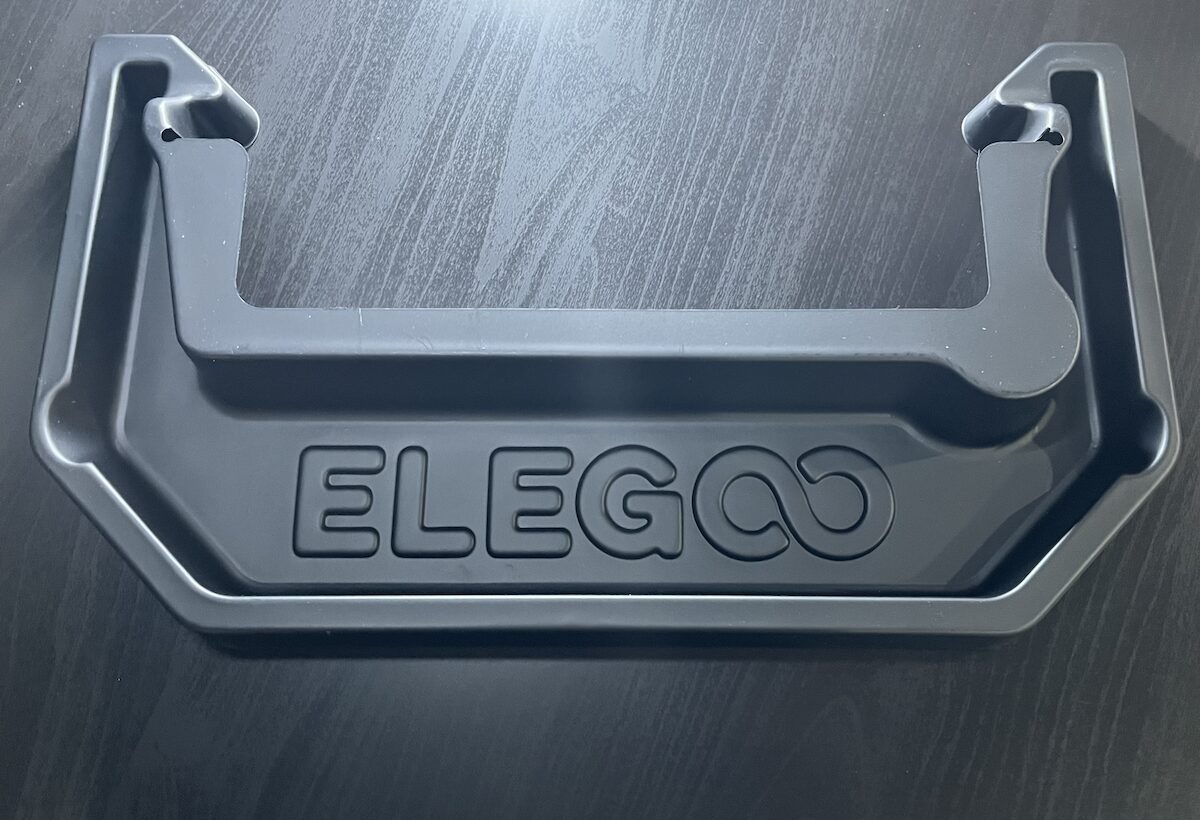

Поставляемый поддон предназначен для сбора капель смолы после печати, защищая поверхность рабочего стола. Материал прочен и легко очищается.

Особенности и порты принтера

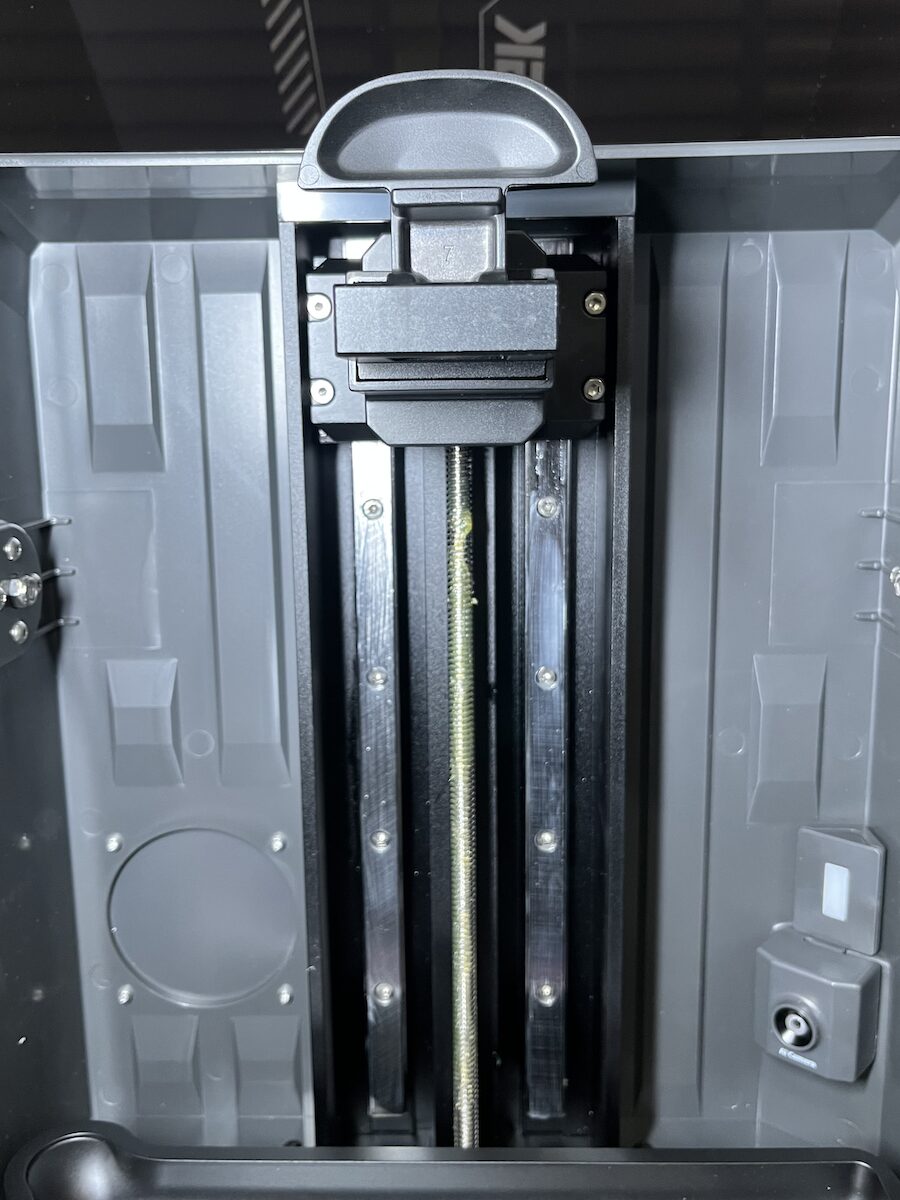

Принтер оснащен системой двойных линейных направляющих и шарико-винтовым механизмом, обеспечивающим точное перемещение по оси Z.

На корпусе расположены: USB-порт для передачи файлов, кнопка SWITCH включения/выключения и разъем питания DC.

Лазерная гравировка платформы улучшает адгезию смолы, надежно фиксируя модель в процессе печати и снижая риск отслоения или деформации.

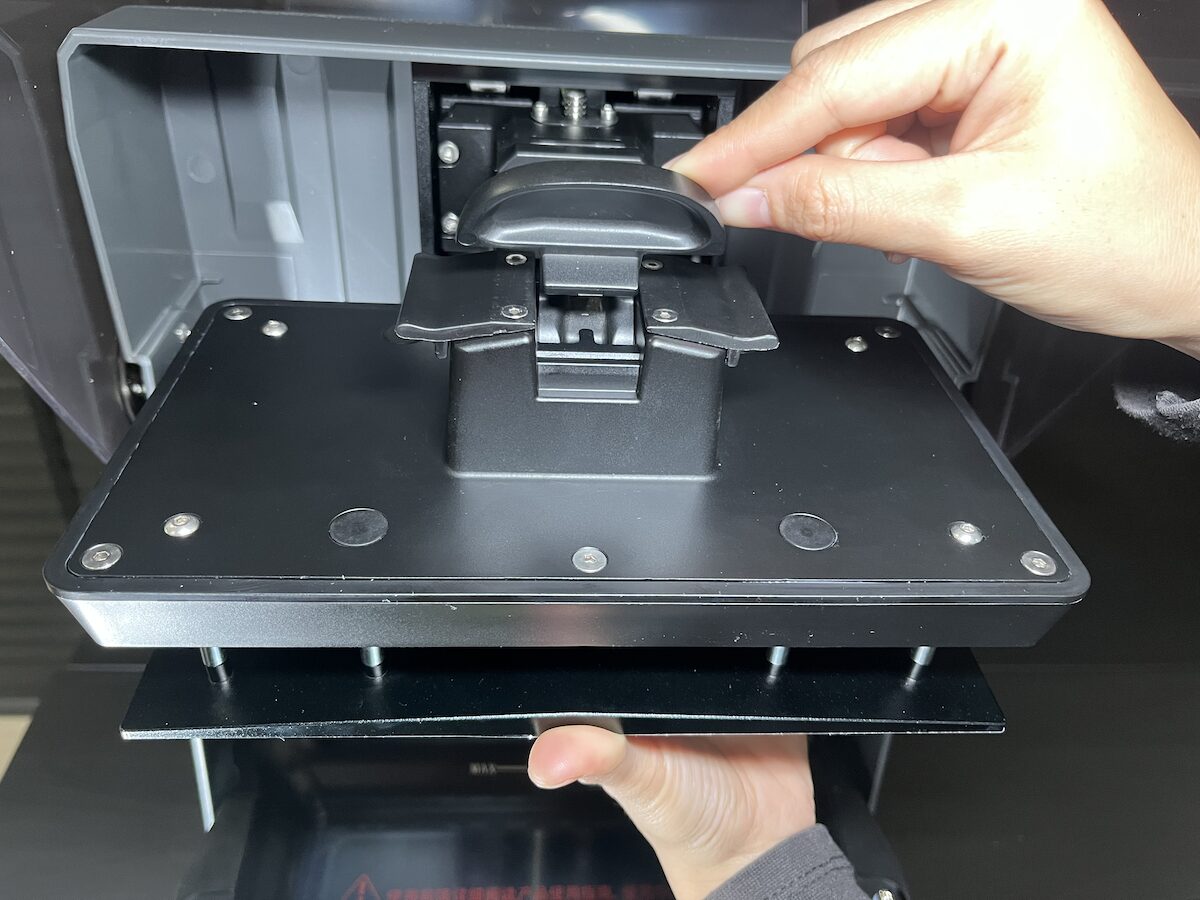

Механизм фиксации имеет быстросъемную противоскользящую конструкцию. Для установки/снятия удерживайте верхнюю рукоятку: подъем для разблокировки, нажатие вниз – для блокировки. Надежная фиксация минимизирует смещение платформы, повышая точность печати.

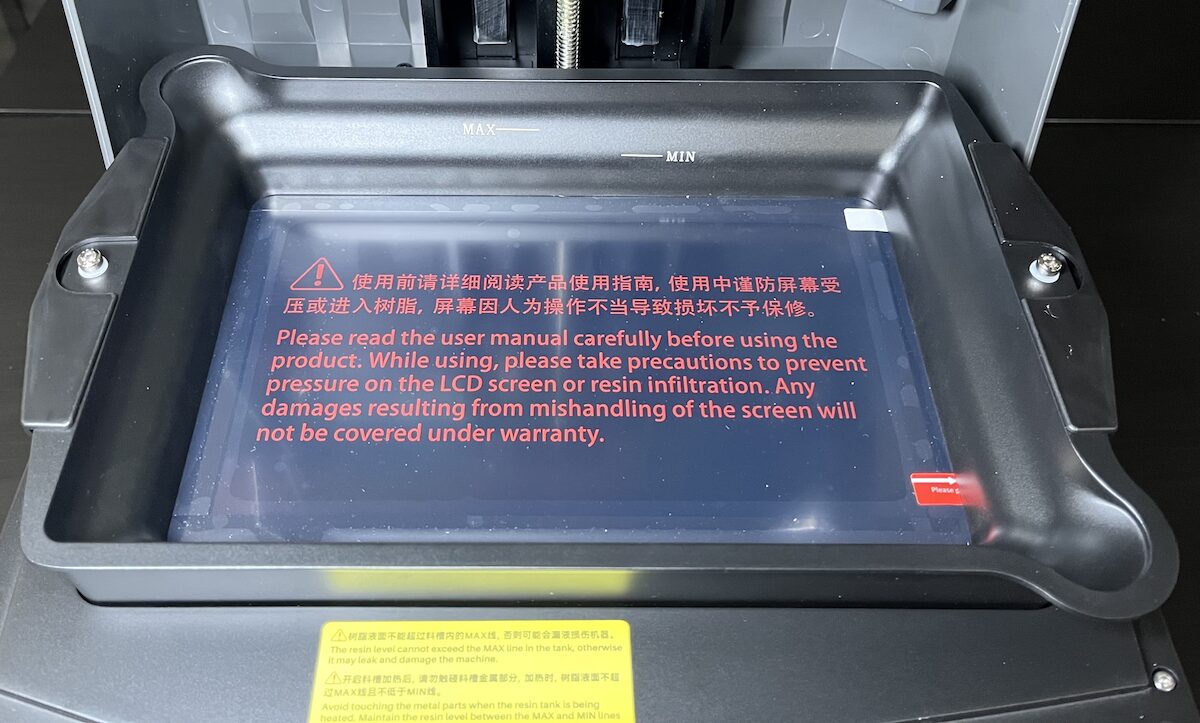

На резервуаре нанесены метки MAX/MIN, а нижняя PFA-пленка снижает адгезию изделий и предотвращает повреждения. Предупреждение напоминает о важности изучения руководства и корректной эксплуатации для продления срока службы.

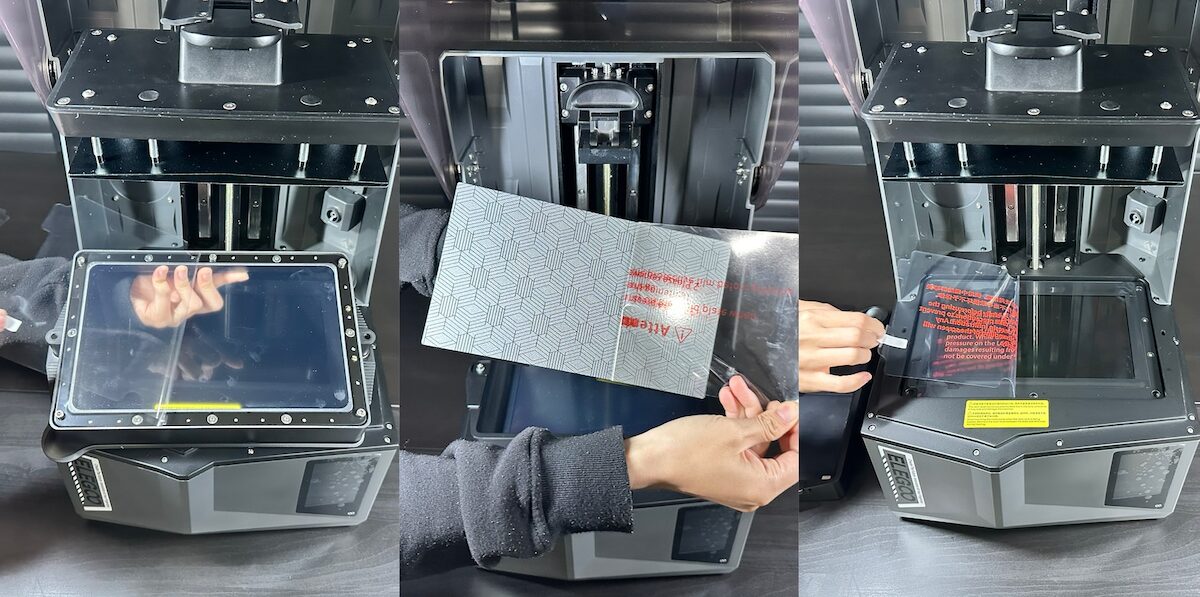

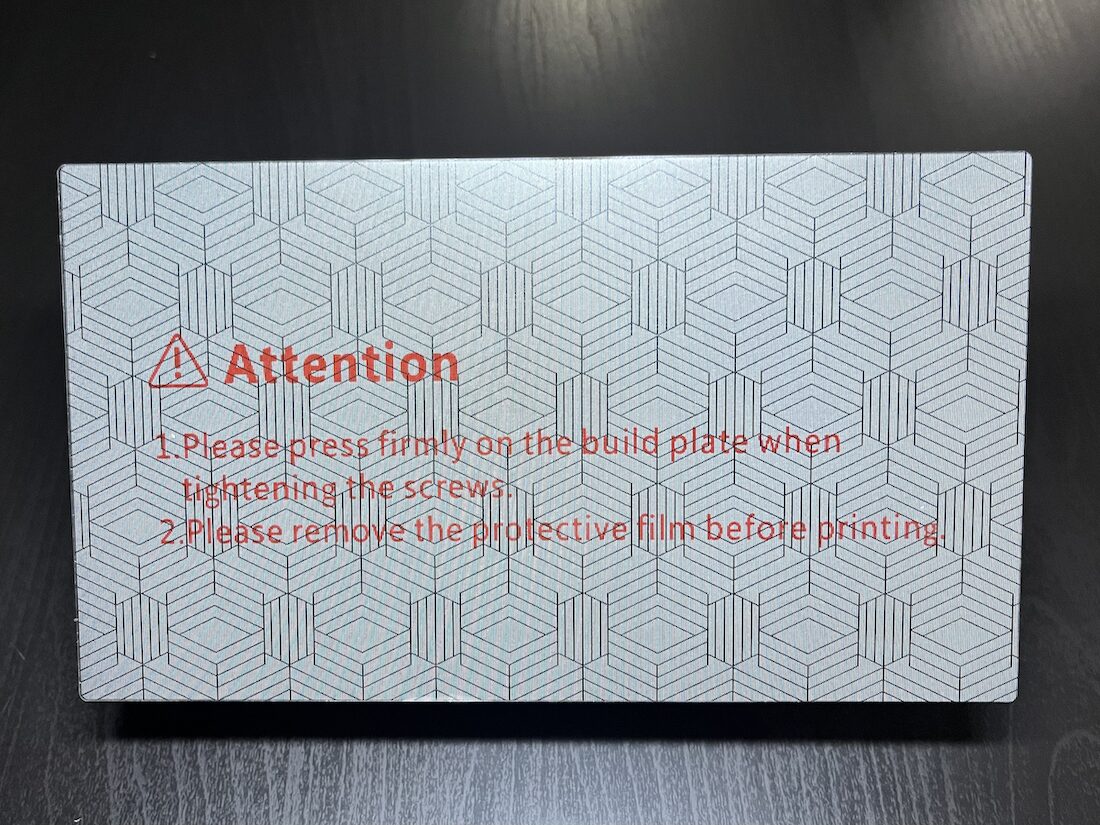

Перед первым использованием необходимо снять защитную пленку с ЖК-дисплея для беспрепятственного прохождения УФ-света, а также пленки с платформы и PFA-листа резервуара (см. фото). Действуйте аккуратно во избежание повреждений. Убедитесь в полном удалении пленок перед печатью.

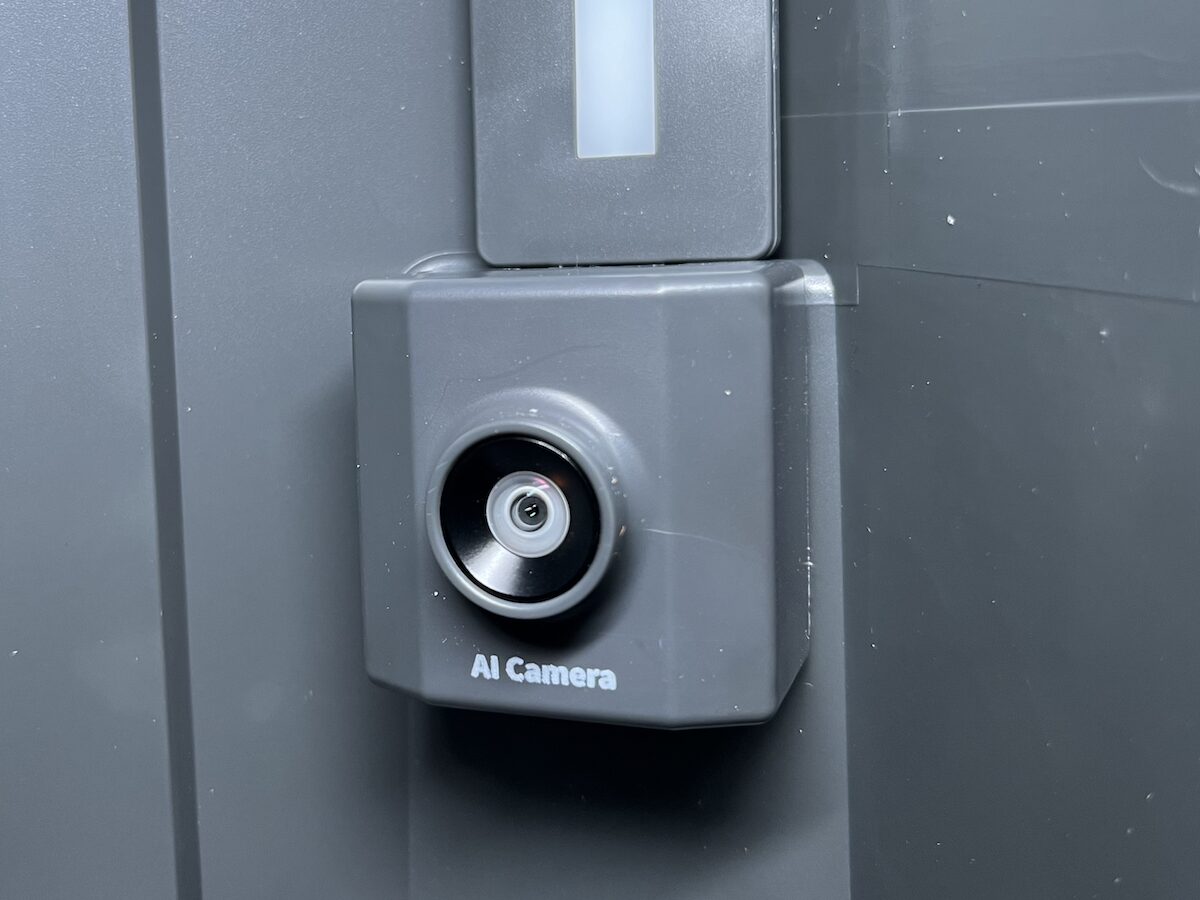

Принтер оснащен ИИ-камерой для мониторинга и анализа печати в реальном времени.

Функции ИИ-камеры:

• Мониторинг процесса для отслеживания прогресса и оперативного устранения неполадок.
• Детекция пустой платформы – Сигнализация при отсутствии изделия на базе
• Детекция деформации – Автоматическое выявление искажений модели в процессе печати
• Съемка в режиме таймлапса
• Анализ ошибок ИИ – По заявлению производителя, камера способна выявлять проблемы вроде отслоения изделий или аномального отверждения слоев смолы.
• ИИ-печать – Использование камеры для повышения точности и снижения ошибок.

Интерфейс сенсорного дисплея ELEGOO Saturn 4 Ultra 16K

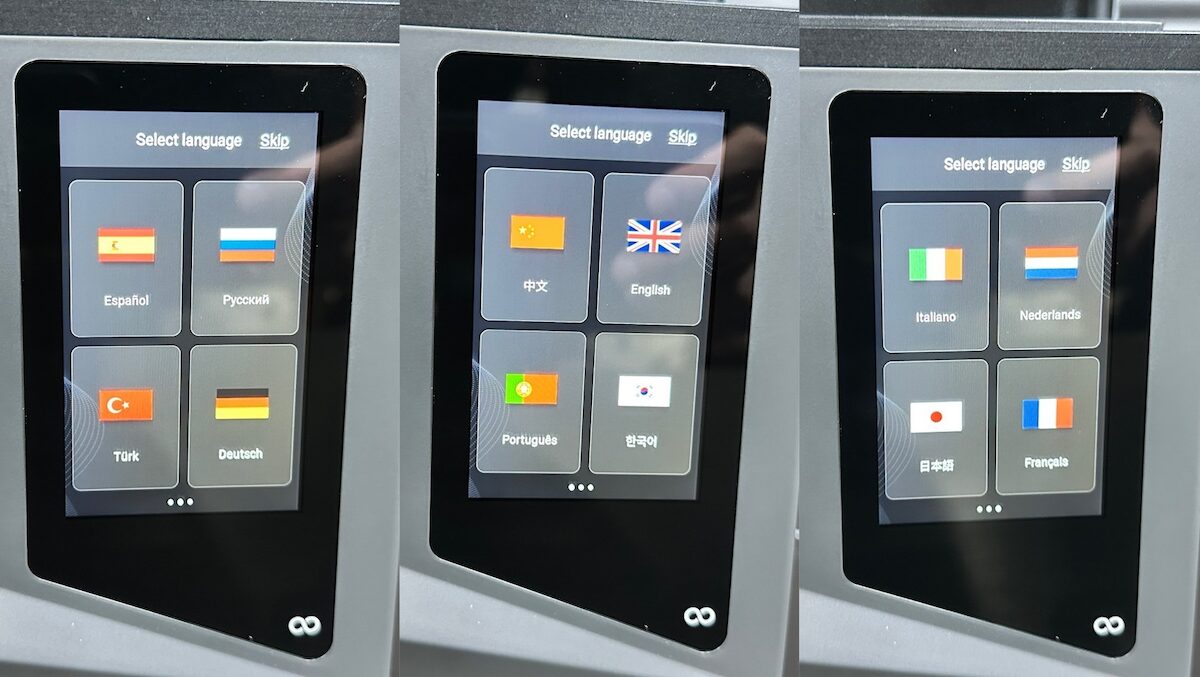

При первом включении на дисплее отображается меню “Выбор языка” с вариантами: English, Chinese (中文), Spanish (Español), French (Français), German (Deutsch), Korean (한국어), Japanese (日本語) и другие.

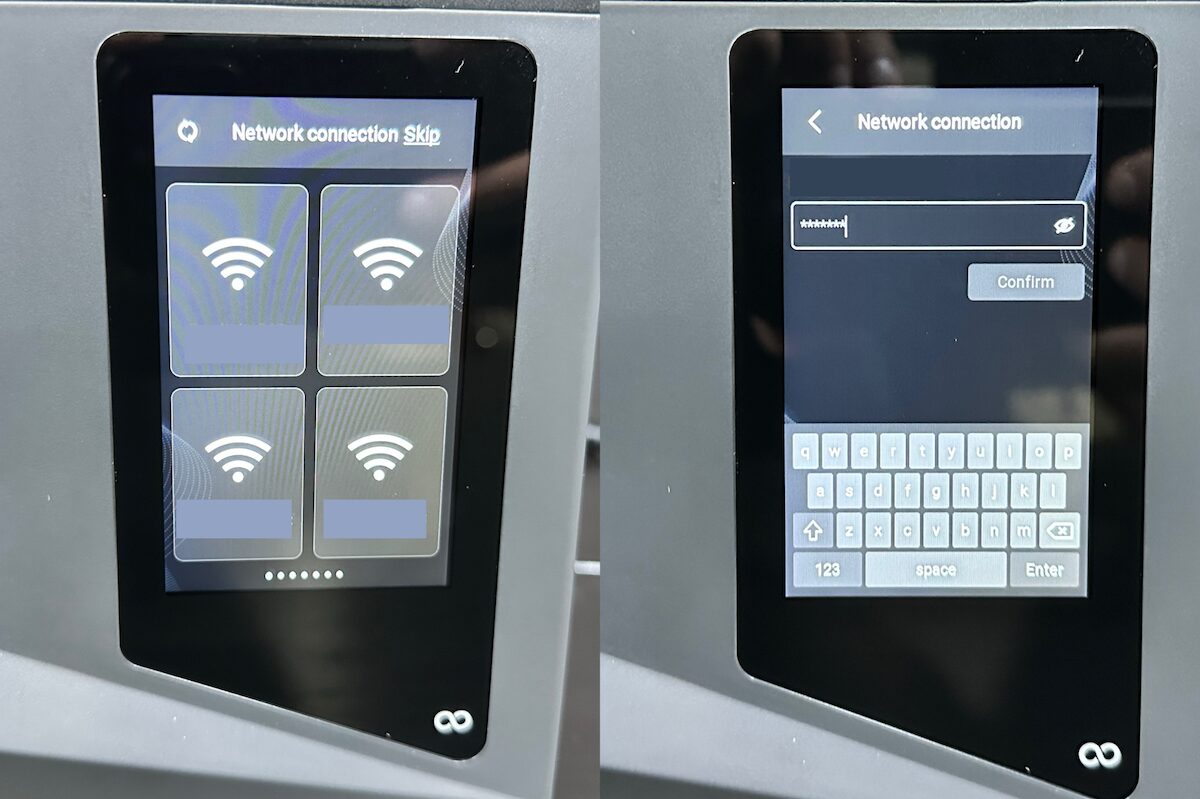

Следующий шаг – подключение к WiFi (опционально). Выберите SSID, введите пароль с экранной клавиатуры и подтвердите. Сетевое подключение позволяет передавать файлы, управлять принтером через ПО и обновлять прошивку без Ethernet-кабеля.

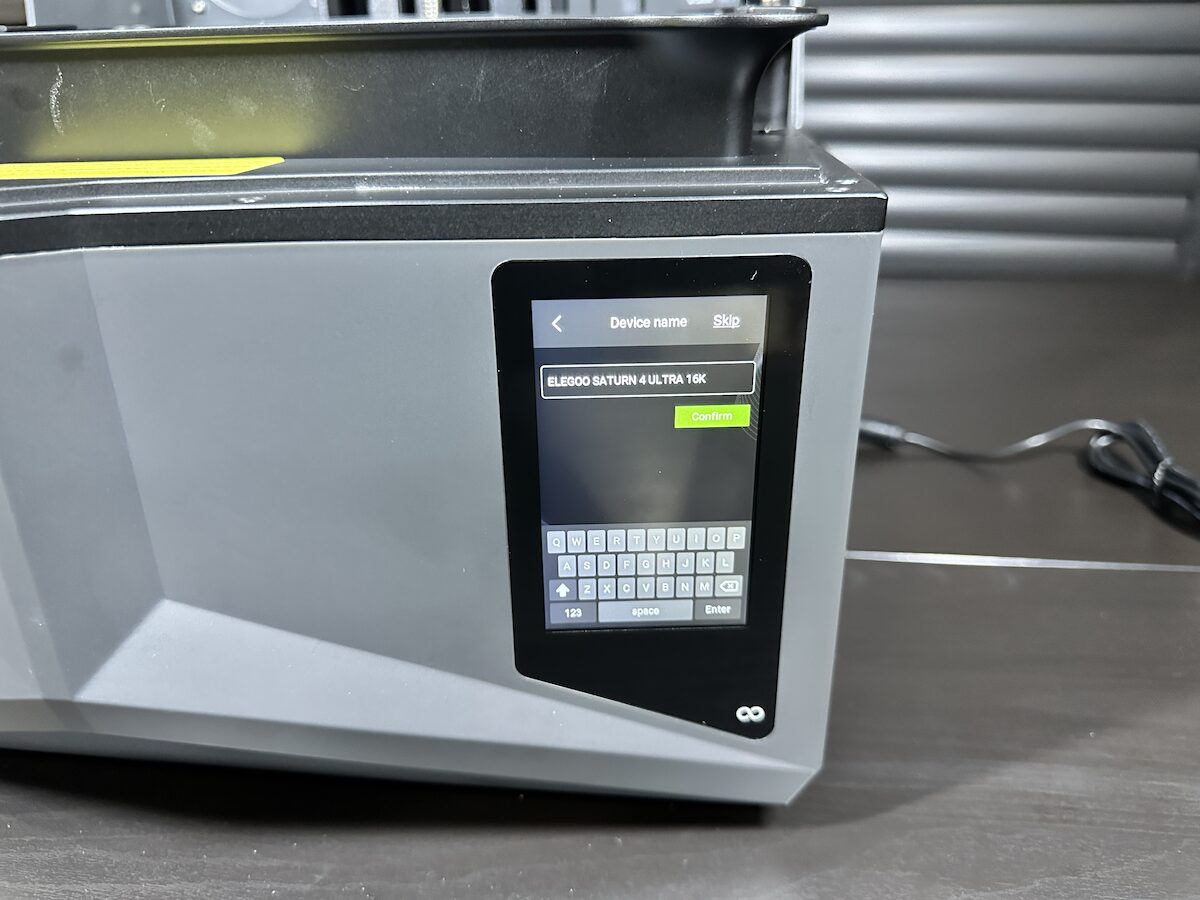

Затем можно переименовать принтер, что полезно при наличии нескольких устройств в сети.

После настройки принтер проверит наличие обновлений прошивки. При обнаружении новой версии (в нашем случае V01.02.06) откроется окно “Сетевое обновление”. После нажатия “Update now” начнется процесс с индикацией прогресса. По завершении потребуется перезагрузка.

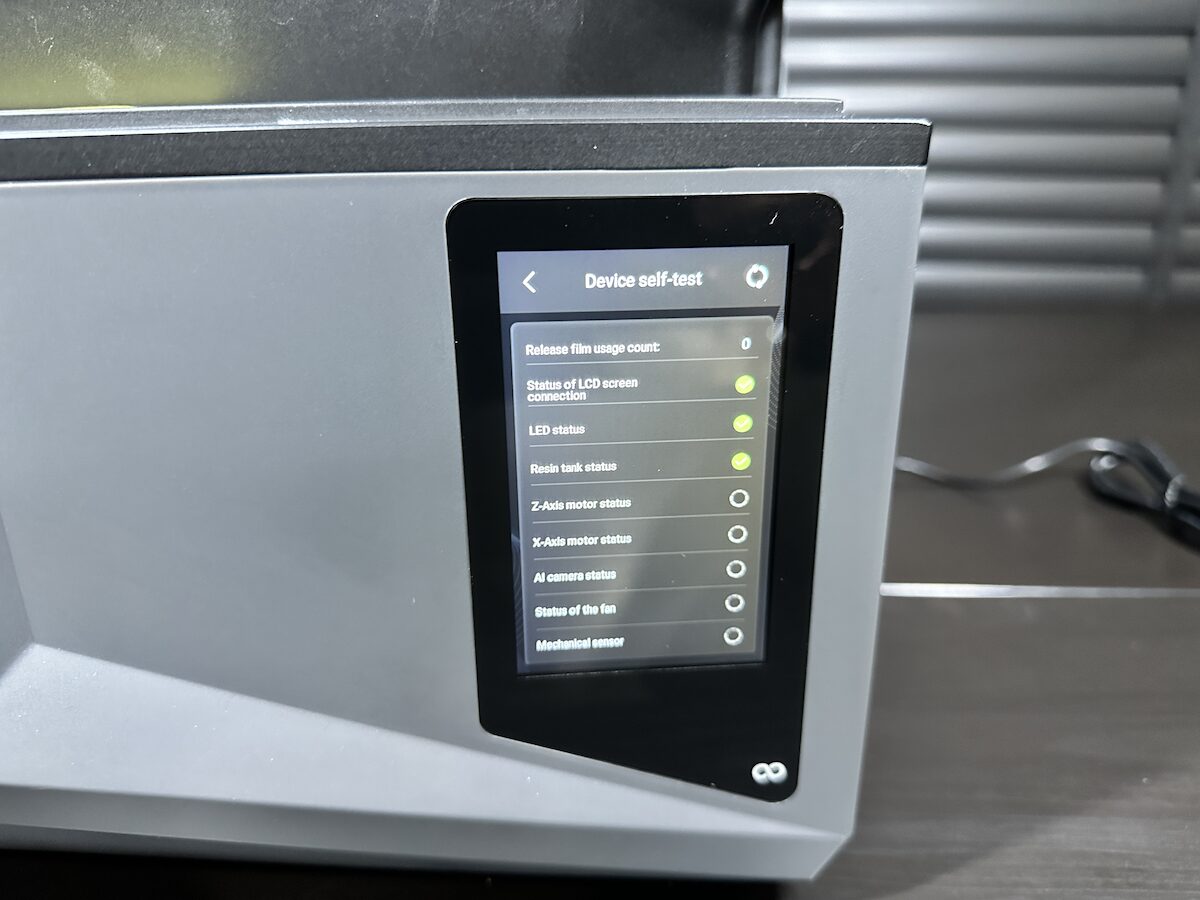

Меню Самотестирование устройства проверяет соединения и статусы компонентов: ЖК-дисплей, светодиоды, резервуар, моторы осей Z/X, ИИ-камеру, вентиляторы и датчики. Зеленый индикатор подтверждает нормальную работу. Функция упрощает долгосрочное обслуживание.

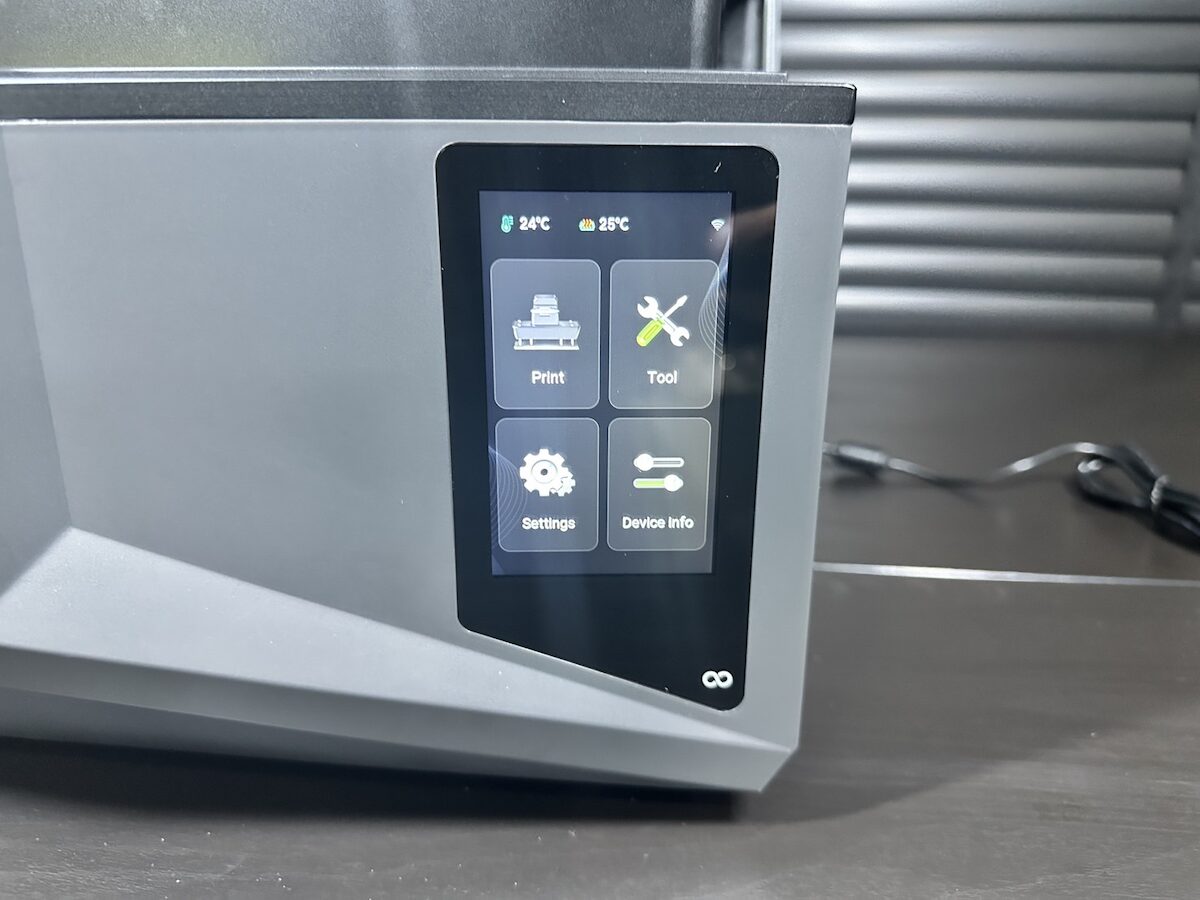

Главное меню содержит четыре раздела: Print для запуска печати, Tool для обслуживания, Settings для настройки сети/языка и Device Info с данными о принтере и прошивке.

В меню Print можно выбрать файлы для печати из разделов “USB File”, “Local file” или “History” (ранее напечатанные образцы).

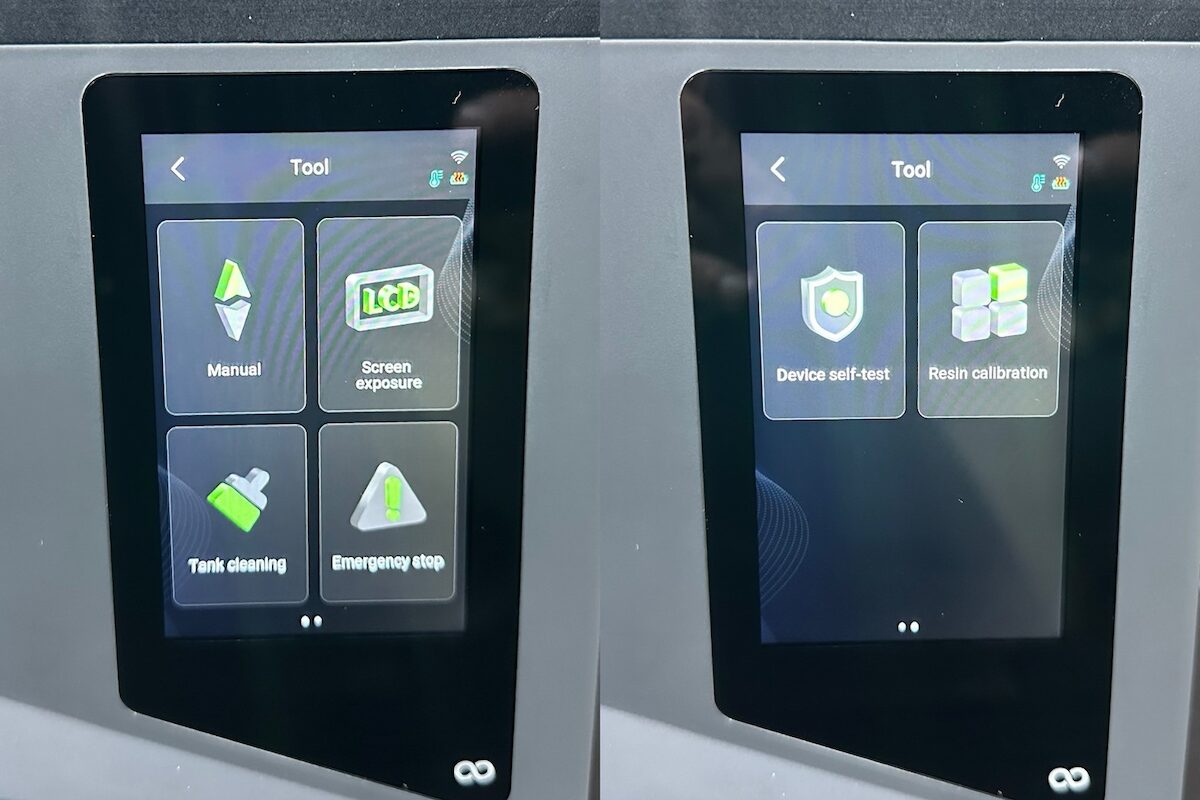

Меню Tool включает:

• Manual – Ручное управление перемещением оси Z
• Screen Exposure – Настройка ЖК-дисплея для четкости печати
• Tank Cleaning – Очистка резервуара после использования
• Emergency Stop – Аварийная остановка (сенсорное управление неидеально для этой функции)
• Device Self-test – Самотестирование
• Resin Calibration – Калибровка расхода смолы для точного подбора количества материала и экспозиции.

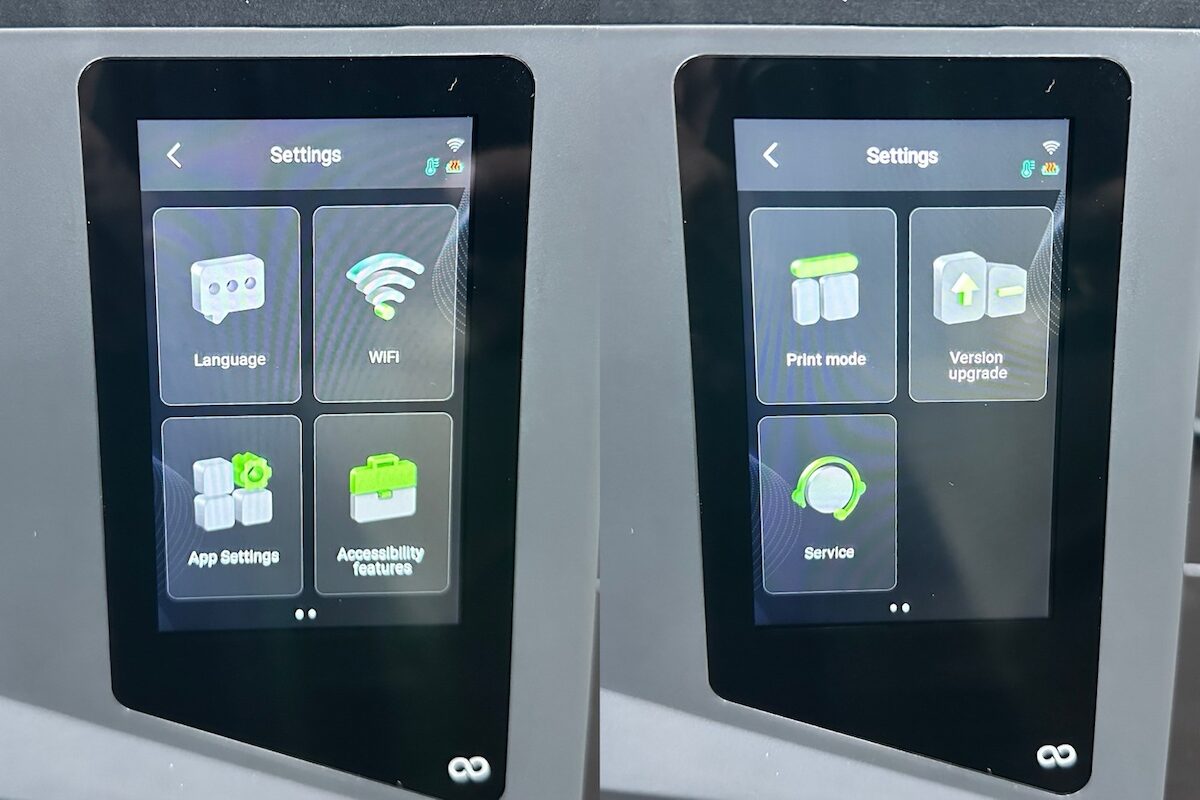

Меню Settings содержит настройки языка, WiFi, приложения, доступности, режима печати, обновления прошивки и иконку Service для техподдержки.

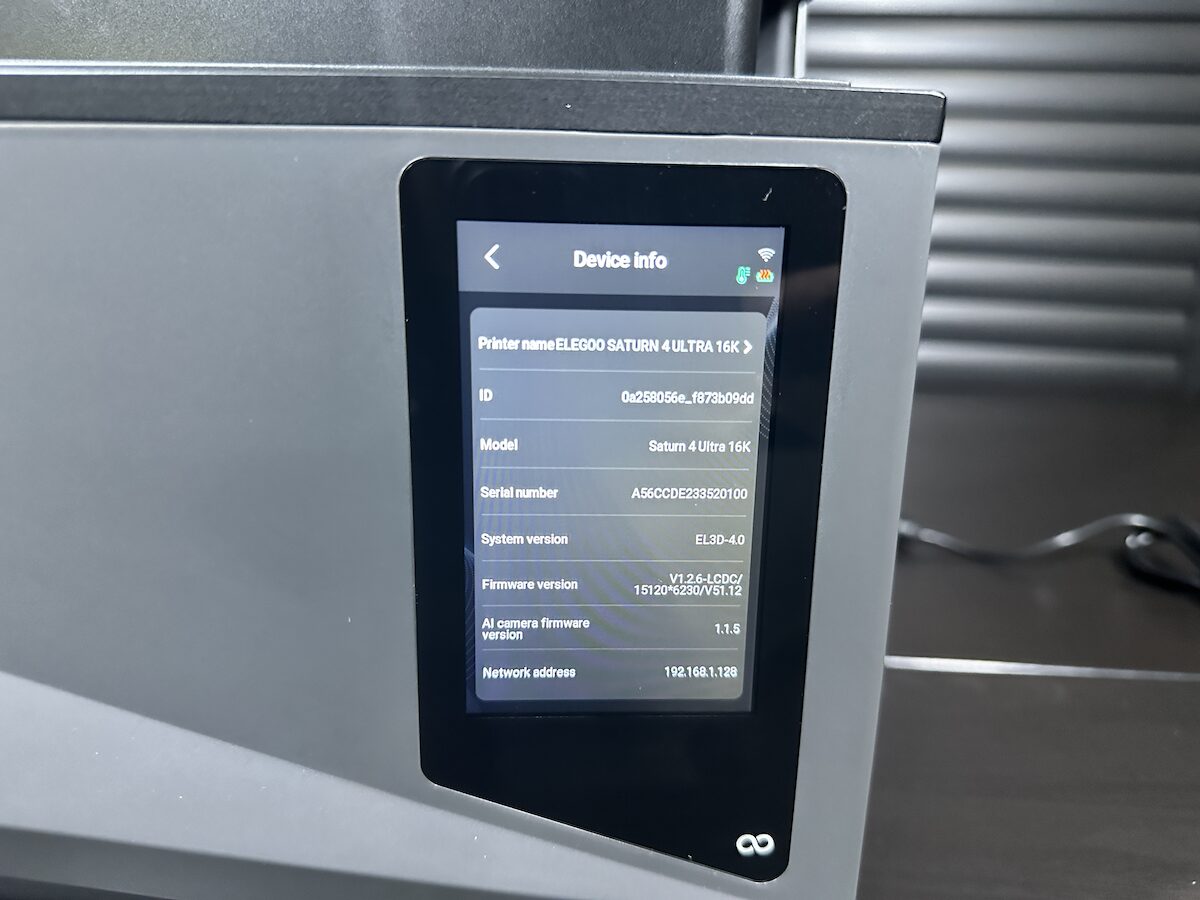

Раздел Device info отображает имя принтера, ID, модель (Saturn 4 Ultra 16K), серийный номер, версии системы/прошивки/ПО ИИ-камеры и IP-адрес.

Программное обеспечение CHITUBOX для смоляных 3D-принтеров

CHITUBOX – ПО для слайсинга, поддерживающее широкий спектр моделей, включая ELEGOO Saturn 4 Ultra 16K. Программа позволяет масштабировать модели, позиционировать их, добавлять поддержки, настраивать экспозицию и разрешение печати перед отправкой файла на принтер.

Интерфейс CHITUBOX интуитивен и включает функции повышения точности: полое моделирование (сокращение расхода смолы), разделение модели, расчет объема материала, предпросмотр слоев. Экспорт поддерживает форматы CTB, STL, OBJ.

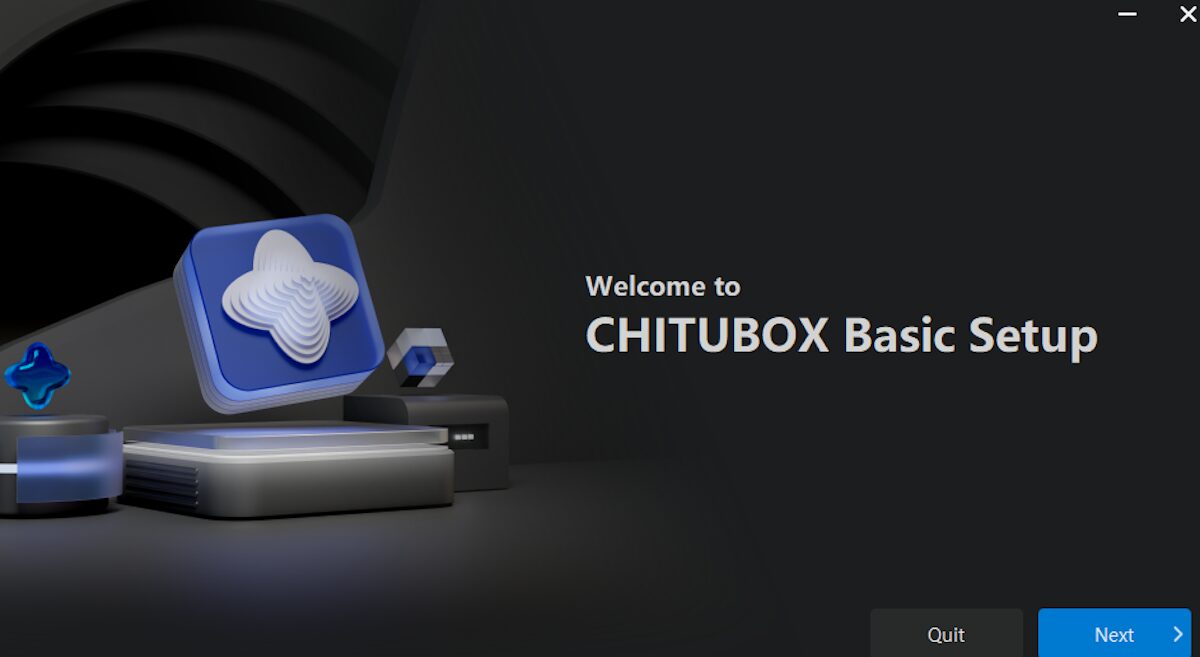

Начнем с установки. Для обзора загрузим CHITUBOX Basic V2 (бесплатная версия), тогда как Pro-версия ($169) содержит дополнительные возможности .

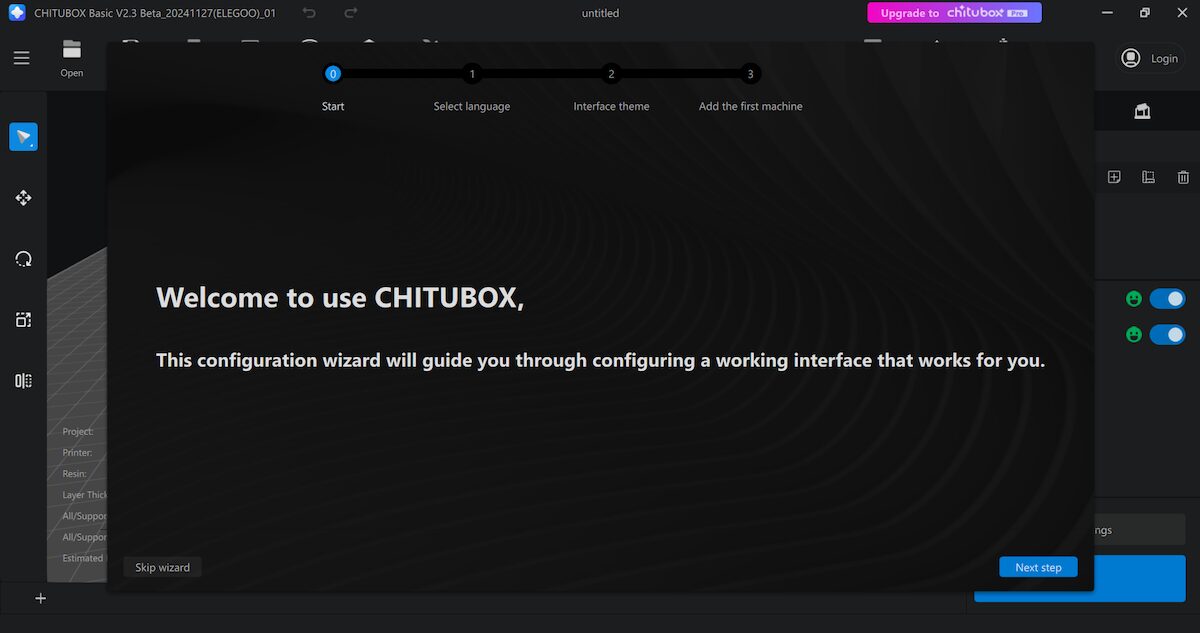

Процесс установки стандартен, перейдем к мастеру настройки:

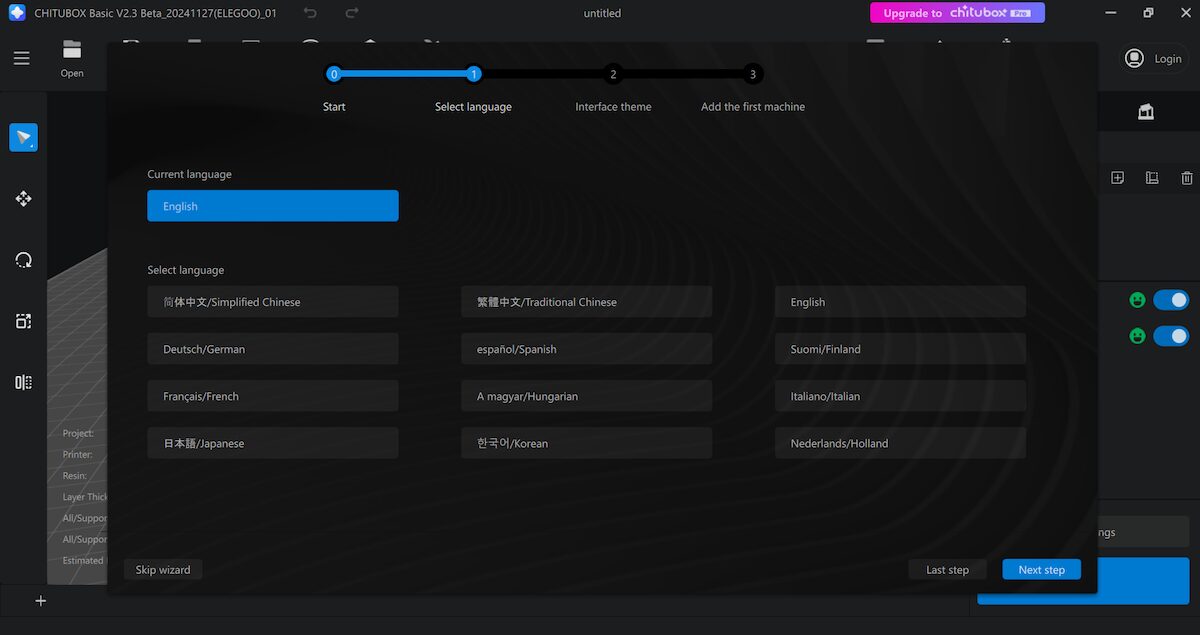

Сначала выберите язык,

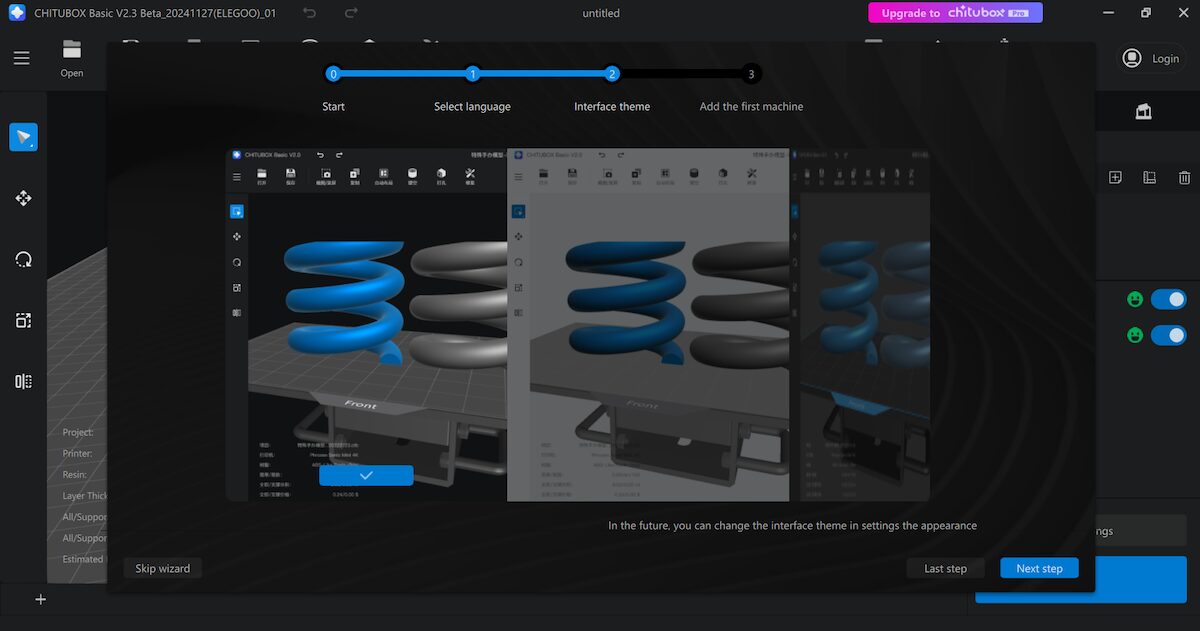

затем тему интерфейса,

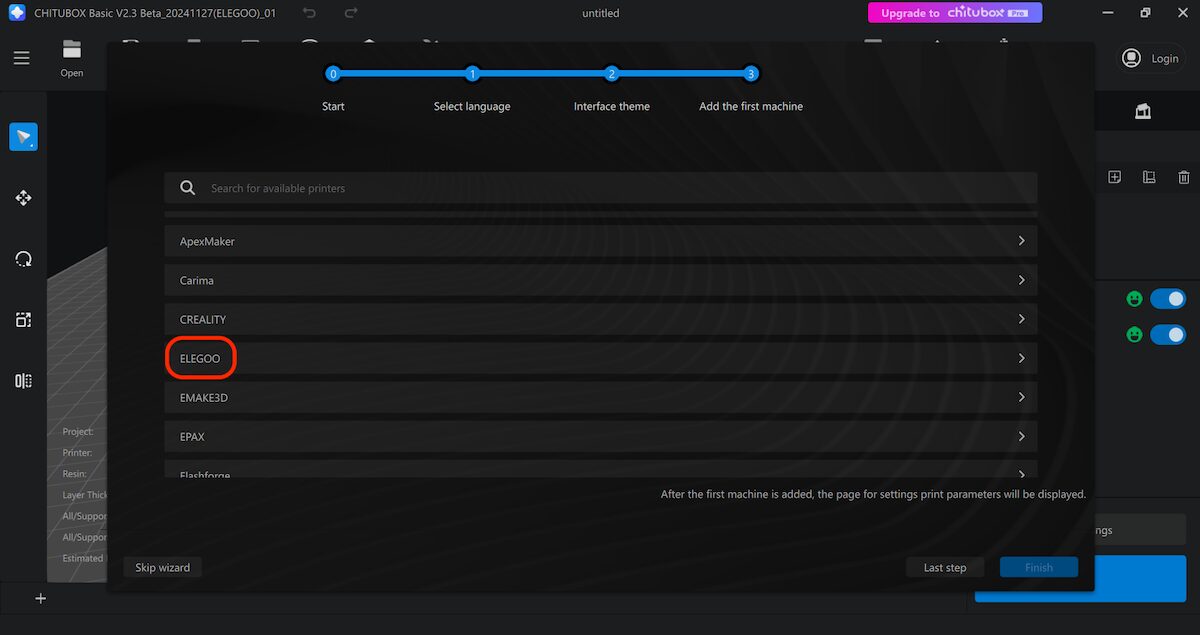

бренд принтера (ELEGOO),

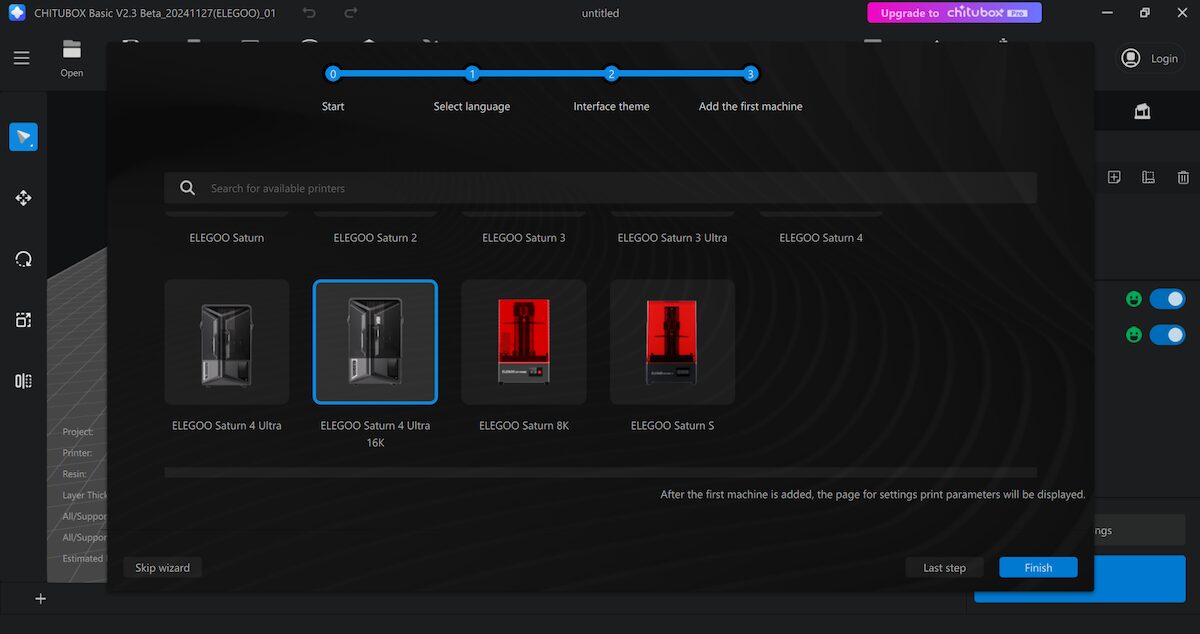

и модель (ELEGOO Saturn 4 Ultra 16K).

Нажмите Finish для завершения.

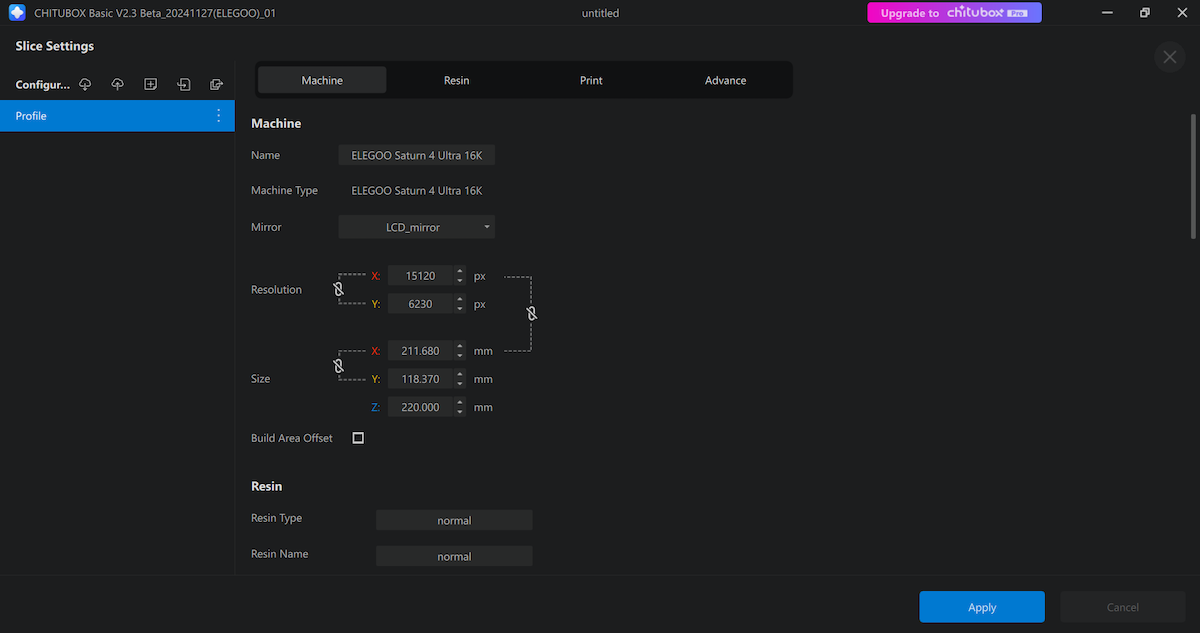

В разделе Machine проверьте настройки принтера: разрешение ЖК-дисплея для УФ-экспозиции установлено на 15120 x 6320 (16K), область печати – 211.80 x 118.70 x 220.00 мм. Внизу тип и название смолы по умолчанию – normal. Другие типы включают water-washable и ABS-Like. Корректные настройки гарантируют безошибочную печать и оптимальное качество для выбранного материала.

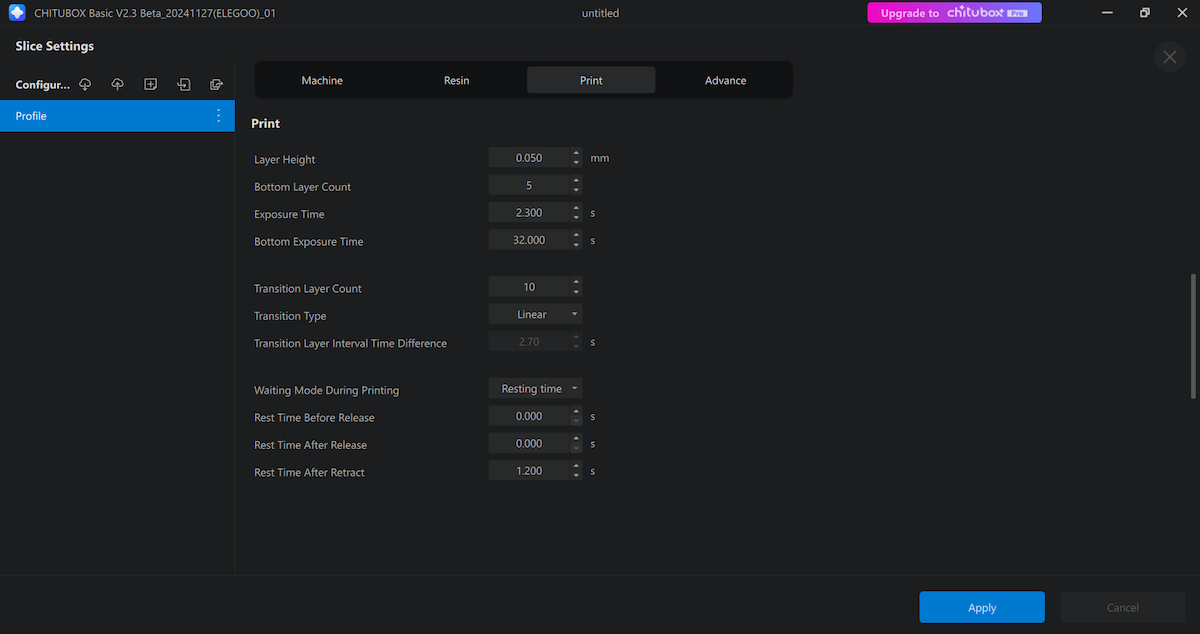

Вкладка Print определяет ключевые параметры: высоту слоя (0.050 мм), количество нижних слоев (5) для адгезии, время экспозиции слоя (2.300 с) и время экспозиции нижнего слоя (32.000 с) для сцепления с платформой.

Другие параметры: количество переходных слоев, тип перехода, временной интервал переходных слоев, режим ожидания при печати, времена паузы до/после отрыва и после втягивания (1.200 с) для контроля интервалов между перемещениями оси Z и снижения напряжения смолы. Настройки требуют адаптации под материалы и разрешение изделий. В тестовых печатях изменены лишь некоторые параметры.

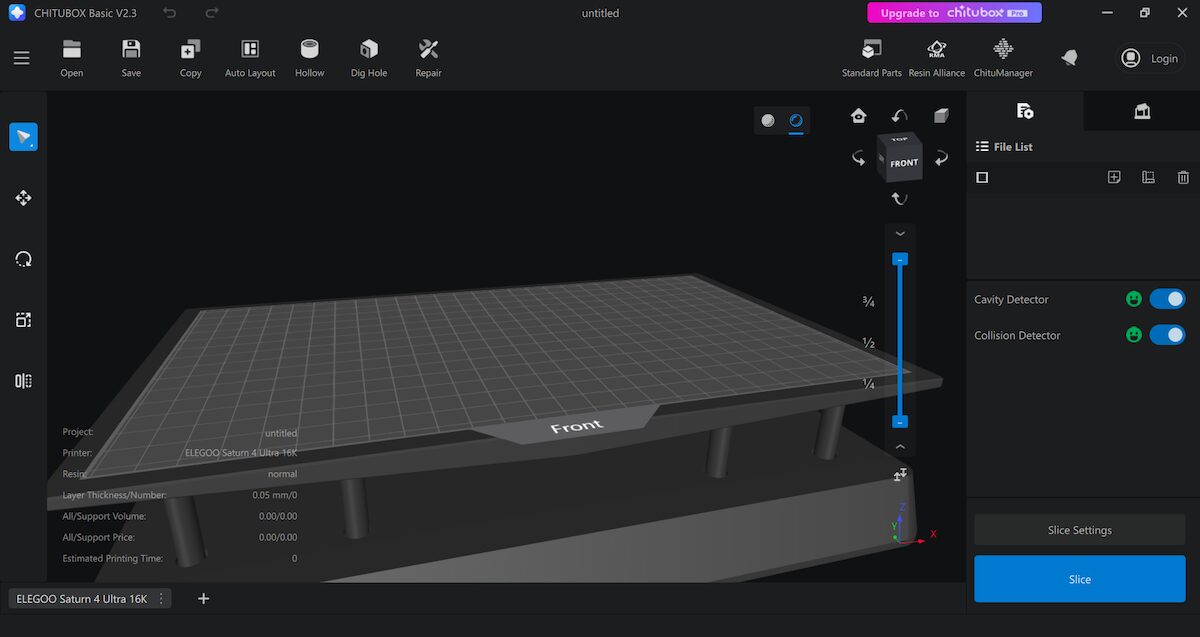

Главный интерфейс CHITUBOX отображает 3D-модель платформы принтера. Доступны регулировка вида, вращение, масштабирование и позиционирование модели. Верхняя панель инструментов содержит: Open, Save, Copy, Auto Layout, Hollow, Dig Hole, Repair. Cavity Detector и Collision Detector справа автоматически выявляют полости в модели и коллизии объектов, снижая ошибки перед печатью. Нажатие Slice в правом нижнем углу обрабатывает файл и отправляет его на печать.

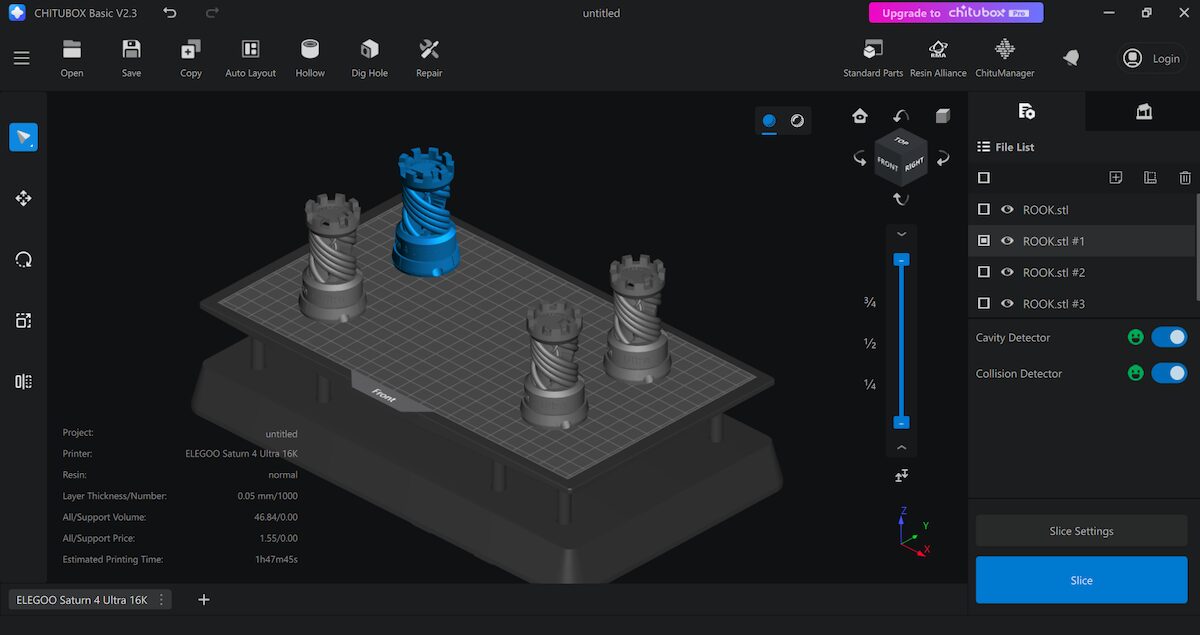

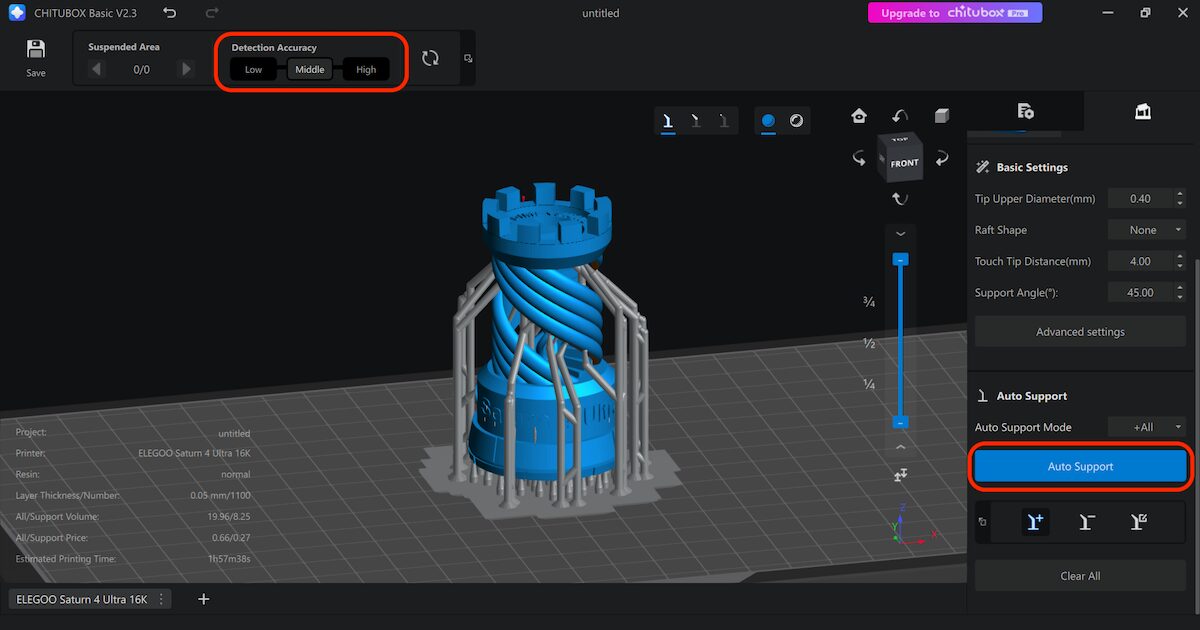

Откроем файл ROOK.stl и разместим четыре модели по углам платформы. Справа в разделе File List отобразятся четыре файла ROOK.stl при активированных Cavity Detector и Collision Detector. Кнопка Slice конвертирует модели в формат принтера.

Использование Saturn 4 Ultra 16K с ПО ChituManager

CHITUBOX генерирует файлы для смоляных/ЖК-принтеров, а ChituManager – отдельное ПО (часть CHITUBOX Basic V2.1 или новее) для удаленного управления через USB, WiFi или Ethernet. Программа позволяет обновлять прошивку, проверять статус, управлять файлами, подключаться по сети и печатать без USB-накопителя.

Она также обеспечивает мониторинг печати в реальном времени. Интерфейс пользовательски дружелюбен, настройки принтера просты. ПО можно установить отдельно – оно присутствует на поставляемом USB-накопителе.

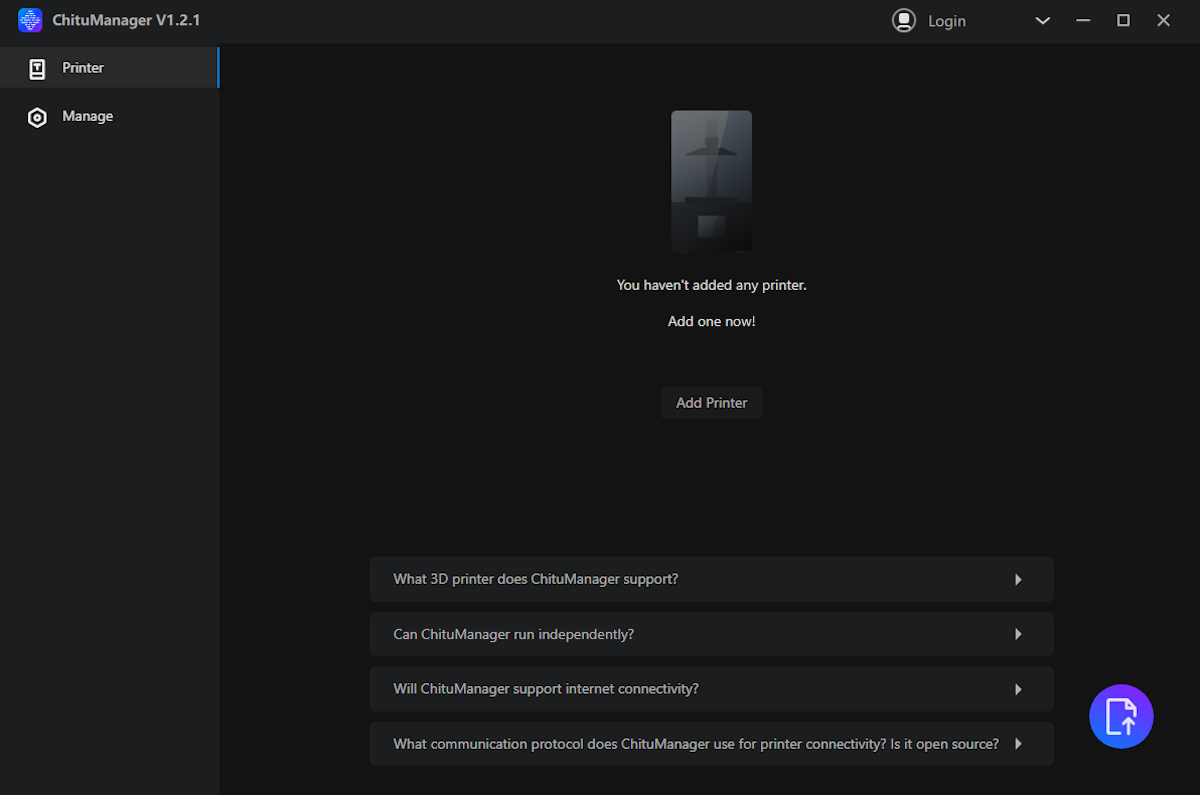

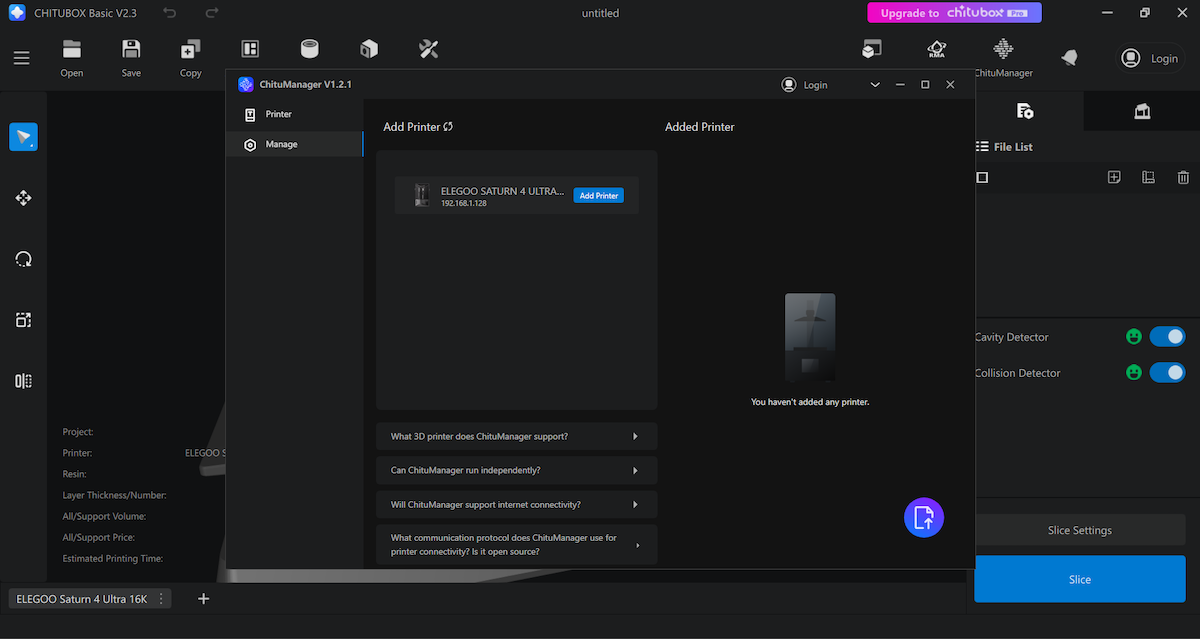

После установки нажмите “Add Printer” для подключения принтера через Wi-Fi.

Мы также можем добавить принтер ELEGOO Saturn 4 Ultra 16K в CHITUBOX Basic v2.3 через ChituManager для управления устройствами по Wi-Fi. На интерфейсе отобразится имя принтера и IP-адрес. Достаточно нажать «Добавить принтер».

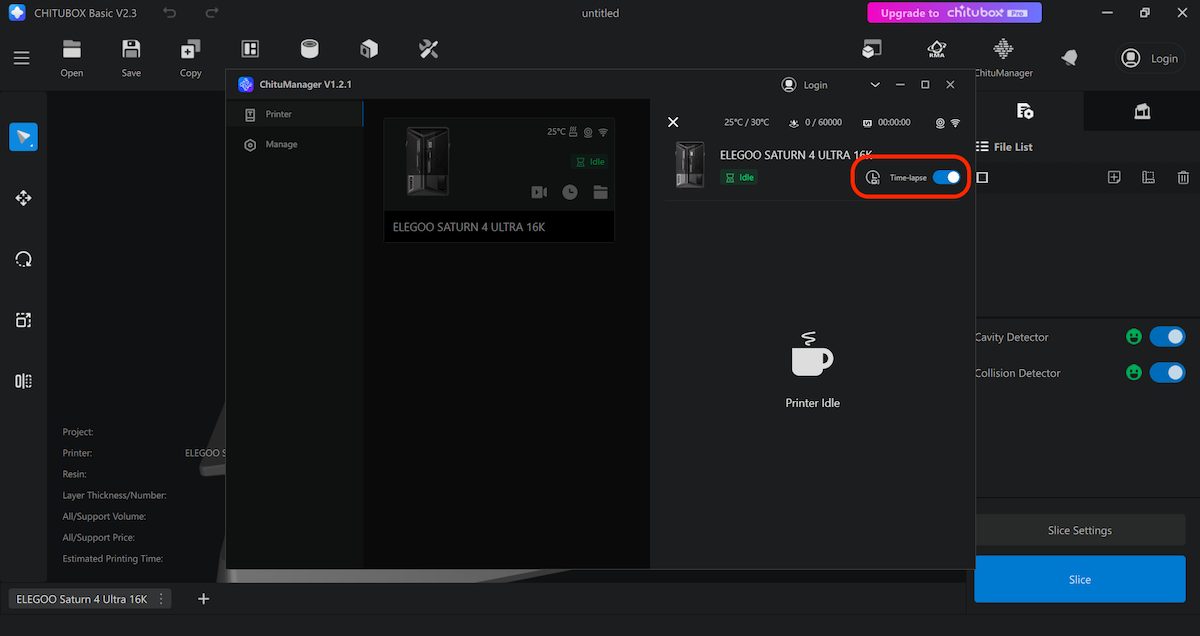

Принтер ELEGOO Saturn 4 Ultra 16K теперь подключен через ChituManager, где можно включать/отключать функцию Time-Lapse для записи ускоренных видео процесса 3D-печати. После активации ПО начнёт фиксировать изображения с заданными интервалами, объединяя их в видео. Функция полезна для анализа возможных проблем при печати и демонстрации результатов (см. видео в конце обзора).

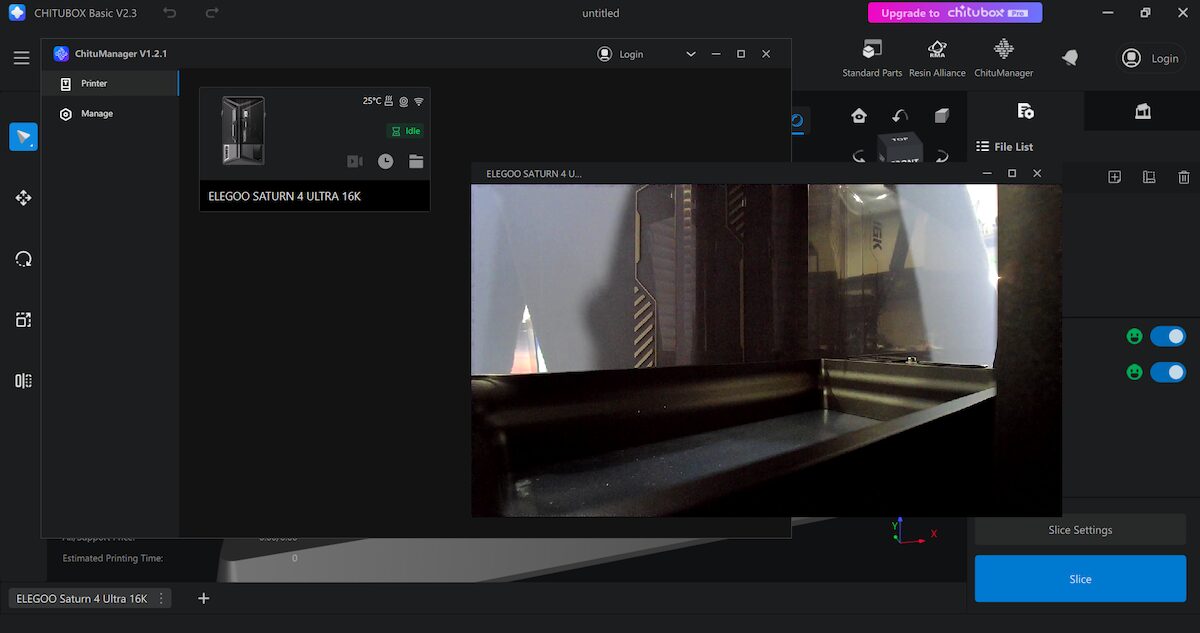

Состояние принтера и изображения с ИИ-камеры доступны в реальном времени для удалённого контроля процесса печати.

Первые отпечатки на ELEGOO Saturn 4 Ultra 16K

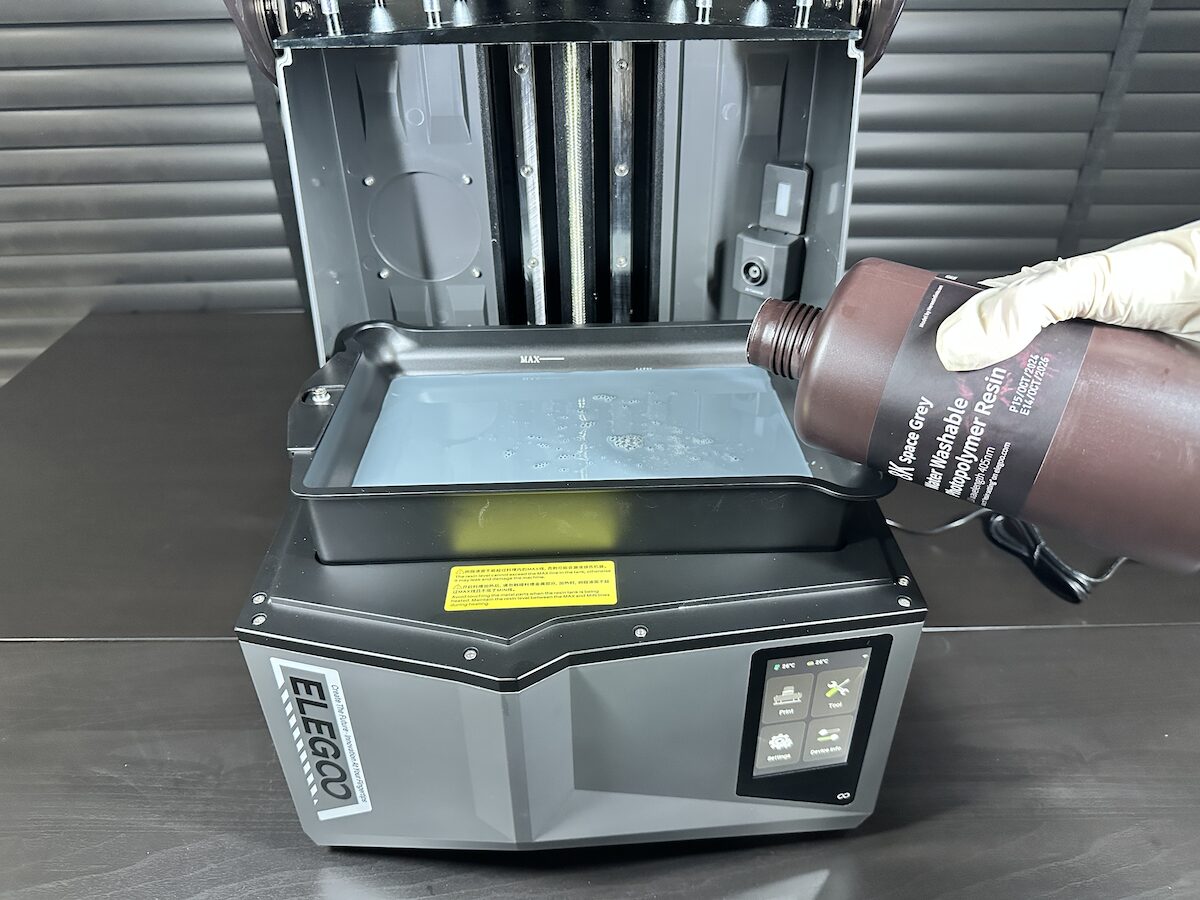

При заливке смолы в резервуар принтера ELEGOO Saturn 4 Ultra 16K используйте перчатки для предотвращения контакта с химикатами. Не превышайте линию MAX, чтобы избежать перелива смолы при печати. Заполнение резервуара следует выполнять в хорошо проветриваемом помещении для снижения вдыхания паров.

Первый отпечаток — четырёхкомпонентная шахматная модель (башни). Это стандартный тест для проверки детализации и точности смоляного принтера. Готовая деталь демонстрирует чёткие элементы.

Как и при традиционной филаментной печати, печать смолой может требовать поддержек. В CHITUBOX предусмотрена функция «Автоподдержка», протестированная на модели ROOK.stl. Верхняя панель содержит параметр «Точность обнаружения» с настройками Low, Middle или High. Кнопка Auto Support в правом нижнем углу автоматически добавляет опорные структуры, снижая риск срыва детали или дефектов печати.

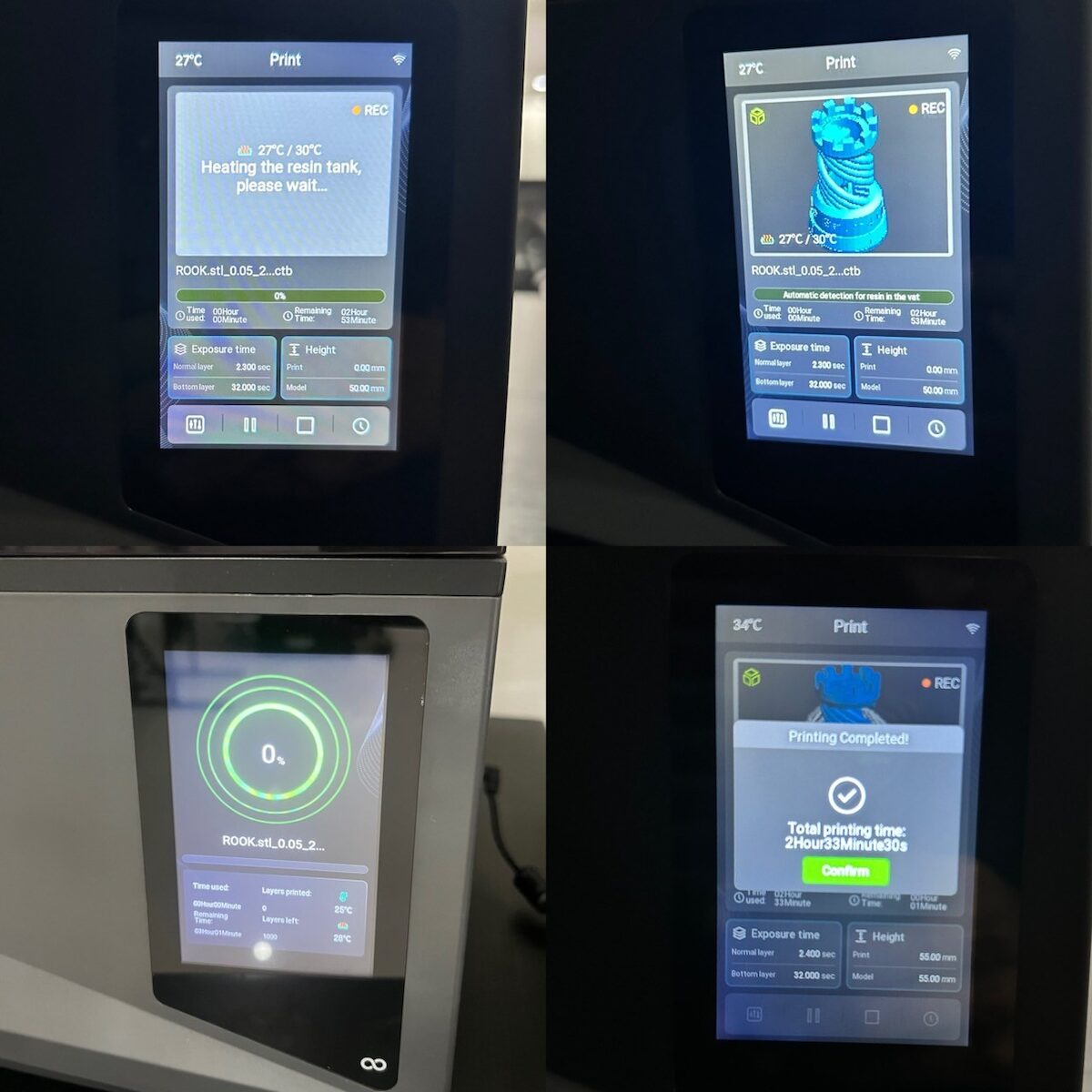

Меню Состояние печати позволяет отслеживать процесс от начала до конца. Первый экран показывает нагрев резервуара со смолой до оптимальной температуры. Далее отображается прогресс печати с предпросмотром модели и параметрами: время экспозиции, высота детали. Индикатор выполнения отображает процент завершения и расчётное оставшееся время. По окончании на дисплее показывается общее время печати (2 часа 33 минуты) и кнопка Подтвердить.

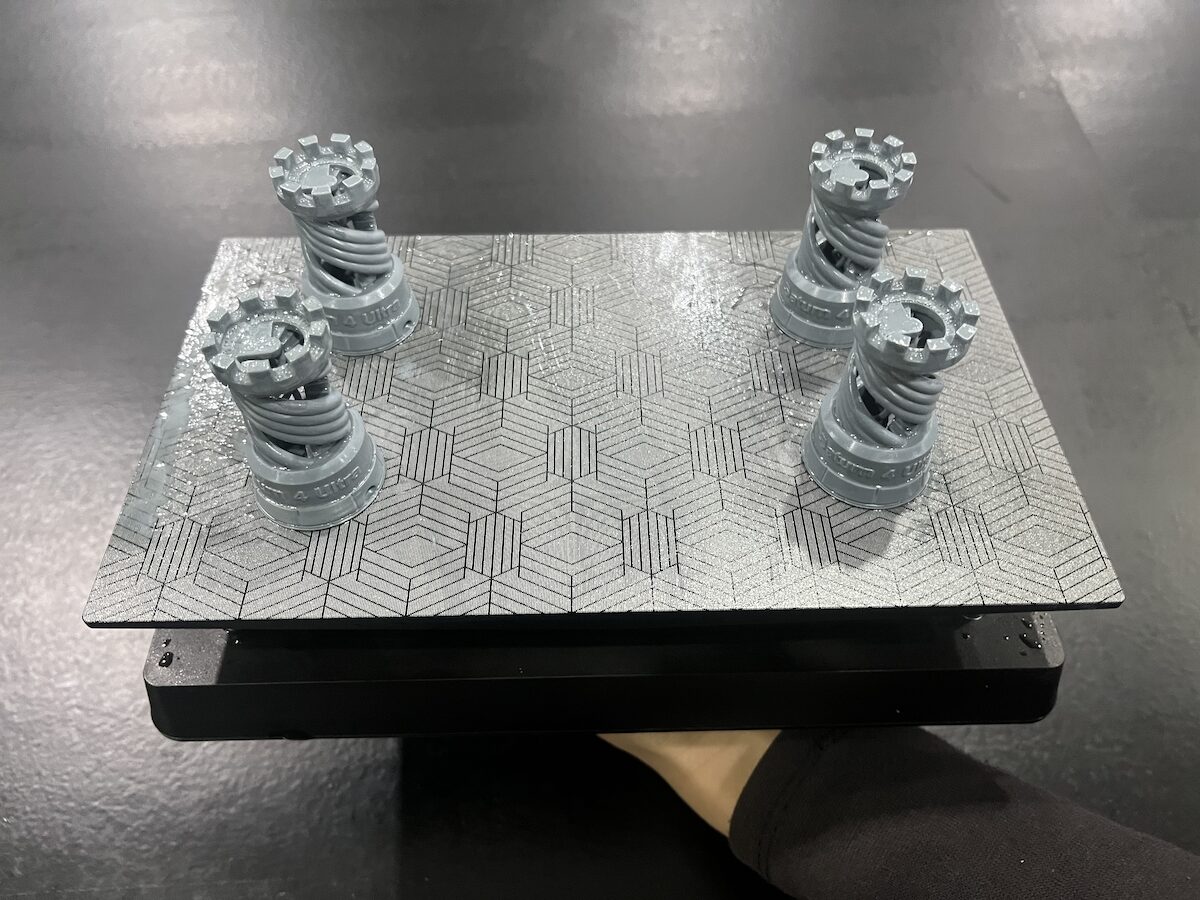

Отпечатанные детали надёжно зафиксированы на платформе построения без риска деформации или отслоения. Лазерная гравировка платформы дополнительно повышает адгезию модели.

Станция для промывки и отверждения ELEGOO Mercury Plus 3

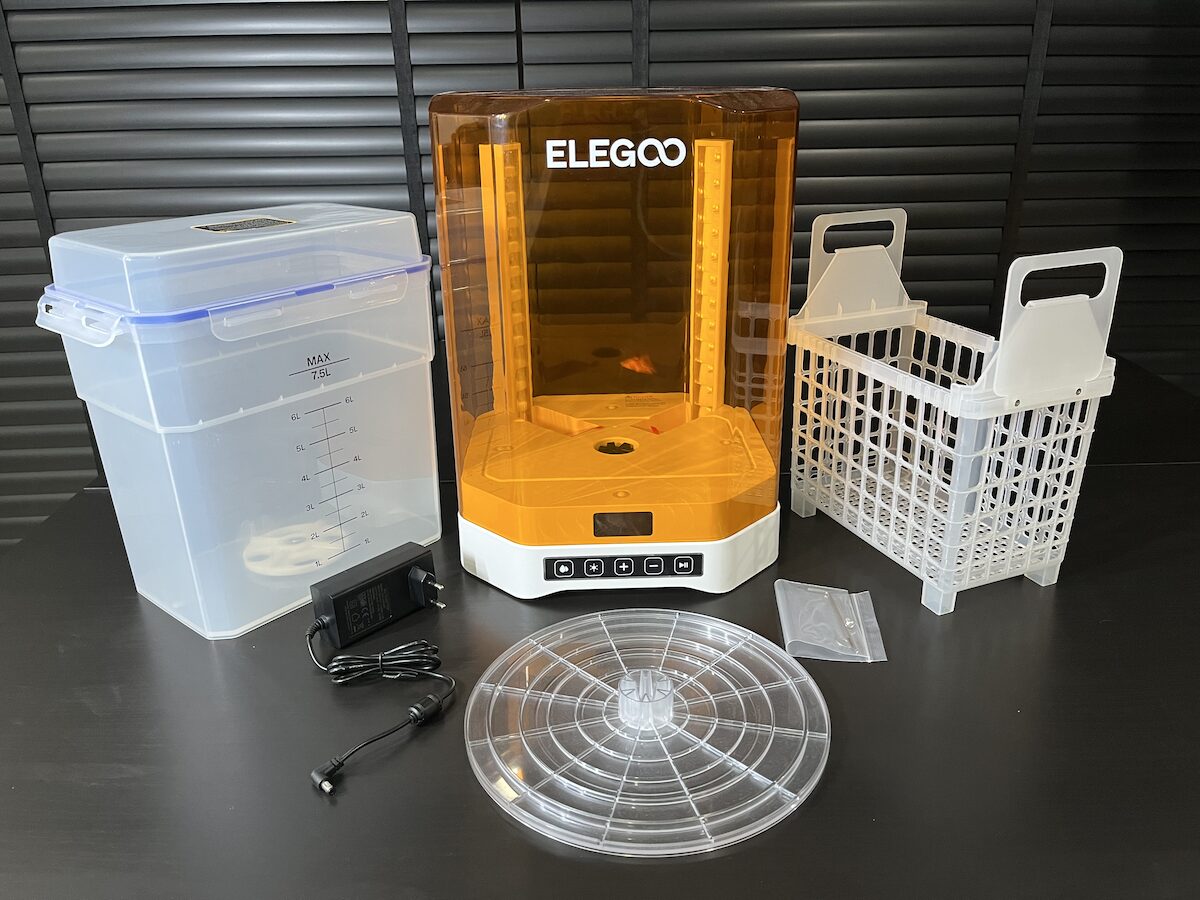

2-в-1 станция ELEGOO Mercury Plus 3.0 для промывки и отверждения (сушки) упрощает постобработку смоляных деталей благодаря следующим особенностям:

• Комбинированная система УФ-промывки и отверждения — Поддерживает очистку жидкостями (вода или IPA — изопропиловый спирт) и отверждение УФ-светом 405нм.
• Вместительный промывочный резервуар — Прозрачная ёмкость с индикатором уровня, совместимая с промывочной корзиной (справа внизу).
• Магнитный поворотный диск для равномерного распределения УФ-излучения и повышения качества отверждения.
• Защитная УФ-крышка — Жёлтое акриловое покрытие снижает излучение и повышает безопасность.
• Цифровая панель управления — Установка времени и режимов работы.
• Адаптер питания и аксессуары — Блок питания 24В/2.5А 60Вт, поворотный диск и очистные принадлежности.

Станция 2-в-1 подходит пользователям смоляных принтеров, обеспечивая быструю и эффективную очистку с отверждением. Это устраняет проблему липкости смолы, повышая прочность и долговечность деталей.

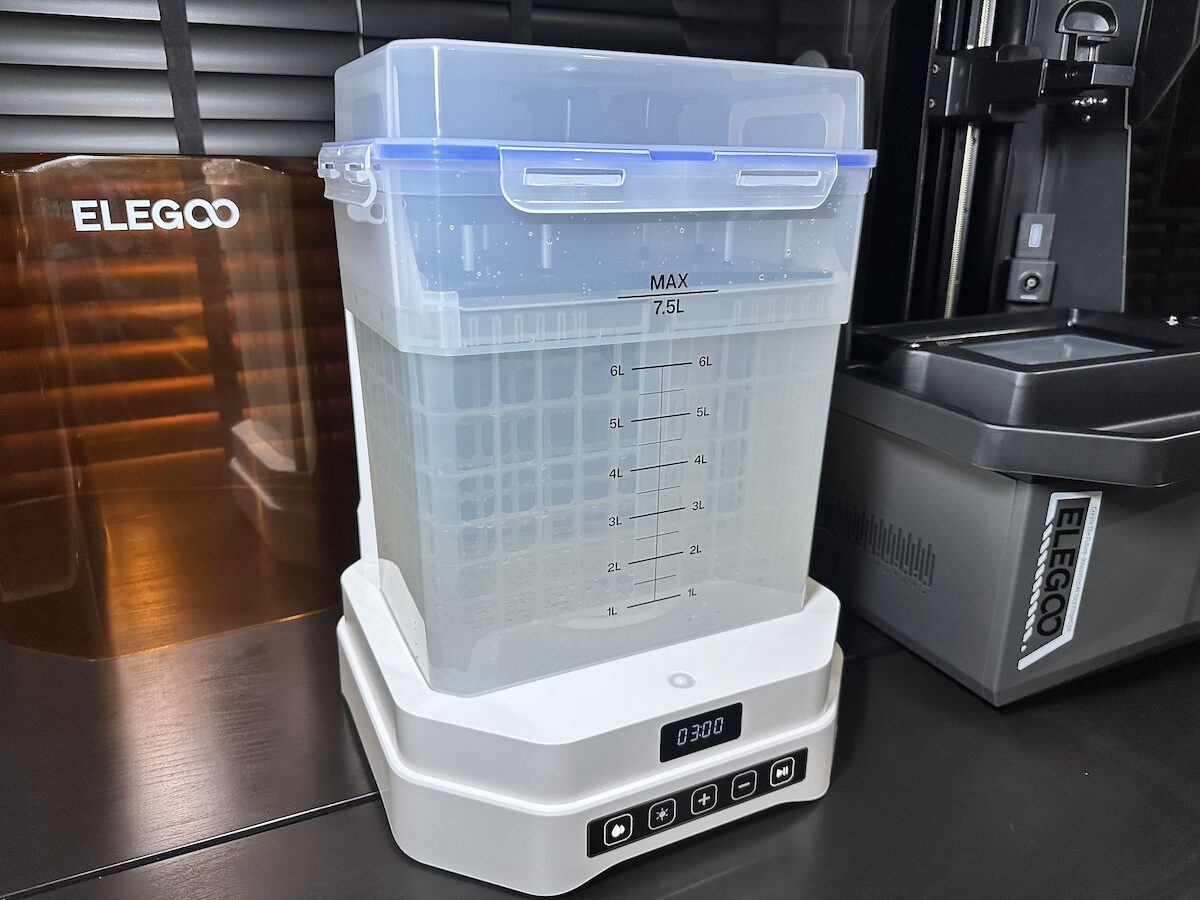

Промывочный модуль Mercury Plus 3.0 оснащён 7.5-литровым резервуаром с индикатором уровня. Для погружения и извлечения деталей используется съёмная корзина. На передней панели расположен дисплей и кнопки настройки времени/режима. Очистка выполнена за 5 минут.

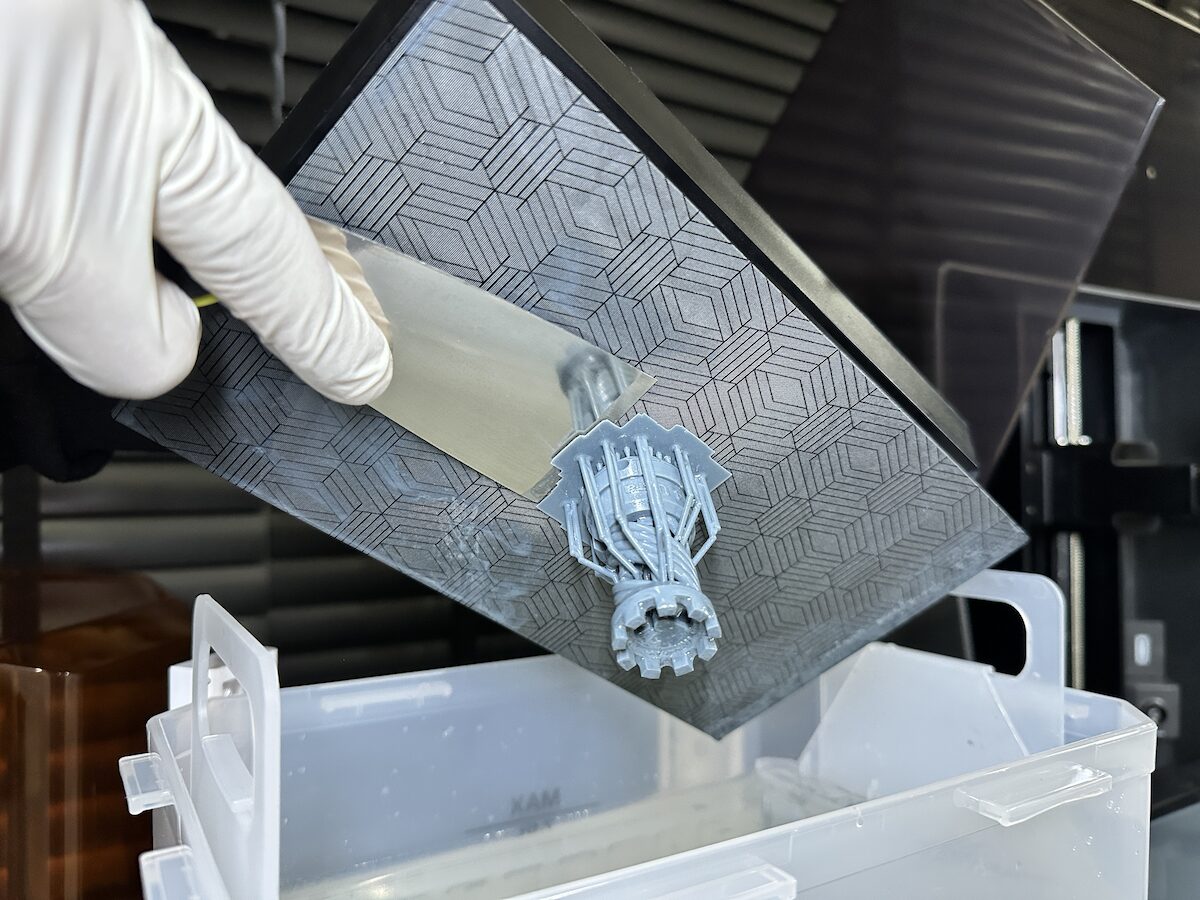

Используйте перчатки и скребок для аккуратного снятия модели с платформы построения. Применяя водорастворимую смолу, резервуар заполнен водой (вместо спирта), после чего деталь погружена для очистки.

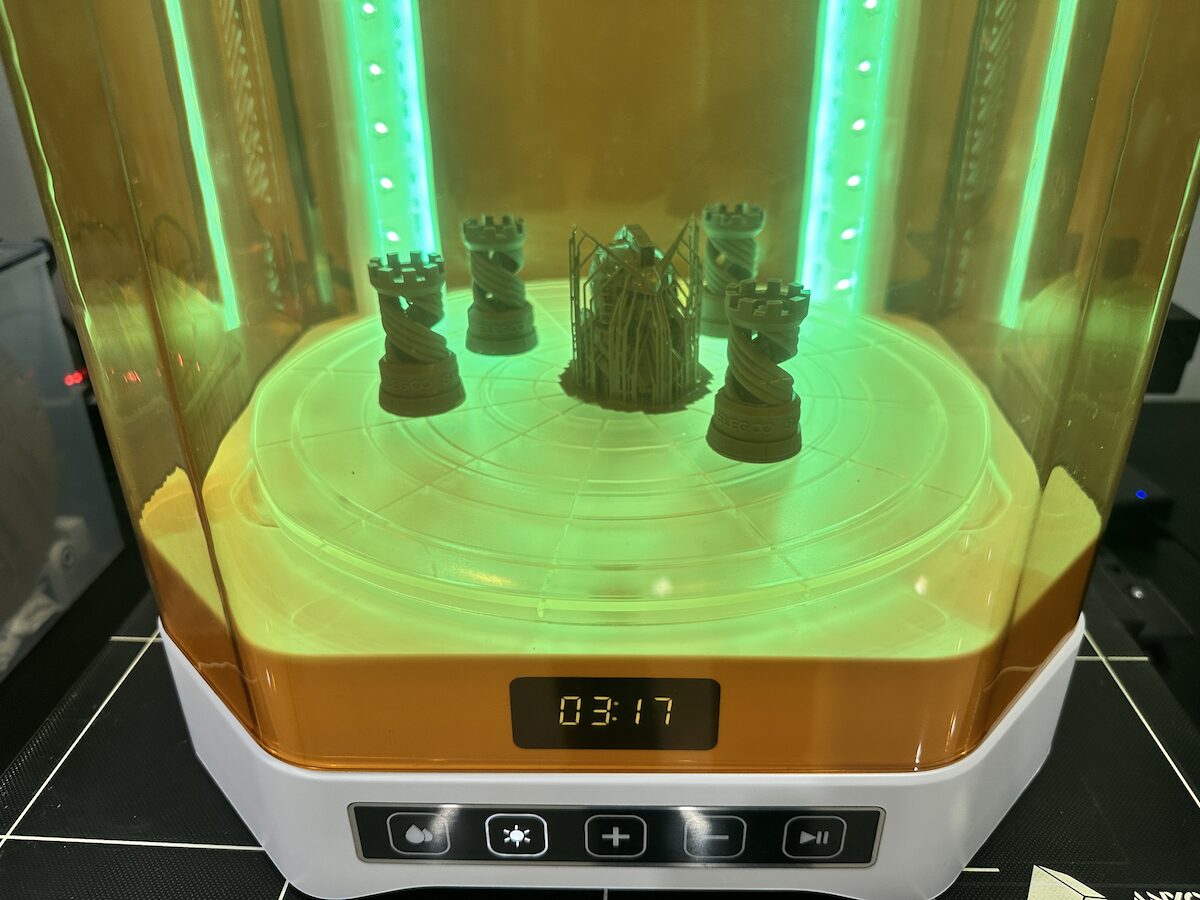

После очистки выполняется УФ-отверждение для повышения прочности модели и устранения липкости. Процесс на станции включает:

• Круговое УФ-освещение — Две светодиодные ленты 405нм обеспечивают равномерное отверждение всех участков детали.
• Магнитный поворотный стол — Вращение детали гарантирует идентичное облучение всех сторон.
• УФ-фильтрующая крышка — Предотвращает рассеивание УФ-света, повышая безопасность.
• Цифровая панель управления — Установка времени отверждения в зависимости от размера детали и типа смолы. Дисплей отображает оставшееся время.

Для отверждения также установлено время 5 минут.

Тестирование ELEGOO Saturn 4 Ultra 16K на различных образцах

Далее представлены образцы, отпечатанные на ELEGOO Saturn 4 Ultra 16K, для самостоятельной оценки качества:

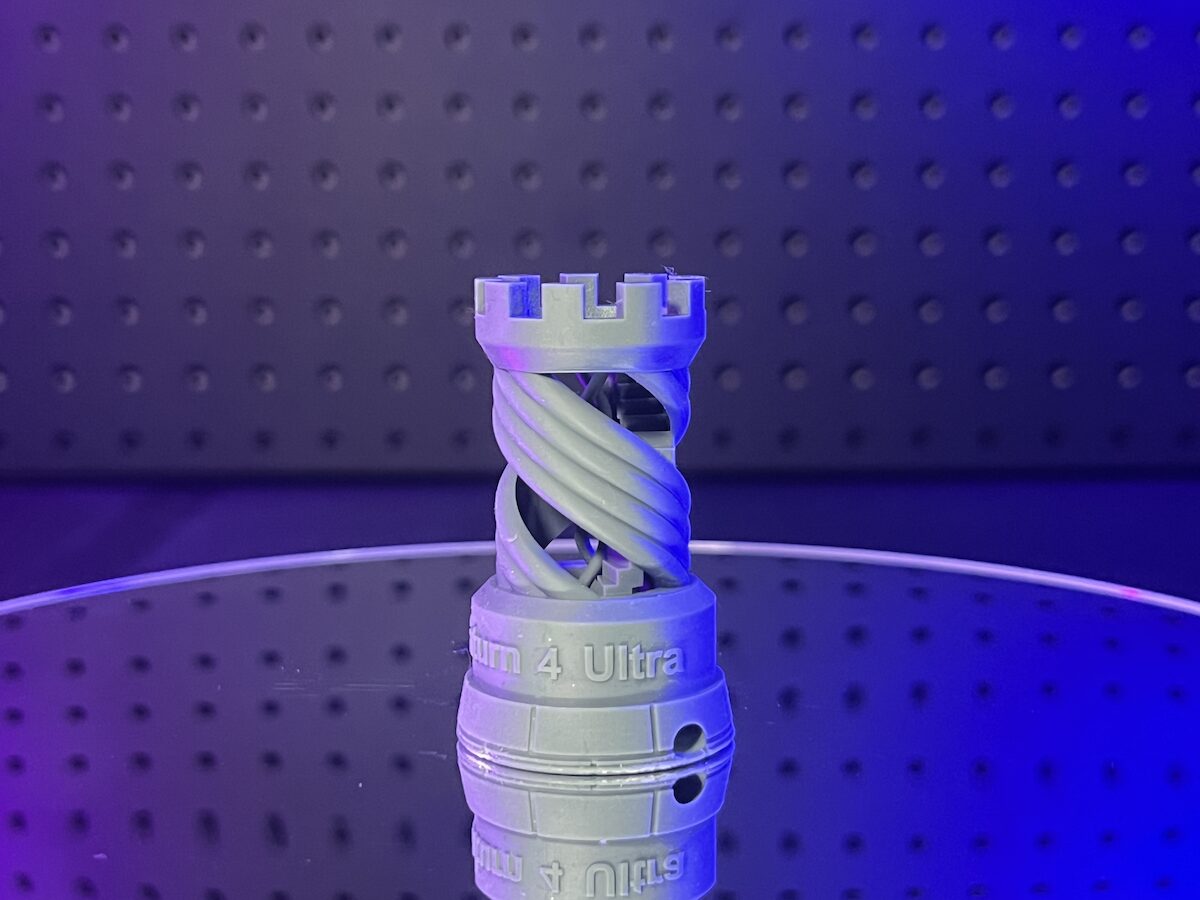

Имя файла: Rook.stl
Высота слоя: 0.050мм
Время экспозиции: 2.300с
Время печати: 2ч26м18с
Поддержки: Нет

Имя файла: Pawn.stl
Высота слоя: 0.050мм
Время экспозиции: 2.300с
Время печати: 2ч32м14с
Поддержки: Нет

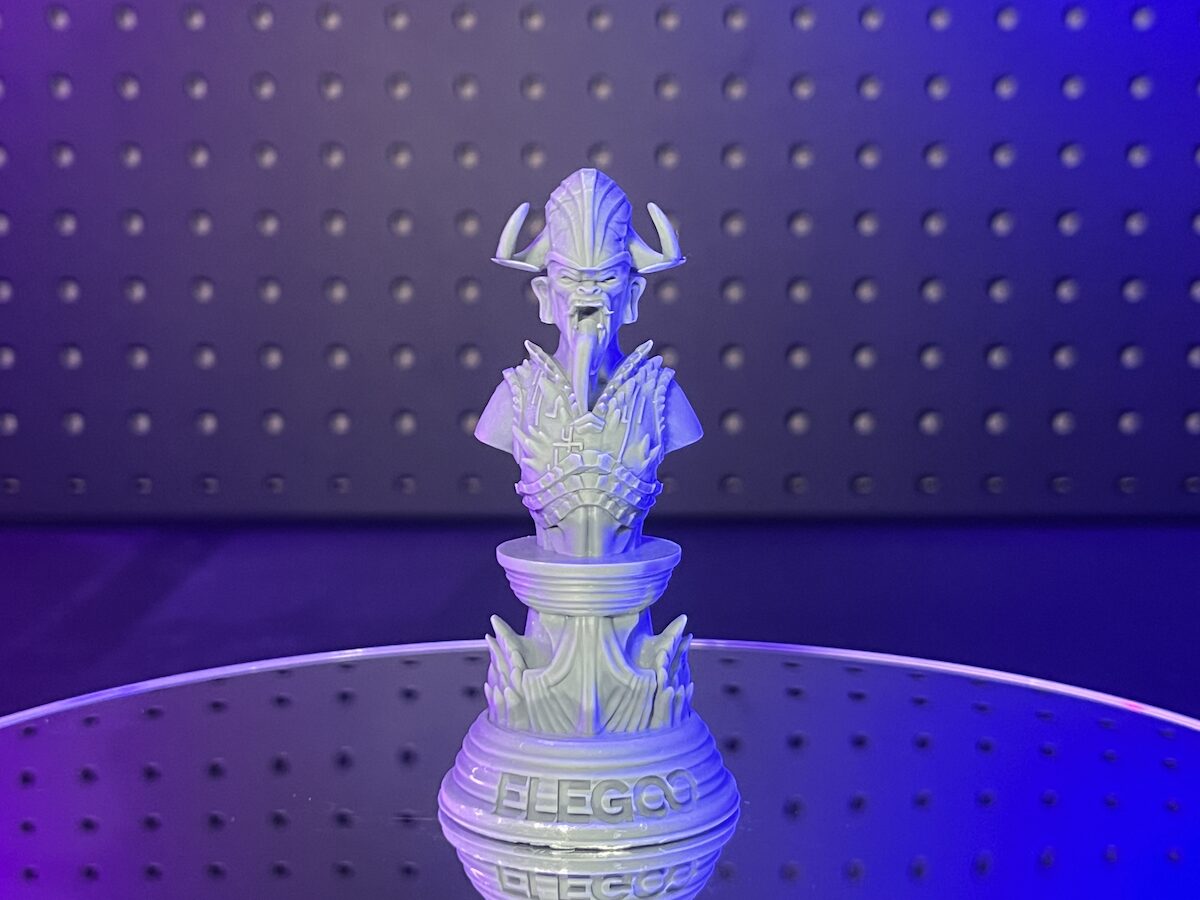

Имя файла: Bishop.stl
Высота слоя: 0.050мм
Время экспозиции: 2.300с
Время печати: 2ч45м5с
Поддержки: Нет

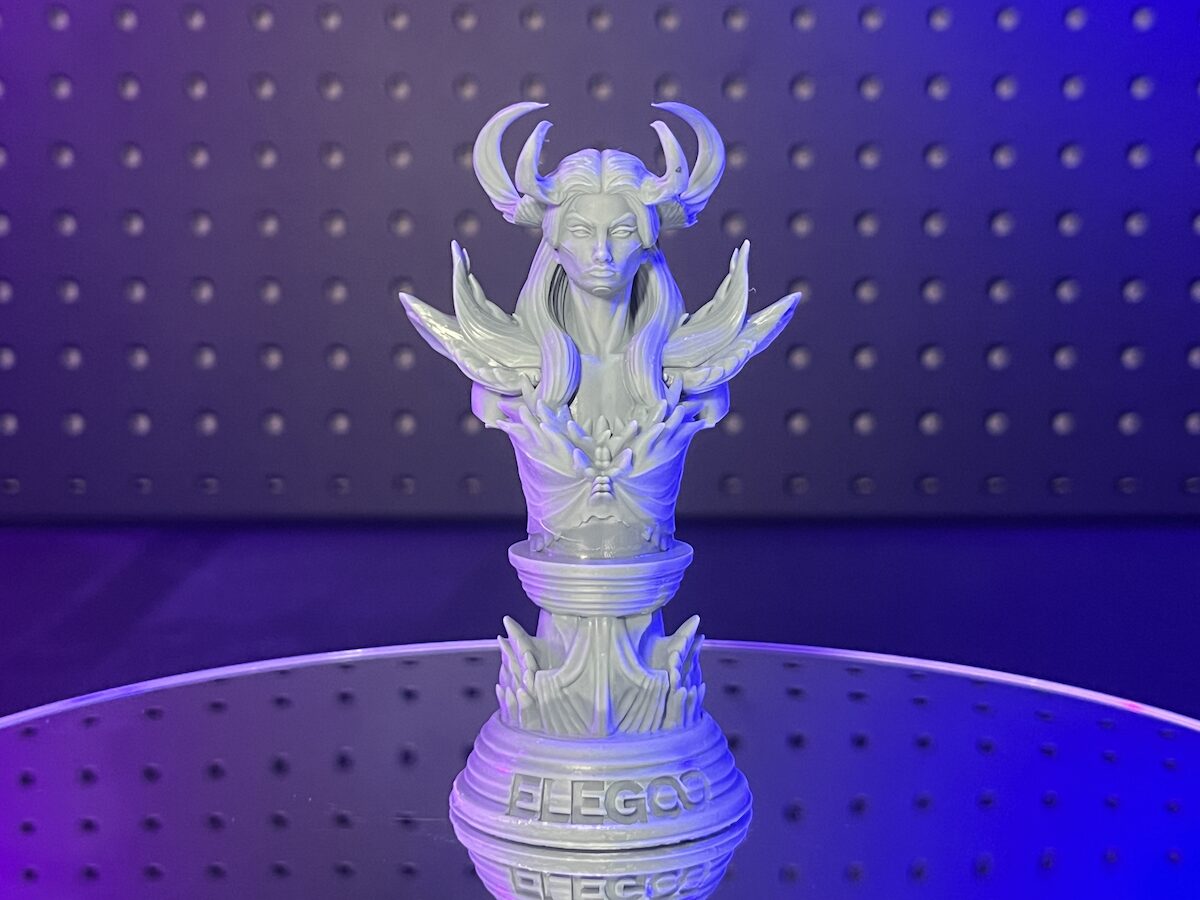

Имя файла: Queen.stl
Высота слоя: 0.050мм
Время экспозиции: 2.300с
Время печати: 3ч2м10с
Поддержки: Нет

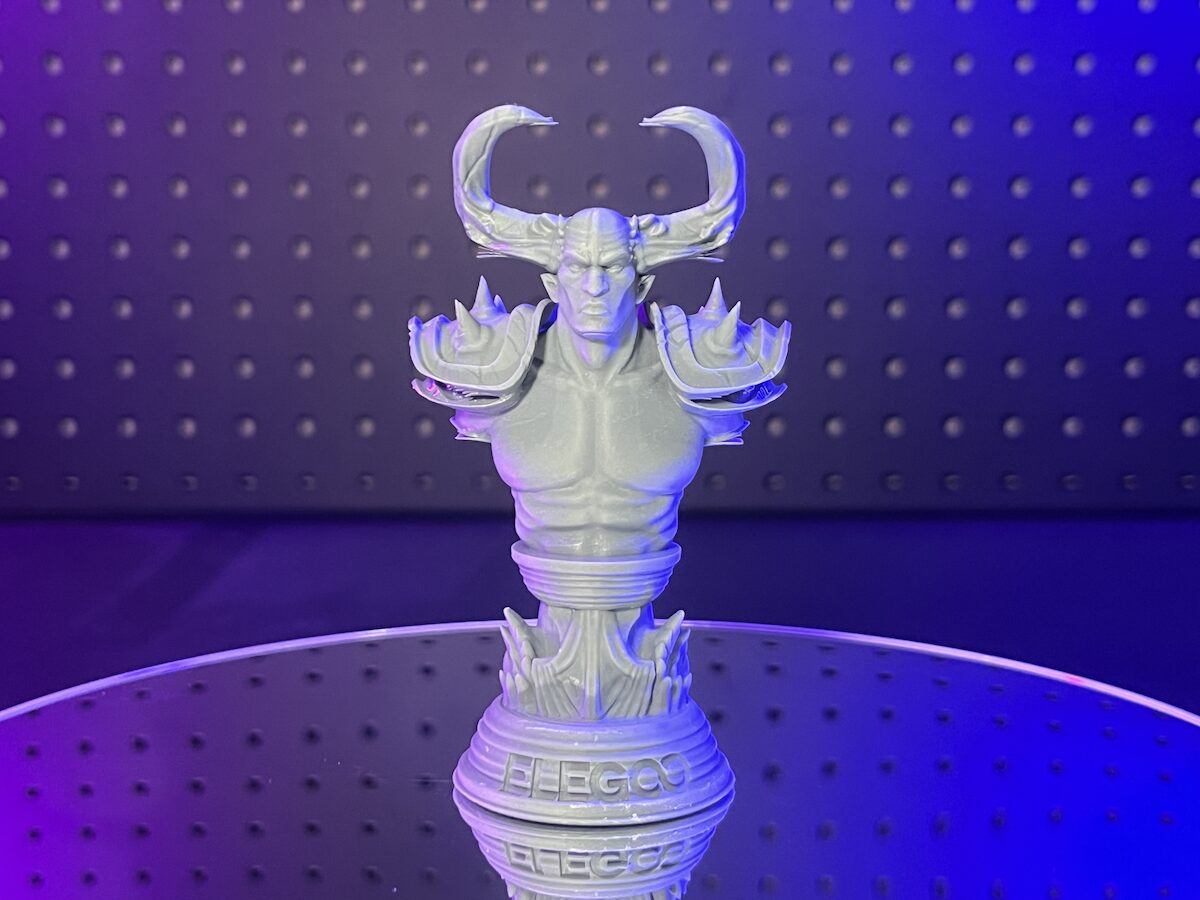

Имя файла: King.stl
Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 3ч7м7с
Поддержки: Нет

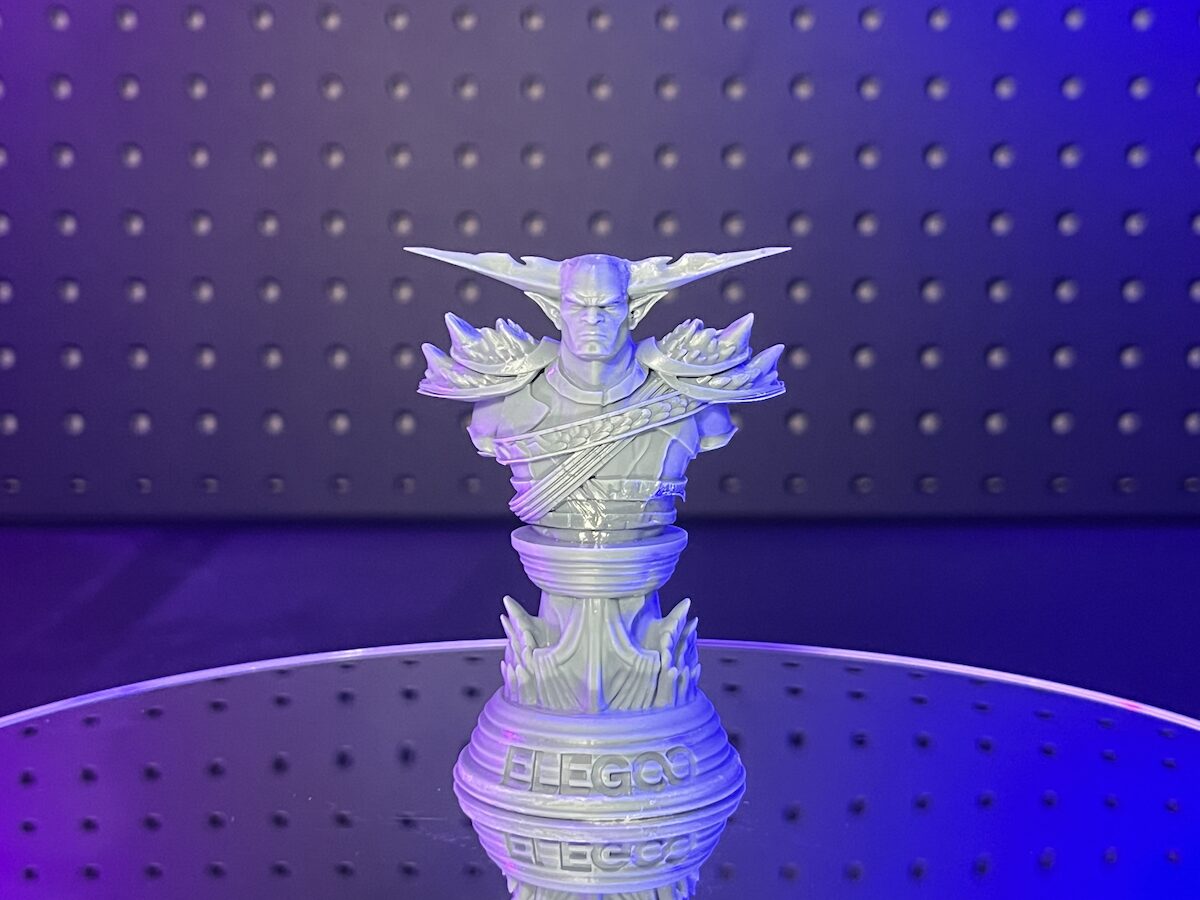

Имя файла: B001.stl
Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 1ч57м26с
Поддержки: Да

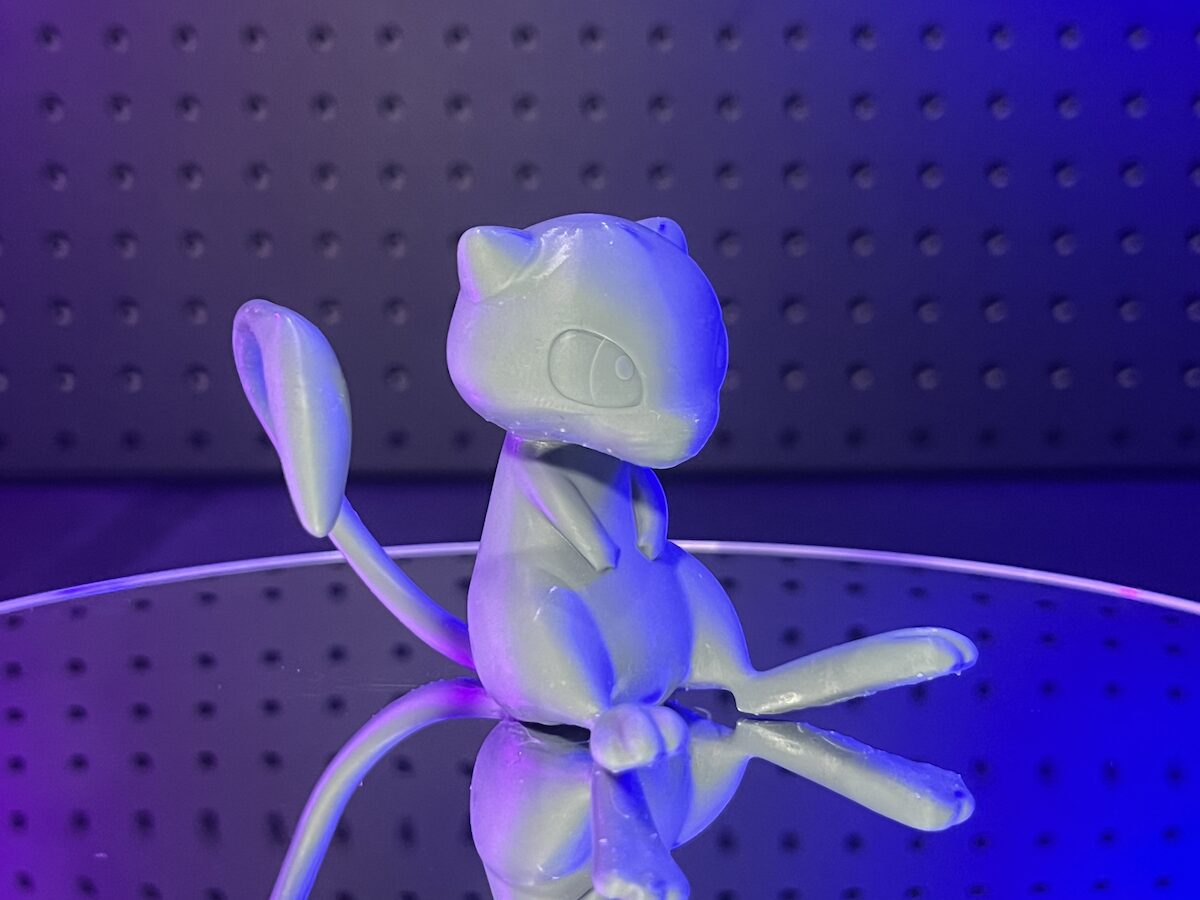

Имя файла: Mew.stl
Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 1ч23м3с
Поддержки: Да

Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 1ч48м27с
Поддержки: Да

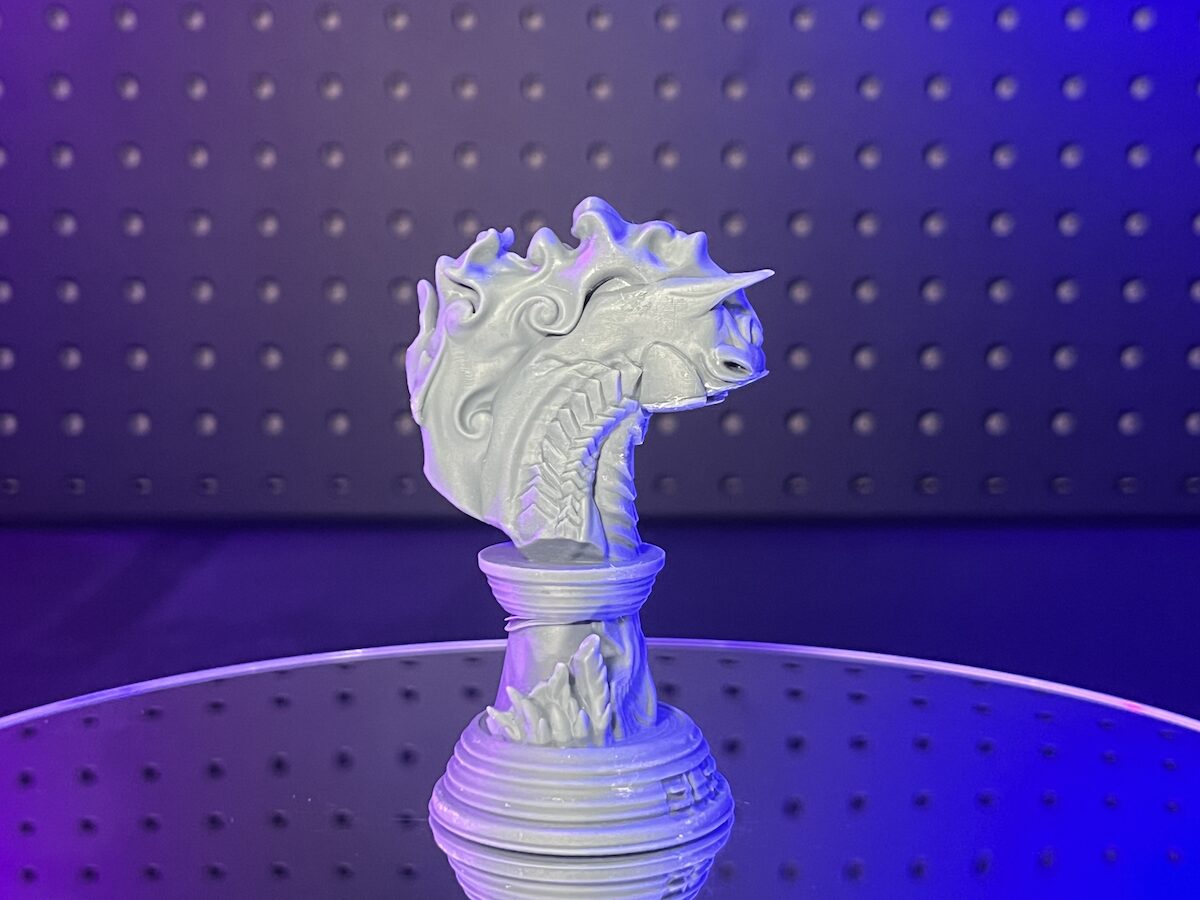

Имя файла: Knight.stl
Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 2ч38м51с
Поддержки: Нет

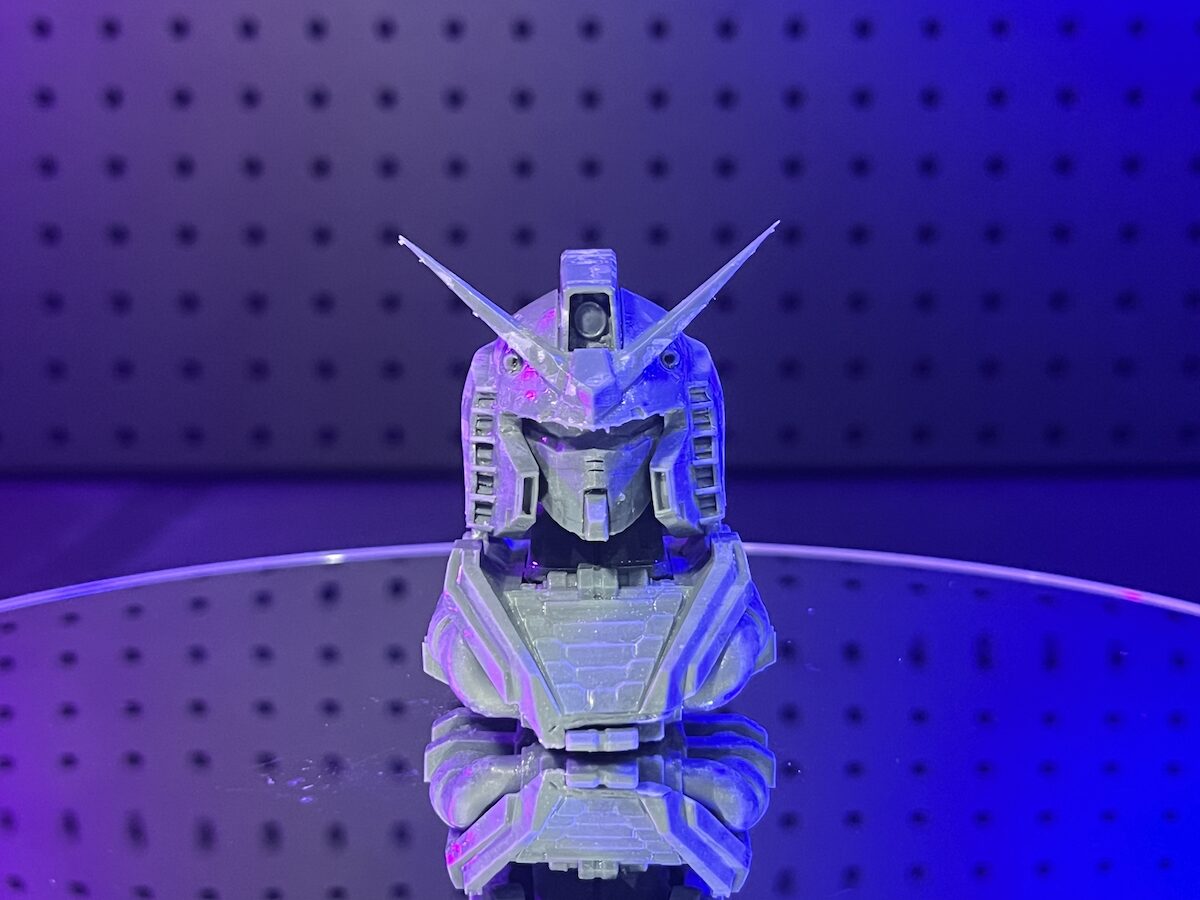

Имя файла: Gundum.stl
Высота слоя: 0.050 мм
Время экспозиции: 2.300 с
Время печати: 1ч55м57с
Поддержки: Да

Видеообзор ELEGOO Saturn 4 Ultra 16K

Заключение

ELEGOO Saturn 4 Ultra 16K — профессиональный 3D-принтер для работы со смолами с разрешением до 16K, камерой искусственного интеллекта для мониторинга печати в реальном времени и интеллектуальной системой нагрева резервуара со смолой, обеспечивающей стабильную и точную печать.

Благодаря двойным линейным направляющим и шариковым винтам, печать осуществляется плавно с минимальной вибрацией, что позволяет получать четкие модели. Принтер подходит для создания высокодетализированных объектов: фигурок, промышленных прототипов или ювелирных изделий.

ELEGOO Mercury Plus 3.0 — комбинированная УФ-мойка и сушилка, полезное дополнение для очистки и отверждения смоляных деталей после печати. Оснащена 7,5-литровым резервуаром, магнитной вращающейся платформой для равномерного УФ-отверждения и цифровой системой управления с простой настройкой параметров.

ELEGOO Saturn 4 Ultra 16K и Mercury Plus 3.0 — эффективные инструменты для 3D-дизайнеров, профессиональных печатников, моделлеров и инженеров, требующих высокоточного воспроизведения. Первый опыт работы со смоляной/LCD-печатью показал простоту и понятность процессов печати, мойки и отверждения.

Благодарим ELEGOO за предоставленные для тестирования Saturn 4 Ultra 16K и Mercury Plus 3.0. Saturn 4 Ultra 16K доступен за $499.99 в магазине ELEGOO и вскоре появится на Amazon , где сейчас представлена только 12K-модель. Mercury Plus 3.0 открыт для предзаказа за $129.99 на ELEGOO .
