AAEON предоставил образец промышленного одноплатного компьютера UP Squared 7100 без вентилятора для тестирования. Плата оснащена процессором Intel N97 или N100 семейства Alder Lake-N (вскоре будут доступны процессоры Amston Lake), имеет до 16 ГБ оперативной памяти LPDDR5 и 128 ГБ флеш-памяти eMMC, а также два слота M.2 для беспроводных модулей и расширения хранилища. Полные технические характеристики можно найти в предыдущей статье.
Обзор начнется с распаковки для ознакомления с аппаратной частью, после чего будет выполнена загрузка Ubuntu Pro 24.04 LTS для проверки базовой информации о системе. Через несколько недель после углубленного тестирования в Ubuntu будет опубликована вторая часть обзора, включающая проверку функциональности от гигабитного Ethernet до GPIO, тесты производительности и замеры энергопотребления.
Распаковка UP Squared 7100
Плата UP Squared 7100 поступила в розничной упаковке с надписью «Are you UP for UP2 7100?», а блок питания 12В/6А (72Вт) был упакован отдельно.
На нижней стороне упаковки указаны общие характеристики семейства UP Squared 7100. Также присутствует стикер с маркировкой образца «UPS-ASLN100-A10-0864», подтверждающий, что это модель с процессором Intel N100, 8 ГБ ОЗУ и 64 ГБ eMMC.
В комплект входят сама плата, четыре стойки и руководство по безопасности.

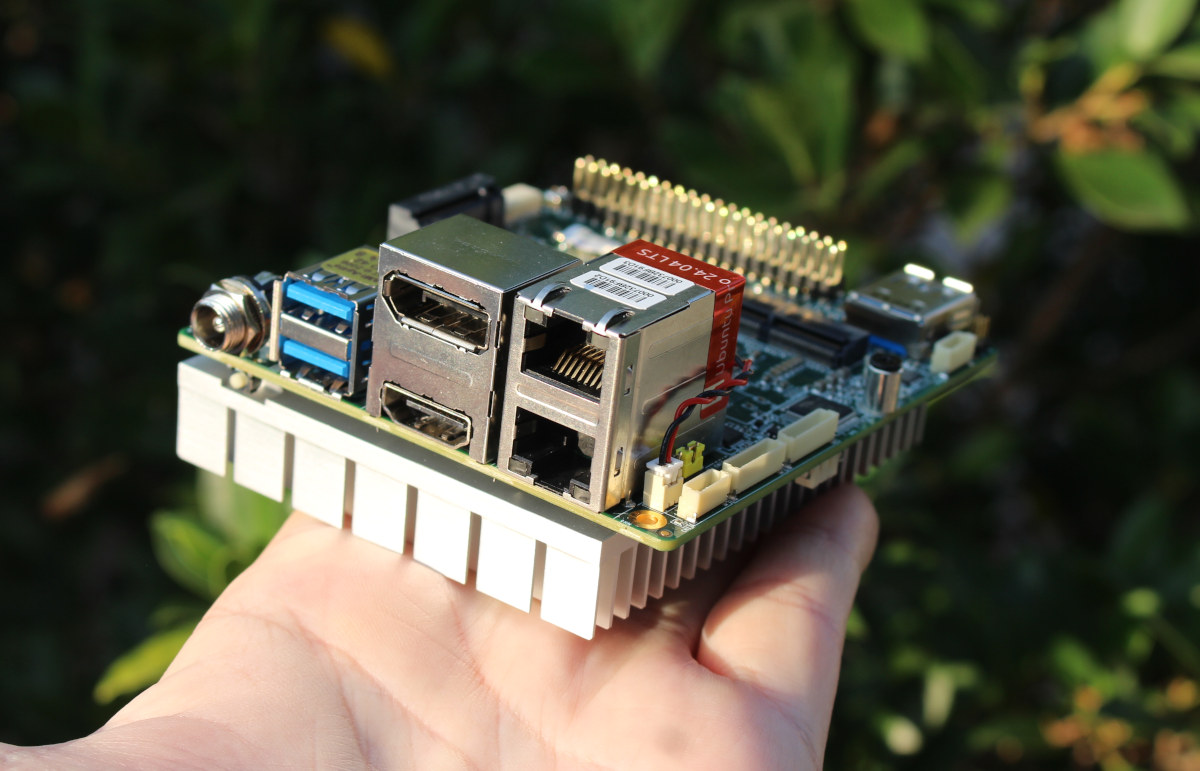

На одной стороне платы расположены: запираемый разъем питания DC, два порта USB 3.2 Type-A, видеовыходы HDMI и DisplayPort, два гигабитных Ethernet-порта. Также заметна красная наклейка «Ubuntu Pro 24.04 LTS», подтверждающая сертификацию/поддержку платы компанией Canonical. Три контактных разъема справа предназначены для передней панели и интерфейсов RS232/RS485.
С другого ракурса видны еще один порт USB 3.2 Type-A, 40-контактный GPIO-разъем и дополнительный разъем для аудио. Батарейка RTC закреплена рядом с комбинированным HDMI/DP.
Снизу расположен крупный радиатор для пассивного охлаждения.
Блок питания 12В/6А (72Вт) оснащен винтовым разъемом, но кабель питания не входит в комплект. Это стандартный кабель, аналогичный используемому в настольных ПК, поэтому был взят от проектора.
Для сравнения размеров сделано фото UP Squared 7100 рядом с Raspberry Pi 5 и UP 7000 — другим одноплатником AAEON на базе Intel N100 без вентилятора, но в форм-факторе визитной карточки. UP Squared почти вдвое больше, что позволило разместить два слота M.2: Key M для NVMe SSD или AI-ускорителя и Key E для беспроводных модулей.
Подключение и загрузка UP Squared 7100 в Ubuntu Pro 24.04 LTS
Плата готова к тестированию. В слот M.2 Key M установлен NVMe SSD на 256 ГБ, слот M.2 Key E оставлен пустым. Три винта, фиксирующие радиатор, были заменены на три из четырех стоек из комплекта. Четвертую стойку можно установить в одно из оставшихся крепежных отверстий, но компания не предоставила гайки подходящего размера.
В отличие от UP 7000, где радиатор после установки стоек направлен вниз, у UP Squared 7100 радиатор обращен вверх, что должно улучшить теплоотвод. Его больший размер также предполагает более низкую рабочую температуру и отсутствие троттлинга, учитывая, что UP 7000 демонстрировал незначительное снижение производительности при высокой нагрузке, например, в cpuminer .
После подключения платы к HDMI-монитору и добавления USB RF-адаптера для беспроводной клавиатуры и мыши, питание было включено. Через несколько секунд появился мастер настройки Ubuntu с предложением выбрать язык, часовой пояс, создать учетную запись и т.д.
После завершения мастера настройки подтвердилось, что на плате предустановлена Ubuntu 24.04.1. Это слегка модифицированный образ, содержащий ссылку на UP Community Wiki в правом нижнем углу рабочего стола.
О системе в меню Параметры отображается информация о работе Ubuntu 24.01.1 на аппаратной модели AAEON UPS-ALS01 с процессором Intel N100, 8 ГБ ОЗУ и 318,7 ГБ дискового пространства, включающего как встроенную eMMC-память, так и установленный NVMe SSD на 256 ГБ.
Дополнительные сведения можно получить в терминале:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
jaufranc@up2-7100-cnx:~$ cat /etc/lsb-release DISTRIB_ID=Ubuntu DISTRIB_RELEASE=24.04 DISTRIB_CODENAME=noble DISTRIB_DESCRIPTION="Ubuntu 24.04.1 2025.01.13 LTS (Cubic 2025-01-13 14:34)" jaufranc@up2-7100-cnx:~$ free -mh total used free shared buff/cache available Mem: 7.5Gi 1.2Gi 1.7Gi 91Mi 5.0Gi 6.3Gi Swap: 4.0Gi 0B 4.0Gi jaufranc@up2-7100-cnx:~$ df -mh Filesystem Size Used Avail Use% Mounted on tmpfs 769M 2.3M 767M 1% /run /dev/mmcblk0p2 57G 14G 40G 26% / tmpfs 3.8G 8.0K 3.8G 1% /dev/shm tmpfs 5.0M 12K 5.0M 1% /run/lock efivarfs 192K 92K 96K 50% /sys/firmware/efi/efivars /dev/mmcblk0p1 1.1G 6.2M 1.1G 1% /boot/efi tmpfs 769M 96K 769M 1% /run/user/120 tmpfs 769M 84K 769M 1% /run/user/1000 |
Наличие Ubuntu Pro и версию системы можно проверить следующей командой:
|
1 2 |
jaufranc@up2-7100-cnx:~$ pro version 34~24.04 |
Более детальную информацию предоставляет inxi:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
jaufranc@up2-7100-cnx:~$ sudo inxi -Fc0 System: Host: up2-7100-cnx Kernel: 6.8.0-51-generic arch: x86_64 bits: 64 Console: pty pts/1 Distro: Ubuntu 24.04.1 LTS (Noble Numbat) Machine: Type: Desktop Mobo: AAEON model: UPS-ASL01 v: V1.0 serial: 240206732 UEFI: American Megatrends LLC. v: USASAM12 date: 08/14/2024 CPU: Info: quad core model: Intel N100 bits: 64 type: MCP cache: L2: 2 MiB Speed (MHz): avg: 720 min/max: 700/3400 cores: 1: 700 2: 700 3: 700 4: 783 Graphics: Device-1: Intel Alder Lake-N [UHD Graphics] driver: i915 v: kernel Display: server: X.org v: 1.21.1.11 with: Xwayland v: 23.2.6 driver: gpu: i915 tty: 80x24 resolution: 1920x1080 API: EGL v: 1.5 drivers: iris,swrast platforms: gbm,surfaceless,device API: OpenGL v: 4.6 compat-v: 4.5 note: console (EGL sourced) renderer: Mesa Intel Graphics (ADL-N), llvmpipe (LLVM 17.0.6 256 bits) Audio: Device-1: Intel Alder Lake-N PCH High Definition Audio driver: snd_hda_intel Device-2: C-Media Audio Adapter (Unitek Y-247A) driver: cmedia_hs100b,snd-usb-audio,usbhid type: USB API: ALSA v: k6.8.0-51-generic status: kernel-api Network: Device-1: Realtek RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet driver: r8169 IF: enp1s0 state: up speed: 1000 Mbps duplex: full mac: 00:07:32:bf:91:d2 Device-2: Realtek RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet driver: r8169 IF: enp2s0 state: down mac: 00:07:32:bf:91:d3 IF-ID-1: docker0 state: down mac: 02:42:19:c6:cb:ea Drives: Local Storage: total: 296.8 GiB used: 13.46 GiB (4.5%) ID-1: /dev/mmcblk0 model: TY2964 size: 58.32 GiB type: Removable ID-2: /dev/nvme0n1 model: PCIe SSD size: 238.47 GiB Partition: ID-1: / size: 56.07 GiB used: 13.46 GiB (24.0%) fs: ext4 dev: /dev/mmcblk0p2 ID-2: /boot/efi size: 1.05 GiB used: 6.1 MiB (0.6%) fs: vfat dev: /dev/mmcblk0p1 Swap: ID-1: swap-1 type: file size: 4 GiB used: 0 KiB (0.0%) file: /swap.img Sensors: System Temperatures: cpu: 59.0 C mobo: N/A Fan Speeds (rpm): N/A Info: Memory: total: 8 GiB available: 7.5 GiB used: 1.24 GiB (16.5%) igpu: 60 MiB Processes: 204 Uptime: 6h 58m Init: systemd target: graphical (5) Shell: Sudo inxi: 3.3.34 |
Все компоненты успешно обнаружены. Температура процессора в режиме простоя составляет 59°C, что немного выше ожидаемого, так как меньшая модель UP 7000 показывала 54°C в аналогичных условиях.
На этом всё. Дальнейшее тестирование Ubuntu Pro 24.04 на плате UP Squared 7100 будет проведено во второй части обзора, аналогично тому, как это было сделано для UP 7000. Также будет проверено, есть ли дополнительные преимущества использования версии Ubuntu Pro помимо гарантированной поддержки.
Благодарим компанию AAEON за предоставление одноплатного компьютера UP Squared 7100 с процессором Intel N100, 8 ГБ оперативной памяти и 64 ГБ встроенной eMMC-памяти для тестирования. Тестируемый образец можно приобрести за $306.99 с учетом блока питания 72W ($15.99) и лицензии Ubuntu Pro 24.04 LTS + услуги установки ($30 + $17.99), что означает базовую цену $259 без учета налогов и доставки.
