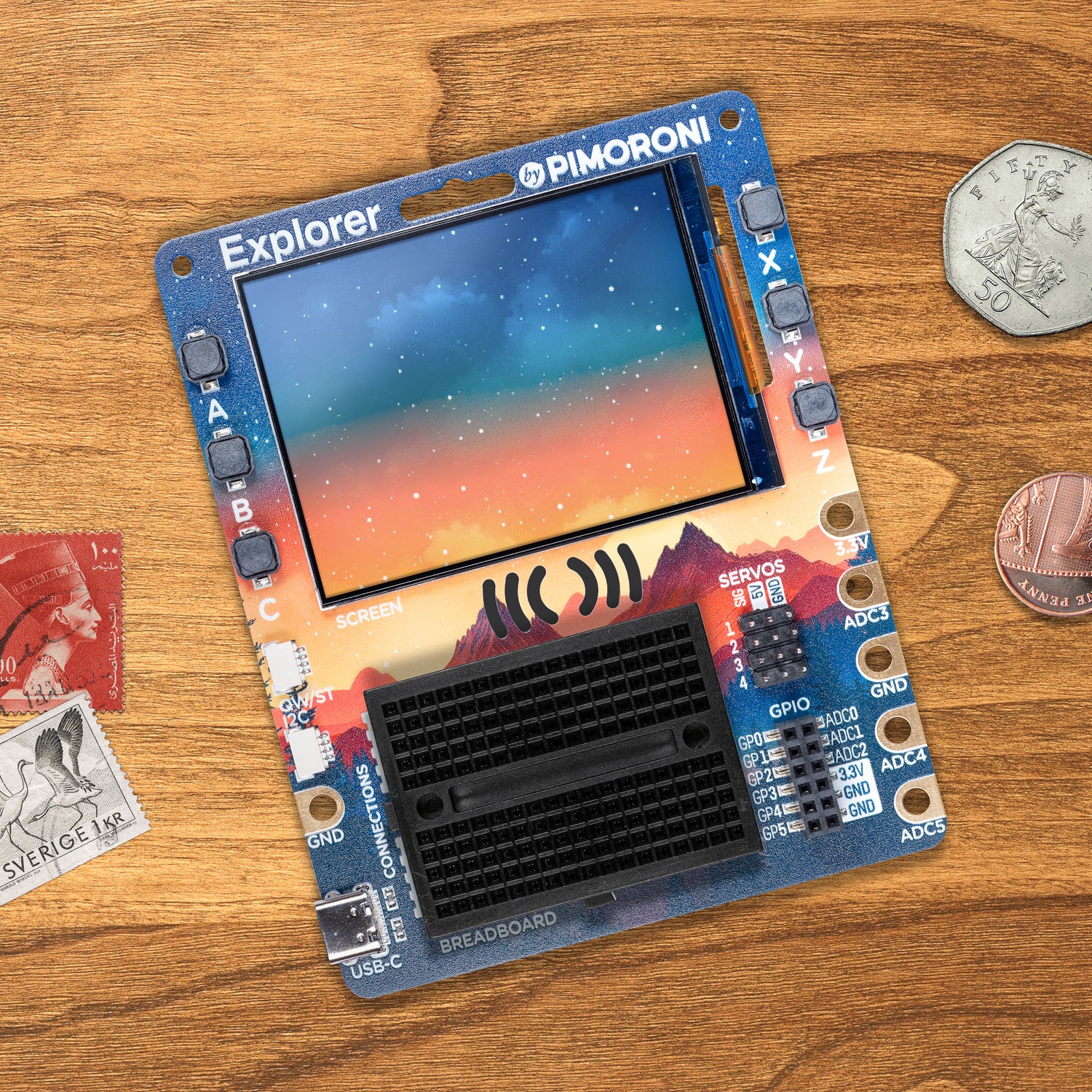

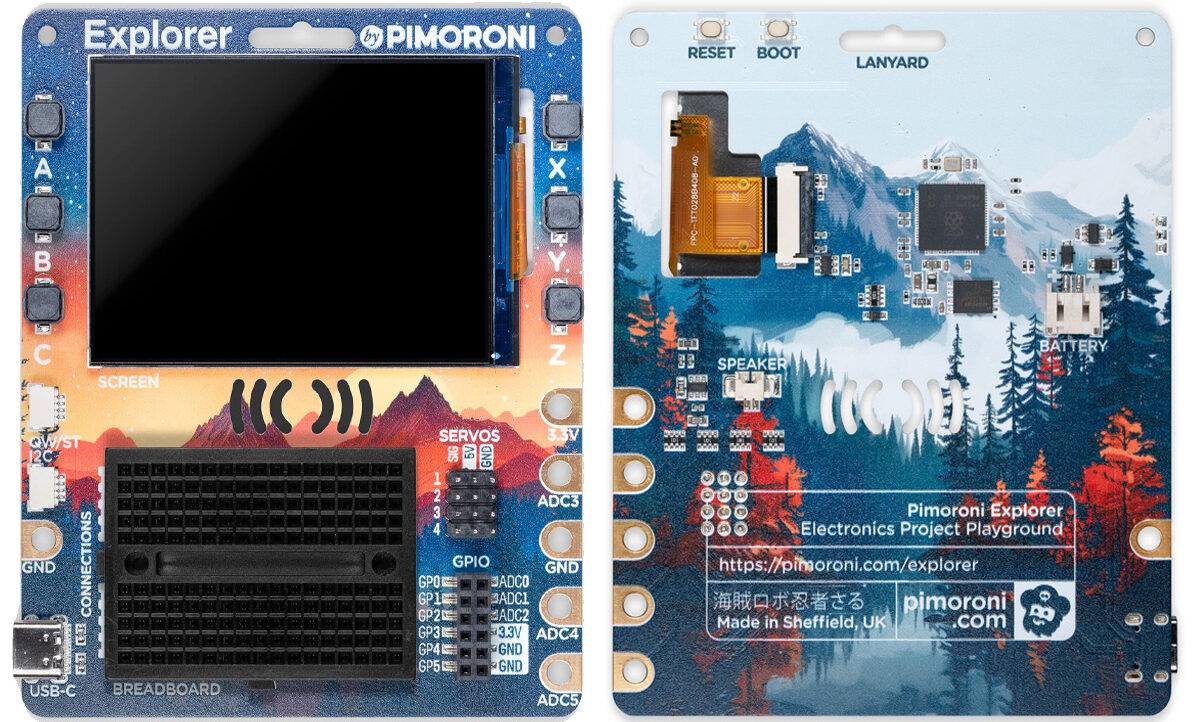

Pimoroni Explorer board представляет собой плату для прототипирования электроники на базе микросхемы Raspberry Pi RP2350 с 2.8-дюймовым LCD-экраном, разъемом для динамика и различными вводами-выводами, что позволяет легко собирать схемы, создавать прототипы проектов и изготавливать небольших роботов. Плата также оснащена мини-макетной платой, тактильными кнопками и клеммами типа «крокодил», что делает её подходящей как для начинающих, так и для опытных разработчиков.
The RP2350 MCU был недавно выпущен компанией Raspberry Pi Limited вместе с $5 Raspberry Pi Pico 2 платой. С момента первоначального выпуска появилось множество плат разработки на базе RP2350, таких как Cytron MOTION 2350 Pro , Bus Pirate 5XL and 6 , и других плат разработки; для поиска решений на базе RP2350 MCU рекомендуется ознакомиться с этими вариантами.
Характеристики платы Pimoroni Explorer
- Микроконтроллер – Raspberry Pi RP2350B MCU
- Процессор
- Двухъядерный Arm Cortex-M33 @150MHz с Arm TrustZone для безопасной загрузки
- Двухъядерный 32-битный Hazard3 RISC-V @150MHz
- До двух ядер могут использоваться одновременно
- Память – 520 КБ встроенной SRAM в 10 банках
- 8 КБ памяти OTP
- Функции безопасности
- 8 КБ антипредохранительной OTP для хранения ключей
- Безопасная загрузка (только для Arm)
- Ускорение SHA-256
- Аппаратный TRNG
- Процессор
- Хранилище – 16 МБ флеш-памяти QSPI
- Дисплей – 2.8-дюймовый IPS LCD-экран (320 x 240 пикселей), драйвер ST7789V, яркость 250 кд/м², активная область 43.2 x 57.5 мм
- USB – разъем USB Type-C для основного питания и программирования
- Аудио – Разъем для пьезодинамика
- Кнопки
- 6 пользовательских тактовых кнопок
- Кнопки сброса и загрузки (на обратной стороне)
- Расширение
- Мини-макетная плата
- 6 клемм типа «крокодил»
- 4 трехконтактных выхода для сервоприводов
- 6 GPIO
- 4 ADC
- 2 разъема Qw/ST (Qwiic/STEMMA QT)
- Питание
- Вход 5 В через USB Type-C
- 2-контактный разъем JST-PH для батареи
- Габариты – 107 x 85 x 16 мм (В x Ш x Г, в собранном виде)
Компания указывает, что плата предназначена для таких проектов, как сборка схем, эксперименты с электроникой и прототипирование роботов. Кроме того, эту плату можно программировать на C/C++ или MicroPython, как и другие платы на базе RP2350. Для получения дополнительной информации о плате расширения и поддерживаемых сборках C++/MicroPython можно обратиться к GitHub репозиторию, но на момент написания документация ограничена или отсутствует.
Pimoroni Explorer доступен для предзаказа через официальный магазин Pimoroni за £33.90 (около $44). Компания также предлагает стартовый набор за £60 (около $75), включающий плату Pimoroni Explorer, набор сенсоров Pimoroni Super Sensor Suite для мониторинга окружающей среды, освещения и движения, а также тщательно подобранные компоненты: светодиоды, потенциометры, переключатели, сервоприводы, колеса, перемычки и кабели для соединения компонентов.

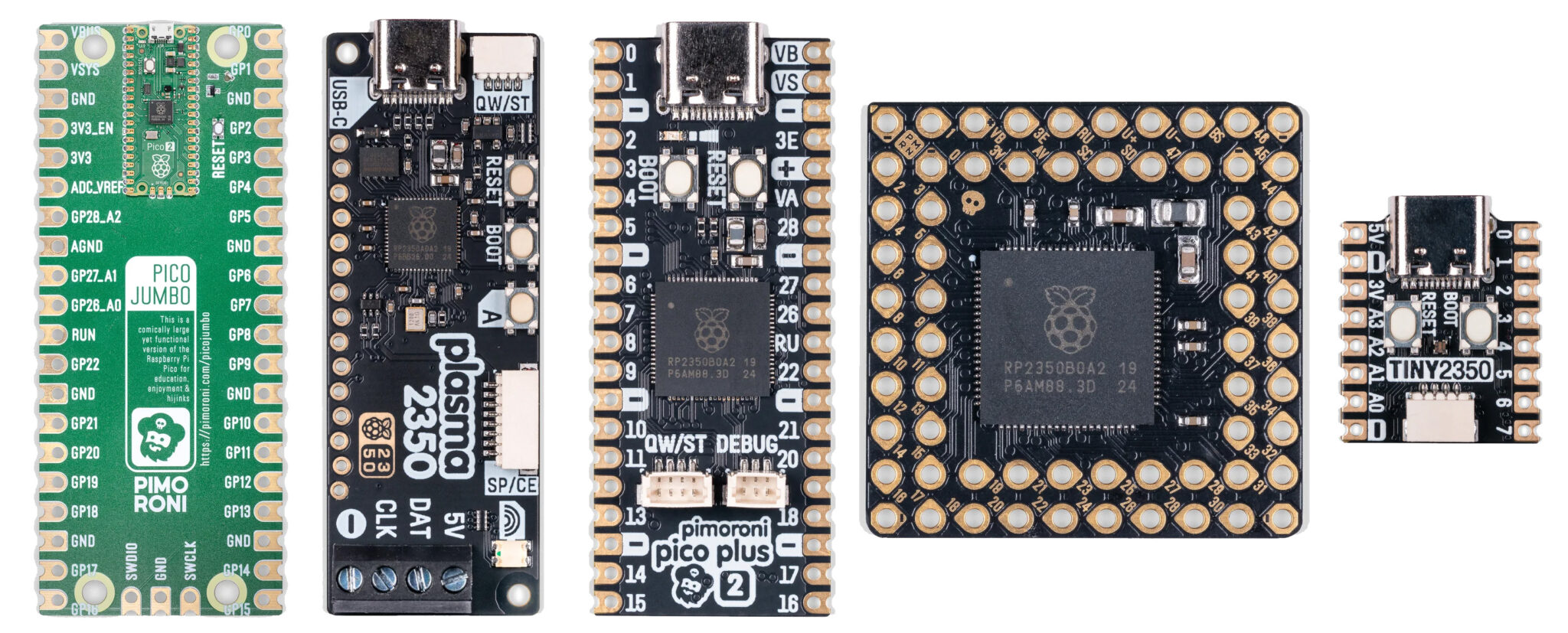

Компания также выпустила другие платы разработки и модули на базе Raspberry Pi RP2350, включая Pico Jumbo, Plasma 2350, Pimoroni Pico Plus 2, PGA2350 и Tiny 2350, доступные в магазине Pimoroni .
