ASUS N97T-IM-A – тонкая материнская плата формата mini-ITX на базе процессора Intel Processor N97 Alder Lake-N CPU

ASUS N97T-IM-A – тонкая плата mini-ITX для промышленных и встраиваемых решений, оснащенная процессором Intel N97 Alder Lake-N (4 ядра, 2.0–3.6 ГГц) с поддержкой до 16 ГБ DDR5-памяти на частоте 4800 МГц и двумя гигабитными портами Ethernet на контроллерах Realtek RTL8111H.

Плата также включает два порта SATA III 6 Гбит/с, слот PCIe 3.0/2.0 x1 и два слота M.2 для NVMe и Wi-Fi/Bluetooth. Поддерживаются видеовыходы HDMI 2.0, DP++ и LVDS с опциональным eDP, разрешение до 4K при 60 Гц. Созданная для работы в жестких условиях, модель N97T-IM-A рассчитана на семилетний жизненный цикл.

В одном из предыдущих постов упоминалась   Jetway JNUC-ADN1 – одноплатный компьютер на Intel N97 в компактном форм-факторе   Next Unit of Computing (NUC) , а также плата Jetway JMTX-ADN8 на базе N97 формата mini-ITX . Кроме того, рассматривались аналогичные решения форм-фактора mini-ITX , включая ASUS PRIME N100I-D D4 ,   Radxa ROCK 5 ITX ,   MW-100-NAS и   ASRock IMB-A8000 . Можно ознакомиться с ними при интересе к материнским платам mini-ITX.

ASUS N97T-IM-A Mini-ITX SBC

Спецификация тонкой материнской платы mini-ITX Asus N97T-IM-A

  • Система на кристалле – четырехъядерный процессор Intel Processor N97   серии   Alder Lake N-series с графикой Intel Gen 12 UHD; TDP 12 Вт; максимальная турбо-частота 3.6 ГГц
  • Память – до 16 ГБ DDR5 @ 4800 МТ/с с In-Band ECC (IBECC)
  • Накопители
    • Слот M.2 Key-M для SATA 3.0 или PCIe x2 под SSD
    • 2 порта SATA Gen 3.0 до 6 Гбит/с (при установке M.2 SSD в режиме SATA в слот M.2 M-key порт SATA 2 отключается)
  • Дисплей
    • HDMI 2.0 до 4096×2160 @ 60 Гц
    • DP++ 1.2 до 4096×2160 @ 60 Гц
    • LVDS до 1920×1200 @ 60 Гц
    • DP++ 1.4 до 4096×2160 @ 60 Гц (совместно с HDMI, опционально по запросу)
    • eDP до 4096×2160 @ 60 Гц (совместно с LVDS)
    • Поддержка трех дисплеев (HDMI + DP + LVDS, HDMI + DP + eDP, DP + DP + LVDS или DP + DP + eDP)
  • Аудио
    • Кодек – Realtek ALC897
    • Линейный выход по умолчанию, переключение на вход переназначением
    • Аудиоразъем 3.5 мм
    • Разъем передней аудиопанели
    • Разъем динамика
    • 2 внутренних разъема для стереоколонок (2-pin, поддержка 3 Вт на канал)
  • Сетевые интерфейсы – 2 гигабитных порта Ethernet RJ45 на контроллерах Reaktek RTL8111H; поддержка WOL/PXE
  • USB
    • 2 порта USB3.2 Gen1
    • 2 порта USB 2.0
    • 3 внутренних разъема USB 2.0
  • Последовательные порты
    • 4 порта RS232
    • 1 порт RS232 с выбором Ring/5V/12V перемычкой
    • 1 порт RS232/422/485 с выбором Ring/5V/12V перемычкой
  • Расширение
    • 1 слот PCIe 3.0/2.0
    • 1 сокет M.2 E-key типа 2230 для Wi-Fi/Bluetooth, поддержка PCIe x1, USB 2.0 и CNVI
    • 1 сокет M.2 M-key типа 2242/2260/2280 (PCIe x2/режим SATA) с поддержкой NVMe
    • 8-битный GPIO
    • Разъем I2C
  • Безопасность – разъем SPI TPM
  • Разное
    • Сторожевой таймер
    • Разъем вентилятора корпуса (режим PWM)
    • Разъем панели системы для индикатора HDD, индикатора питания, кнопки питания, сброса
    • Разъем PS/2 для клавиатуры и мыши
    • RTC с литиевой батарейкой CMOS
    • Датчик вскрытия корпуса
    • Крупный радиатор для пассивного охлаждения
  • Питание – вход 9-36 В постоянного тока через разъем DC Jack или 4-контактный ATX
  • Диапазон температур – Рабочая: 0~60°C; хранение: -40~85°C
  • Рабочая влажность – 10%~95% @ 40°C
  • Сертификаты
    • ЭМС – CE, FCC, VCCI, BSMI, RCM
    • Безопасность – CE-LVD
  • Размеры – 170 × 170 мм (форм-фактор mini-ITX)
Asus N97T IM A Mini ITX Motherboard Block Diagram
Блок-схема тонкой материнской платы mini-ITX Asus N97T-IM-A

Для программного обеспечения эта тонкая плата mini-ITX поддерживает Microsoft Windows 10 (64-бит) и Windows IoT Enterprise, а также Linux-дистрибутивы Ubuntu, RedHat Enterprise и OpenSUSE. В комплект входит ASUS IoT Suite с мониторингом оборудования, планированием питания, управлением вентилятором, сторожевым таймером и GPIO. Набор предоставляет варианты API и графического интерфейса. Соответствующие драйверы и инструменты доступны на странице продукта .

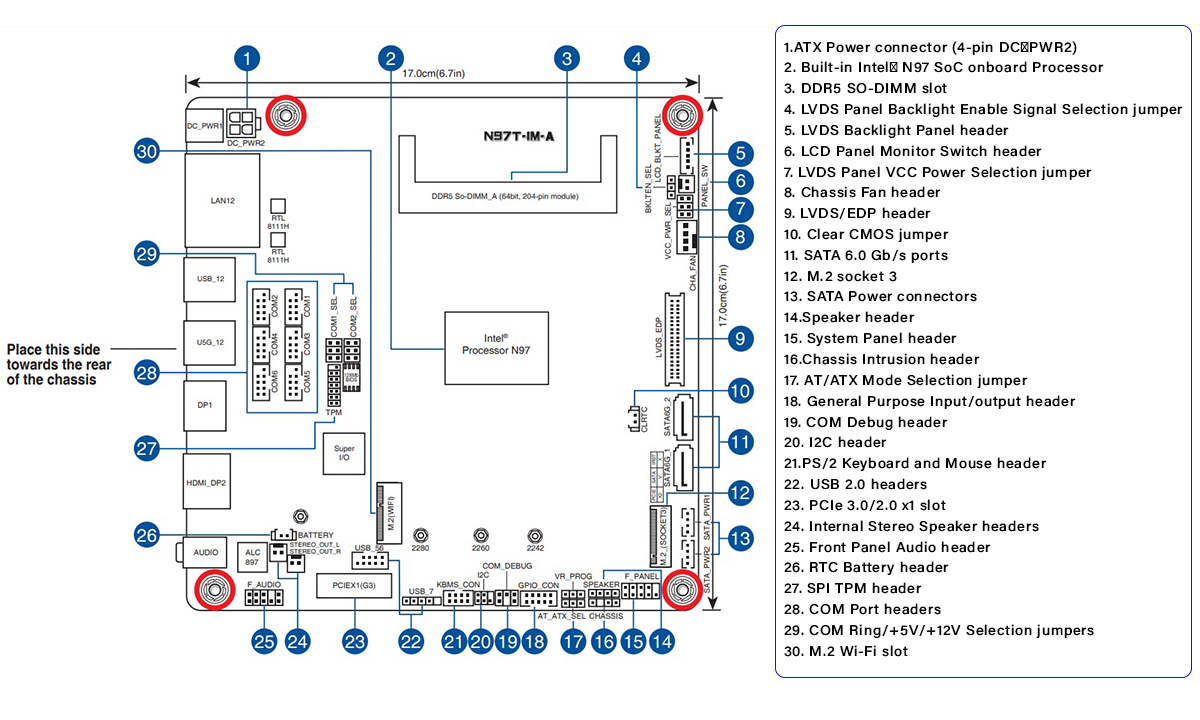

ASUS N97T IM A Motherboard Layout

Порты материнской платы Asus N97T-IM-AТонкая материнская плата mini-ITX ASUS N97T-IM-A доступна за $234 с доставкой в официальном магазине ASUS. Производитель гарантирует семилетний жизненный цикл для долгосрочной поддержки и трехлетнюю гарантию.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
