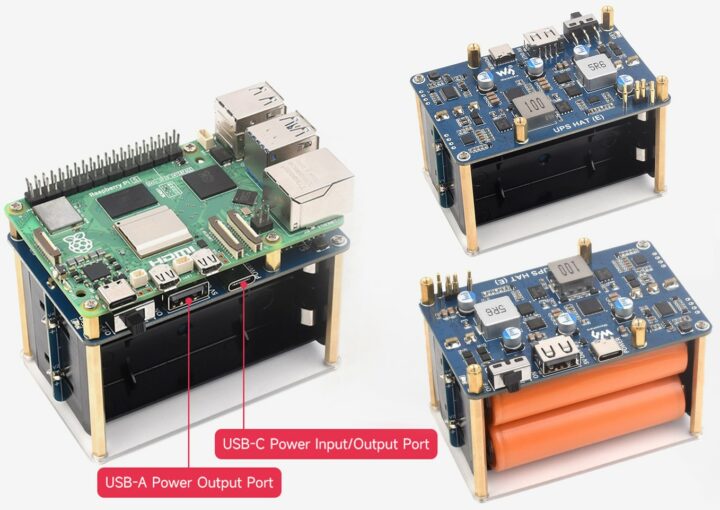

Плата расширения Waveshare UPS HAT (E) для Raspberry Pi 5/4B/3B+ предназначена для работы с четырьмя литиевыми аккумуляторами формата 21700. Оснащена микросхемой мониторинга заряда для контроля напряжения, тока и емкости. Порт USB Type-C соответствует стандарту PD 3.0, обеспечивая двунаправленную быструю зарядку мощностью 40 Вт, а высокомощный понижающий преобразователь гарантирует стабильное питание 5В/6А. Дополнительно поддерживается интерфейс I2C для отслеживания состояния в реальном времени.
Ранее мы упоминали SupTronics Raspberry Pi 5 UPS HAT , рассчитанную на четыре аккумулятора 18650 с выходом 5В и током до 5А. Данная HAT не оснащена Type-C, используя DC-разъем и коннектор XH2.54 для входа 6V-18V. Рекомендуем ознакомиться с этой моделью при наличии интереса.
Технические характеристики Waveshare UPS HAT (E):
- Совместимость – Raspberry Pi 5 / 4B / 3B+
- USB-интерфейсы
- Вход/выход USB Type-C – Поддержка уровней напряжения (5V, 9V, 12V, 15V, 20V)
- Выход USB Type-A – Питание 5V для сторонних плат
- Поддержка аккумуляторов – Отсек для 4 элементов 21700
- Мониторинг батарей – Интегрированная микросхема контроля напряжения, тока, мощности и остаточной емкости

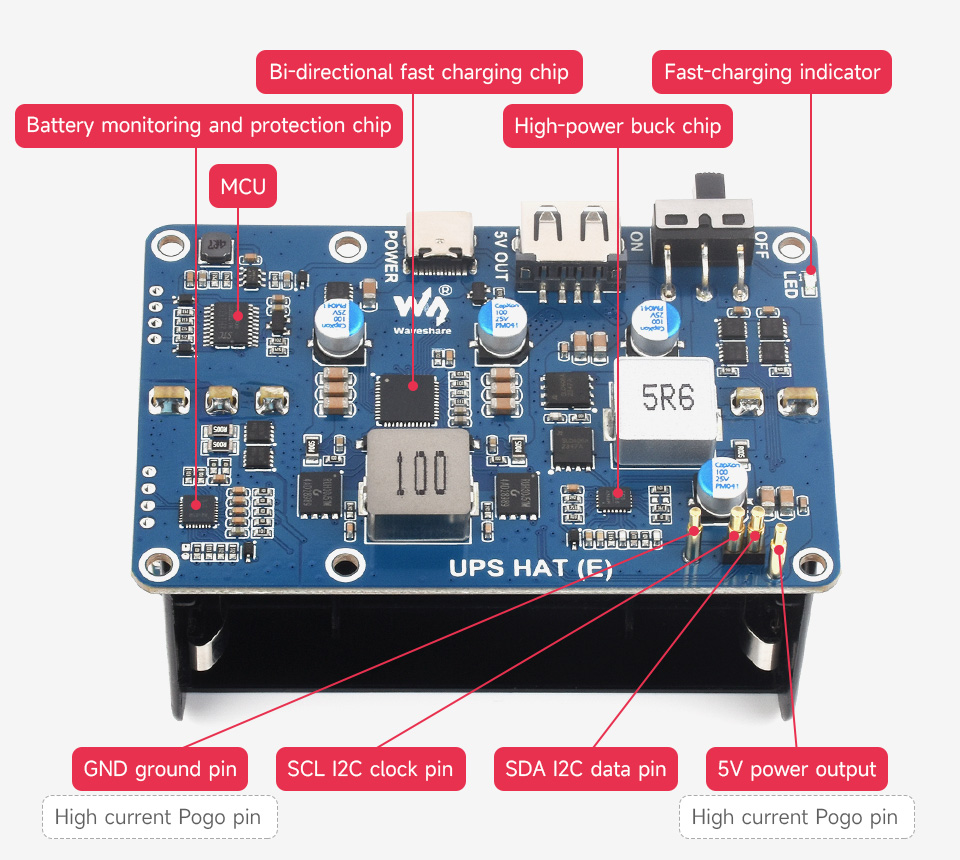

- Микросхемы на плате
- Контроллер заряда – Измерение напряжения, тока и емкости аккумуляторов
- Высокомощный понижающий преобразователь – Стабилизированный выход 5V 6A
- Управляющий MCU – Обнаружение подключения питания и управление загрузкой Raspberry Pi
- Автоматическое переключение – Активация резервного питания при отключении внешнего источника
- Светодиодные индикаторы
- Индикация подключения батареи и статуса зарядки
- Предупреждение при некорректном подключении аккумулятора
- Питание
- Рекомендуемый адаптер – USB Type-C 5V/5A
- 2 пружинных контакта для питания Raspberry Pi
- Зарядка
- Порт USB Type-C – Поддержка INA219 IC для двунаправленной быстрой зарядки до 40W (PD 3.0)
- Совмещение операций – Одновременная зарядка батарей и питание нагрузки

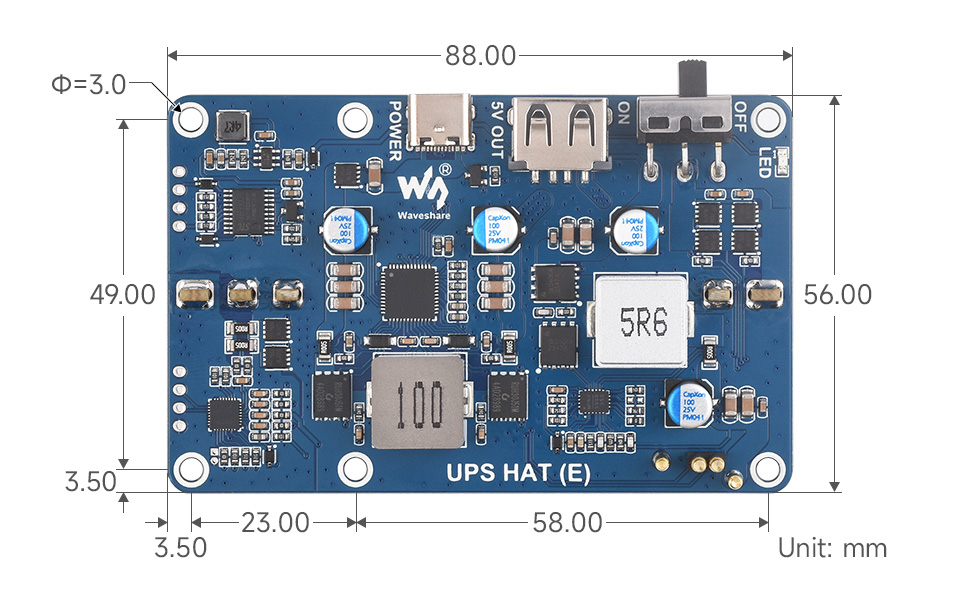

- Габариты – 88 x 56 мм
Производитель приводит стандартные инструкции по безопасности. Ключевые моменты:
- Литиевые батареи могут быть нестабильны; нарушения эксплуатации приводят к возгоранию или повреждениям.
- Не допускайте обратной полярности при зарядке/разрядке.
- Используйте только качественные зарядные устройства.
- Не смешивайте старые и новые батареи или элементы разных производителей.
- Убедитесь в соответствии характеристик аккумуляторов требованиям платы.
- Заменяйте батареи после исчерпания ресурса циклов или через два года эксплуатации.

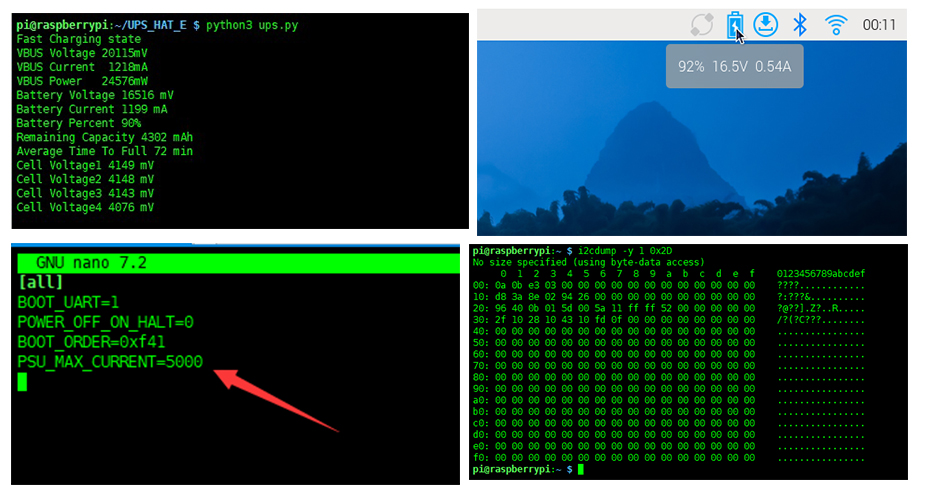

Для работы с Waveshare UPS HAT (E) доступны Python-команды для активации I2C, отслеживания уровня заряда через INA219 и вывода индикации на дисплей. Регулируются ток запуска и время загрузки в зависимости от питания.
Дополнительные сведения об оборудовании и ПО доступны на вики-странице продукта, хотя производитель не раскрывает детали схемотехники и номенклатуру микросхем.
Waveshare UPS HAT (E) для Raspberry Pi доступна на AliExpress за $37.47 (с доставкой), на Amazon за $44.99 , и в официальном магазине Waveshare за $32.99 + доставка.
