AAEON PICO-MTU4 — плата SBC формата Pico-ITX, оснащённая системой на кристалле Intel Core Ultra 5/7 «Meteor Lake».

Плата AAEON PICO-MTU4 формата Pico-ITX, возможно, является самой компактной платформой на базе SoC Intel Core Ultra 5/7 14-го поколения из семейства Meteor Lake-U . Она следует за представленной ранее платой UP Xtreme i14 с аналогичными процессорами, но новая модель ограничена версиями с TDP 15 Вт из-за малых габаритов (100×72 мм).

Конфигурация включает до 64 ГБ памяти DDR5, поддержку накопителей NVMe и SATA, сетевые интерфейсы 2.5GbE и GbE, слоты M.2 Key-M/Key-E для расширения хранилища или беспроводной связи, вывод изображения через HDMI и eDP, несколько портов USB и два интерфейса RS232/RS422/RS485.

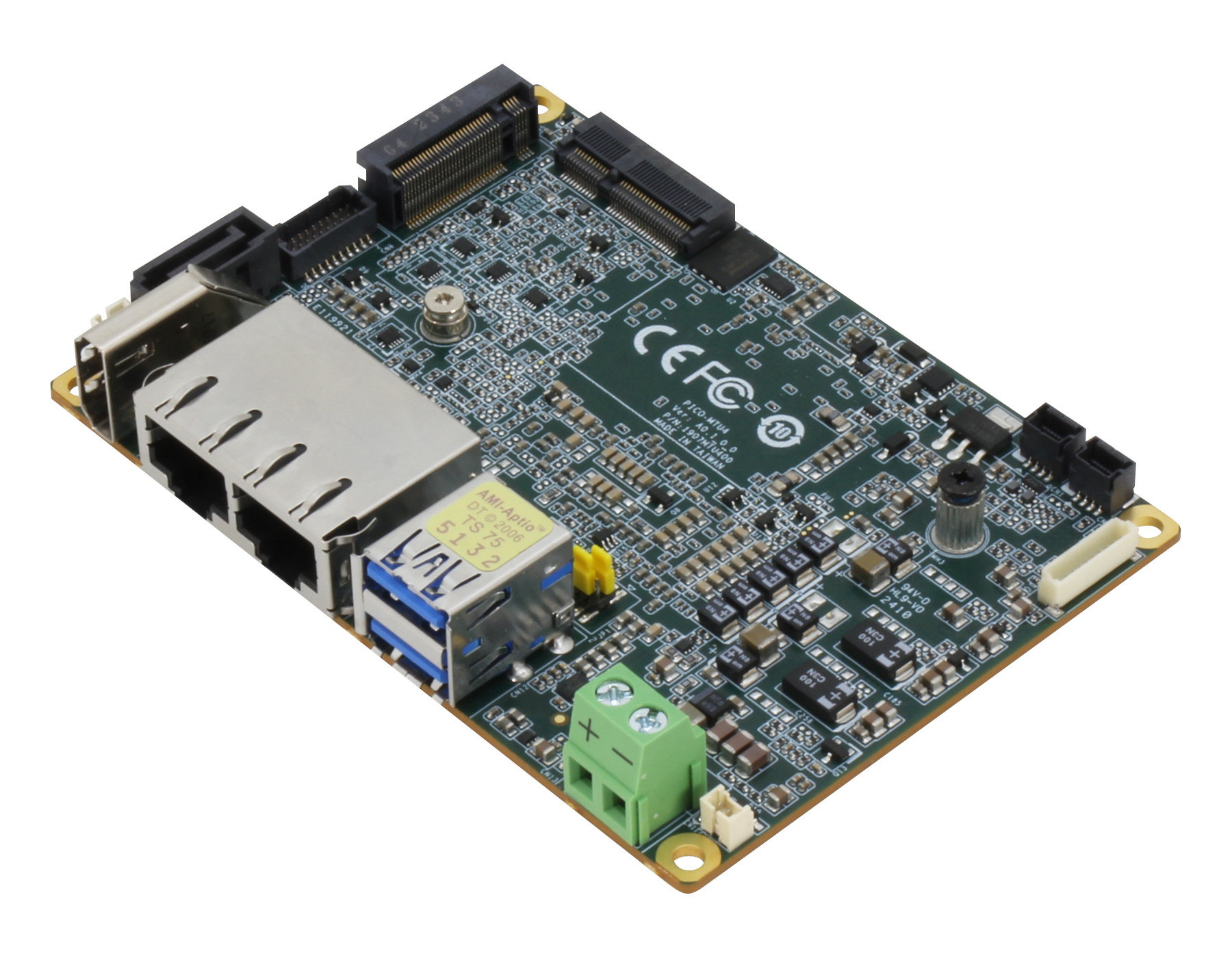

Pico-ITX SBC with Intel Core Ultra Meteor Lake SoC

Характеристики AAEON PICO-MTU4:

  • Meteor Lake-U SoC (один из вариантов)
    • Intel Core Ultra 7 165U: 12-ядерный (2P+8E+2LPE) процессор @ 1.7/4.9 ГГц, кеш 12 МБ, графика Intel 4Xe LPG @ 2.0 ГГц, NPU Intel AI Boost; TDP: 15 Вт
    • Intel Core Ultra 7 155U: 12-ядерный (2P+8E+2LPE) процессор @ 1.7/4.8 ГГц, кеш 12 МБ, графика Intel 4Xe LPG @ 1.95 ГГц, NPU Intel AI Boost; TDP: 15 Вт
    • Intel Core Ultra 5 135U: 12-ядерный (2P+8E+2LPE) процессор @ 1.6/4.4 ГГц, кеш 12 МБ, графика Intel 4Xe LPG @ 1.9 ГГц, NPU Intel AI Boost; TDP: 15 Вт
    • Intel Core Ultra 5 125U: 12-ядерный (2P+8E+2LPE) процессор @ 1.3/4.3 ГГц, кеш 12 МБ, графика Intel 4Xe LPG @ 1.85 ГГц, NPU Intel AI Boost; TDP: 15 Вт
    • Все модели оснащены графикой Intel Arc с поддержкой кодирования/декодирования AV1, кодеком H.265 (HEVC) 8-bit, DX 12.1, OpenGL 4.6, oneAPI
  • Память – до 64 ГБ встроенной LPDDR5 (одноканальная)
  • Хранилище
    • Слот M.2 2280 Key-M для SSD (NVMe PCIe Gen4 x4 или SATA, опционально)
    • Порт SATA III 6 Гбит/с и разъем питания 5 В SATA
  • Видеовыход
    • Порт HDMI 1.4 с поддержкой 4Kp30 (CNXSoft: необычно отсутствие HDMI 2.1/2.0, но HDMI 1.4 подтвержден в документации [Обновление: см. раздел комментариев].
    • Разъем eDP 1.4
    • Поддержка двух независимых дисплеев
  • Сеть
    • Порт 2.5GbE через контроллер Intel I226
    • Порт Gigabit Ethernet RJ45 через контроллер Intel I219
    • Опционально: WiFi 6 и Bluetooth 5.x через слот M.2 Key-E
  • USB
    • 2 порта USB 3.2 Gen 2 Type-A
    • 2 интерфейса USB 2.0 через внутренние разъемы
  • Последовательные интерфейсы – 2x RS-232/422/485 через внутренний разъем
  • Расширение
    • Слот M.2 2280 Key-M с PCIe Gen4 [x4] или SATA (опционально)
    • Слот M.2 2230 Key-E (PCIe Gen4 [x1] + USB 2.0)
    • 4-битный GPIO
  • Безопасность – TPM 2.0
  • Прочее
    • Разъем передней панели для HDD LED, PWR LED, кнопки питания, зуммера, сброса
    • 4-контактный разъем Smart fan
    • UEFI BIOS с поддержкой Wake-on-LAN, таймером наблюдения, RTC
    • Батарея RTC 3 В/240 мАч
    • Опционально активное охлаждение
  • Питание – 12 В через 2-контактный разъем Phoenix (по умолчанию) или DC-джек (опционально); поддержка AT/ATX
  • Потребление для Intel Core Ultra 7 165U с 32 ГБ DDR5
    • Тип.: 2.94 А @ +12 В (35.3 Вт)
    • Макс.: 5.13 А @ +12 В (61.5 Вт)
  • Габариты – 100 × 72 мм (форм-фактор Pico-ITX)
  • Вес – 80 г
  • Температурный диапазон – Эксплуатация: -20°C ~ 70°C; хранение: -40°C ~ 85°C
  • Влажность – 0% ~ 90% без конденсации
  • Наработка на отказ – 1,063,716 часов (~121 год)
  • Сертификация – CE/FCC Class A

AAEON PICO-MTU4

AAEON PICO-MTU4 Meteor Lake SBC block diagram
Структурная схема

Поддерживаются ОС Windows 10 64-bit и Ubuntu 22.04.2 (ядро Linux 5.19). Теоретически возможна работа с Windows 11 и Ubuntu 24.04 при наличии драйверов. Драйверы, BIOS, документация доступны на странице продукта .

Плата ориентирована на рынок промышленной робототехники, включая SCADA, MES и системы мониторинга. PICO-MTU4 пока отсутствует в онлайн-магазине, цена не опубликована. Запросы на коммерческое предложение принимаются на странице продукта .

Intel Core Ultra 5 Pico-ITX single board computer

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
