Ведущий поставщик цифровых сигнальных контроллеров (DSC), Microchip Technology Inc., представил серию dsPIC33A как новейшее дополнение к своему портфолио высокопроизводительных DSC. Эти цифровые сигнальные контроллеры сочетают возможности цифрового сигнального процессора (DSP) с обширной периферией микроконтроллера (MCU).
Серия dsPIC33A построена на 32-разрядной архитектуре и работает на частоте 200 МГц, что в настоящее время является самой высокой тактовой частотой для dsPIC. Ядро включает блок обработки чисел с плавающей запятой двойной точности (DP FPU) и набор команд DSP для ресурсоемких вычислений в алгоритмах замкнутого управления. Архитектура dsPIC33A обеспечивает высокопроизводительное, высокоточное управление в реальном времени и обработку сигналов в различных приложениях.
Стартовое семейство DSC серии dsPIC33A, dsPIC33AK128MC1xx, включает до 128 КБ флеш-памяти и обширный набор встроенной периферии. Оно доступно в различных корпусах, включая SSOP, VQFN и TQFP, с числом выводов от 28 до 64 и размерами, начиная с 4 x 4 мм. Последующие семейства dsPIC33A будут оснащены большим объемом памяти, расширенной периферией и количеством выводов.
Семейство dsPIC33A предназначено для приложений, требующих эффективного управления двигателями в вентиляторах, насосах и компрессорах. Оно также хорошо подходит для управления преобразователями цифрового питания в ИИ-серверах и электромобилях и может обеспечивать интерфейс для сенсоров в промышленных и автомобильных приложениях. Его можно использовать в продуктах, подобных плате-носителю SaraKIT , которая объединяет чип dsPIC33 и Raspberry Pi CM4.
Характеристики DSC Microchip Technology dsPIC33A:
- Обработка – 32-разрядное ЦПУ @ 200 МГц; два 72-разрядных аккумулятора, поддерживающие 32-разрядные и 16-разрядные операции DSP с фиксированной запятой; сопроцессор FPU с одинарной и двойной точностью
- Память – 128 КБ флеш-памяти для кода, 16 КБ ОЗУ
- Аналоговая периферия – 4x высокоскоростных ШИМ-генератора с 8x каналами; 2x 12-битных АЦП со скоростью преобразования 40 мегавыборок в секунду (Msps); 3x аналоговых компаратора с временем отклика 5 нс и 3x операционных усилителя 100 МГц; 4x источника постоянного тока 10 мкА и 4x программируемых источника
- Расширенная периферия – 3x модуля SPI (4-проводных), 2x модуля I2C, 4x программируемых логических ячейки; генератор триггеров периферии (PTG)
- Безопасность – ECC для флеш-памяти, ECC для ОЗУ с MBIST (встроенным самотестированием памяти), мониторы целостности выводов ввода-вывода, контроль тактового сигнала с резервным генератором, таймер Deadman (DMT), контроль циклическим избыточным кодом (CRC), сторожевой таймер (WDT)
- Защита – Безопасная загрузка, безопасная отладка, неизменяемый корень доверия (IRT), защита IP прошивки, защита от записи во флеш-память
- Соответствие стандартам – AEC-Q100 REV H; класс 1: -40°C до +125°C

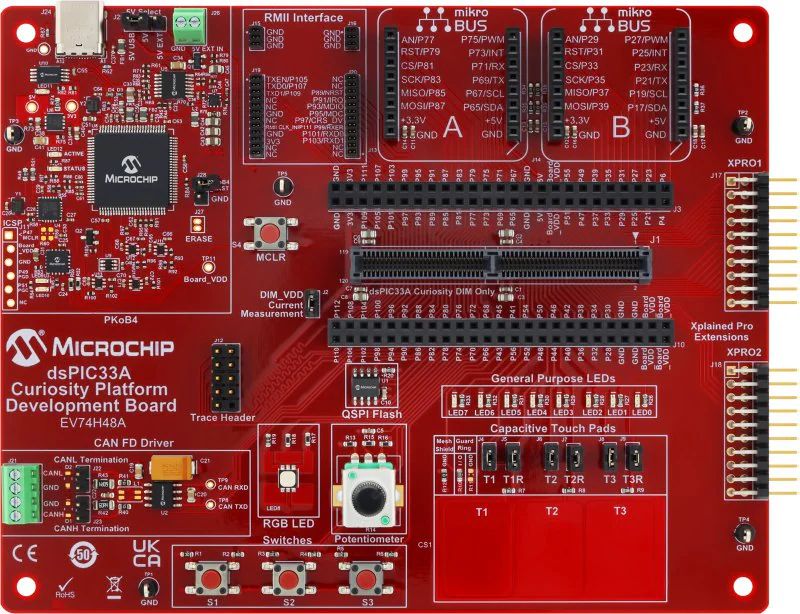

Аппаратная и программная поддержка семейства dsPIC33A включает компилятор MPLAB XC-DSC, MPLAB Code Configurator и отладочную плату — EV74H48A Curiosity Platform. Отладочная плата содержит интерфейсы mikroBUS и Xplained Pro для подключения наборов расширения, сенсоров и Click-плат. Устройства также доступны в виде двух отдельных модулей DIM (Dual In-line Module), совместимых с приложениями управления двигателями, преобразования цифрового питания и встраиваемыми системами общего назначения.
Устройства семейства dsPIC33A в настоящее время доступны по цене менее $1 при крупносерийных заказах. Отладочная плата EV74H48A Curiosity Platform оценивается в $98 , возможны скидки при оптовых заказах. Microchip Direct также предлагает два модуля DIM dsPIC33A по $18 каждый, модуль PIM (Processor Plug-In) за $49 и опциональный пакет за $5000 для функциональной безопасности, но без чипов dsPIC33A. Заинтересованным покупателям следует связаться с торговым представителем Microchip или авторизованным дистрибьютором для получения самих чипов. Дополнительная информация о новой серии dsPIC33A доступна на странице продукта и в пресс-релизе .
