Проект Уилла Ванга (Will Whang) FourThirdsEye представляет собой аппаратный модуль камеры с открытым исходным кодом, разработанный для Raspberry Pi 5 SBC и Raspberry Pi Compute Module 4 SoM с использованием CMOS-датчика изображения Sony IMX294 Type 4/3.
Модуль камеры может снимать изображения с разрешением 10,7 МП и видео 4K (4096 x 2160) с улучшенными характеристиками при слабом освещении и динамическим диапазоном (размер пикселя 4,63 мкм) по сравнению с существующими модулями камеры Raspberry Pi. Уилл утверждает, что она идеально подходит для любителей фотографии, разработчиков и производителей, которым нужна более мощная камера для своих проектов Raspberry Pi.
Характеристики модуля камеры FourThirdsEye:
- Датчик Sony IMX294
- Размер выходного изображения — диагональ 21,63 мм (тип 4/3), соотношение сторон 17:9 и 4:3.
- Количество эффективных пикселей
- 4168 (Г) × 2176 (В) приблизительно 8,93 млн пикселей (соотношение сторон 17:9)
- 3792 (Г) × 2824 (В) приблизительно 10,71 млн пикселей (соотношение сторон 4:3)
- Размер элементарной ячейки – 4,63 мкм (H) × 4,63 мкм (V)
- Оптический черный
- По горизонтали: спереди: 0 пикселей, сзади: 0 пикселей.
- По вертикали – спереди: 16 пикселей, сзади: 0 пикселей.
- Входная частота возбуждения — 72 МГц (SLVS-EC) / от 6 до 27 МГц (MIPI CSI-2)
- Выходные интерфейсы
- SLVS-EC (2,304 Гбит/с/линия) максимально 8 полос
- MIPI CSI-2 (1,728 Гбит/с / линия) максимально 4 полос
- Напряжение питания (VDD- 2,8 В/1,8 В/1,2 В
- Корпус – 248-контактный LGA
- Датчик температуры TMP117
- Хост-интерфейс — 4-полосный разъем MIPI CSI, следующий за платой ввода-вывода вычислительного модуля Raspberry Pi 4.
- Совместимость с платами Raspberry Pi 5 и Raspberry Pi Compute Module 4 с 22-контактным разъемом FPC.
Модуль камеры Raspberry Pi 3 размещен поверх модуля камеры FourThirdsEye IMX294 для сравнения размеров.
Модуль был разработан в Kicad 6, и все файлы проектирования оборудования, такие как схемы, разводка печатных плат, BoM и файлы Gerber, можно найти на GitHub под лицензией MIT. Уилл также разработал драйвер Linux IMX294 V4L2 с открытым исходным кодом, который он разместил в отдельном репозитории. Проект CinePi рекомендуется для записи видео в формате RAW на Raspberry Pi.
В то время как интерфейс CSI-2 IMX294 работает со скоростью 1,78 Гбит/с, Raspberry Pi 5 ограничен 1,5 Гбит/с, а Raspberry Pi CM4 — немного меньшим значением (возможно, 1 Гбит/с), но модуль FourThirdsEye был успешно протестирован на обеих платформах. Полагаю, мы не сможем снимать видео в разрешении 4K со скоростью 120 кадров в секунду, как заявлено в описании продукта IMX294, но разрешение 4K со скоростью 60 кадров в секунду было протестировано на Raspberry Pi 5… Длина и качество кабеля влияют на передачу данных, поэтому более короткий кабель длиной 20 см будет полезен. рекомендуется, так как при использовании более длинных кабелей могут начать появляться черные/плохие пиксели.

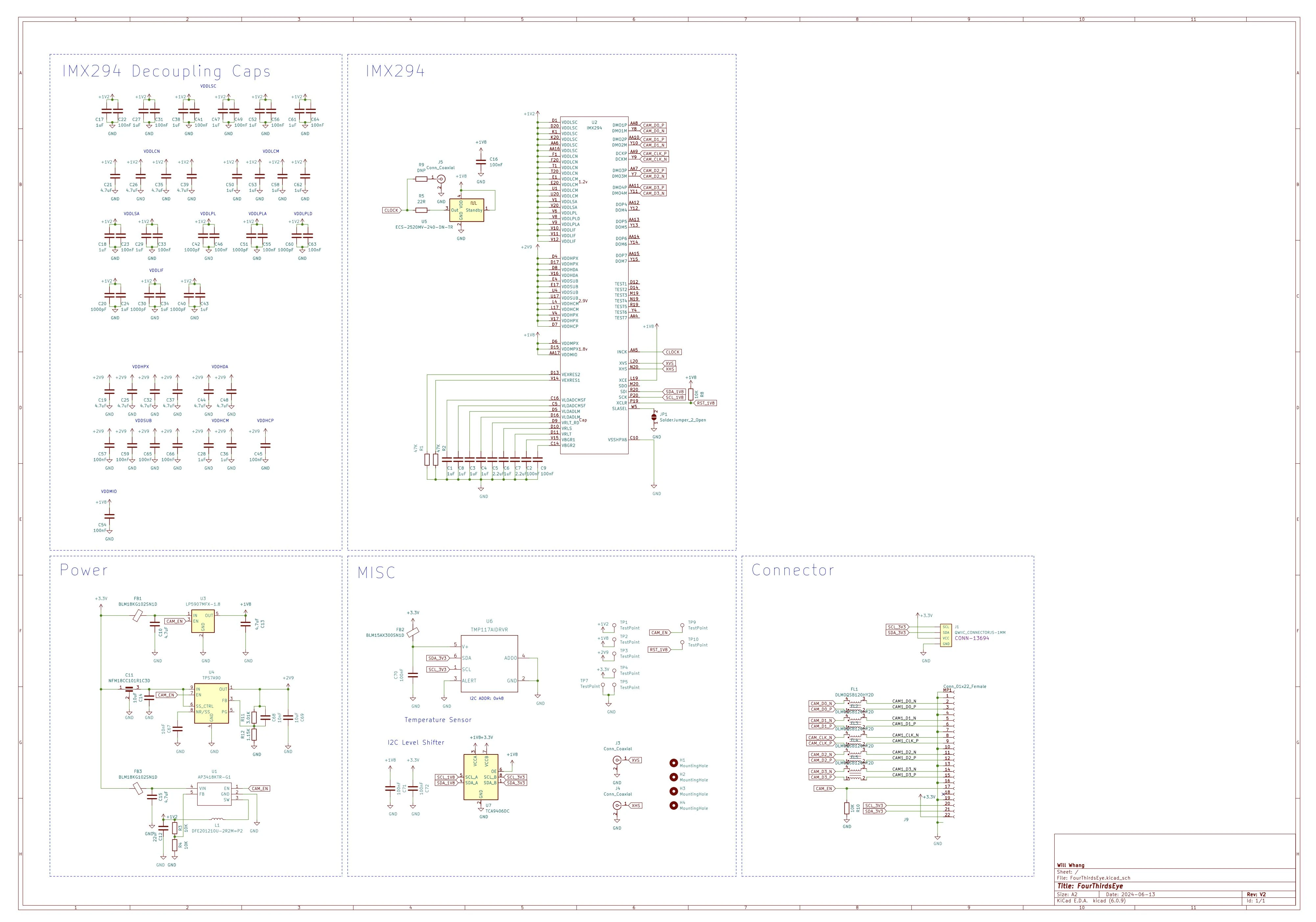

Схемы
Raspberry Pi уже выпустила несколько модулей камеры, включая Raspberry Pi Camera Module 3 и 12-мегапиксельную камеру Raspberry Pi HQ, но модуль Sony IMX294, используемый в FourThirdsEye, имеет гораздо более высокое качество. К сожалению, нам не удалось найти образцов фотографий, которые могли бы продемонстрировать это более высокое качество.
Модуль камеры FourThirdsEye не продается, поэтому вам придется заказывать печатную плату и компоненты, а также самостоятельно выполнять пайку. Датчик камеры Sony IMX294, похоже, трудно достать, поскольку его нет на Mouser или Digikey, но в конце концов мы нашли его на Aliexpress за 139,99 долларов. Поначалу эта цена показалась нам подозрительной, потому что камеры IMX294 на базе USB 3.0 продаются примерно за 600 долларов, но, судя по комментариям, которые есть на странице и на X, цена датчика нормальная, и его даже можно купить дешевле (на Taobao).
