Мы получили на тестирование еще два продукта для умного дома с поддержкой Zigbee от ITEAD. Похоже, SONOFF стратегически выпустил серию устройств Zigbee в первой половине года. Первым рассмотрим SONOFF Zigbee Bridge Ultra , который, как мы полагаем, заменит Zigbee Bridge (2020) и Zigbee Bridge Pro (2022) с дополнительными функциями, включая мост Matter. Второе устройство – SONOFF Micro Zigbee USB Adapter , его обзор появится позже. Сначала изучим SONOFF Zigbee Bridge Ultra.
Обзор
SONOFF Zigbee Bridge Ultra (сокр. Ultra, также SONOFF ZBBridge-U) – многофункциональное устройство. По сравнению с предшественником Zigbee Bridge Pro, модель Ultra значительно улучшена по характеристикам: более мощный чип ( Rockchip RV1109 vs ESP32), увеличенная память (1 ГБ) и хранилище (8 ГБ). Это позволяет поддерживать до 256 подчиненных устройств Zigbee (вместо 128). Добавлены мост Matter, встроенный динамик и «Турборежим» для увеличения дальности. Дополнительно к Wi-Fi присутствует порт Ethernet для снижения задержек сети. Сравнительные характеристики ниже.
Устройство использует чип EFR32MG21 от Silicon Labs – многопротокольное решение 2.4 ГГц для Zigbee, Thread и Bluetooth. Однако Thread пока не поддерживается, хотя чип это позволяет. Поддержка может быть добавлена позже. Особый интерес представляет Турборежим для увеличения дальности Zigbee – мы его протестируем.
Распаковка Zigbee Bridge Ultra

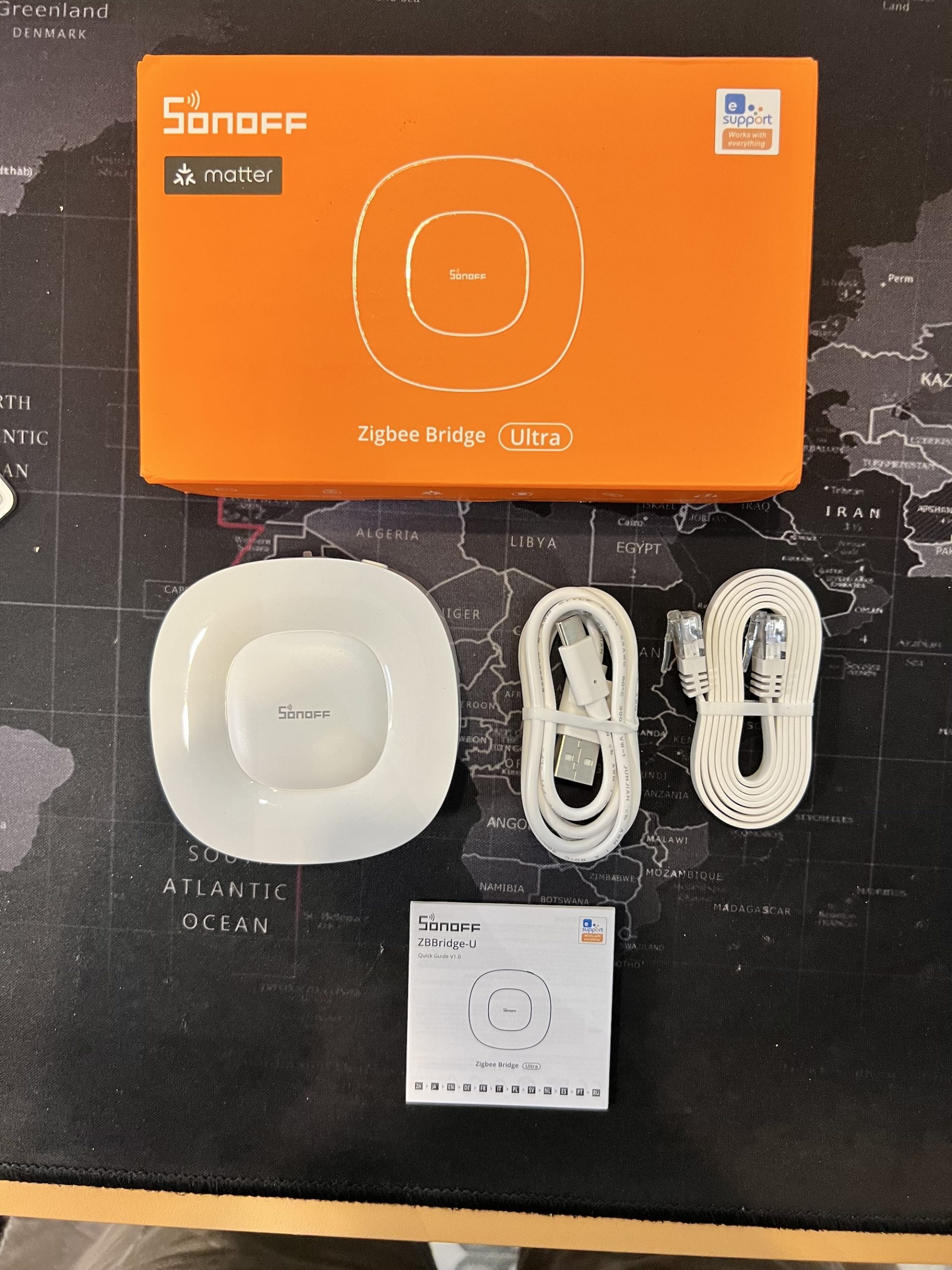

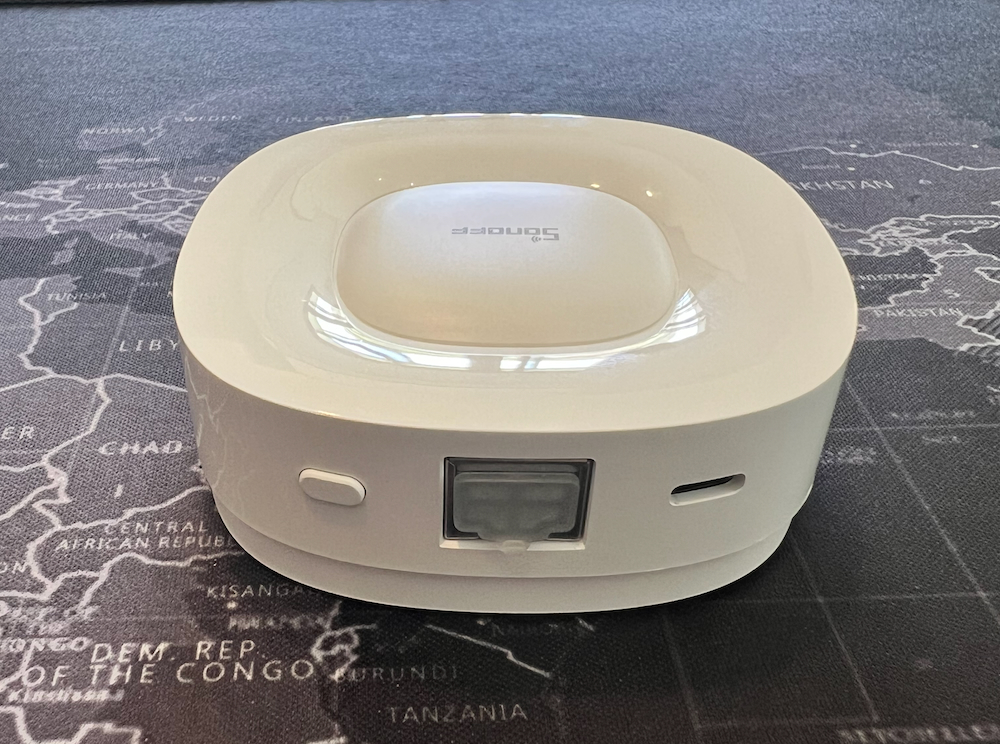

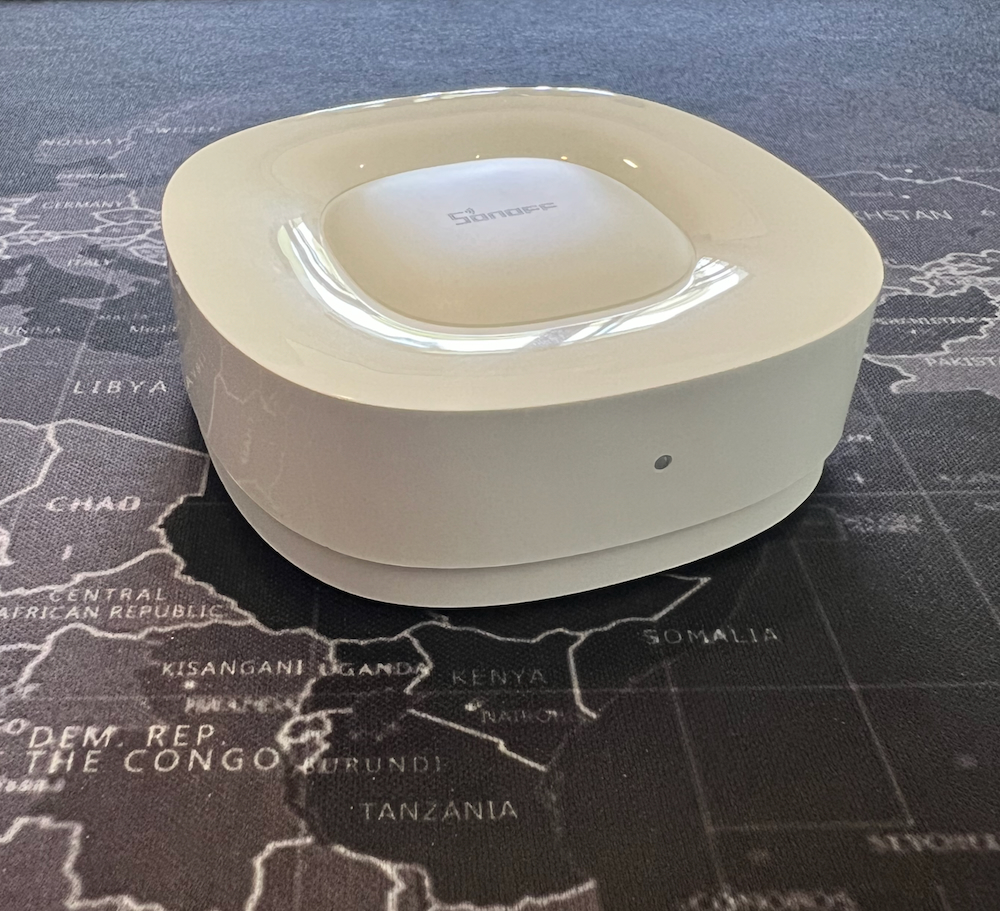

SONOFF Zigbee Bridge Ultra крупнее предыдущих моделей. В комплекте: руководство, кабель USB-C, Ethernet-кабель. На корпусе: кнопка настройки, светодиодный индикатор, порт USB-C, Ethernet (LAN), динамик снизу.
Разборка SONOFF Zigbee Bridge Ultra

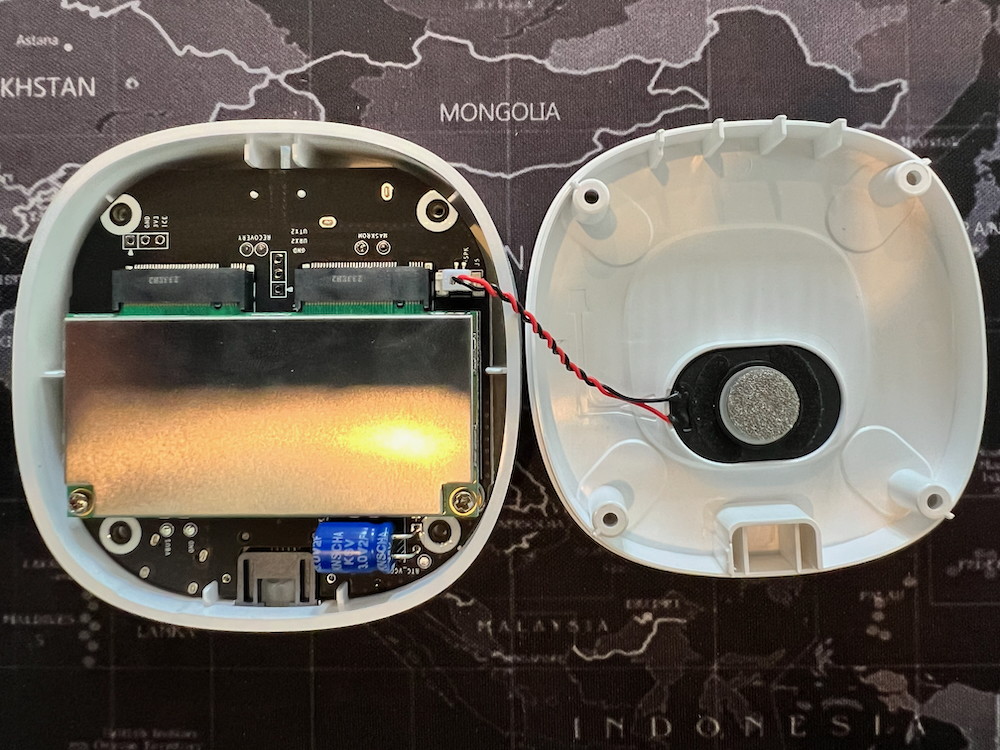

Внутренняя компоновка сложнее ожидаемого. В отличие от Pro-версии на ESP32, Ultra использует двухъядерный процессор Rockchip RV1109 с 1 ГБ ОЗУ – тот же чип, что в бюджетном iHost, который мы тестировали ранее , но почти вдвое дешевле. Мощное железо предполагает добавление функций через OTA-обновления, как у iHost.

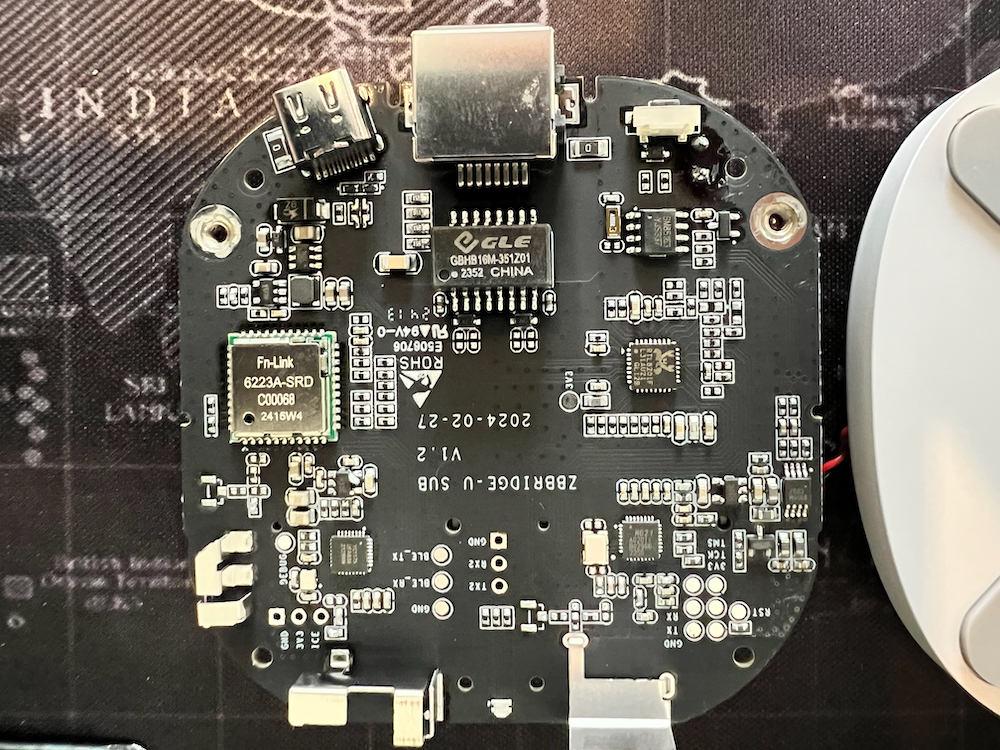

Помимо модуля Silicon Labs, установлены: Wi-Fi 4 модуль FN-Link 6223A-SRD (на RTL8723DS) и Ethernet-трансивер Realtek RTL8201F. Это отличие от предыдущих моделей, работавших только по Wi-Fi.
Характеристики SONOFF ZBBridge-U
- SoC – Rockchip RV1109: 2 ядра Arm Cortex-A7 @ 1.5 ГГц + RISC-V MCU @ 400 МГц, 2D-ускоритель, NPU 1.2 TOPS, аппаратное кодирование/декодирование H.264/H.265 до 5 Мп
- Память – 1 ГБ DDR4
- Хранилище – 8 ГБ eMMC для ОС
- Подключение:
- Порт Ethernet RJ45 10/100 Мбит/с
- Wi-Fi 4 2.4 ГГц
- Zigbee 3.0 на чипе Silicon Labs EFR32MG21 (до 200 м в турборежиме)
- Мост Zigbee to Matter
- Дополнительно:
- Кнопка:
- Удержание 3 сек: режим сопряжения (до 30 мин)
- Удержание 10 сек: сброс настроек
- Короткое нажатие: выход из сопряжения/отмена тревоги
- Кнопка:
- Трехцветный светодиод
- Питание: 5В/1А через USB Type-C
Габариты: 82 × 82 × 28 мм (корпус ПК+АБС) - Вес: 92.5 г
- Температурный диапазон: -10°C ~ +40°C
- Влажность: 5% ~ 95% без конденсата
- Сертификаты: CE/FCC/ISED/RoHS
- Стандарт безопасности: EN 62368-1
Тестирование в приложении eWeLink
Zigbee-мосты SONOFF, включая Ultra, ориентированы на пользователей eWeLink . В других средах (например, Home Assistant через интеграцию) Ultra работает как стандартное устройство без использования динамика. Из-за не-ESP чипа прошивка альтернативным ПО затруднена. Поэтому тестируем в eWeLink – основном приложении SONOFF.

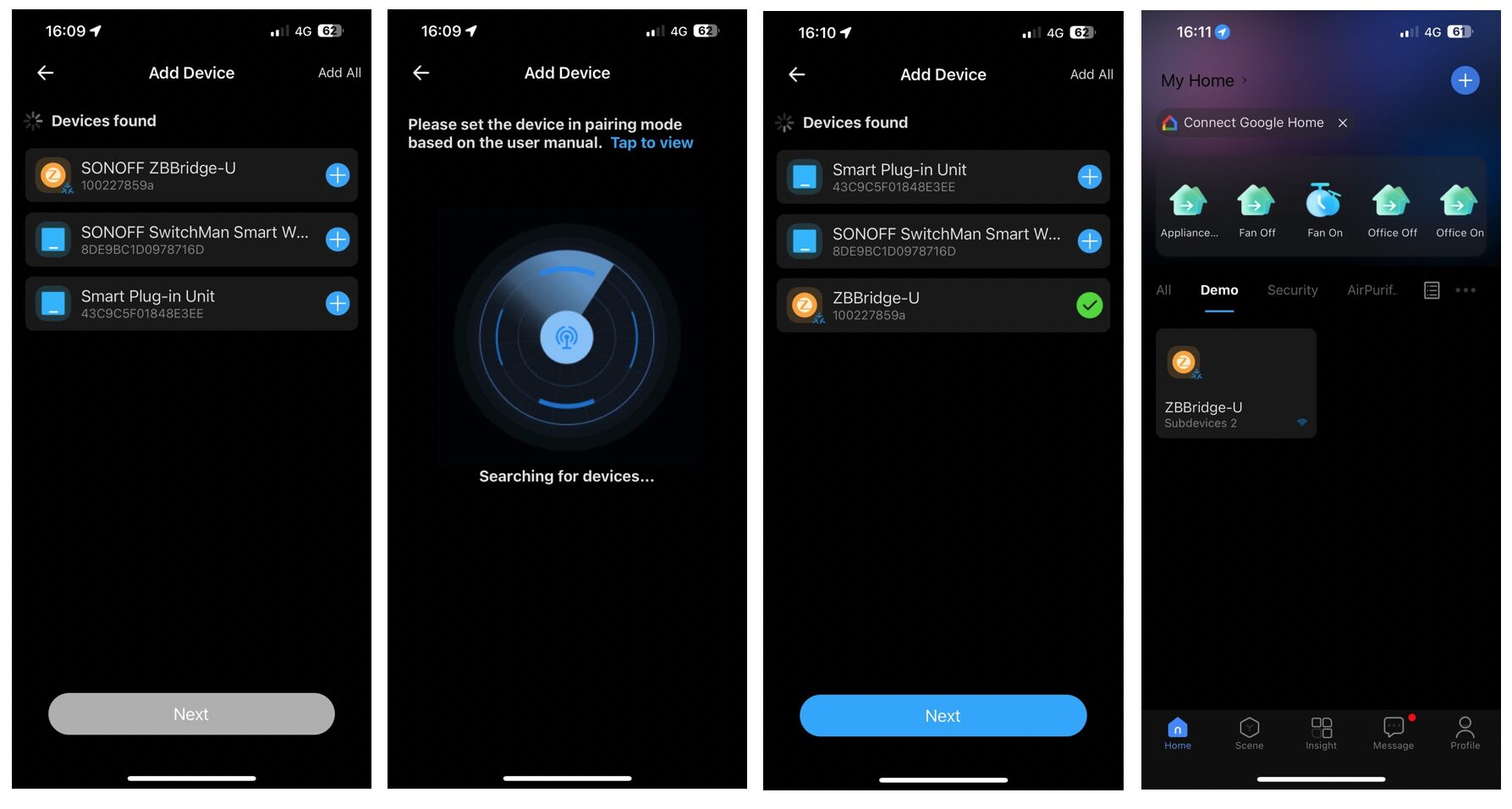

Регистрация Ultra в eWeLink: нажмите «+» в приложении, удерживая кнопку на устройстве до мигания индикатора. После выбора Zigbee Bridge Ultra можно добавлять устройства Zigbee. Сейчас поддерживаются только устройства SONOFF: датчик присутствия SNZB-06P , выключатель ZBMINIL2 Zigbee , розетка S26R2ZB , датчик движения SNZB-03P Zigbee , кнопка SNZB-01P Zigbee , датчик открытия SNZB-04P , датчик температуры/влажности SNZB-02P и USB-адаптер (обзор скоро).
Тест дальности Zigbee с турборежимом

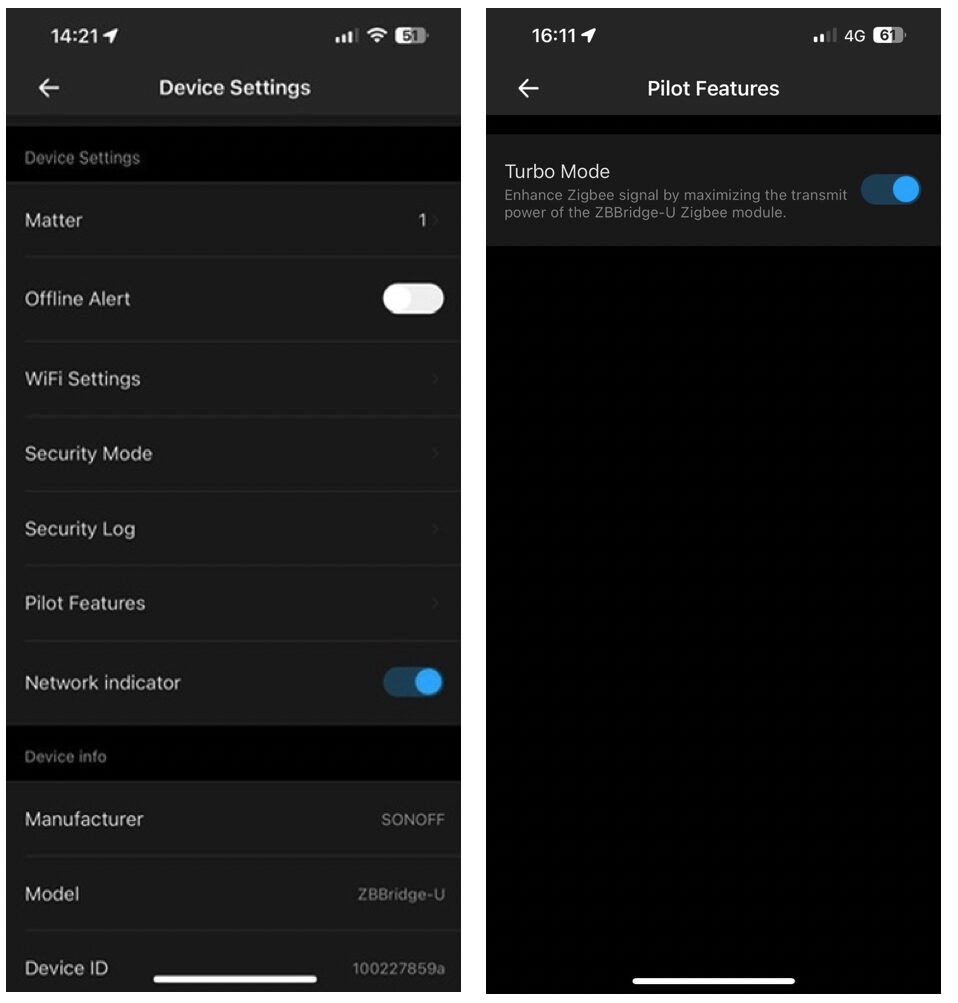

SONOFF заявляет увеличение дальности Zigbee до 200 м (лабораторно) с турборежимом. Для большинства пользователей достаточно 100 м (половина заявленного), если дом не очень большой. Турборежим отключен по умолчанию, активируется в настройках.
Мы провели два теста: на прямой видимости и с препятствиями (стены, окна). В обоих использовалась беспроводная кнопка SNZB-01P Zigbee с SONOFF Zigbee Bridge Ultra.

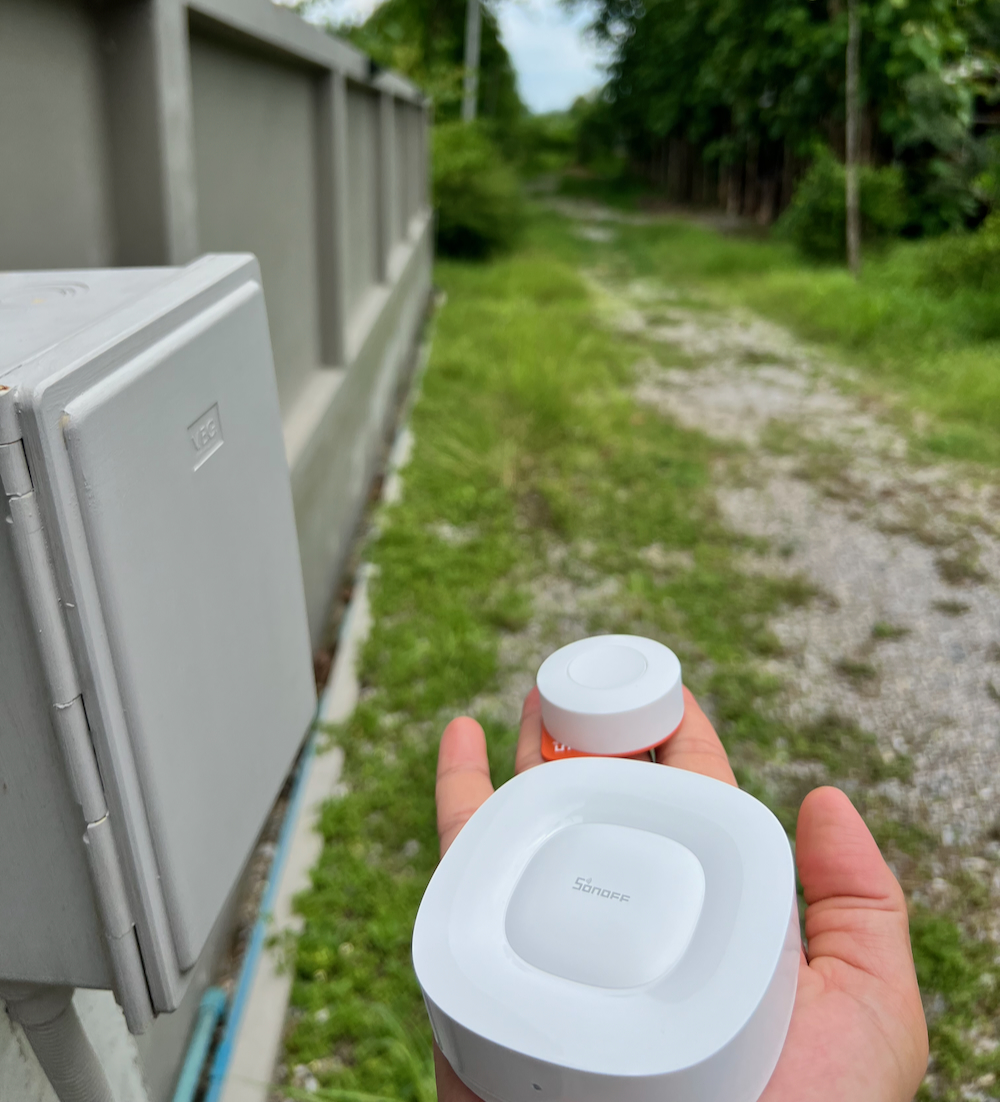

Открытое пространство (прямая видимость): Ultra установлен на уличном столбе, SNZB-01P удалялась с периодическим нажатием. При нажатии активировалась сцена с уведомлением на телефон. Тест остановился при потере сигнала на ~100 м (замер в Google Maps) без ретрансляторов Zigbee.

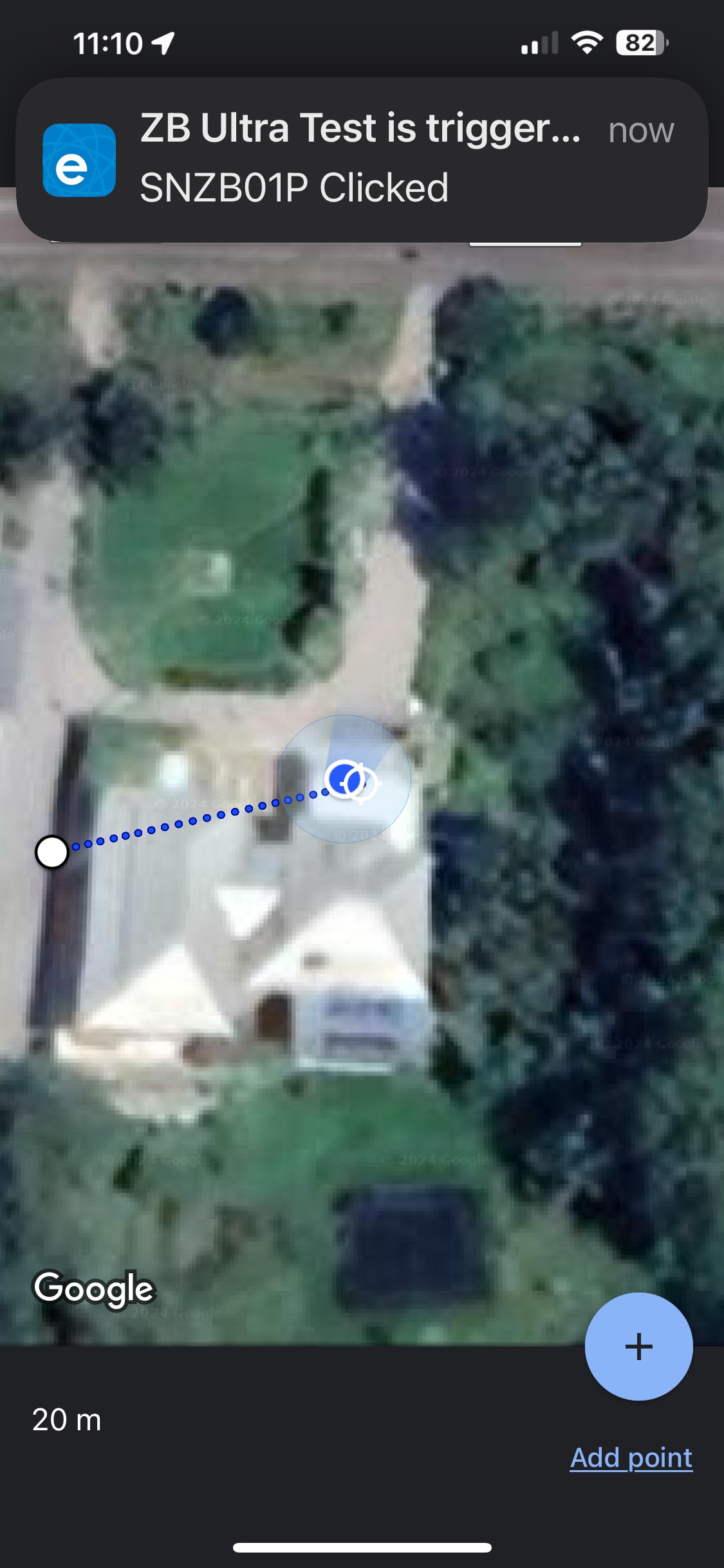

Тест с препятствиями: Ultra на столбе у стены дома, перемещение по территории. Сигнал преодолевал 4 бетонные стены (двойные) и 2 стеклянные. Дальность составила ~20 м.
Турборежим эффективно увеличивает радиус действия Zigbee. Это важно при росте числа устройств, чтобы минимизировать количество ретрансляторов.
Дальность в помещении
Тестирование моста Matter
Функция Matter Bridge интегрирует устройства Zigbee SONOFF с платформами типа Home Assistant, Google Home, Apple Home, Alexa, SmartThings. Ultra – мост, а не контроллер Matter, поэтому требуется совместимый концентратор (например, HomePod или Apple TV для Apple Home; Google Nest Mini для Google Home).

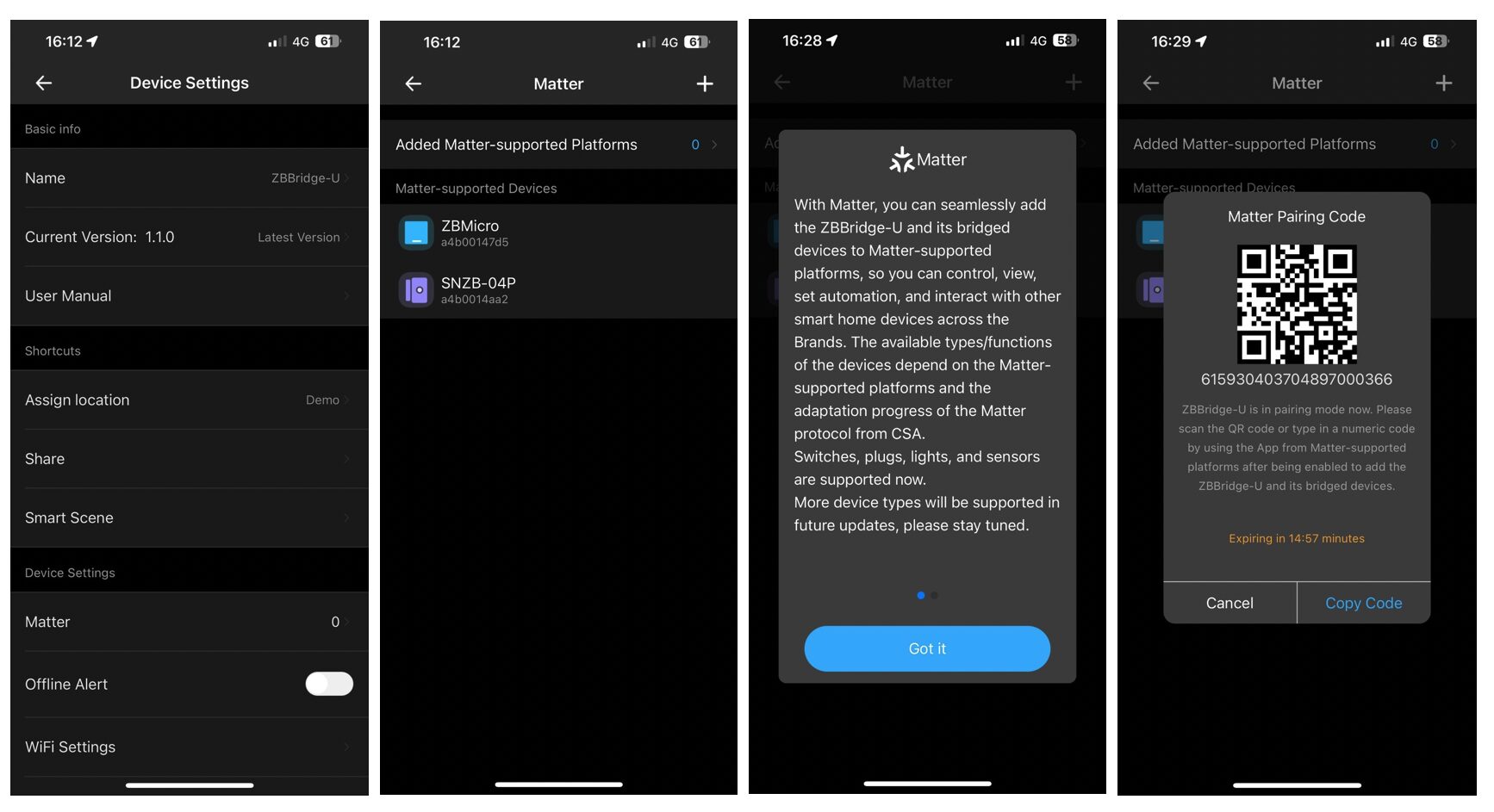

Активация в eWeLink: Настройки устройства → Matter → «+». Скопируйте код сопряжения для ввода в Apple Home и др. На скриншотах добавлены датчик открытия и USB-адаптер ZBmicro.

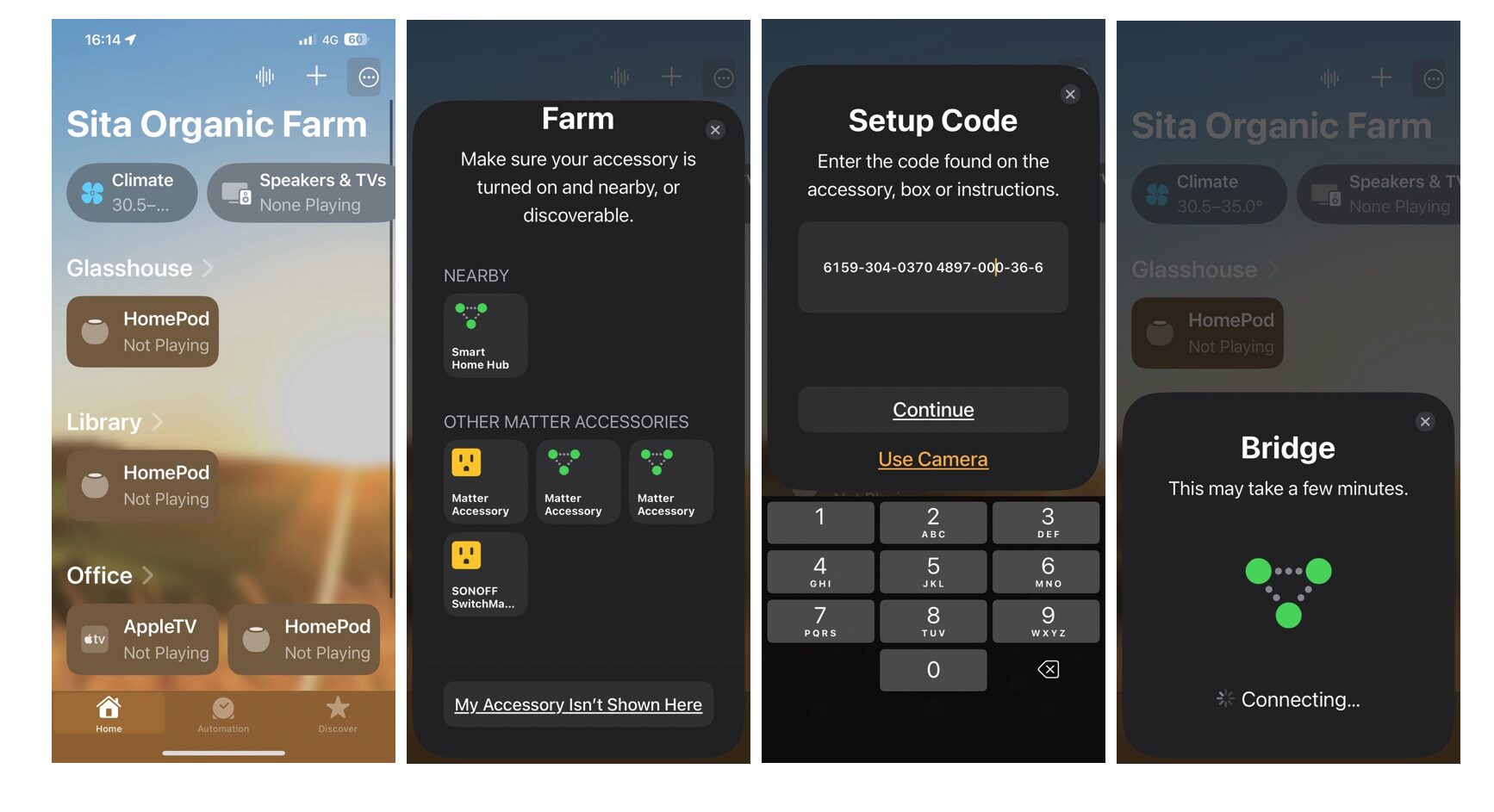

Тест с Apple Home: Добавить аксессуар → Другие варианты → ввод кода сопряжения. Ultra интегрируется с Apple Home, позволяя создавать автоматизацию на основе устройств Matter.

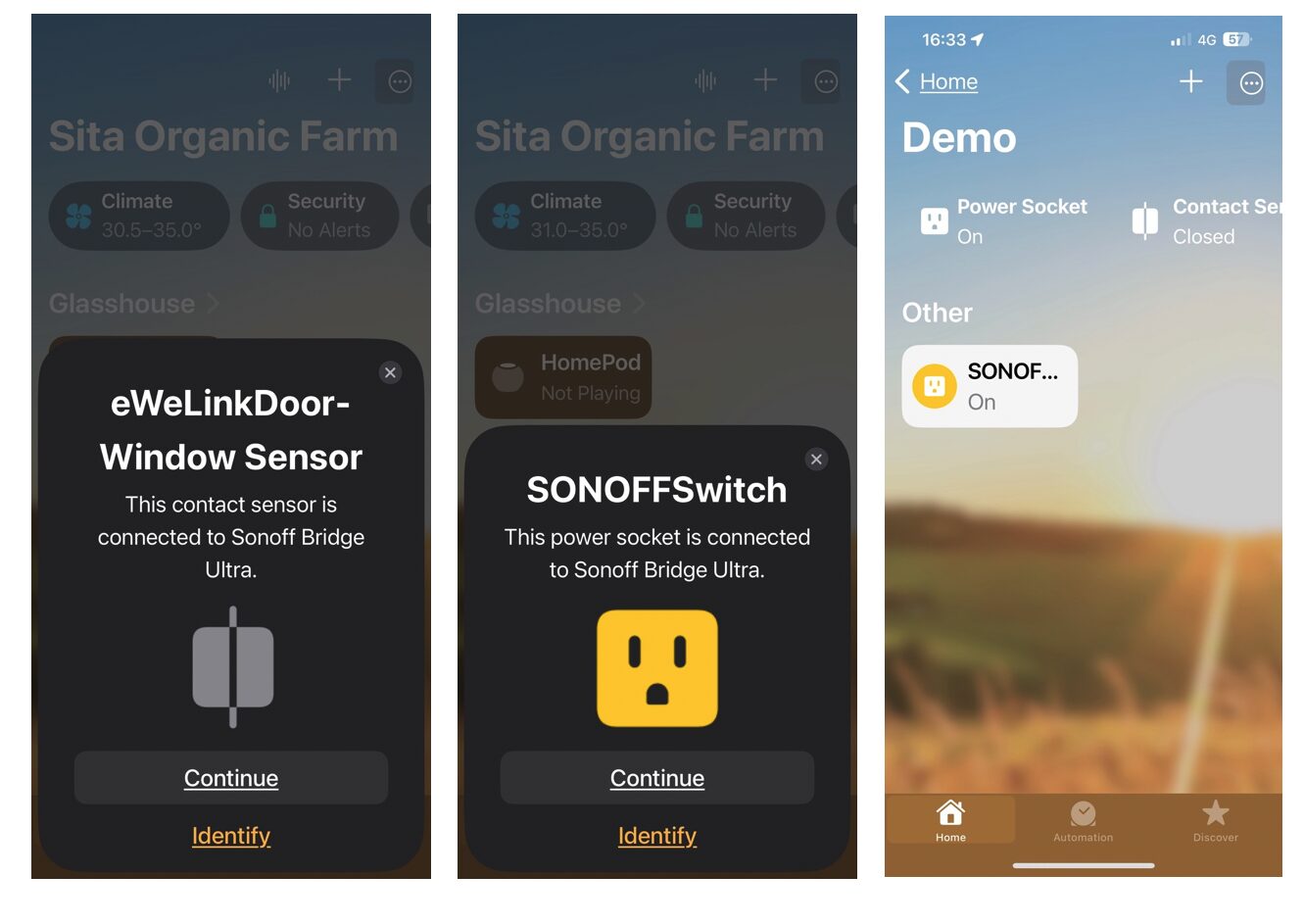

Через несколько минут Apple Home обнаружит устройства Zigbee через Ultra. После указания местоположения и имен можно создавать автоматизацию. Весь процесс через мост Matter Ultra.
Аналогичные шаги для других платформ Matter. Функция полезна, расширяя выбор устройств. Мощное железо Ultra предполагает добавление функций через OTA, как у SONOFF iHost (одинаковая архитектура).
Тест встроенного динамика с функцией Smart Security
Концентратор с дополнительными функциями (например, динамиком) – удачное решение. Динамик полезен для сигнализации, дверных звонков, оповещений. Функция реализована в iHost, теперь доступна в более доступном Ultra.

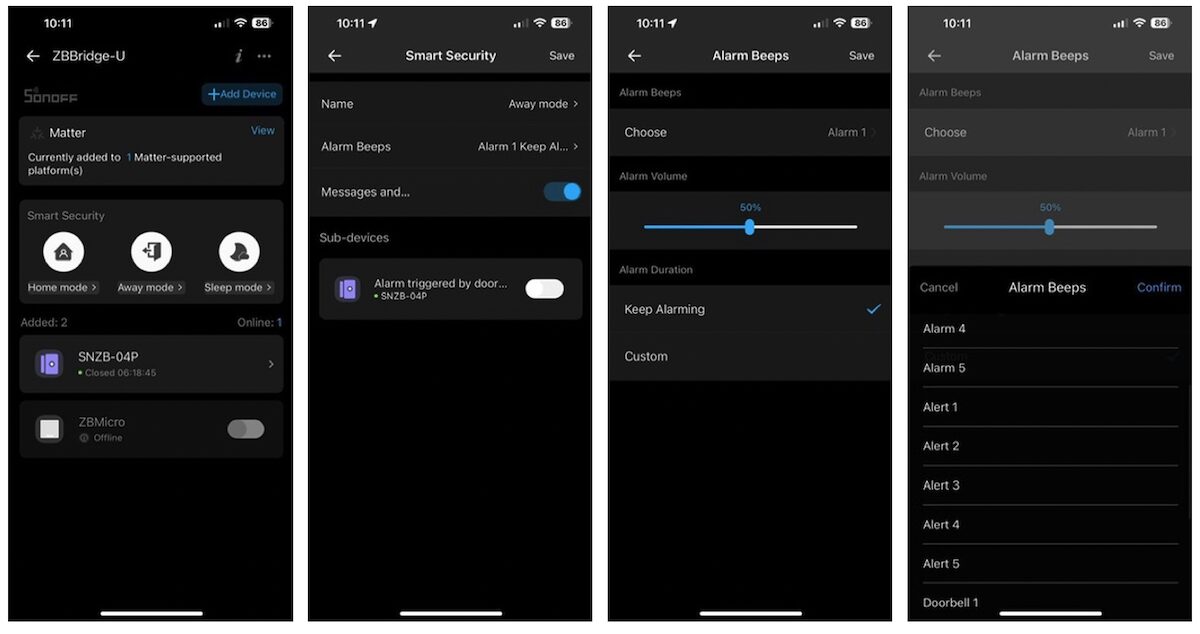

Пользователи eWeLink могут использовать встроенный динамик Ultra для Smart Security – простых уведомлений. Доступны три режима: Дома, Выход, Сон. Каждый настраивается: выбор сенсоров, звук, текст уведомления, длительность сигнала. В примере датчик SNZB-04P при срабатывании включает сигнал Тип 1 (10 сек, громкость 50%).
При активации режима Выход и срабатывании датчика воспроизводится Alarm1 и отправляется push-уведомление – без создания сцен. При необходимости можно создавать кастомные сцены.
Тест SONOFF Zigbee Bridge Ultra с Home Assistant
Быстрая проверка интеграции с Home Assistant показала: Ultra выступает только как шлюз для устройств Zigbee. Специфичные функции (например, динамик) недоступны. SONOFF пока не планирует расширять функционал для HA. Реализация сущности динамика устранила бы необходимость в отдельной колонке.
Варианты использования Ultra в Home Assistant:
1. Прямое подключение устройств Zigbee SONOFF через ZHA или Zigbee2MQTT (без Ultra).
2. Использование Ultra с интеграцией AlexxIT для одновременной работы HA и eWelink.
3. Для пользователей eWeLink без HA – регистрация устройств в eWeLink с Ultra как концентратором.
Заключение
SONOFF Zigbee Bridge Ultra интересен пользователям eWeLink и платформ с поддержкой Matter (Apple Home, Google Home) благодаря встроенному мосту. Турборежим эффективно увеличивает покрытие. Встроенный динамик расширяет возможности безопасности без допустройств. Мощное железо и потенциал OTA-обновлений делают Ultra привлекательной альтернативой iHost ($59.9 vs $79.9). Пожелания: использование динамика на других платформах и поддержка Thread.
Благодарим ITEAD за предоставленный образец. Устройство доступно за $59.90 в магазине ITEAD (скидка 10% по промокоду CNXSOFTSONOFF, бесплатная доставка от $89).
