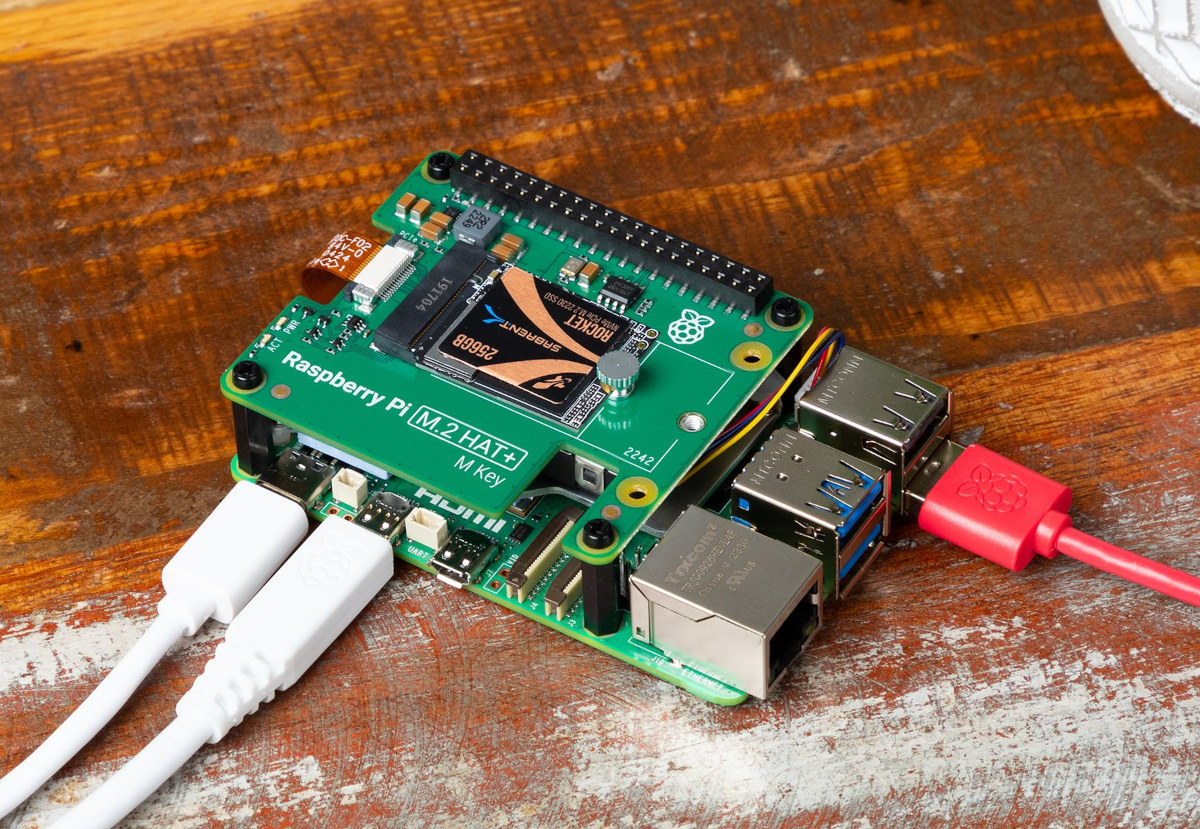

Официальный Raspberry Pi M.2 HAT+ наконец выпущен за $12. Эта плата расширения позволяет подключать периферию с разъемом M.2 M-key, в основном NVMe SSD, а также AI-акселераторы, к Raspberry Pi 5, используя PCIe-разъем на (относительно) новой одноплатной системе.
Необходимо подчеркнуть слово «официальный», поскольку аналогичные решения от сторонних производителей, таких как PineBerry (ныне PineBoards ), Waveshare , Pimoroni и Geekworm , доступны уже около полугода. В прошлом месяце также была возможность протестировать GEEKWORM X1001 и Waveshare M.2 PCIe HAT+ с SSD Cytron MAKERDISK . Но давайте рассмотрим, что предлагает официальный Raspberry Pi M.2 HAT+.

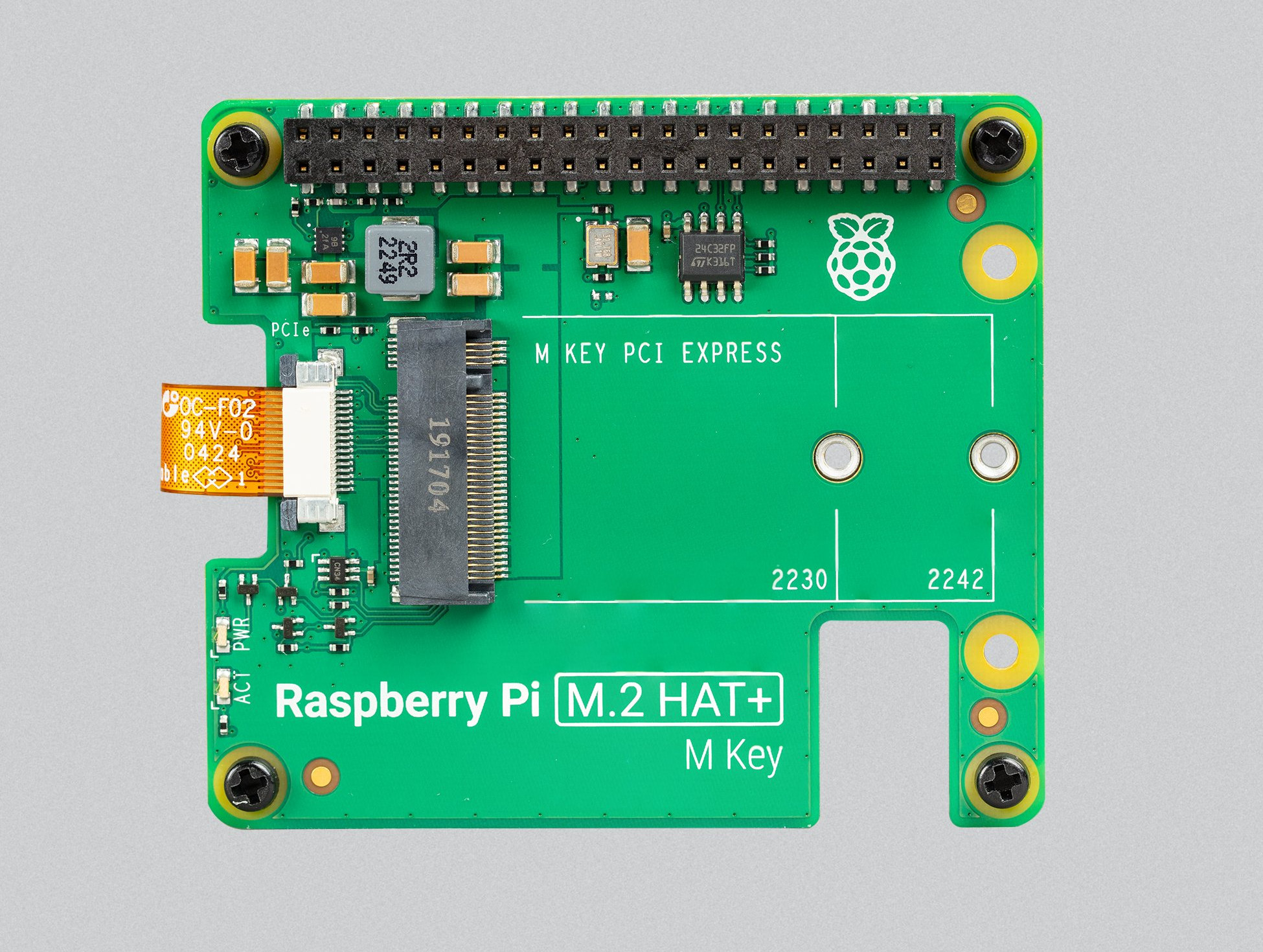

Характеристики Raspberry Pi M.2 HAT+ M Key:
- Разъем M.2 M-key для модулей 2230 или 2242
- Одноканальный интерфейс PCIe 2.0 (пиковая скорость передачи 500 МБ/с), подключенный через FFC-разъем PCIe Raspberry Pi . (Примечание: PCIe 3.0 также должен работать на большинстве плат Raspberry Pi 5 со скоростью до 800+ МБ/с, но это официально не гарантируется).
- Подача до 3А на подключенные M.2-устройства
- Расширение — 40-контактный разъем для расширения GPIO Raspberry Pi 5
- Дополнительно — светодиоды питания и активности
- Габариты
- Соответствует спецификации Raspberry Pi HAT+
- . Совместим с активным кулером Raspberry Pi 5.
Официальная плата Raspberry Pi M.2 HAT+ (M Key) поставляется с ленточным кабелем, 16-мм разъемом для стекирования GPIO, четырьмя резьбовыми стойками, восемью винтами и винтом с накаткой для крепления M.2-устройства. Установка проста, но рекомендуется обновить прошивку до последней версии.
Эти команды могут не понадобиться, если Raspberry Pi 5 приобретен недавно, но в любом случае они не повредят:
|
1 2 3 4 |
sudo apt update && sudo apt upgrade sudo rpi-eeprom-update sudo raspi-config sudo rpi-eeprom-update -a |
Для Raspberry Pi 5 образца «сентябрь 2023» потребовалось выполнить эти команды для загрузки с NVMe SSD . Подробности, инструкции по началу работы и PDF-схемы доступны на официальном сайте документации .
Отлично! Но почему так долго? Raspberry Pi поясняет , что необходимо было завершить спецификации 16-контактного FFC-разъема и нового форм-фактора HAT+ (анонсированы в декабре 2023), так как оставались нерешенные вопросы по двум «резервным» контактам, изначально предназначенным для сигналов I2C, но в итоге использованным для включения питания и сигнала обнаружения/пробуждения платы. Также потребовалось обновить утилиты (EEPROM utils) и протестировать широкий спектр NVMe-накопителей и другой периферии для выявления и устранения проблем. Даже один производитель SSD выпустил исправление для своей модели (кто именно — не раскрывается).
Хорошая новость: Raspberry Pi M.2 HAT+ Key M уже доступен у реселлеров за $12 плюс налоги и доставка. Еще одна связанная новость — прошивка теперь поддерживает загрузку с некоторых плат HAT+, оснащенных PCIe-коммутатором. Это не относится к рассмотренному сегодня M.2 HAT+, но такие решения, как Geekworm X1004 с двумя M.2-разъемами на базе коммутатора ASMedia ASM1182e, теперь могут загружать Raspberry Pi OS или другую совместимую ОС при условии поддержки конкретного PCIe-коммутатора в прошивке.
