Был получен комплект, включающий одноплатный компьютер ODROID-H4+ и корпус Type 3 с возможностью установки до четырех 2.5-дюймовых SATA-накопителей, а также сопутствующие аксессуары для обзора. В первой части будет рассмотрена распаковка, руководство по сборке и первое включение, а во второй части – тестирование производительности, функций, таких как память IBECC, энергопотребление и другие аспекты.
Распаковка комплекта ODROID-H4+
В комплект входят отдельные упаковки для корпуса «H4 Type 3» и платы ODROID-H4 PLUS, блок питания 15V/4A (60W) с адаптером для американской розетки, большой вентилятор с крепежными винтами, а также четыре комплекта кабелей для передачи данных и питания SATA.

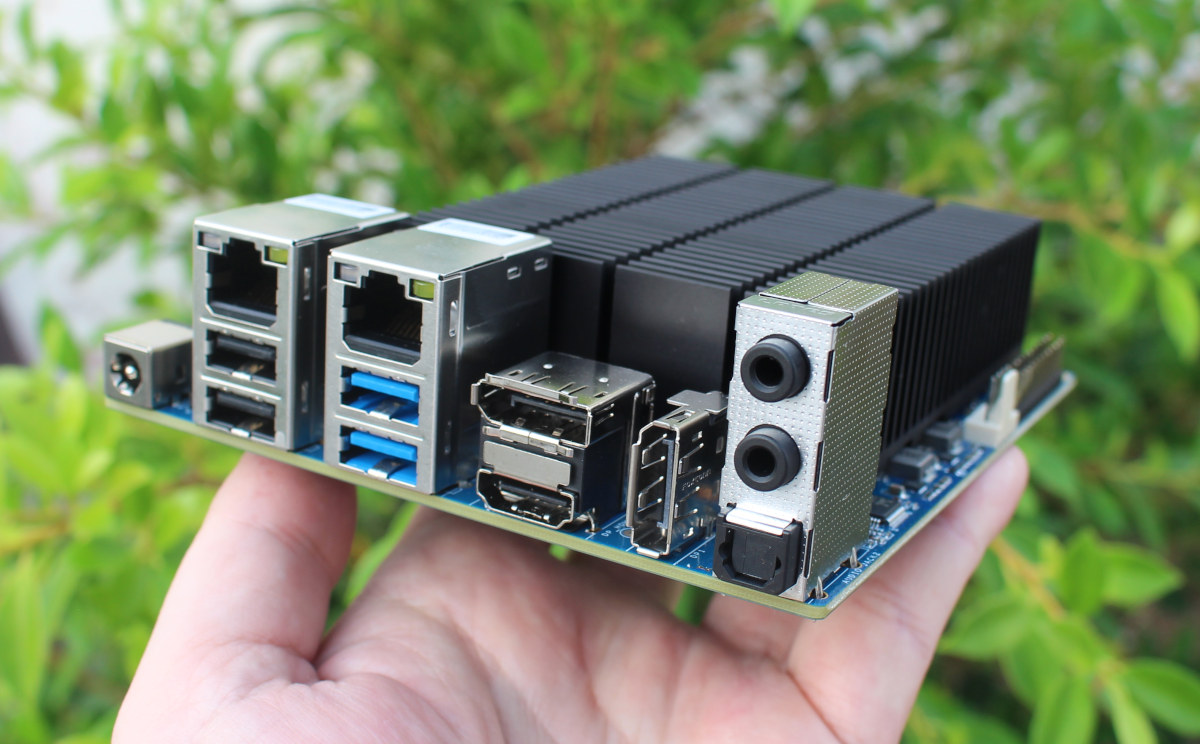

Ранее уже были представлены характеристики ODROID-H4, H4+ и H4 Ultra в анонсе, но кратко рассмотрим особенности одноплатного компьютера с процессором Intel Processor N97, работающего без вентилятора. На задней панели расположены: разъем питания DC, два порта 2.5GbE RJ45, два порта USB 2.0, два порта USB 3.0, три видеовыхода (1x HDMI и 2x DisplayPort) и комбинированный аудиоразъем с входом, выходом и оптическим S/PDIF.
На другой стороне платы находятся четыре порта SATA для передачи данных, четыре разъема питания SATA, кнопки включения и сброса, а также место для батарейки резервного питания RTC (не входит в стандартную комплектацию).
Плата ODROID-H4+ по умолчанию не комплектуется оперативной памятью. Поскольку запасной памяти не было, производитель Hardkernel предоставил образец для обзора с предустановленной памятью — «32GB Samsung DDR5». На нижней стороне также расположен слот M.2 NVMe, куда будет установлен SSD в процессе сборки.
Корпус H4 Type 3 поставляется в виде набора, включающего детали, напоминающие PCB, пластиковые стойки, несколько винтов и четыре резиновые ножки.
Инструкция по сборке корпуса ODROID-H4 Type 3
Единственная найденная инструкция по сборке – это видео на YouTube … Для тех, кто, как и я, предпочитает текстовые инструкции, основные этапы сборки описаны ниже.
Сначала необходимо закрепить вентилятор на верхней крышке с помощью четырех из пяти прилагаемых винтов. Важно правильно сориентировать вентилятор, как показано на фото. Hardkernel рекомендует использовать электрошуруповерт, но сборка возможна и вручную.
Следующий шаг – установка SATA-накопителей на два кронштейна. В данном случае использовано три накопителя (2x HDD и 1x SSD), но возможна установка четырех. Важно обратить внимание на их ориентацию. Возникли сложности с затягиванием винтов в передней части SSD, возможно, из-за поврежденной резьбы после многократного использования в обзорах.
Теперь перейдем к плате ODROID-H4+. Установлен SSD MAKERDISK NVMe объемом 128GB, так как после сборки доступ к памяти и накопителям будет затруднен. Также закреплены четыре длинные стойки с внутренней резьбой на четырех коротких стойках с комбинированной резьбой через монтажные отверстия платы.
Далее устанавливается средняя панель и фиксируется длинными стойками, после чего сверху защелкиваются кронштейны с SATA-накопителями.
На этом этапе можно установить нижнюю панель и закрепить ее четырьмя винтами. Также рекомендуется приклеить четыре резиновые ножки на обозначенные места, хотя в данном случае это было сделано позже.
Теперь комплект размещается на боку, и подключаются кабели питания и данных между накопителями и платой ODROID-H4+, пропуская их через большое отверстие в средней панели (изначально была допущена ошибка с обходом отверстия).
Корпус H4 Type 3 совместим со всеми платами серии ODROID-H4, включая версию с одним портом RJ45. Для доступа к двум Ethernet-портам на ODROID-H4+ необходимо удалить часть задней панели, закрывающую один из портов. Затем все боковые панели вставляются в отверстия нижней панели, а вентилятор подключается к разъему на плате, как показано на фото.

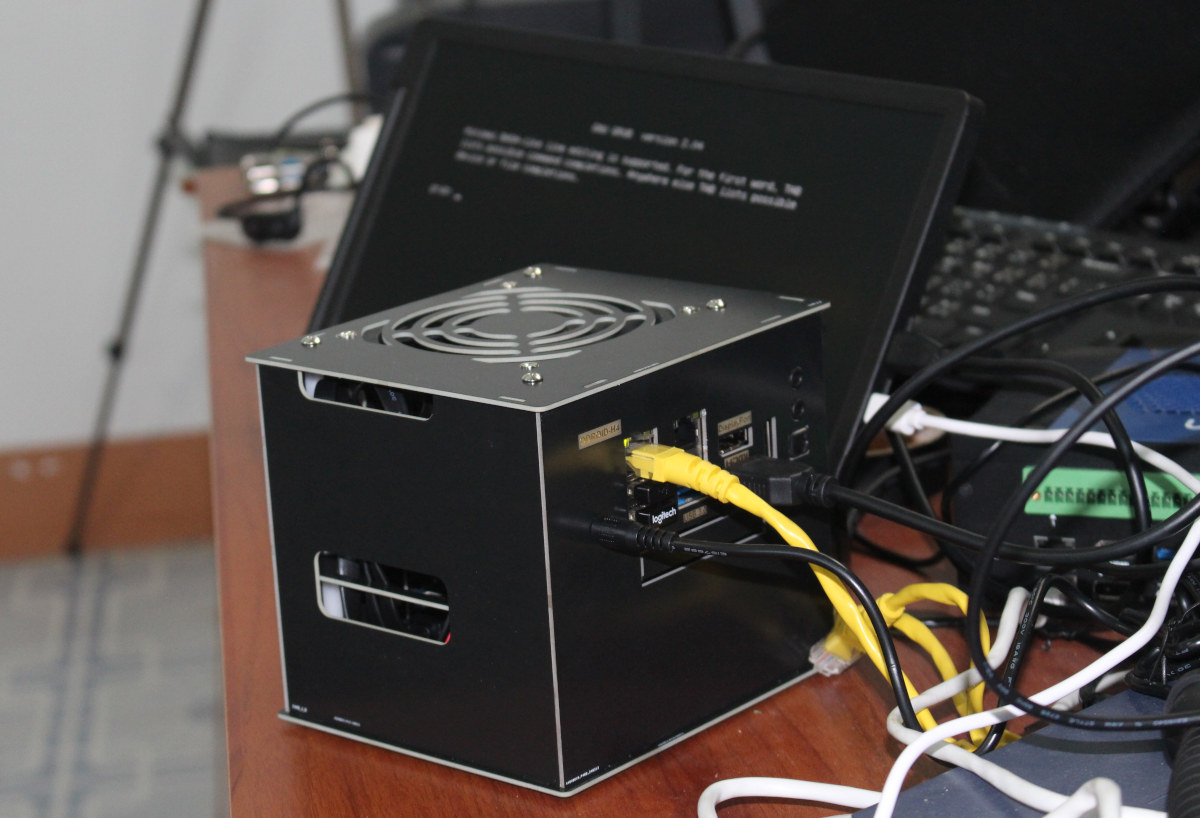

Финальный этап – установка всех боковых панелей и верхней крышки с последующим закреплением четырьмя винтами. Результат можно увидеть на фото: слева ODROID-H4+ в корпусе Type 3, справа – ODROID-H2+ в корпусе Type 3 . Новая конструкция более надежна, но и габаритнее, так как рассчитана на установку сетевой карты с четырьмя портами 2.5 GbE . Для этого предусмотрена съемная панель под портами USB и HDMI.
Еще одно улучшение по сравнению с корпусом Type 3 для ODROID-H2 – более удобный доступ к кнопкам Reset и Power благодаря специальному отверстию. Также сохранено круглое отверстие для тех, кто хочет установить большую кнопку питания. Сборка заняла около часа, включая фотосъемку для обзора. Без этого процесс занял бы примерно 45 минут.
Первое включение ODROID-H4+
Пора проверить работу системы. ODROID-H4+ подключен к HDMI-дисплею ( монитор CrowView ), RF-адаптерам беспроводных мыши и клавиатуры, а также к одному из портов 2.5GbE через Ethernet-кабель. После подключения блока питания 60W нажата кнопка включения.
На экране сразу появился логотип Hardkernel, и загрузка быстро перешла в Grub, что ожидаемо, так как система не имеет предустановленного накопителя (кроме SPI flash на 128Mbit). Потребуется установка Ubuntu 24.04 на SSD M.2 NVMe. Важное замечание: согласно Wiki , первая загрузка может занять 3 минуты после установки RAM, но в данном случае память уже была предустановлена, и этап проверки таймингов RAM был пропущен.
Текущее энергопотребление составляет около 16.1 Вт, поэтому для дальнейших тестов энергопотребления и безвентиляторных benchmarks плату, возможно, придется извлечь из корпуса.
На этом первая часть завершена. Благодарим Hardkernel за предоставленный комплект ODROID-H4+ для обзора. Читатели могут повторить данную конфигурацию, используя следующие компоненты:
- Плата ODROID-H4+ – $139
- Корпус H4 Type 3 – $17
- Блок питания 15V/4A – $9.40 (опция при заказе платы). Также подойдет блок питания для ноутбука 19V~20V с проверкой полярности.
- Кабели SATA – $3 за комплект, или $12 за четыре
- Батарейка RTC – $2.50
- Вентилятор 92x92x15mm PWM – $4
- Память Samsung 32GB DDR5-5600 SO-DIMM – $95 на Hardkernel . Хорошая цена по сравнению с модулями Samsung 32GB DDR5-5600, продаваемыми на Amazon . Варианты от CRUCIAL немного дешевле.
Итоговая сумма составляет $278.90 плюс доставка, к которой нужно добавить стоимость SSD M.2 для ОС (если не использовать один из SATA-накопителей) и несколько SATA-дисков.
