Chatreey AM08 Pro (также известный как AM08pro) — мини-ПК на базе процессора AMD Ryzen 7940HS с поддержкой двухканальной оперативной памяти DDR5 до 64 ГБ, одним слотом M.2 2280 SSD PCIe Gen 4×4, одним накопителем SATA3 2.5″, WiFi 6E (8852BE) и Bluetooth 5.2, 2.5GbE Ethernet, полнофункциональным портом USB Type-C, аудиоразъемом 3.5 мм и 4 портами USB 3.0.
AM08 Pro был приобретен на Aliexpress в конфигурации с процессором AMD Ryzen 7940HS (8 ядер/16 потоков, 4.0 ГГц с турбо-режимом до 5.2 ГГц), 16 ГБ DDR5 RAM (2×8 ГБ) и SSD 512 ГБ. Обзор выполнен по стандартной методике: в первой части представлены характеристики, распаковка, разборка системы и первичное тестирование, тогда как углубленные испытания с предустановленными Windows 11 и Ubuntu 22.04 будут рассмотрены в следующих частях.
Характеристики AM08 Pro
| Model | AM08 Pro |
| CPU | AMD Ryzen 7 7735HS (8 Cores, 16 Threads, 16MB Cache, 3.2 GHz~ 4.75 GHz) AMD Ryzen 9 7940HS (8 Cores, 16 Threads, 16MB Cache, 4.0 GHz~ 5.2 GHz) |
| GPU | Integrated AMD Radeon Graphics 680M for 6900HXИнтегрированная графика AMD Radeon 780M для 7940HS |
| Memory | Dual-channel DDR5-4800 SODIMM, up to 64GB |
| Storage | 1x M.2 2280 PCIe Gen 4×4 SSD 1x 2.5” 7mm SATA HDD\SSD |
| Display | 2x HDMI 2.0 ports 1x Thunderbolt 4/USB4 port Up to three independent displays |
| Audio | 3.5mm audio jack |
| Ethernet | Realtek 2.5GbE LAN (VEN_10EC&DEV_8125) |
| Wireless | Realtek 8852BE (Wi-Fi 6E, Bluetooth 5.2) |
| USB | 4x USB 3.2 Gen1, 1x USB4 Type-C |
| Misc | Kensington lock slot, |
| Power Supply | 19V/6.3A via DC jack |
| Dimensions | 54.3mm x 77.8mm x 77.8mm |
| Weight | 836g |
| Price | Highly varies depending on the country (because of AliExpress and taxes) |
Распаковка

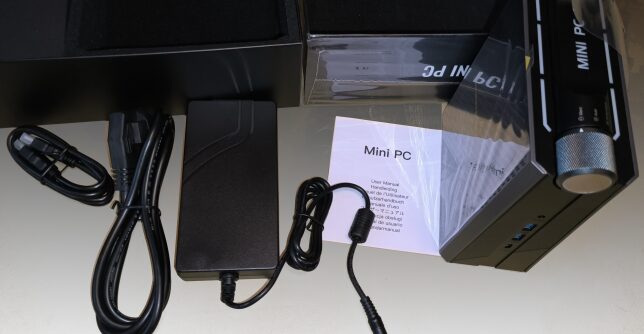

Комплект включает блок питания 119.7 Вт, кабель HDMI и стандартное руководство пользователя. Поскольку форм-фактор данного мини-ПК не предусматривает крепление, VESA-кронштейн отсутствует.

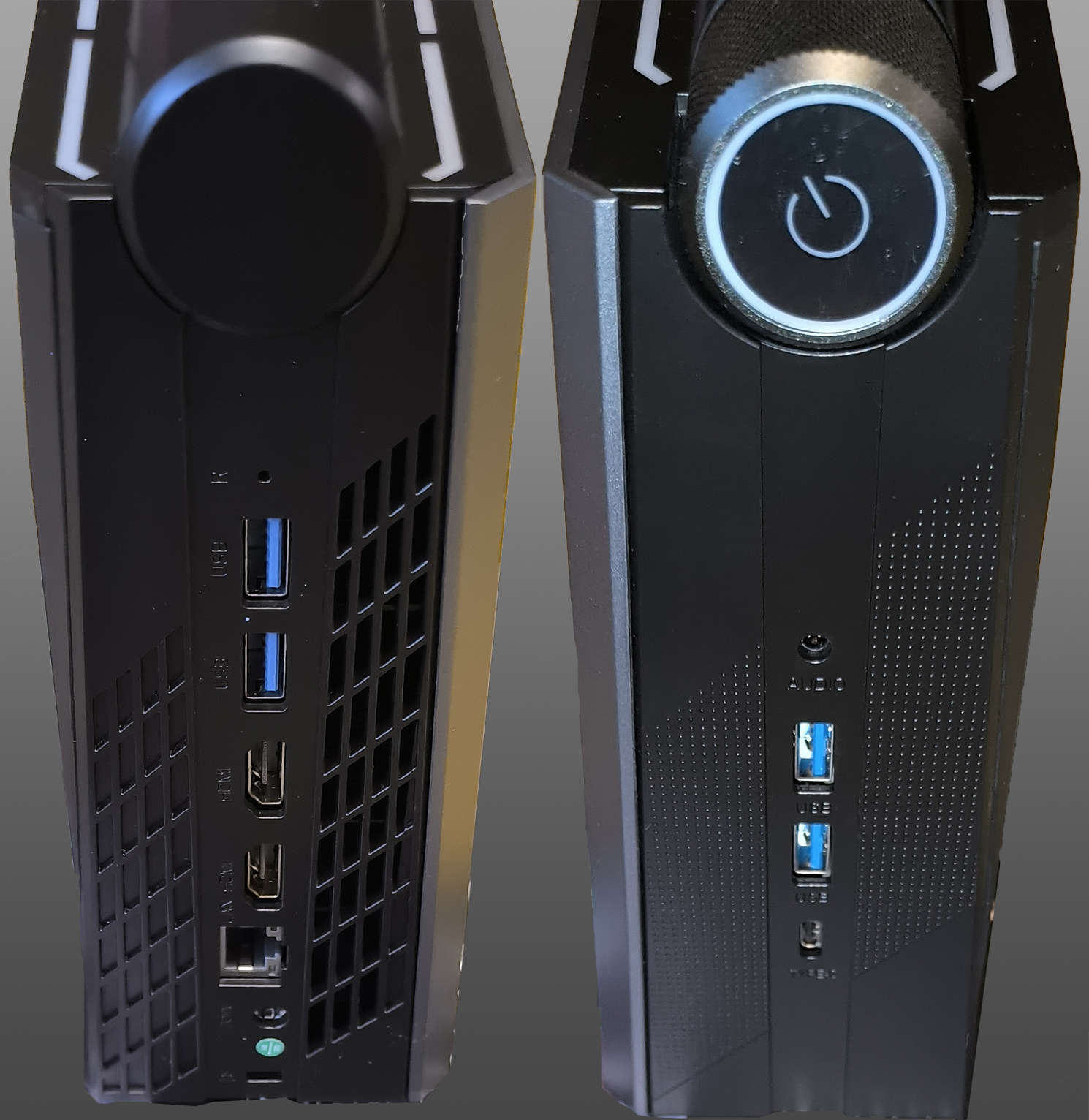

На передней панели расположены кнопка питания, энкодер для выбора режима производительности, порт USB4 Type-C, 2 порта USB 3.2 Type-A и комбинированный аудиоразъем 3.5 мм. Задняя панель содержит 2 порта USB 3.2 (Type A), 2 выхода HDMI, разъем питания DC barrel и слот RJ45.
Левая панель имеет вентиляционные отверстия, правая снимается для доступа к двум слотам SO-DIMM, одному слоту M.2 и отсеку SATA для 2.5″ накопителя.

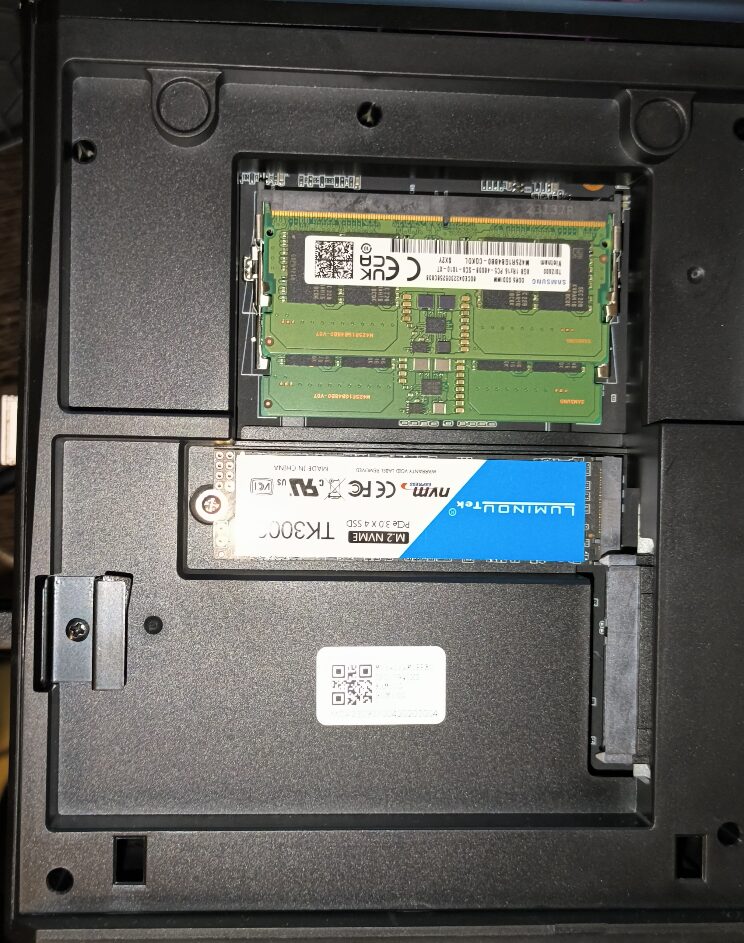

Правая сторона – 2 слота SO-DIMM, 1 слот M.2 и 1 отсек SATA 2.5″.
Разборка AM08 Pro

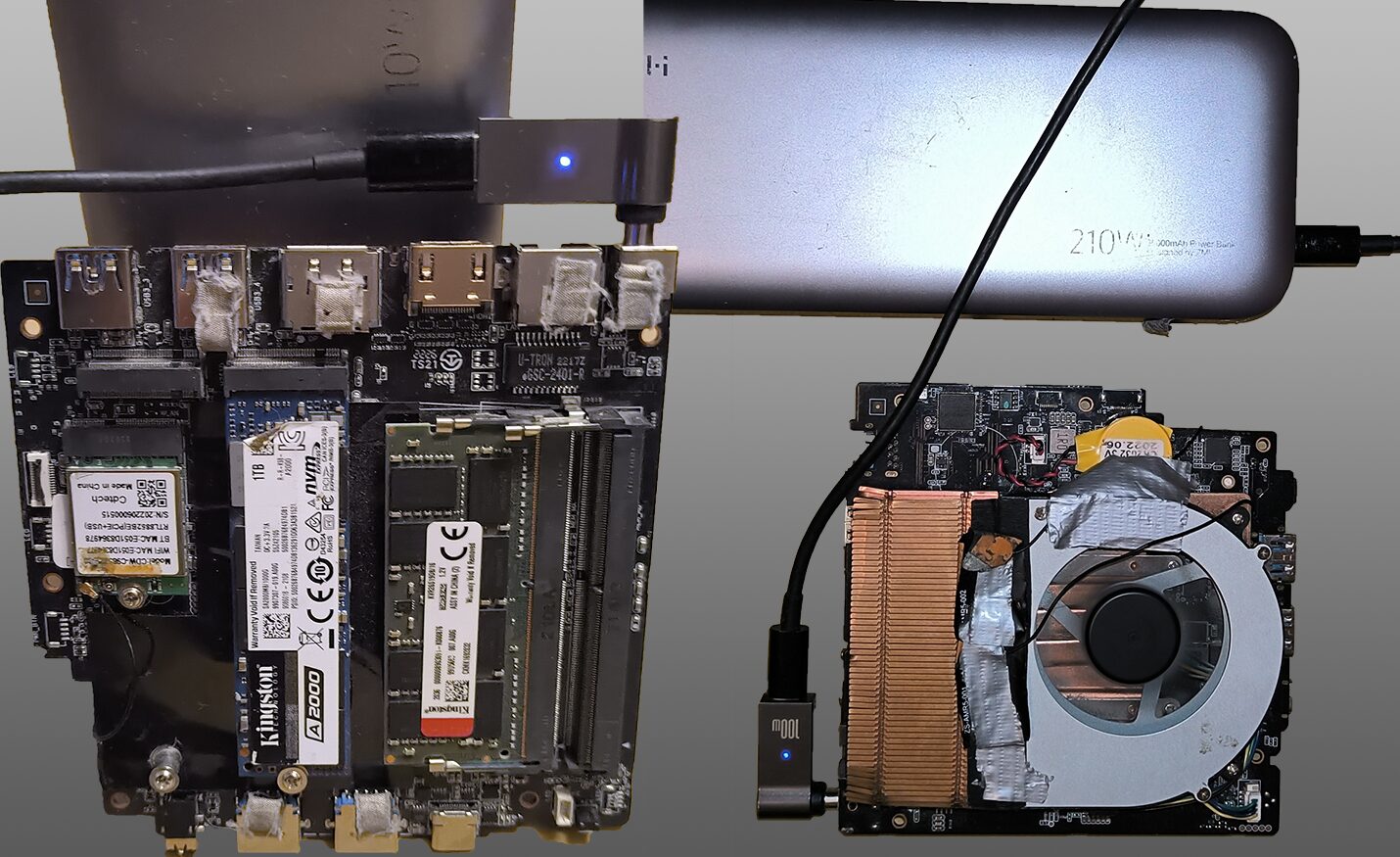

В распоряжении уже имеется AMR5 , разобранный ранее (кстати, он исправно работает уже год и постоянно используется в мобильной конфигурации с портативным экраном и power bank в качестве ИБП вместо ноутбука):

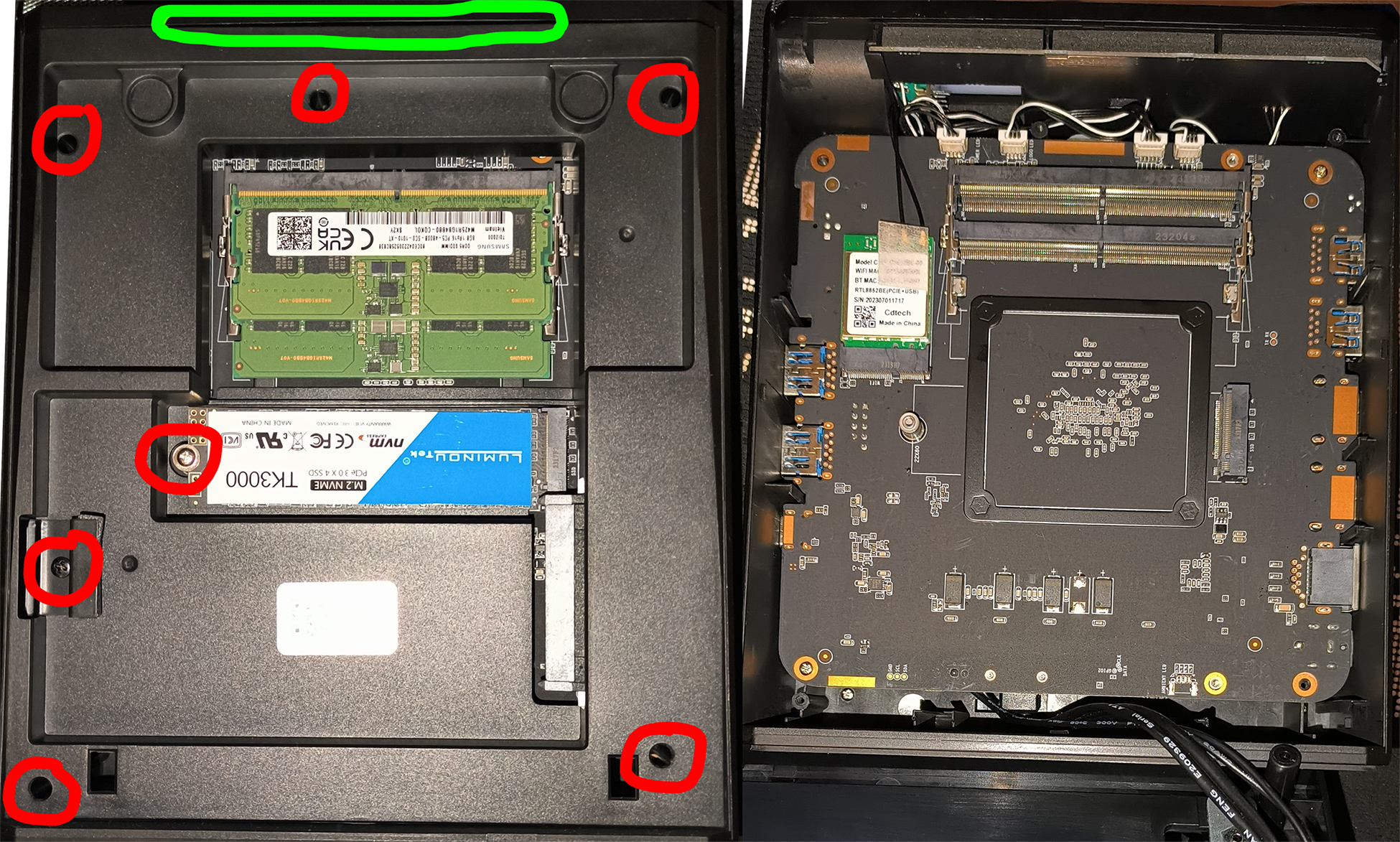

Процесс разборки прост: необходимо открутить винты, отмеченные красным, и аккуратно поддеть плоской отверткой в зонах зеленой маркировки.

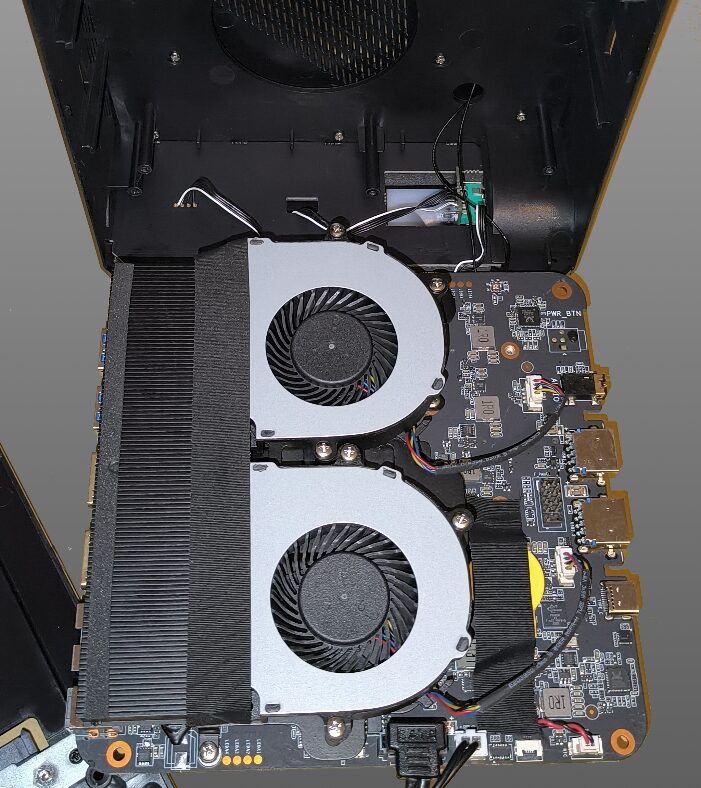

Тыльная сторона материнской платы содержит значительное свободное пространство, где мог бы разместиться второй слот M.2, что делает наличие SATA-слота неоправданным. Ожидаемо, лицевая часть занята массивными системами охлаждения (фактически двумя радиаторами).
Ключевой вопрос разборки – возможно ли использовать только материнскую плату с питанием от 100W PD-адаптера, учитывая требования к мощности и габаритам? Ответ будет дан в третьей части обзора при тестировании Ubuntu и ESXi 8.0.
BIOS
Прошивка BIOS типична для мини-ПК с ограниченными опциями отладки, некоторые из которых представлены ниже.

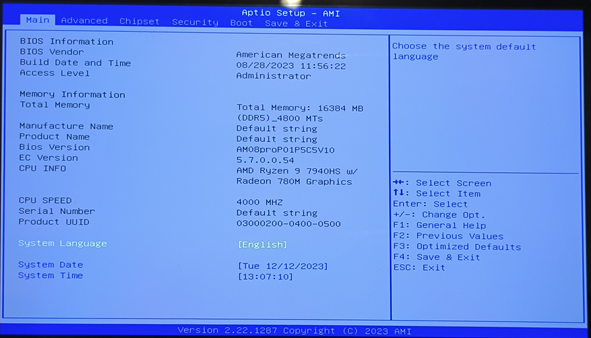

На вкладке Main отображаются данные о BIOS, процессоре, памяти и стандартные строки, так как их заполнение обычно игнорируется.

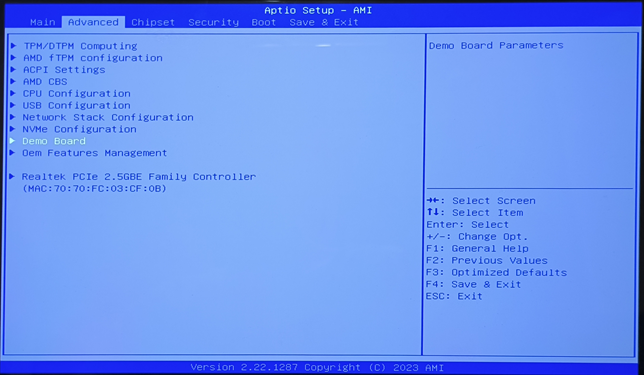

MainВкладка Advanced содержит настройки TPM/DTPM (необходимого для Windows 11), причем в данной модели TPM интегрирован в процессор.

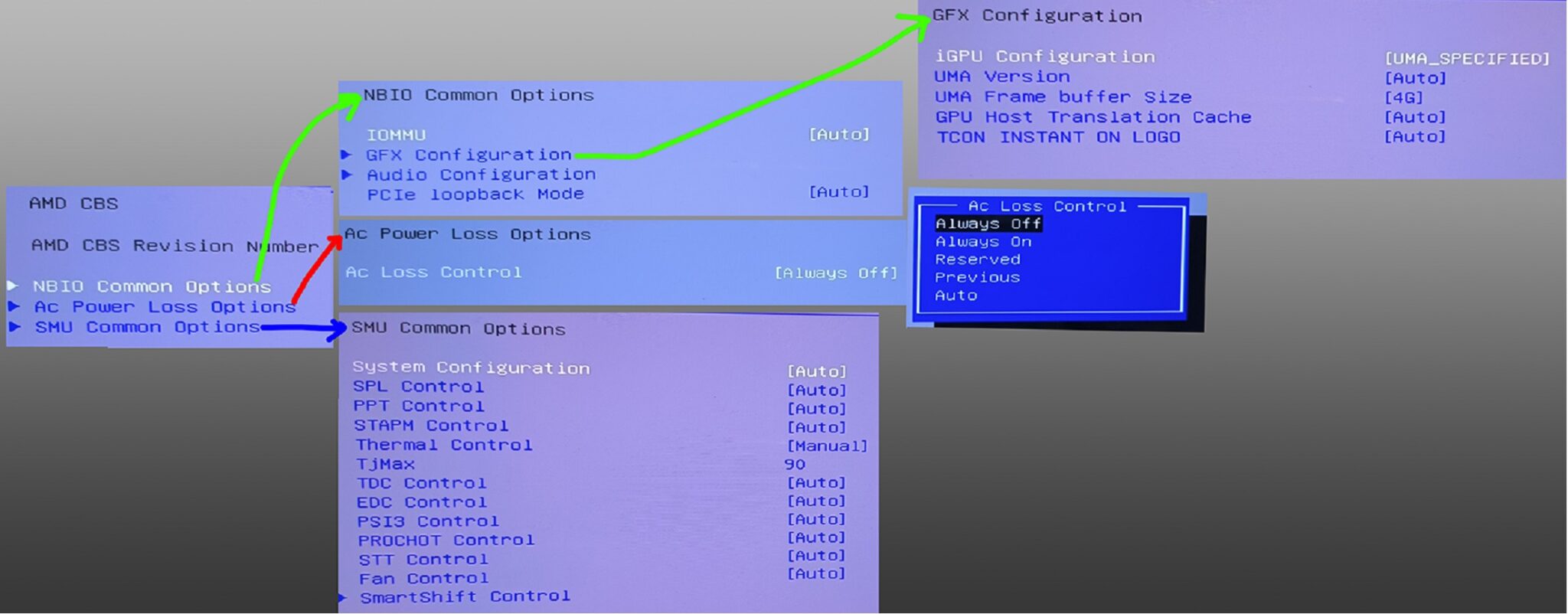

AdvancedЕдинственные значимые параметры находятся в разделе AMD CBS, позволяя задать поведение при пропадании сетевого питания и объем памяти, резервируемой для графического процессора.
AMD CBS

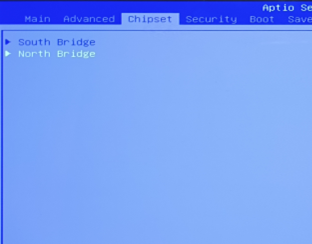

Раздел Chipset включает две подкатегории:
- South Bridge с единственной опцией SB USB configuration для управления XHCIO каждого порта.

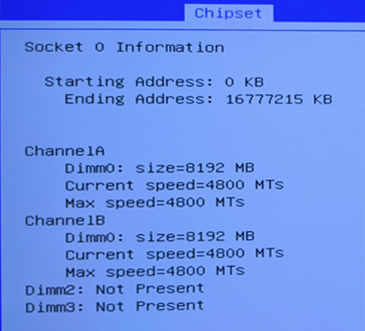

- North Bridge с опцией Socket 0 Information, отображающей текущую топологию памяти.
Вкладка Boot служит для выбора загрузочного устройства и активации режимов Fast & Quiet Boot. Поддержка CMS для установки Windows 7, присутствовавшая в AMR5, отсутствует.
Первый запуск
После подключения RF-адаптера беспроводных клавиатуры и мыши устройство было включено. В ходе стандартной настройки Windows 11 Pro обнаружено, что пропуск этапа сетевого подключения теперь невозможен. Для обхода использована комбинация Shift+F10 с выполнением команды: oobe\BypassNRO. При необходимости подключения драйверы сетевых интерфейсов предустановлены.

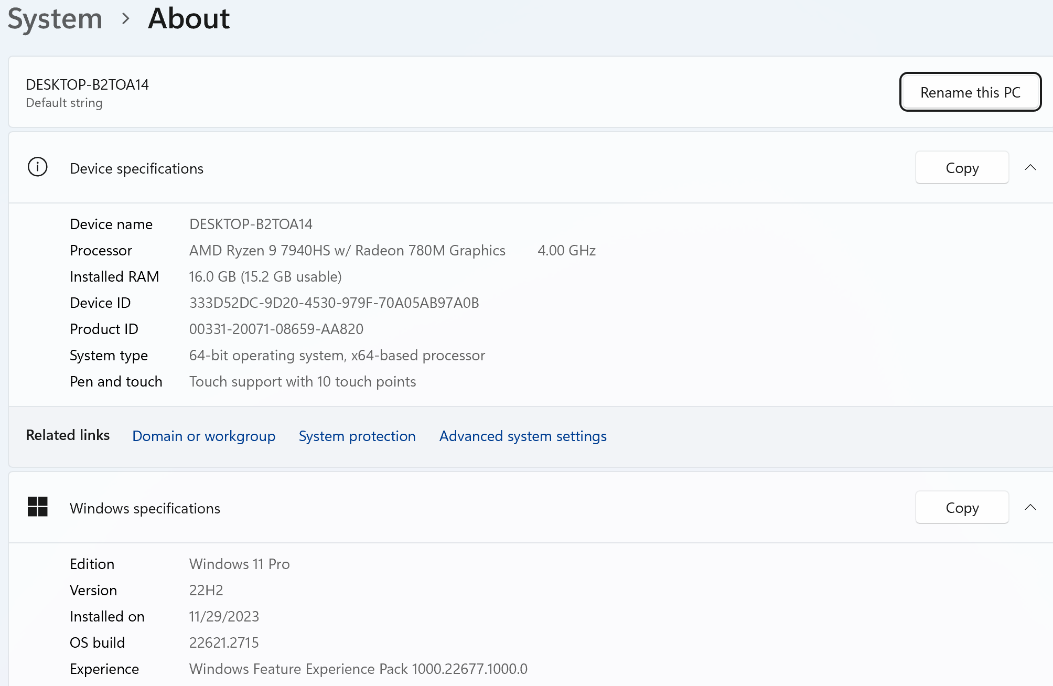

После завершения установки проверена информация в разделе Система→О системе:

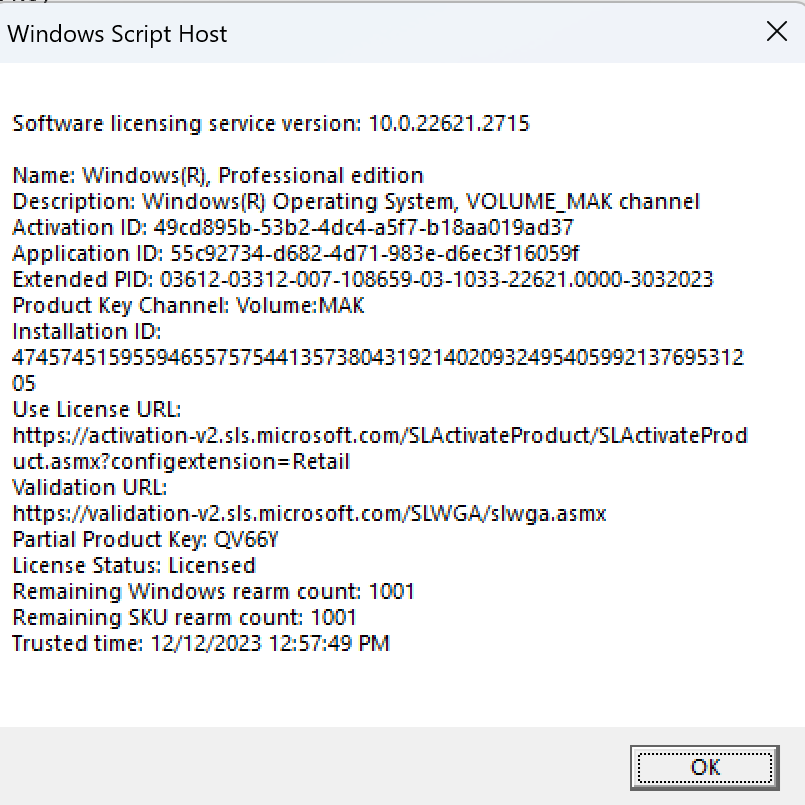

Система – О системеАктивация Windows выполнена с помощью ключа VOLUME_MAK , как и в других мини-ПК с предустановленной ОС.
Поскольку система установлена на SSD NVMe Gen3, не позволяющем протестировать слот M.2 Gen4, произведена переустановка. Важное замечание: для SSD PCIe Gen4 необходим радиатор, а лицензия Windows 11 успешно реактивировалась после переустановки.
