iKOOLCORE R2 — это мини-ПК и сетевое устройство (роутер/фаервол/шлюз) на базе Intel Alder-Lake-N, оснащенный четырьмя портами 2.5GbE, оперативной памятью до 16 ГБ, NVMe-накопителем, а также стандартными портами HDMI и USB. Доступен с процессорами N95 или Core i3-N305.
Это преемник iKOOLCORE R1 с четырьмя гигабитными Ethernet-портами и процессором Intel Celeron N5095 или Jasper Lake. Компания предоставила образец для тестирования, поэтому начнем с перечисления характеристик, распакуем мини-ПК и аксессуары, разберем многослойную конструкцию, чтобы изучить аппаратную часть и объяснить, как обновить SSD или установить беспроводной модуль, а также проверим, загружается ли Windows 11 (предустановленная ОС) после разборки…
Характеристики iKOOCORE R2
- SoC Alder Lake-N
- Intel Processor N95 — четырехъядерный процессор с частотой до 3.4 ГГц (Turbo), кэшем 6 МБ, графикой Intel UHD (24EU); TDP: 6 Вт
- Intel Core i3-N300 — восьмиядерный процессор с частотой до 3.8 ГГц (Turbo), кэшем 6 МБ, графикой Intel UHD (32EU); TDP: 7 Вт
- Оперативная память — 8 ГБ или 16 ГБ LPDDR5 4800 МГц
- Накопитель — слот M.2 Key-M 2242 для NVMe (PCIe 3.0 x2) или SATA 3.0 SSD
- Видеовыход
- HDMI 2.0 с поддержкой 4Kp60
- USB-C с режимом DisplayPort Alt. (до 4Kp60)
- Поддержка двух независимых дисплеев
- Сетевые интерфейсы
- 4 порта 2.5GbE RJ45: 3 контроллера Intel i226V и 1 Realtek RTL8156BG
- Опционально WiFi 6(E) и Bluetooth через модуль M.2 E-Key (рекомендуются AX210 или MT7921)
- USB
- 2 порта USB 3.1 Gen 2 (5 Гбит/с) Type-A
- 1 порт USB 3.1 Gen 2 (10 Гбит/с) Type-C с режимом DisplayPort Alt.
- 1 аудиопорт USB-C с кодеком RealTek ALC987
- Прочее
- 1 кнопка питания
- 1 отверстие для сброса
- Охлаждение: радиатор + вентилятор
- AMI BIOS/UEFI
- Питание — 12 В через порт USB Type-C с поддержкой USB PD (в комплекте БП 12 В/4 А)
- Габариты — 75 × 75 × 52 мм
- Вес — 420 г
Производитель заявляет совместимость с Windows, Ubuntu, CentOS, Debian, Promox VE, VMware ESXi, pfSense, OPNsense, OpenWrt и другими ОС. Характеристики схожи с M1 Pocket Mini Soft Router , но здесь используются другие процессоры Alder Lake-N, немного изменен дизайн и, возможно, отсутствует слот M.2 Key-E, который есть в R2.
Распаковка iKOOLCORE R2
Устройство поставляется в розничной упаковке с надписью «TINY AND MIGHTY» на крышке и перечнем ключевых характеристик на дне. Пока неясно, какая именно модель предоставлена для теста, так как упаковка одинакова для обеих версий процессоров (N95 и Core i3/N305), а объем памяти и накопителя не указан. Но это скоро прояснится…

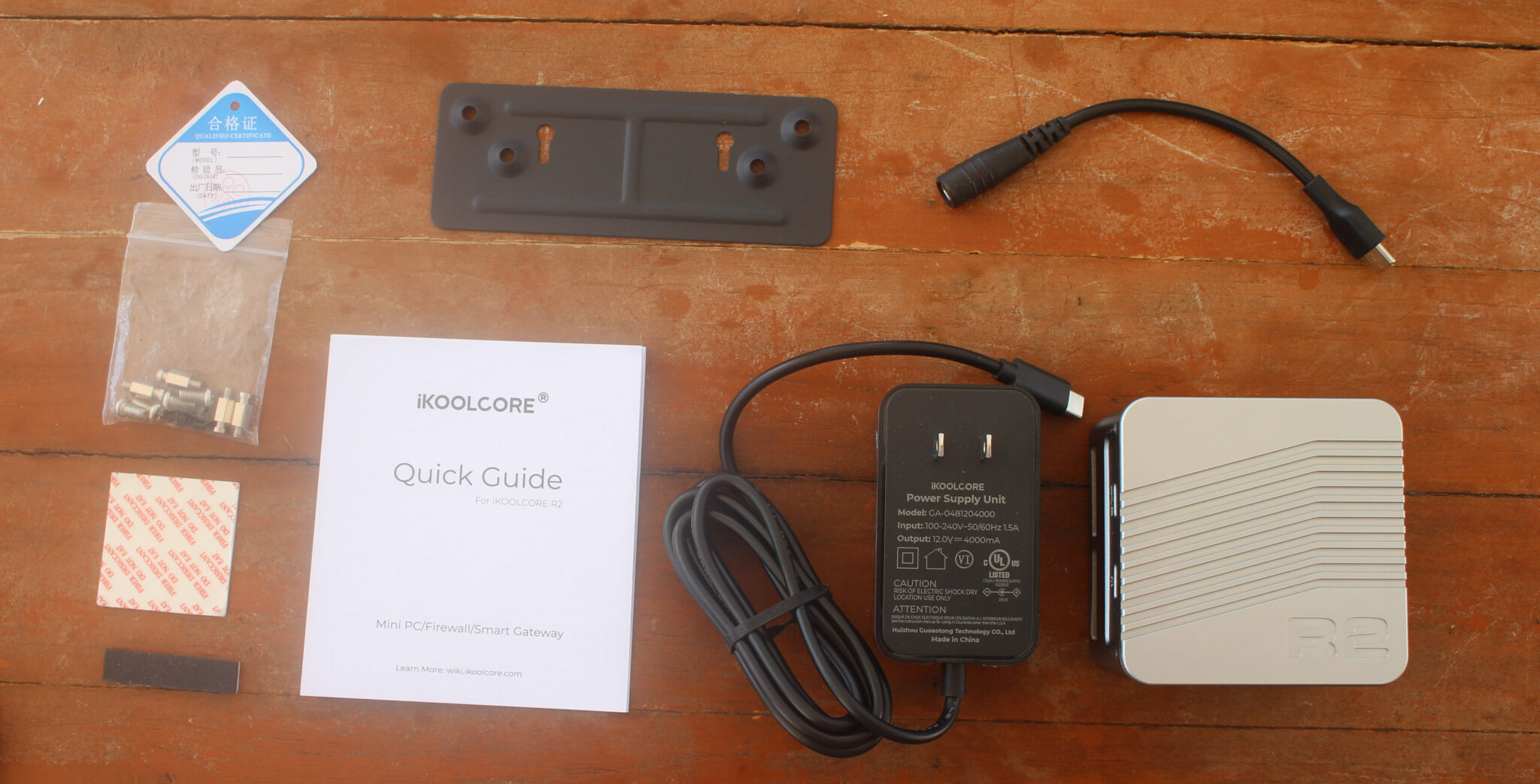

В комплекте: сам мини-ПК, блок питания 12 В/4 А с разъемом USB Type-C, переходник USB Type-C на DC-джек для использования стороннего БП 12 В, крепление VESA, набор винтов, краткое руководство, резиновые ножки (часть уже установлена) и сертификат QC.

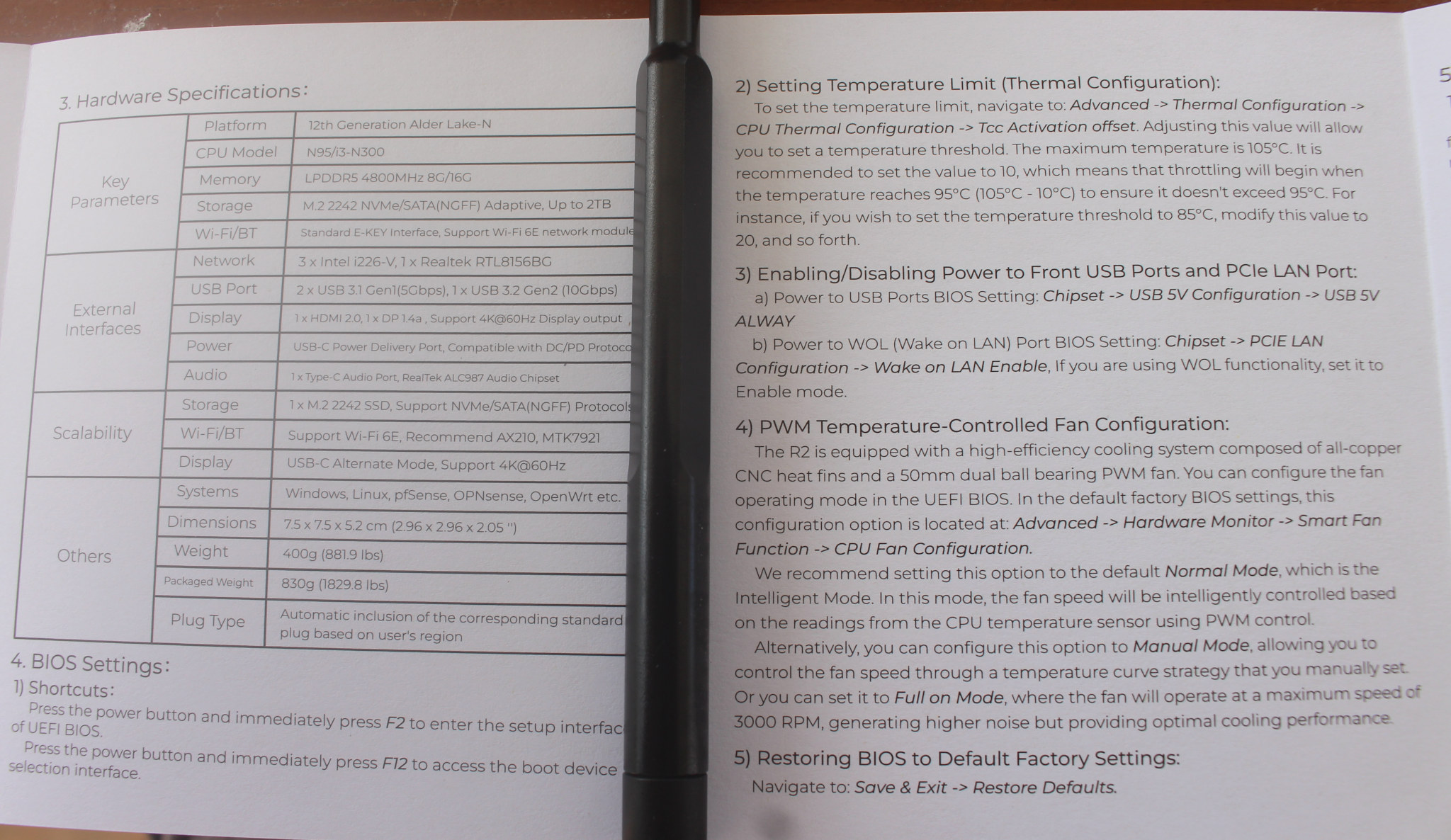

Краткое руководство полезнее обычного: в нем описаны порты, перечислены характеристики и разъяснены некоторые настройки BIOS (макс. температура CPU, управление вентилятором, WoL и др.). Дополнительные детали доступны в онлайн-вики .

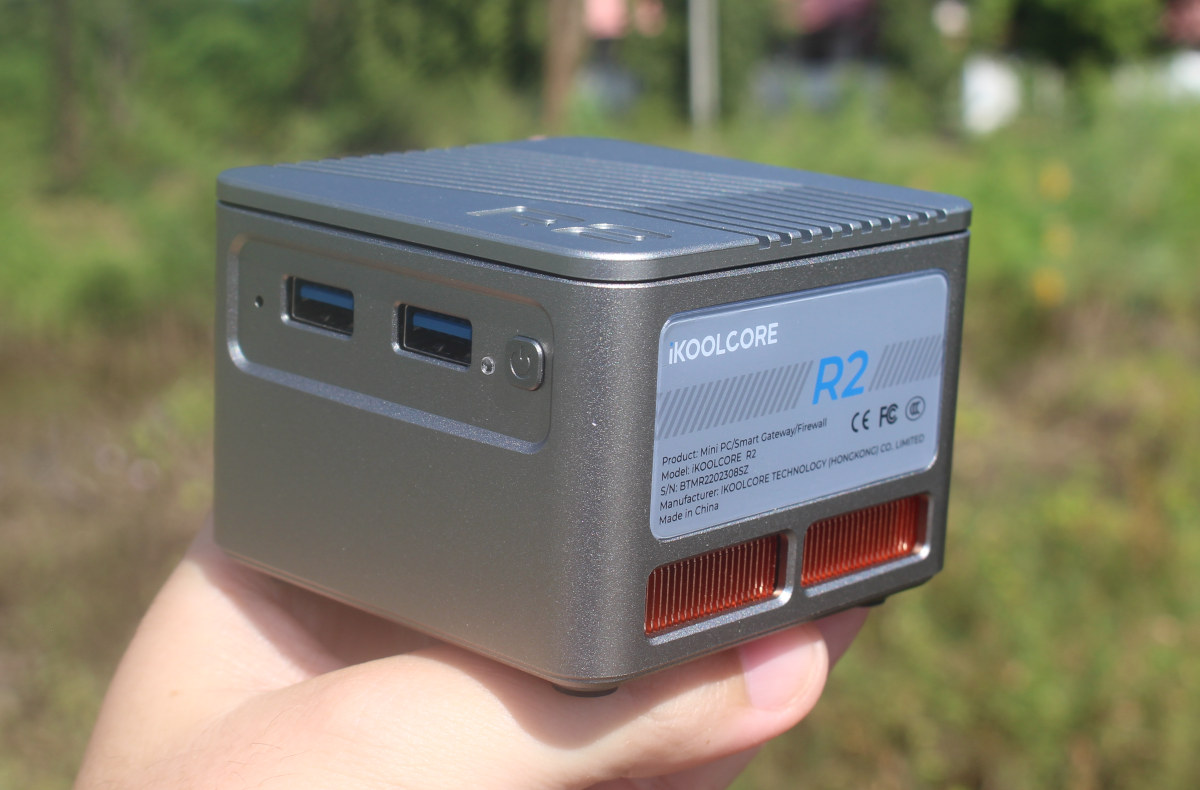

На передней панели расположены два порта USB 3.2 Gen 1 (5 Гбит/с) Type-A, кнопка питания и светодиод. Справа видна система охлаждения с медным радиатором.

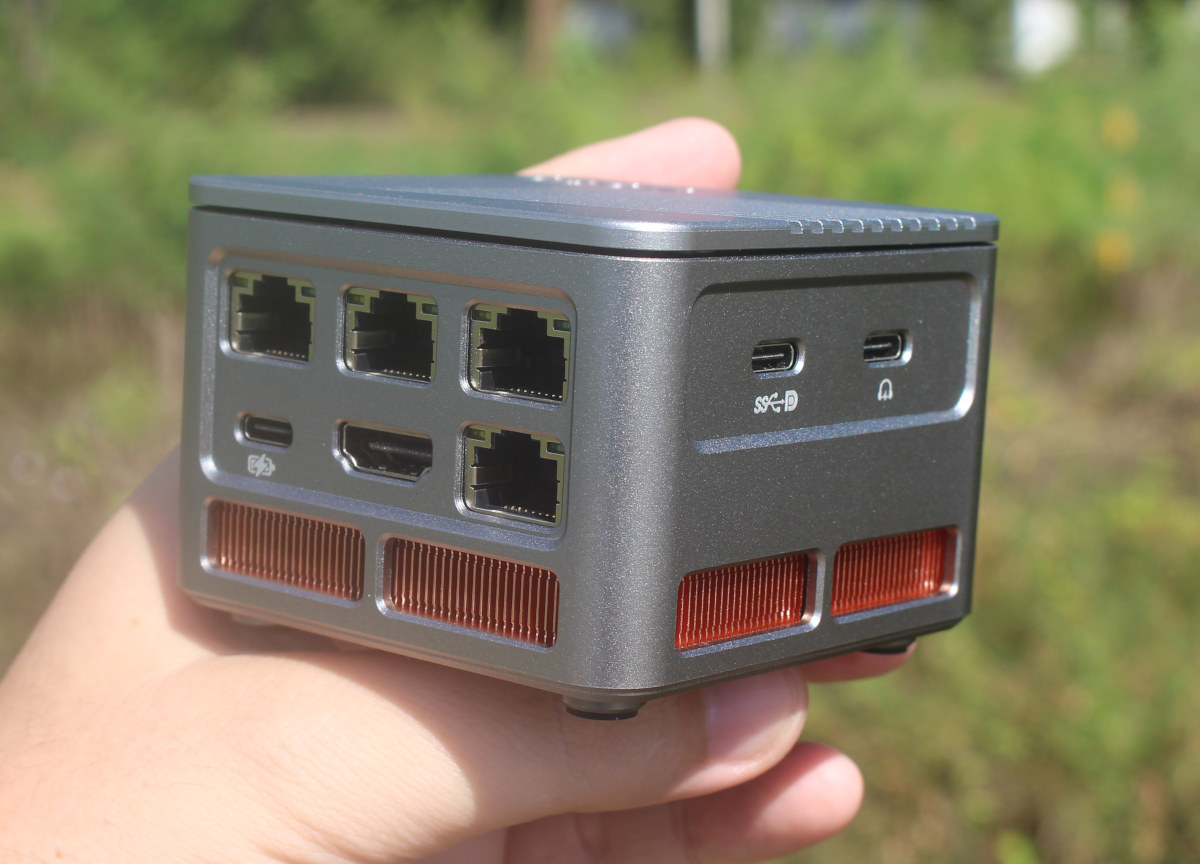

На задней панели находятся наиболее интересные разъемы: четыре порта 2.5GbE RJ45, HDMI 2.0 и USB-C только для питания. Справа — два порта Type-C: один USB 3.2 Gen 2 (10 Гбит/с) с поддержкой DisplayPort Alt. mode, второй — только для аудио (точное назначение требует уточнения).
Разборка, M.2 SSD и беспроводные модули
В iKOOCORE R2 есть слот M.2 NVMe/SATA SSD и M.2 Key-E для беспроводных модулей, поэтому пользователям может потребоваться разборка для их замены или установки. В рамках обзора устройство было разобрано для изучения аппаратной части. Обычно мини-ПК разбираются через нижнюю крышку, но в данном случае это неверный подход, если требуется только замена M.2-модуля. Читайте дальше, чтобы понять почему.

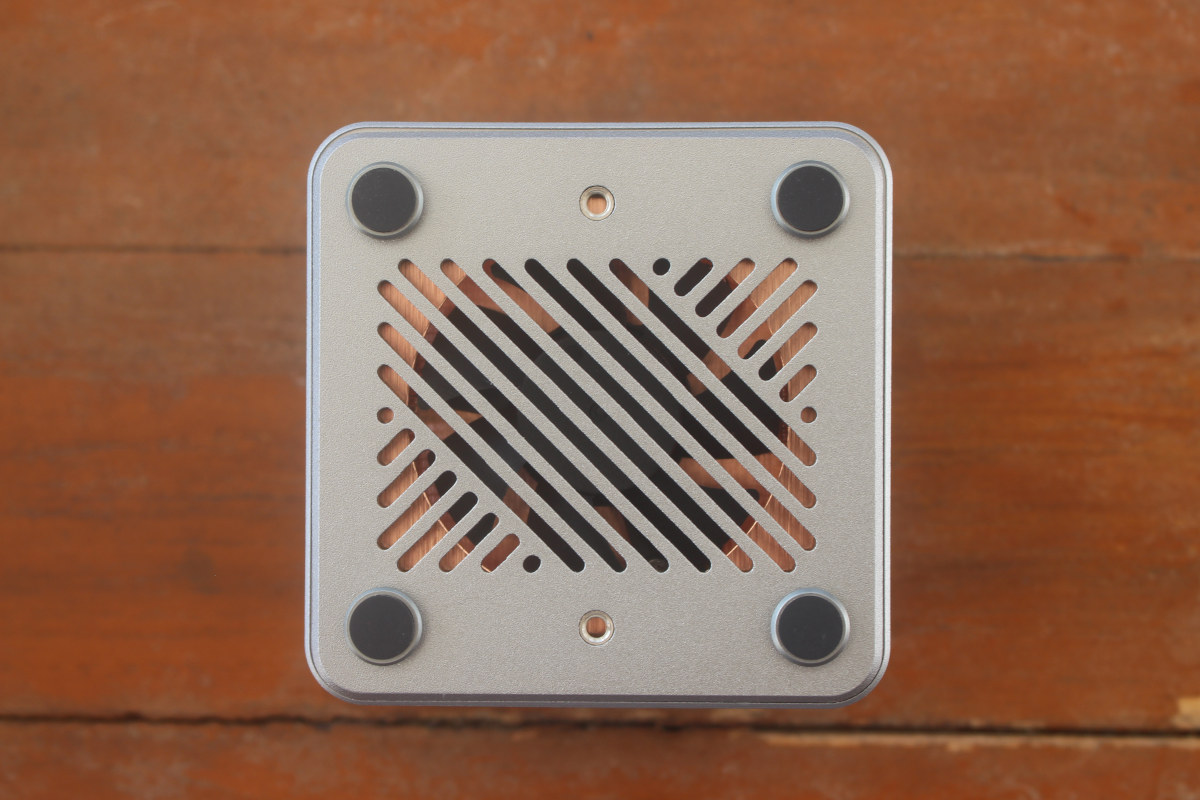

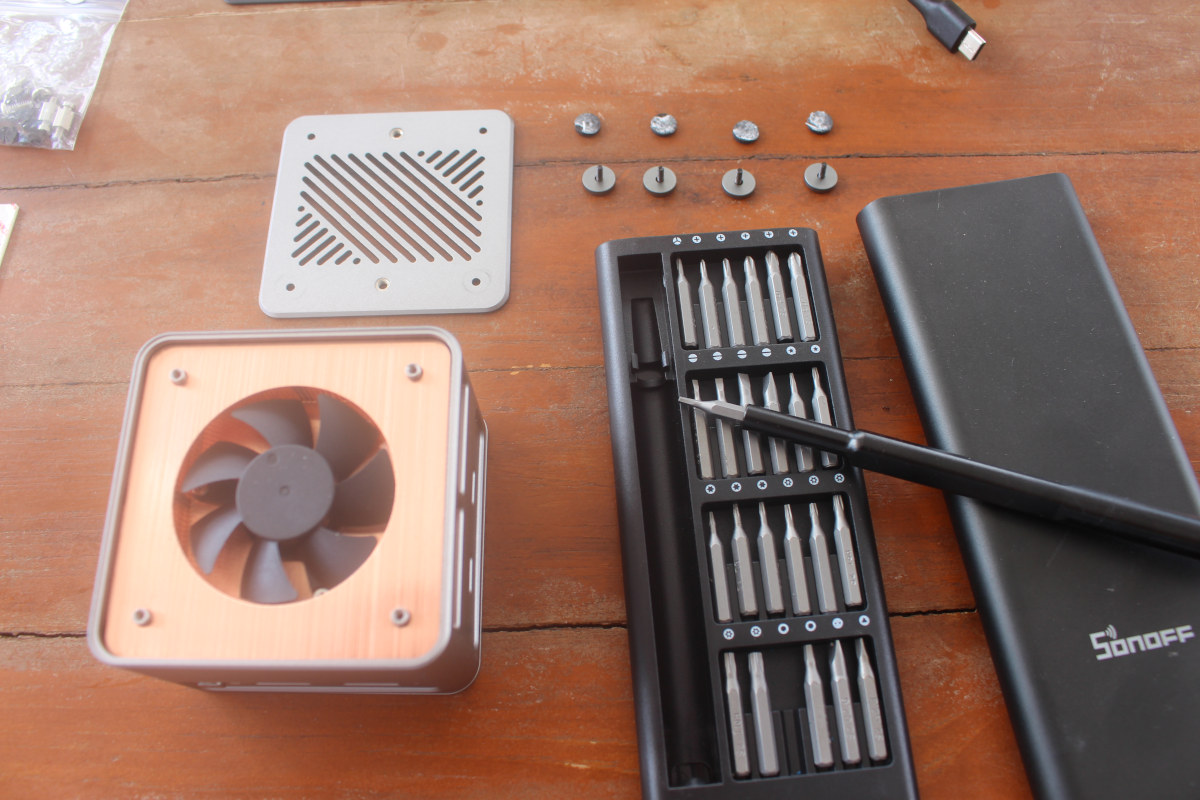

Разборка началась с удаления четырех резиновых ножек, под которыми обнаружились винты с шестигранной головкой. Это показалось странным для устройства с возможностью апгрейда… После откручивания винтов была снята нижняя крышка.
Для этого потребуется маленький шестигранный ключ или набор отверток. В данном случае использовался набор SONOFF (подарок, не доступный в продаже), но аналоги можно найти в магазинах.

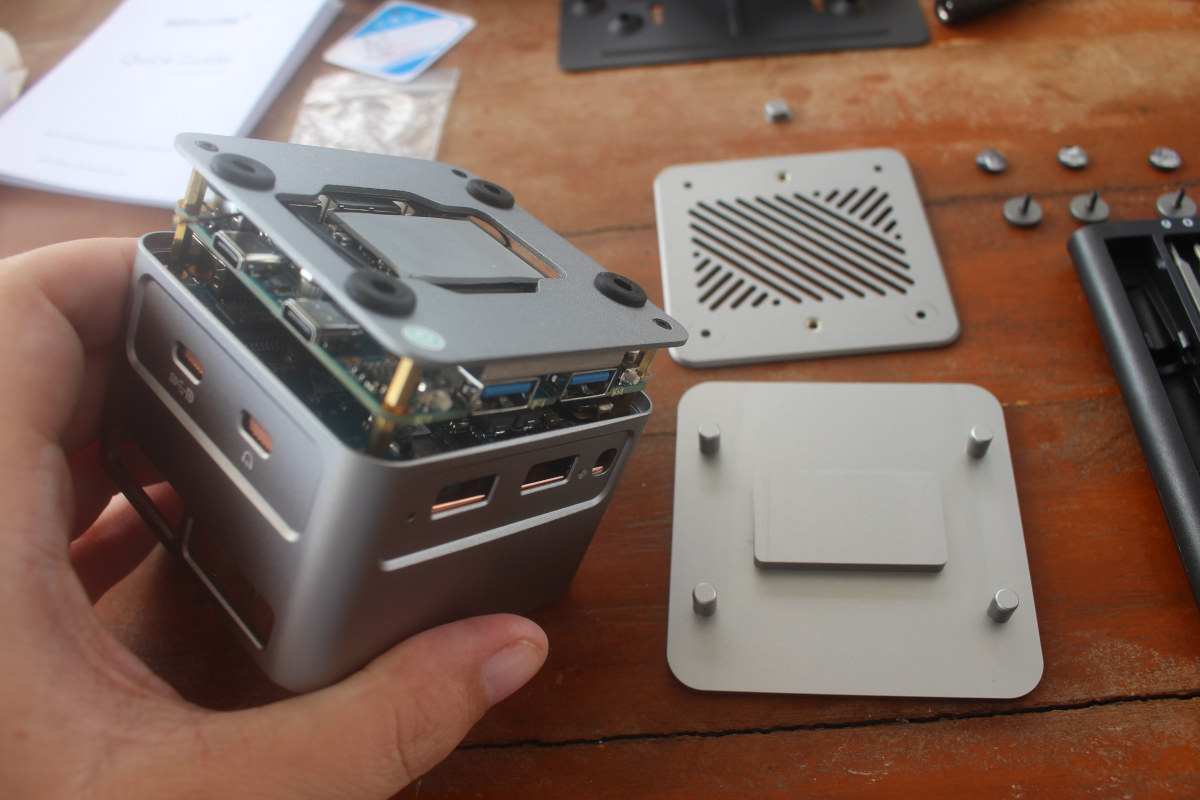

При попытке сдвинуть пластиковый корпус он застревал, а один из антенных кабелей Wi-Fi оказался отсоединенным. Однако повреждений не было — внутри просто предусмотрены две антенны для установки беспроводного модуля (в тестовом образце его нет). Затем выяснилось, что верхняя крышка крепится без винтов и снимается усилием рук или пластиковым инструментом, открывая доступ к слотам M.2. Таким образом, обычному пользователю не нужно откручивать винты — достаточно снять верхнюю крышку.

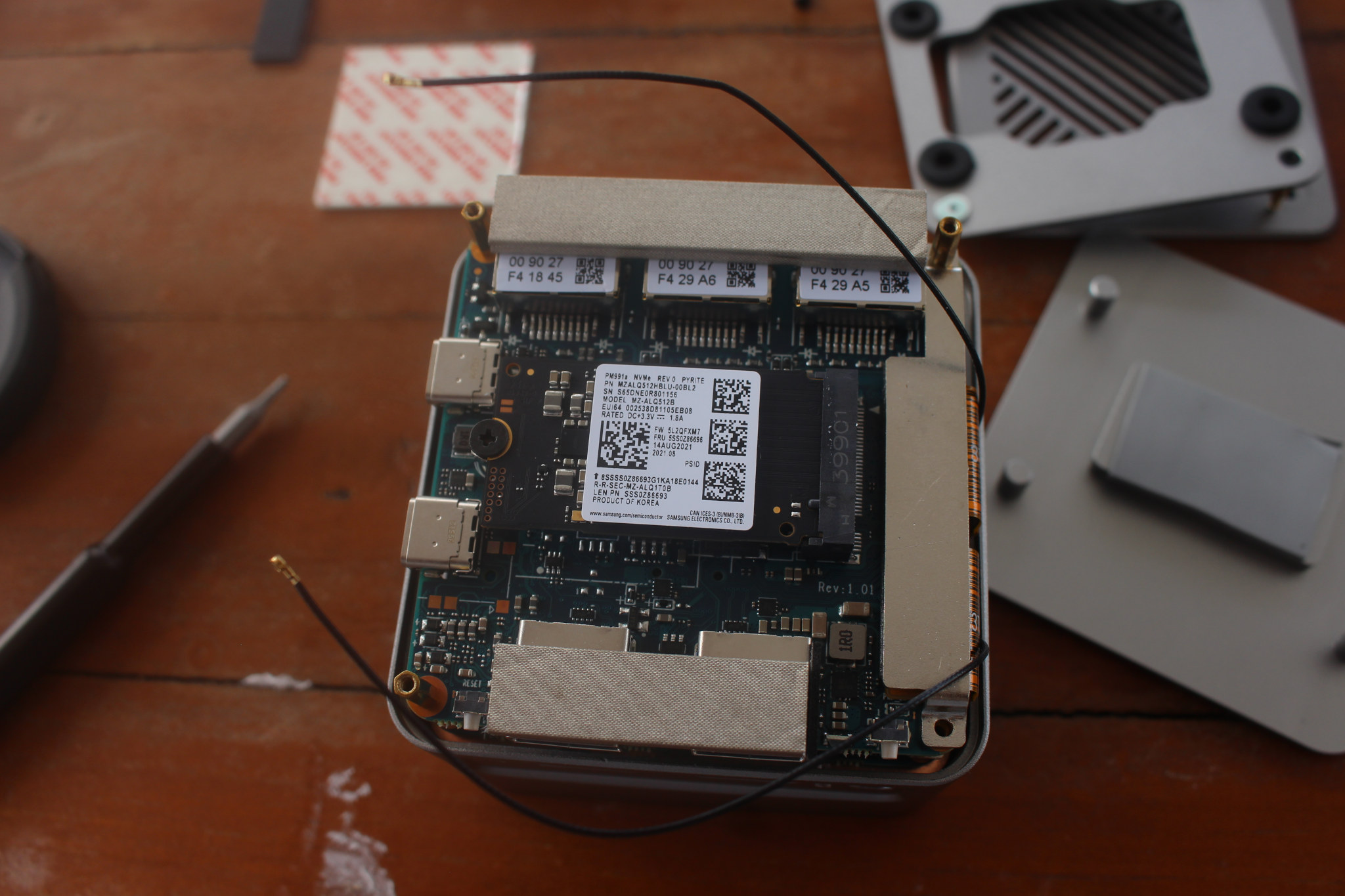

После снятия пластикового корпуса был удален термопрокладка с SSD, чтобы определить модель: Samsung MZ-ALQ512B (512 ГБ NVMe PCIe Gen3 x4).

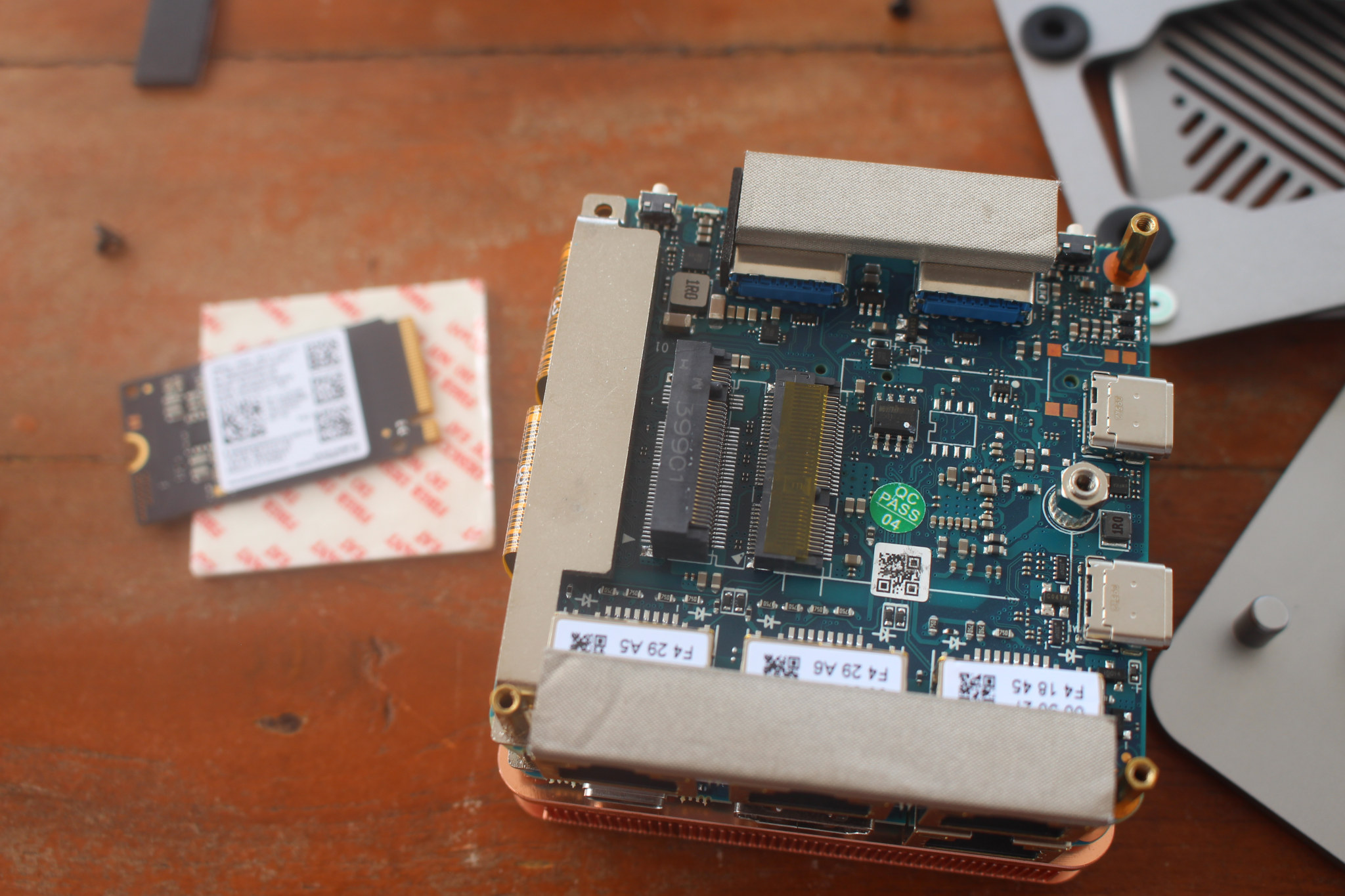

Также видны два антенных кабеля, ни к чему не подключенные. После извлечения SSD стал виден второй слот M.2 2230 для беспроводного модуля.
Изначально казалось, что подходящего модуля Wi-Fi нет, но позже обнаружился Fn-Link 6252M-PUB (WiFi 6, Bluetooth 5.3, RTL8852BE), взятый из Rock 5B SBC . Его установка и тестирование будут описаны во второй части обзора.
Продолжим разборку: удалим три металлических стойки на плате и поднимем ее…

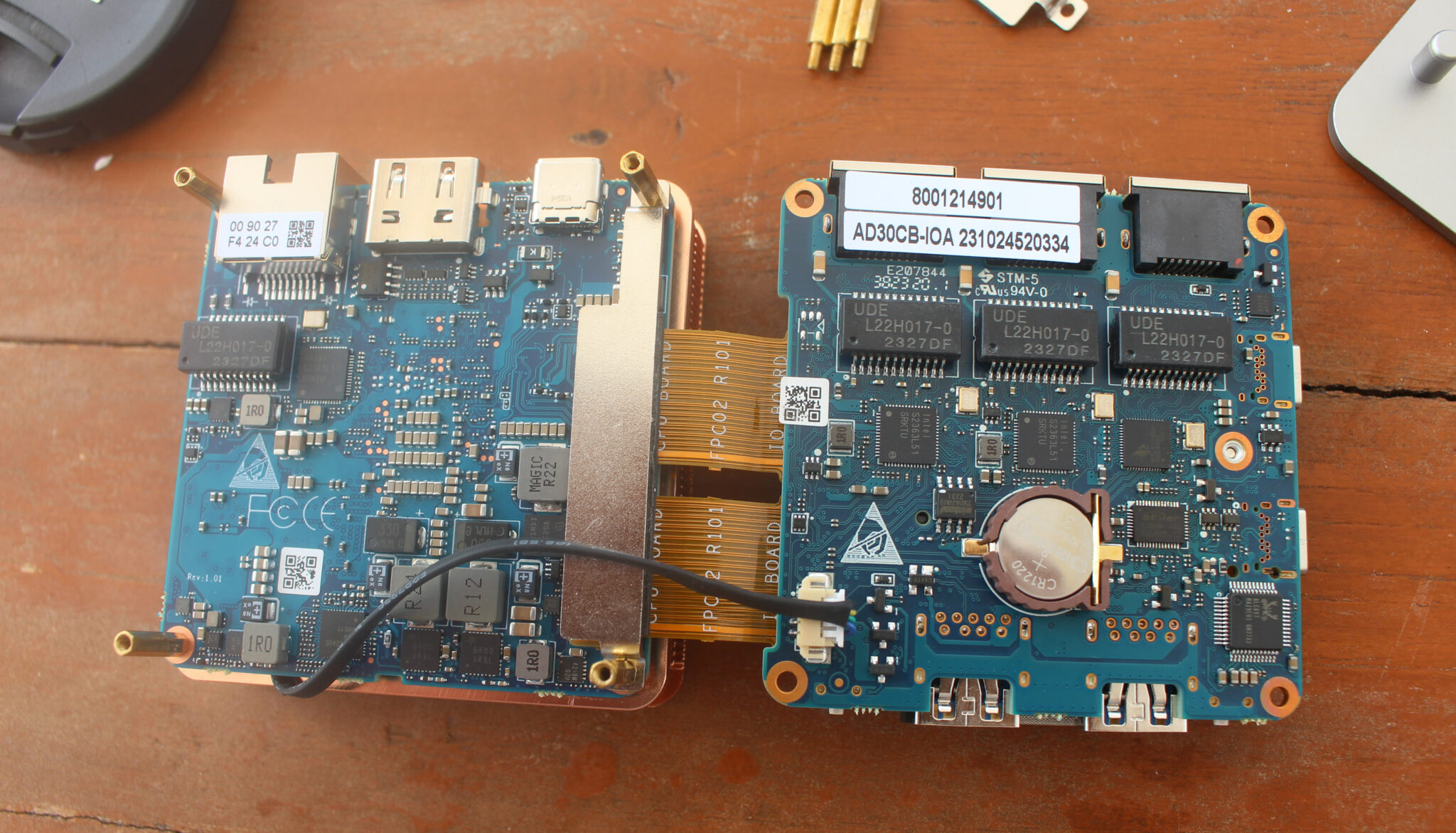

На верхней плате, помимо слота M.2, расположены два чипа Intel «S2363L51 SRKTU» (предположительно, контроллеры i226-V 2.5GbE), контроллер Realtek RTL8156BG (USB 3.0 to 2.5GbE), батарейка RTC и аудиокодек RealTek ALC987.
Верхняя плата соединена с нижней двумя FPC-кабелями. На нижней плате находится еще один чип «S2363L51 SRKTU» для четвертого Ethernet-порта, а также разъемы HDMI и USB-C для питания. Виден 4-проводной кабель, подключенный к PWM-вентилятору под электроникой. Теоретически можно удалить еще четыре стойки, чтобы увидеть процессор и распаянную память, но этот шаг был пропущен, чтобы не нарушить систему охлаждения при сборке.
Первое включение и… AMI BIOS

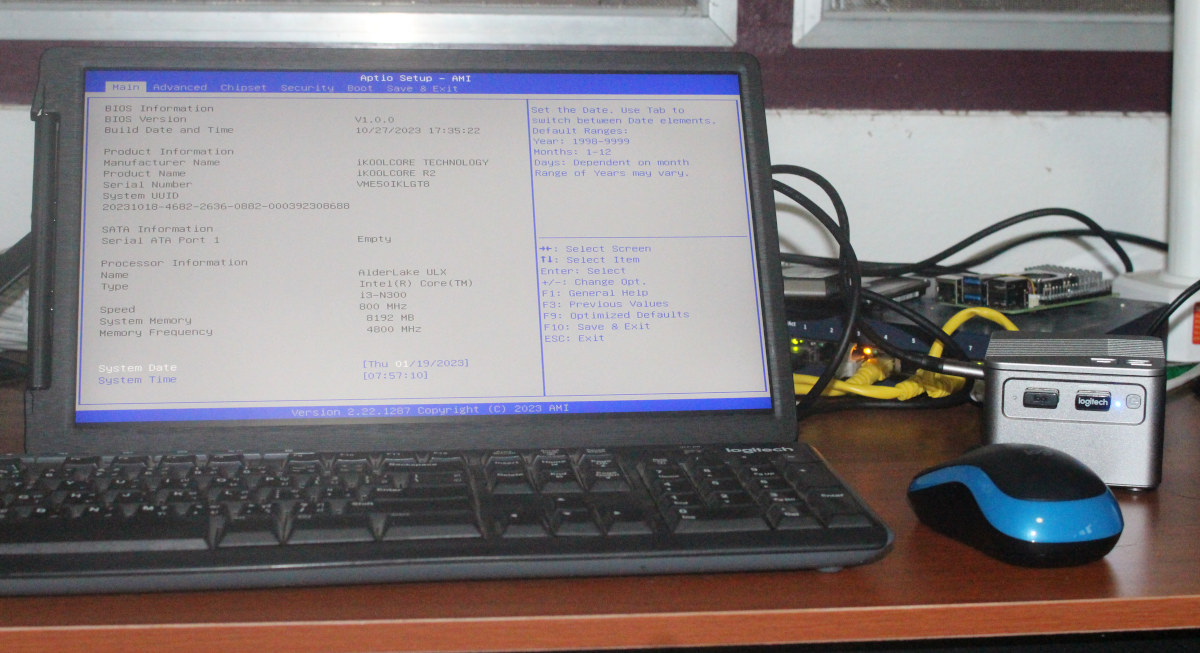

После сборки к USB-C с DisplayPort был подключен монитор CrowView USB-C , один Ethernet-кабель, два RF-донгла для клавиатуры и мыши, а также БП 12 В. Кнопку питания нажимать не потребовалось — система автоматически запустилась и загрузилась в Aptio Setup (AMI UEFI/BIOS).
Это означает, что iKOOLCORE R2 не имеет предустановленной ОС, что логично для такого устройства. Windows будет пропущена в пользу ОС, лучше подходящей для использования четырех портов 2.5GbE. Вероятно, будет установлен Proxmox для запуска нескольких ОС (pfSense, Ubuntu, OpenWrt), но варианты остаются открытыми.

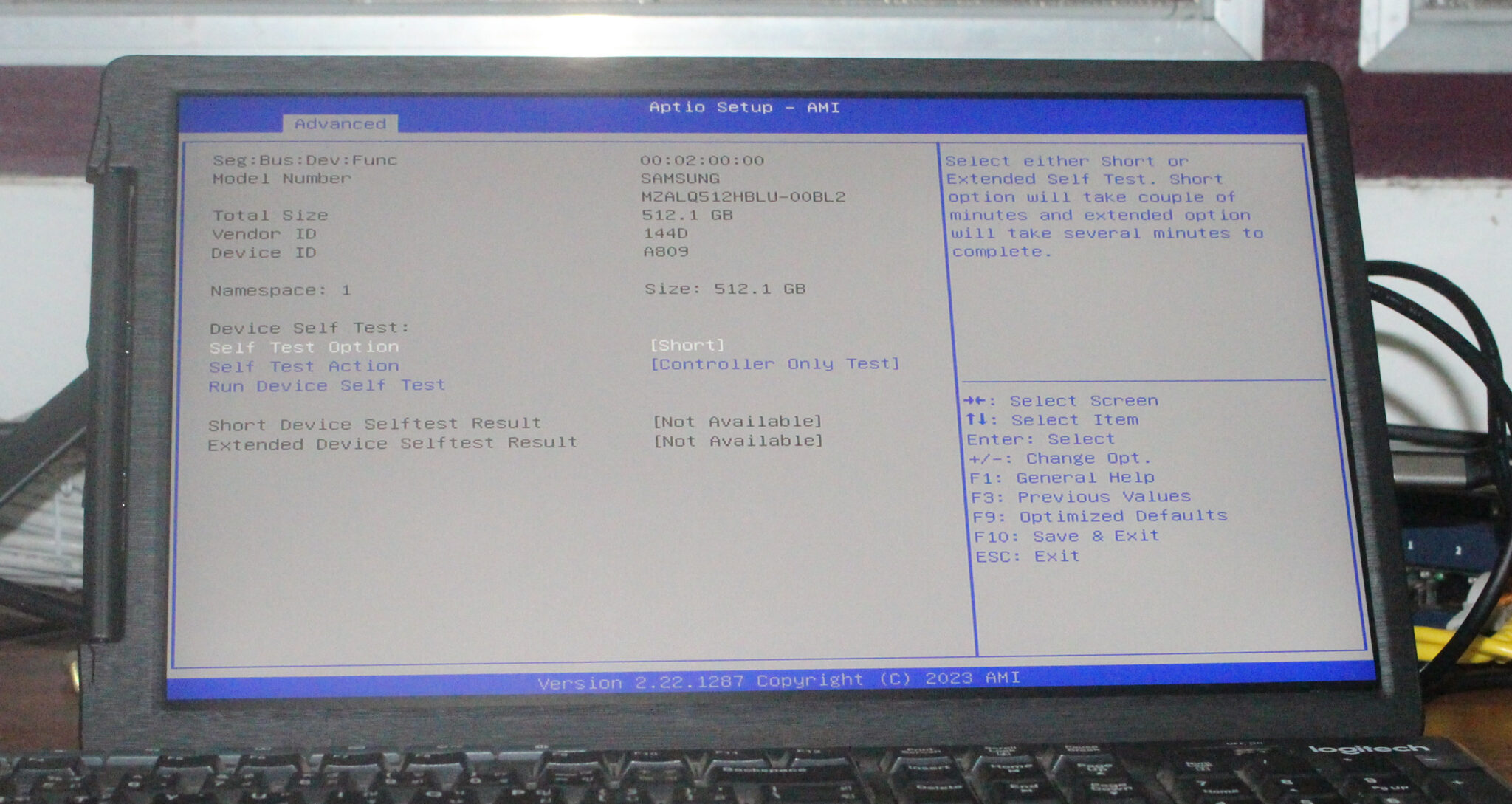

В BIOS можно уточнить технические данные тестового образца: процессор Intel Core i3-N300 и 8192 МБ оперативной памяти. Информация о NVMe SSD на главной странице BIOS отсутствует, но на вкладке Advanced подтверждается обнаружение накопителя на 512 ГБ.
На этом первая часть завершена. Благодарим iKOOLCORE за предоставленный мини-ПК/роутер R2 с процессором Intel Core i3-N300, 8 ГБ ОЗУ и NVMe SSD на 512 ГБ. Тестируемая модель доступна в магазине iKOOLCORE за $389 , но в Black Friday week действует скидка $30 по коду BLACKFRIDAY, итоговая цена — $359 + доставка. После акции можно использовать код CNXSOFT для дополнительной 5% скидки. Модель с N95, 8 ГБ ОЗУ и без накопителя сейчас стоит от $199 с учетом скидки Black Friday.
