Плата Radxa ROCK 5B была одной из первых SBC на базе Rockchip RK3588, и когда мы тестировали developer-версию платы в июле 2022 года, она поставлялась с радиатором и 5В вентилятором, работающим постоянно. Это допустимо для тестирования, но многие предпочтут решение без вентилятора.

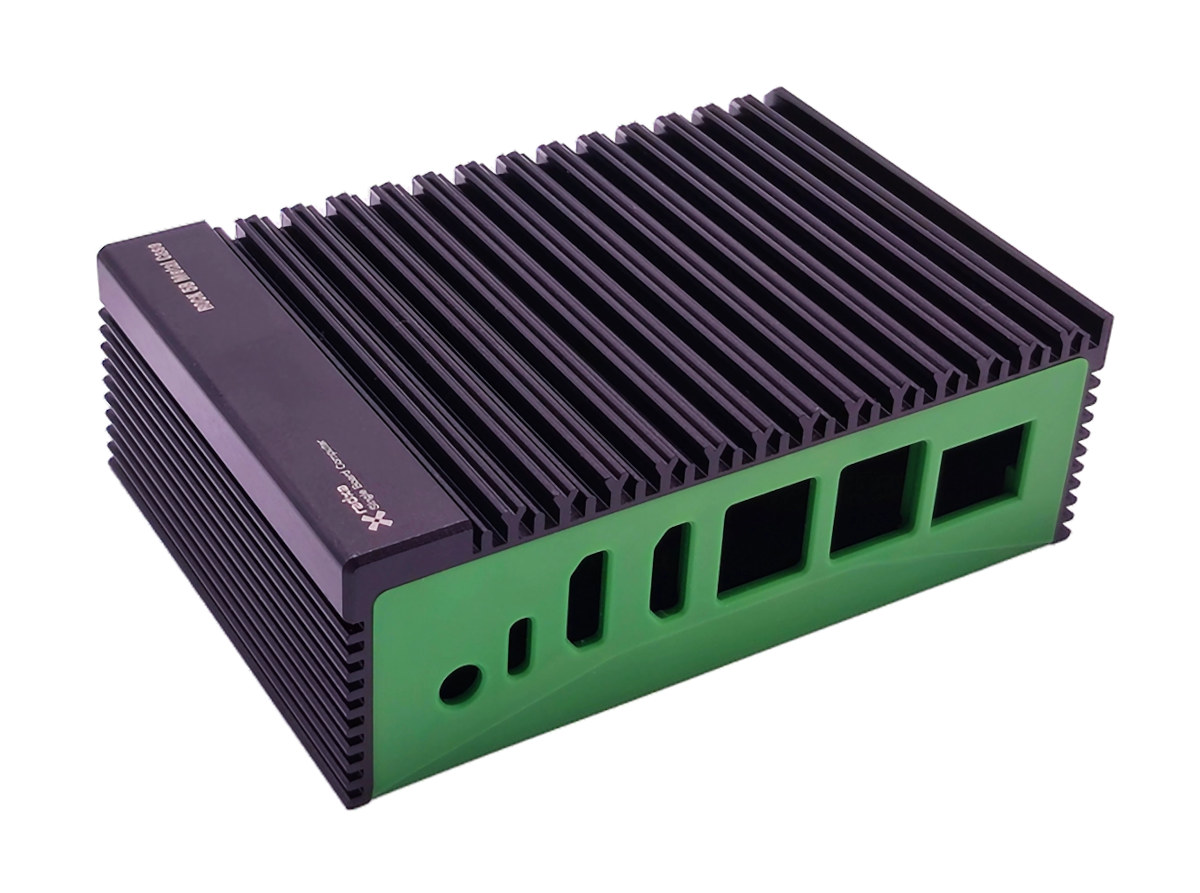

Оказалось, что металлический корпус, превращающий ROCK 5B в устройство с пассивным охлаждением, доступен с конца прошлого года, но обнаружил его только сегодня. Черная часть выполнена из металла, а передняя и задняя панели — из зеленого пластика.

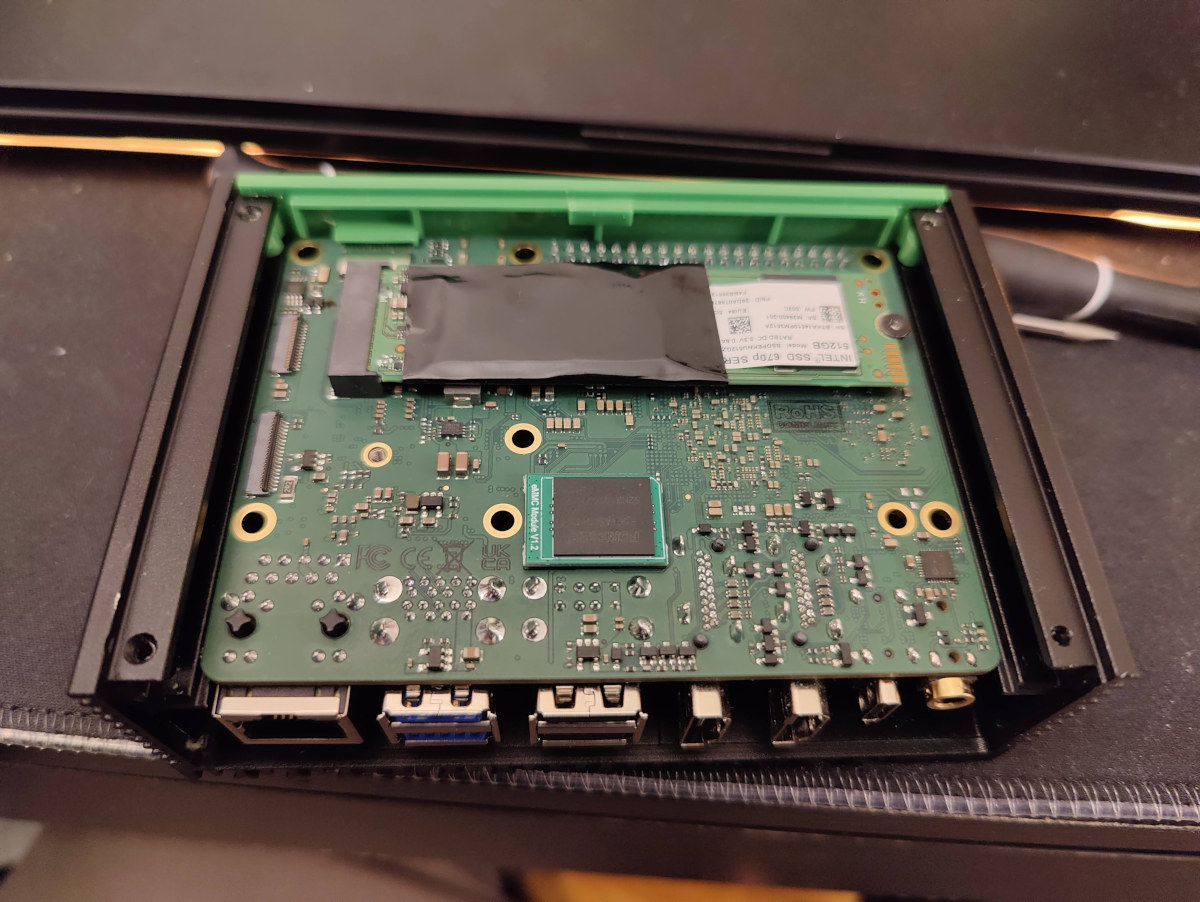

Как и со всеми корпусами, возникают вопросы о совместимости с аксессуарами, а для металлических — действительно ли он используется для охлаждения процессора. Поскольку корпус доступен уже несколько месяцев, другие пользователи его протестировали, включая пользователя Deadmeat на форуме Radxa , который подтвердил, что SSD и eMMC-модуль хорошо помещаются внутри, а другие пользователи отметили, что можно добавить термопрокладку толщиной 2 мм для охлаждения накопителя.

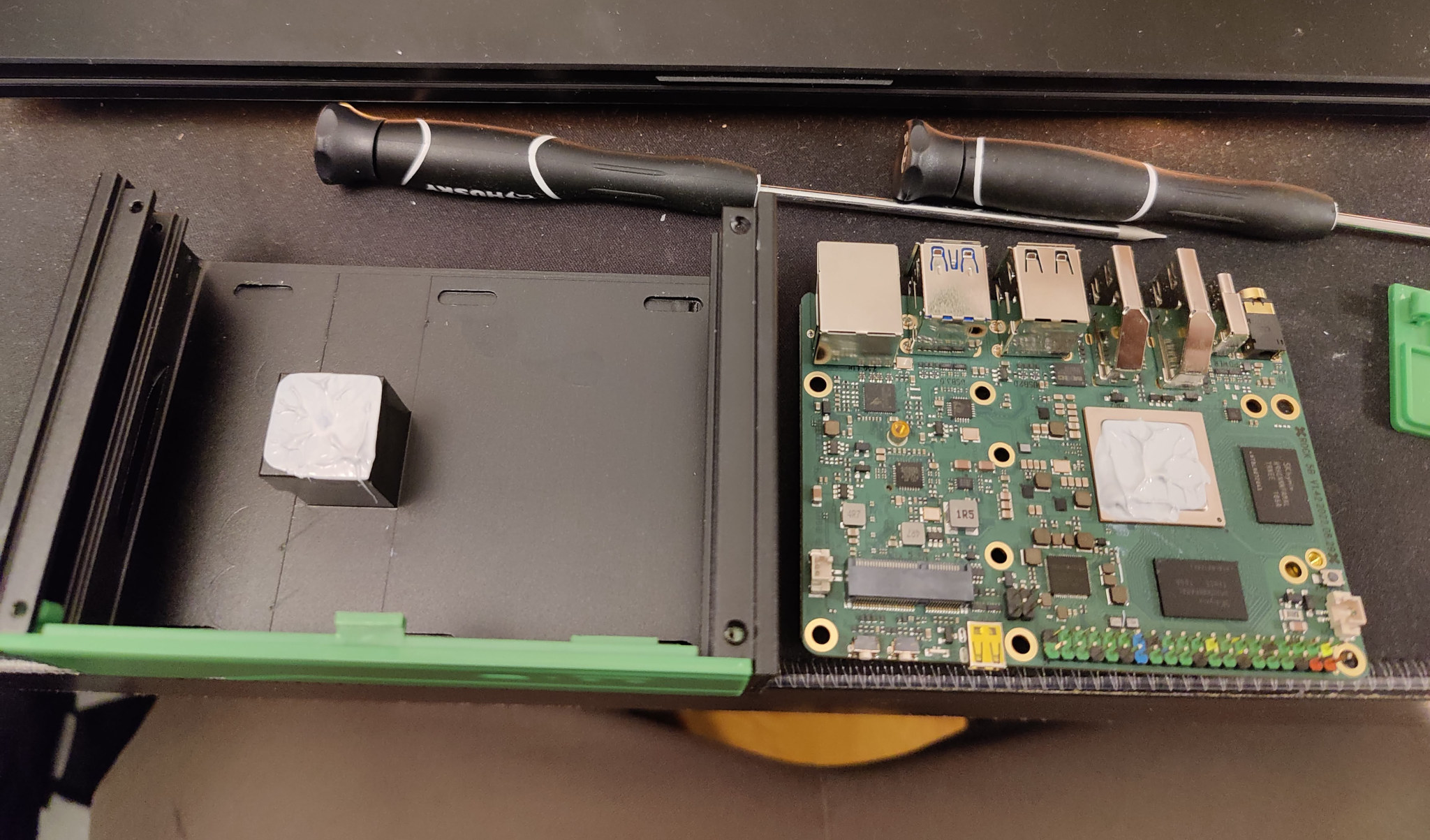

В металлическом корпусе есть выступ для процессора, но, как показано ниже, требуется термопаста, хотя термопрокладка подходящей толщины тоже может подойти.
Deadmeat протестировал данную конфигурацию, собрав ядро Linux, и ни одна из температур системы не превысила 59°C, что является хорошим результатом:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 |
Every 2.0s: sensors rock-5b: Sun Dec 4 07:55:24 2022 gpu_thermal-virtual-0 Adapter: Virtual device temp1: +51.8 C littlecore_thermal-virtual-0 Adapter: Virtual device temp1: +56.4 C bigcore0_thermal-virtual-0 Adapter: Virtual device temp1: +58.2 C tcpm_source_psy_4_0022-i2c-4-22 Adapter: rk3x-i2c in0: 12.00 V (min = +12.00 V, max = +12.00 V) curr1: 2.25 A (max = +2.25 A) npu_thermal-virtual-0 Adapter: Virtual device temp1: +53.6 C center_thermal-virtual-0 Adapter: Virtual device temp1: +52.7 C bigcore1_thermal-virtual-0 Adapter: Virtual device temp1: +58.2 C soc_thermal-virtual-0 Adapter: Virtual device temp1: +56.4 C (crit = +115.0 C) |
Однако есть и недостатки. Кнопка питания труднодоступна, и некоторые используют зубочистку для включения платы, а разобрать корпус после сборки может быть сложно. Некоторые продавцы например, Ameridroid также указывают, что винты M3-0.5 (6 или 8 мм) и термопаста не входят в комплект, но описание может быть устаревшим, так как в недавнем отзыве (май 2023) упоминается, что и винты, и термопаста были включены в комплект.
Помимо Ameridroid, металлический корпус с пассивным охлаждением для Radxa ROCK 5B SBC также можно приобрести на Aliexpress и Allnet China по цене от $15 с учетом доставки до примерно $28 в зависимости от магазина.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
