Новая серия мини-ПК Beelink EQ представляет базовую линейку продуктов с энергоэффективными процессорами Jasper Lake и Alder Lake-N, относительно простой конфигурацией портов и памяти/накопителей. Важно отметить, что это самые доступные мини-ПК в ассортименте компании.
Недавно анонсированный мини-ПК EQ12 с процессором Intel N100 (Alder Lake-N) и поддержкой до 16 ГБ ОЗУ был предоставлен Beelink для тестирования. Помимо базовой оценки работы под Windows, также проверена производительность при использовании в качестве комбинированного маршрутизатора и NAS.
Характеристики Beelink EQ12

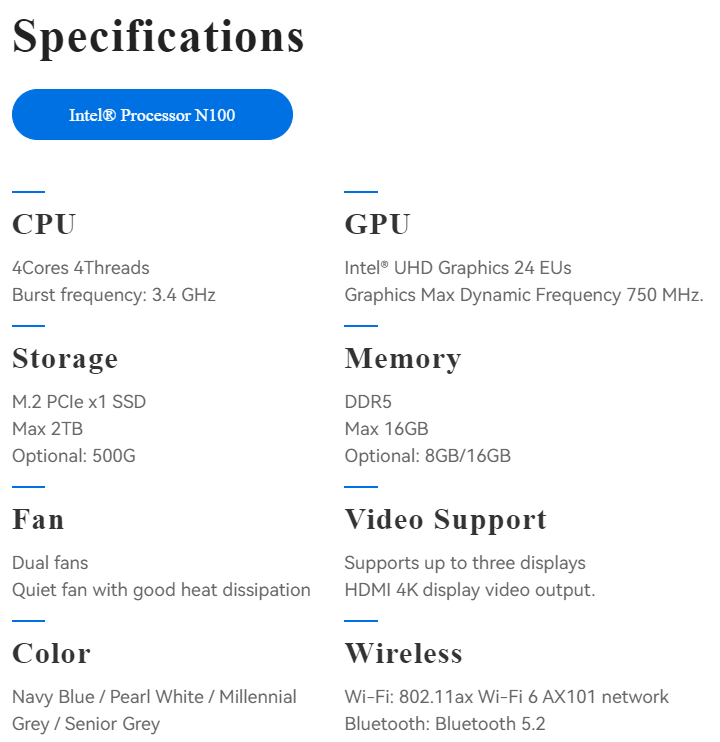

Согласно спецификациям Beelink, EQ12 обладает следующими параметрами:
Стоит отметить, что процессор N100 поддерживает только одноканальную память, а максимальный объем ОЗУ, согласно спецификациям Intel, ограничен 16 ГБ. Хотя Intel указывает 24 исполнительных блока (EU) в графическом ядре, программы вроде HWiNFO64 отображают 32:
Будем надеяться, что Intel лучше знает свои продукты.
Обзор продукта
Аппаратная часть
Корпус Beelink EQ12 выполнен из пластика с габаритами 124×113×39 мм (4.88×4.44×1.53 дюйма) и предлагается с четырьмя вариантами тканевой верхней панели: Senior Grey, Pearl White, Millennial Grey и Navy Blue (тестируемая модель). В качестве системы охлаждения используется активный вентилятор. Мини-ПК оснащен процессором Alder Lake-N N100 — 4-ядерным (без Hyper-Threading) мобильным чипом с тактовой частотой до 3.40 ГГц и интегрированной графикой Intel UHD (максимальная частота 750 МГц).
На передней панели расположены подсвечиваемая кнопка питания, разъем 3.5 мм для наушников, два порта USB 3.2 Gen 2 Type-A и отверстие для сброса CMOS. Задняя панель включает порт USB Type-C, USB 3.2 Gen 2 Type-A, два гигабитных Ethernet-порта (2.5 GbE), два выхода HDMI 2.0 и разъем питания.

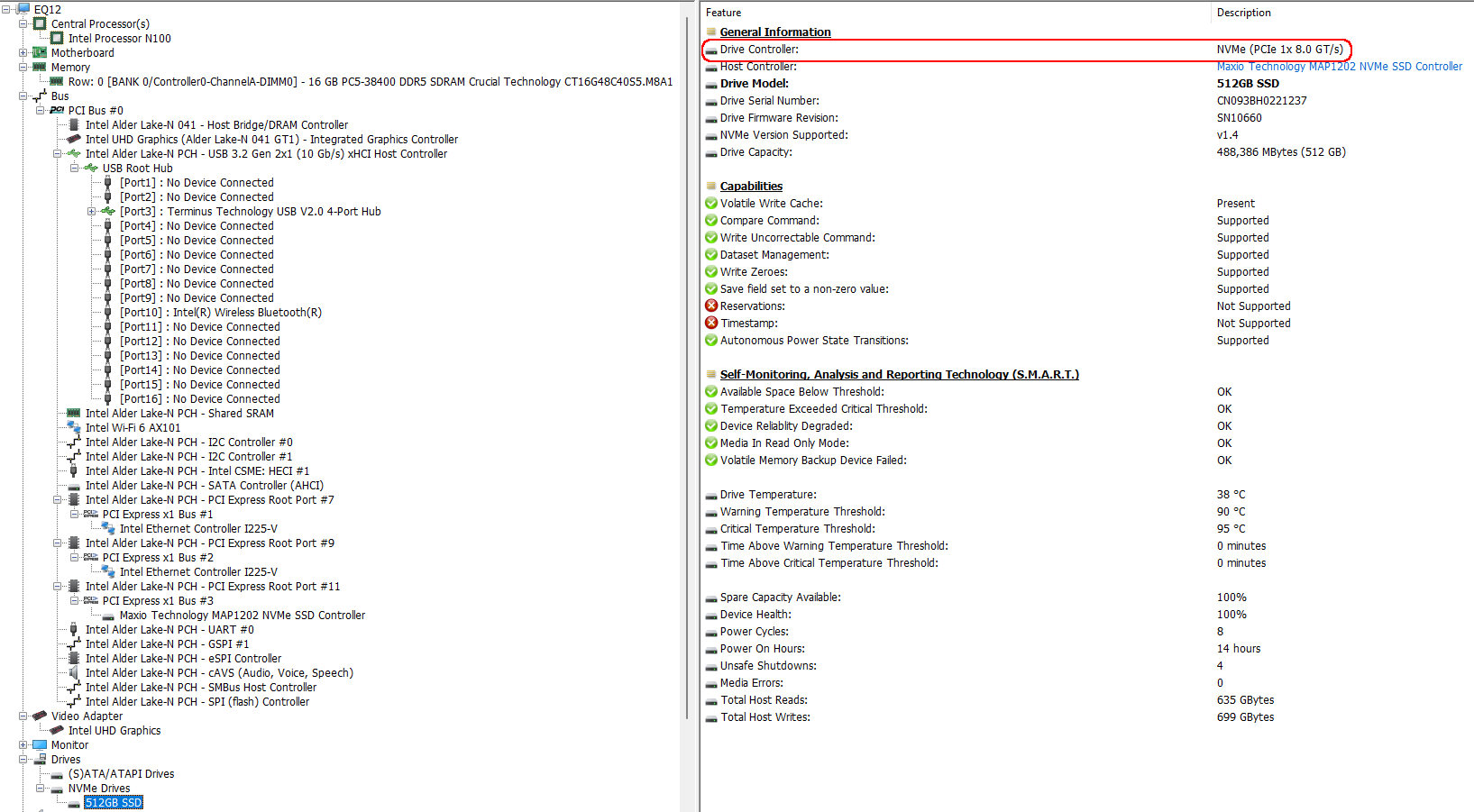

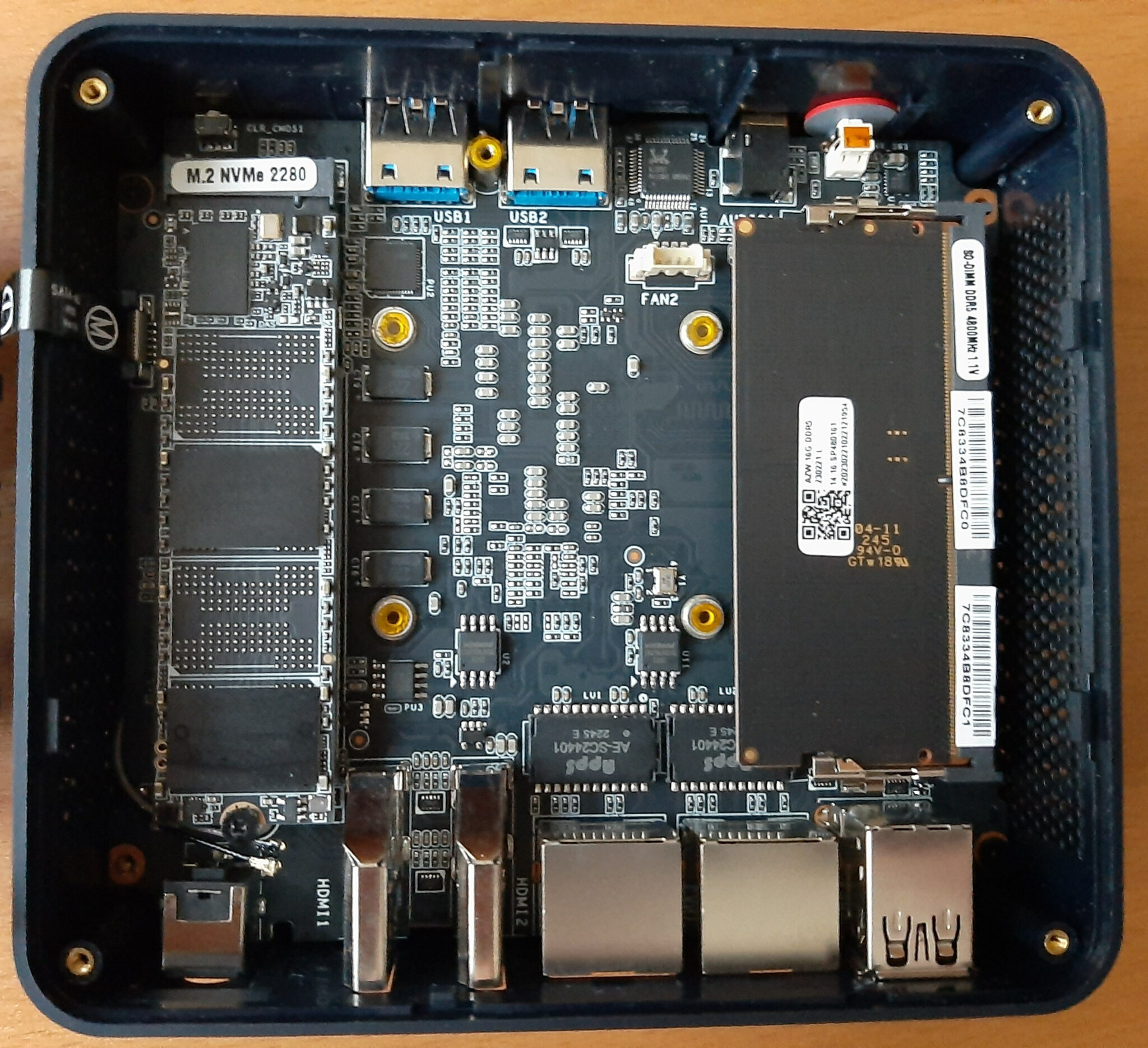

Внутри установлен NVMe SSD формата M.2 2280 (PCIe Gen 3.0). Тестовая модель получила не маркированный накопитель на 512 ГБ с контроллером Maxio MAP1202 и предустановленной Windows 11 Pro. Под SSD находится модуль WiFi 6 (802.11ax) Intel AX101 формата M.2 2230 с поддержкой Bluetooth 5.2. Как упоминалось, предусмотрен всего один слот SODIMM — в тестовом образце использована планка Crucial DDR5 на 16 ГБ с частотой 4800 МГц:
В нижней части корпуса находится отсек для 2.5-дюймового SATA-накопителя, дополненный вентилятором для охлаждения как диска, так и материнской платы с памятью.
Комплектация включает блок питания 36 Вт (12V/3A), два HDMI-кабеля разной длины, крепление VESA, набор винтов, сменную тканевую панель и многоязычную инструкцию.
Программная часть

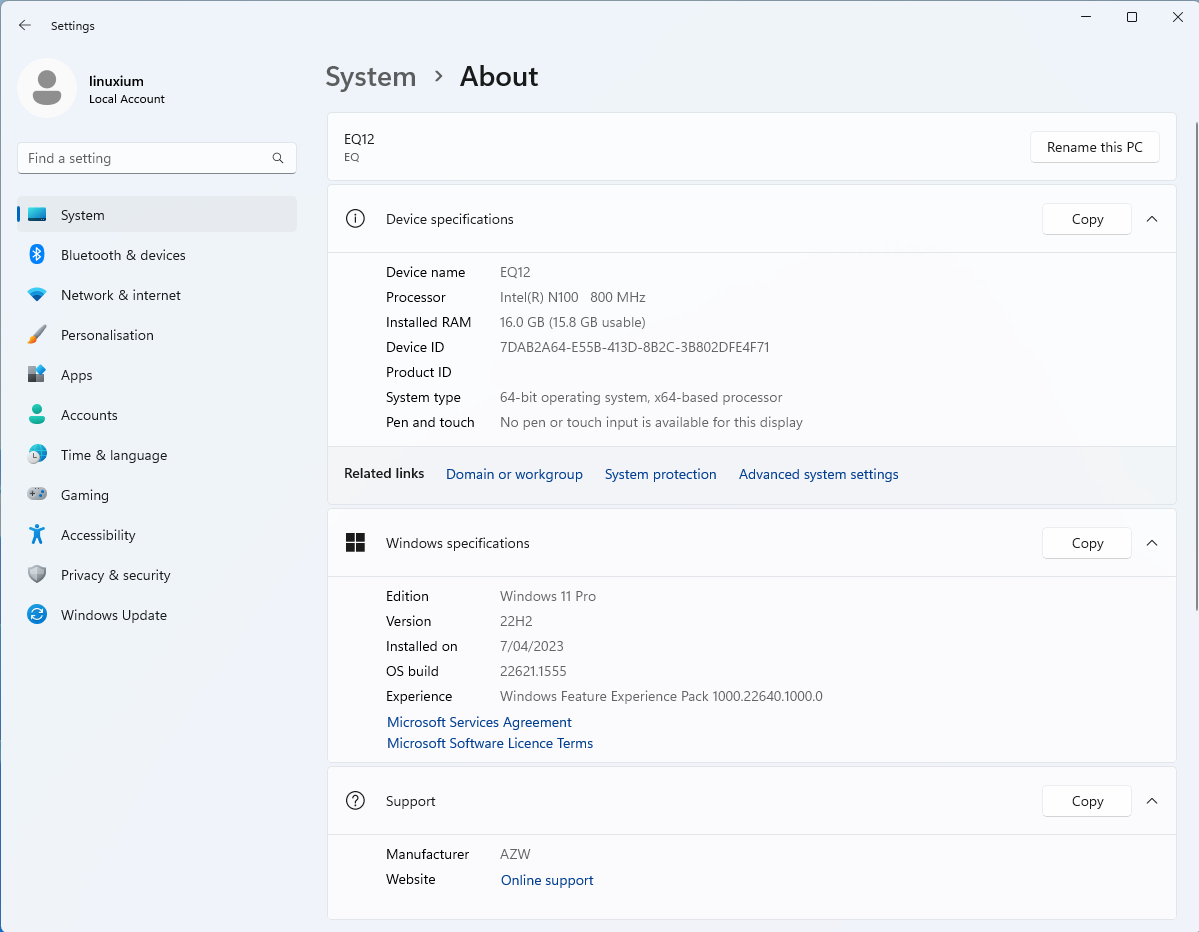

Устройство поставлялось с лицензионной Windows 11 Pro (версия 21H2, сборка 22000.918), обновленной до актуальной 22H2 (сборка 22621.1555) для тестирования:
Ключевые наблюдения

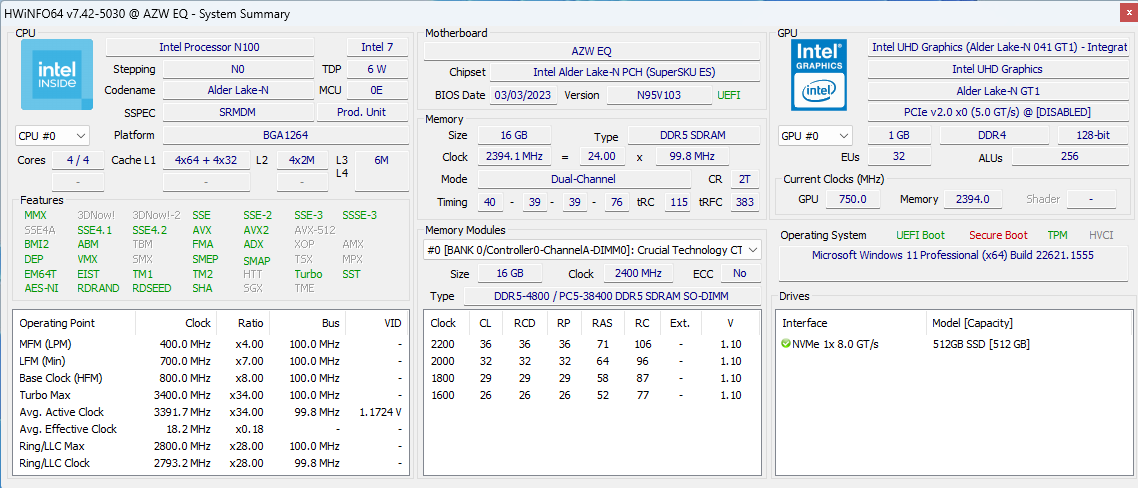

Анализ аппаратной части подтверждает соответствие заявленным характеристикам:

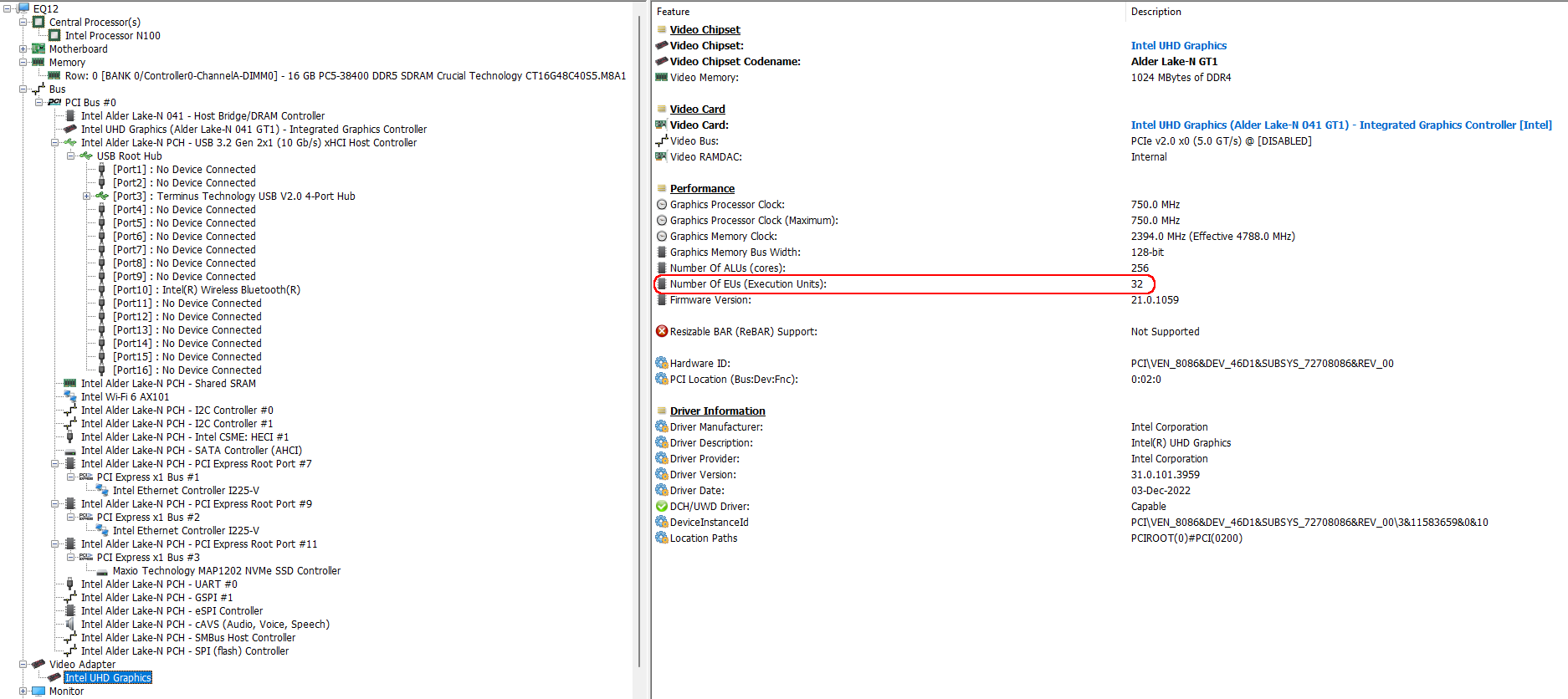

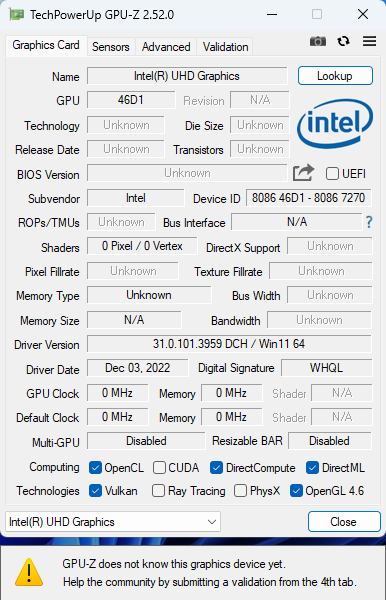

К сожалению, GPU-Z не распознает интегрированный GPU, поэтому данные ограничены:

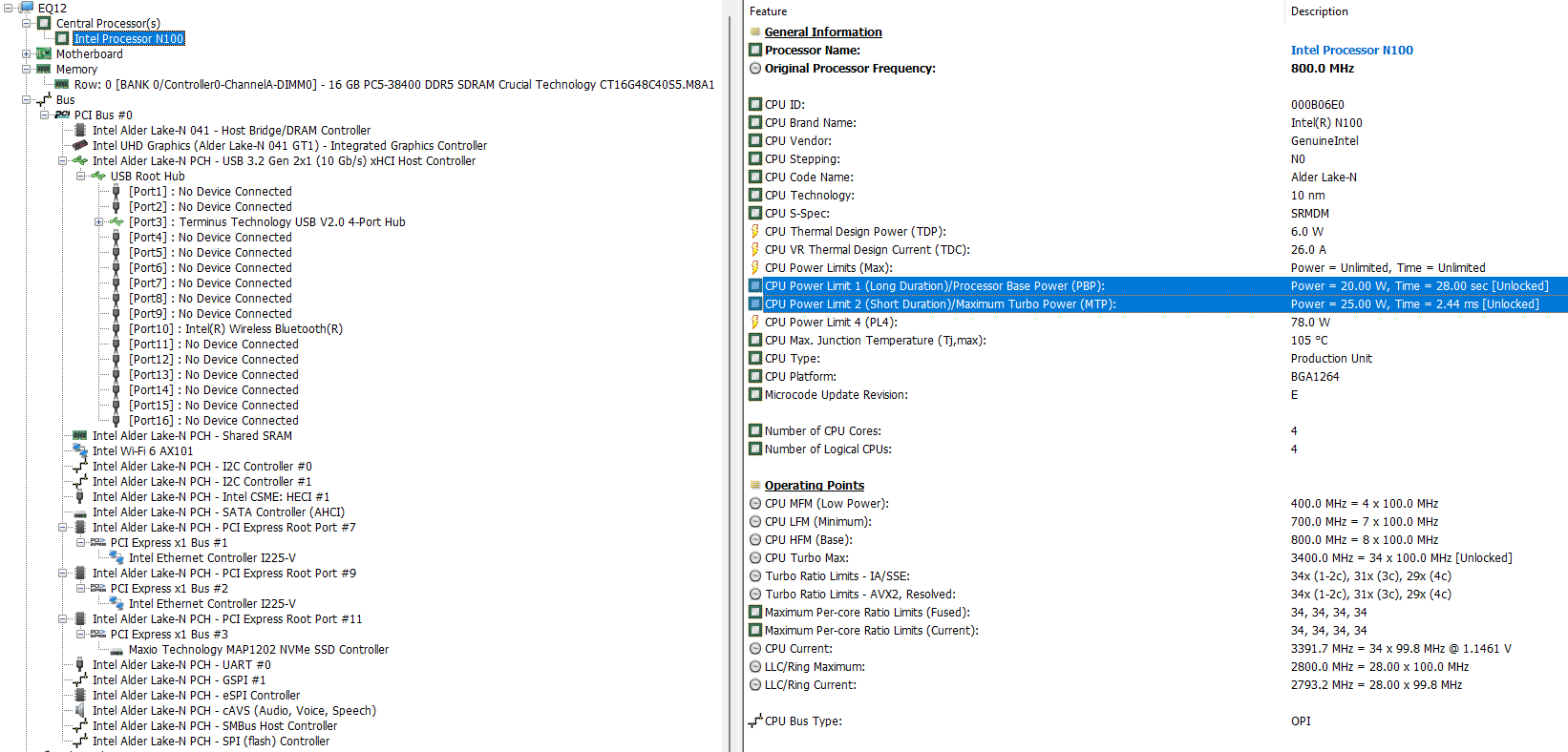

Настройки «Power Limits» (PL) процессора установлены на 20 Вт для PL1 и 25 Вт для PL2, что значительно превышает TDP в 6 Вт:

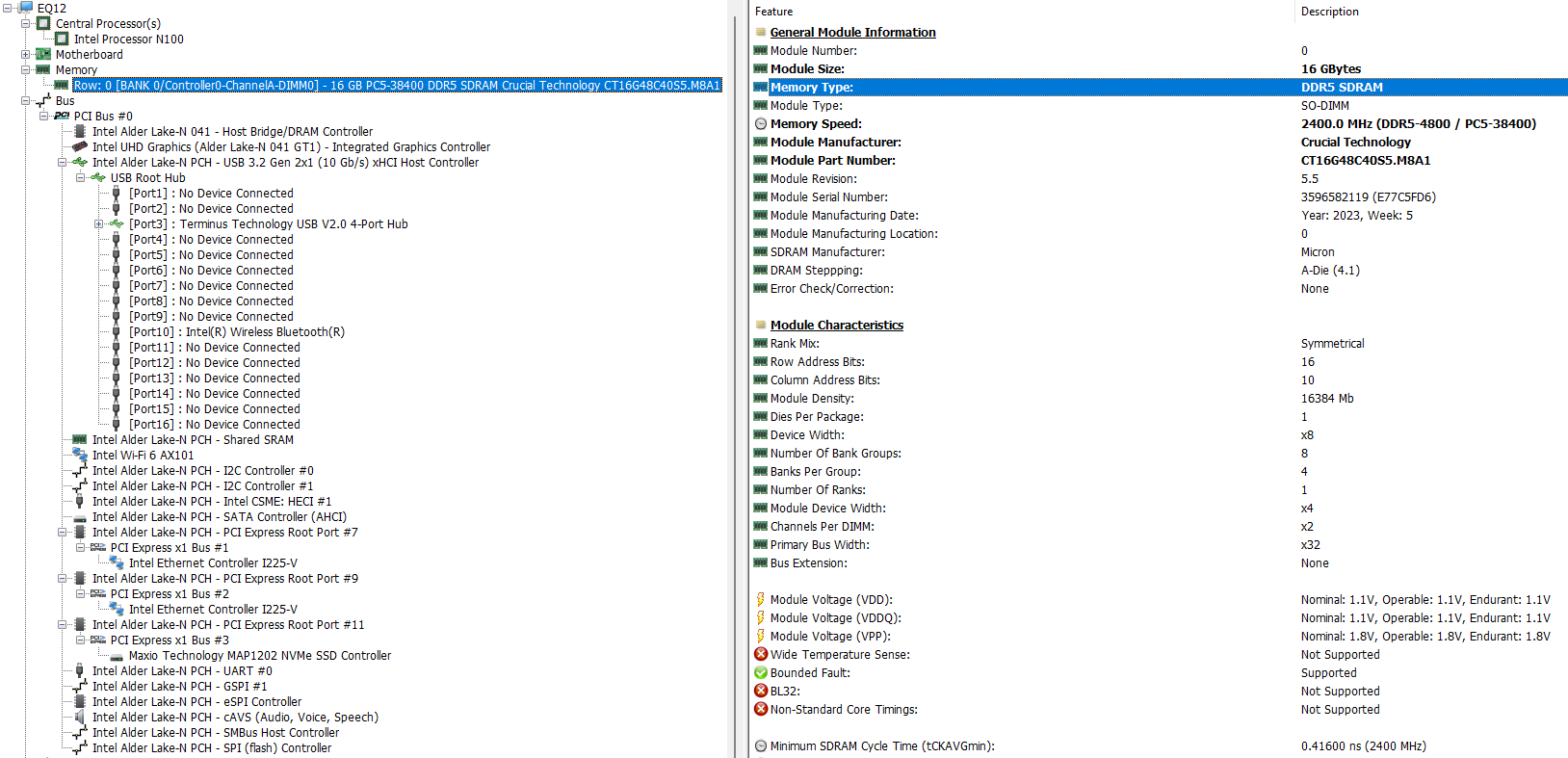

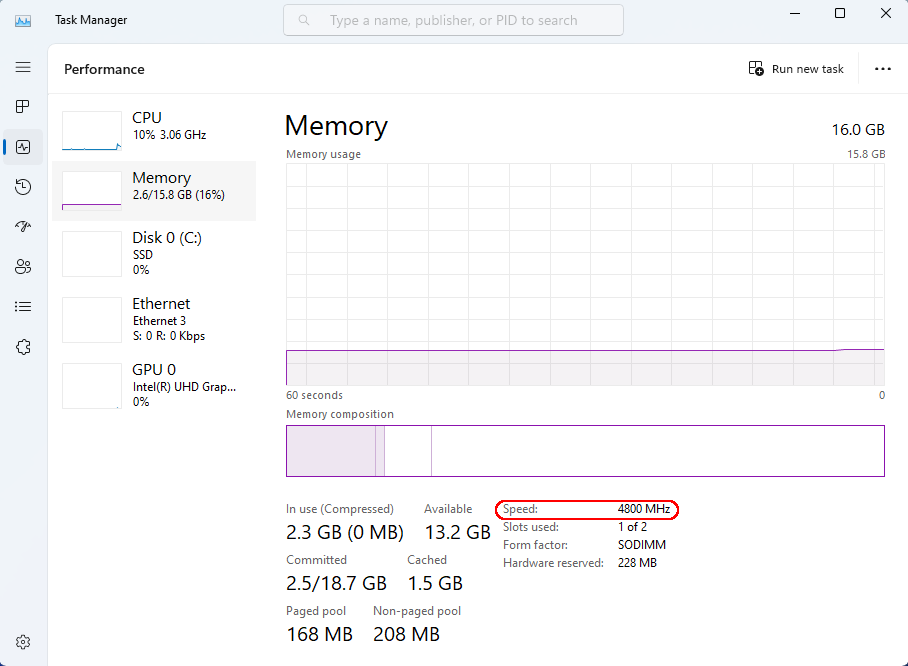

Память DDR5 работает на максимальной частоте 4800 МГц:

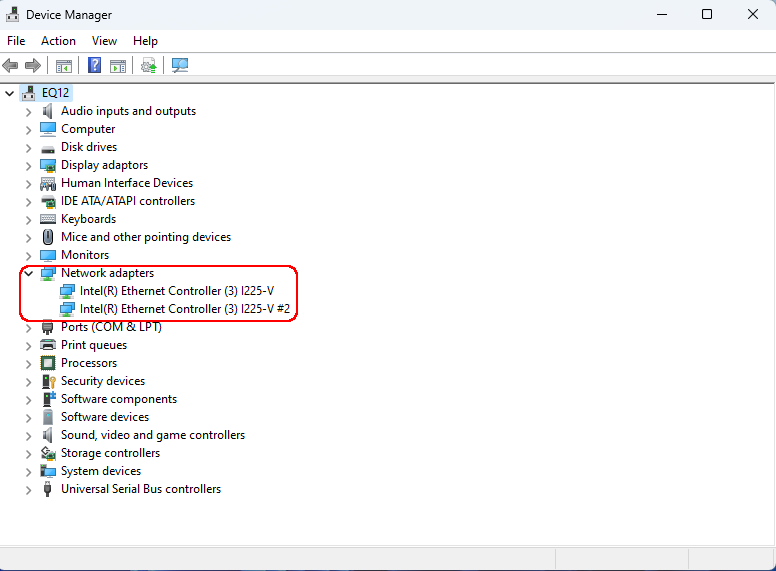

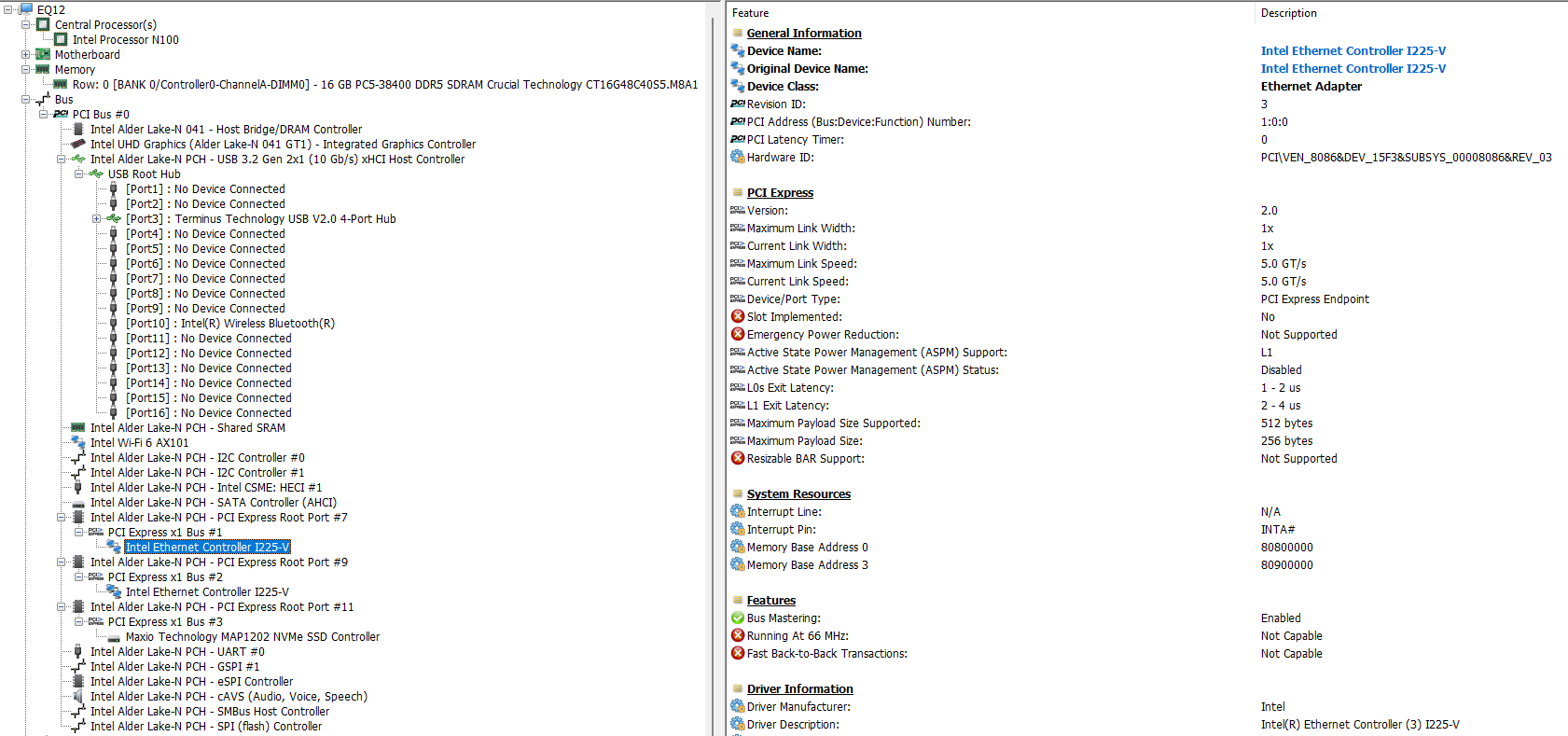

Гигабитные Ethernet-порты (2.5 GbE) используют контроллеры Intel I225-V:

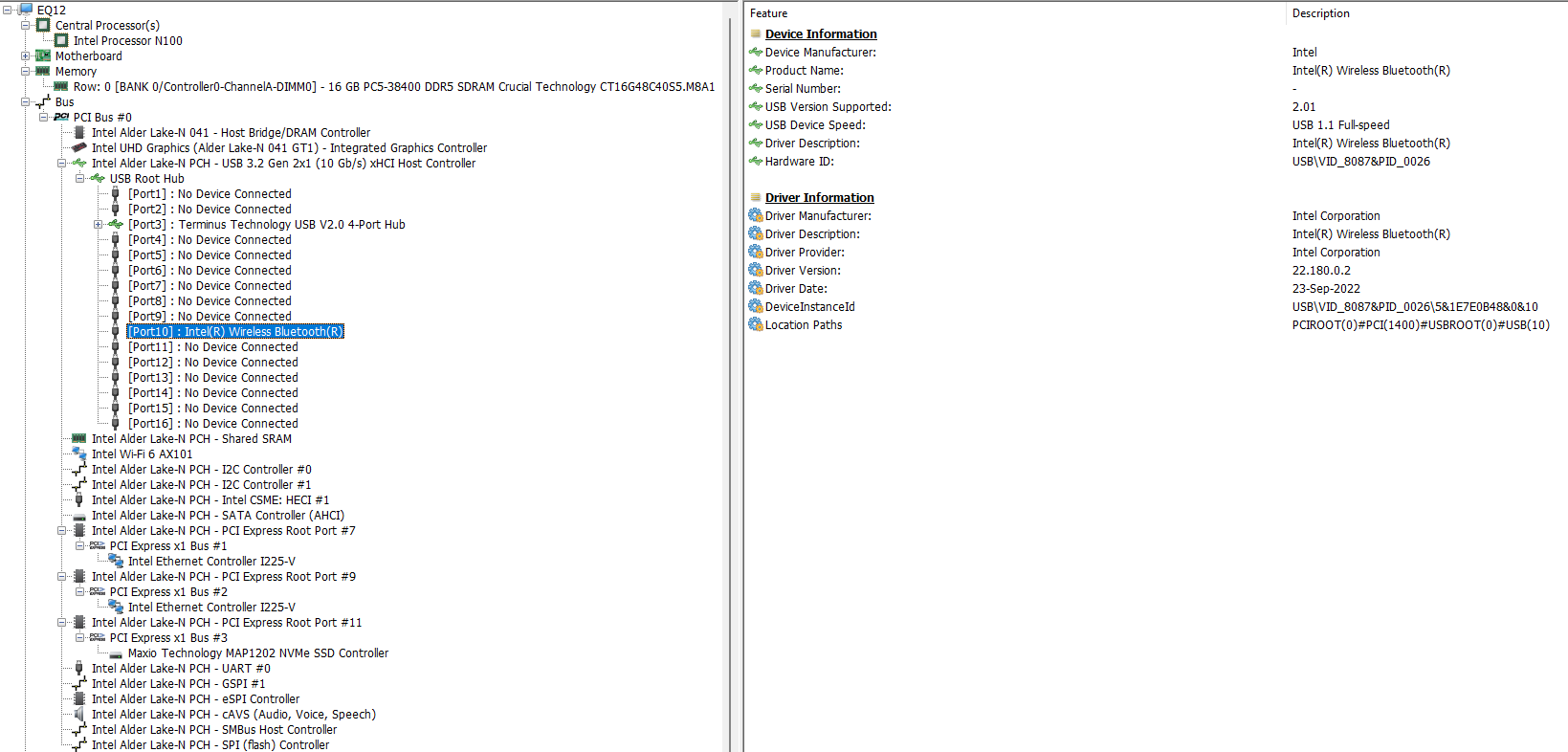

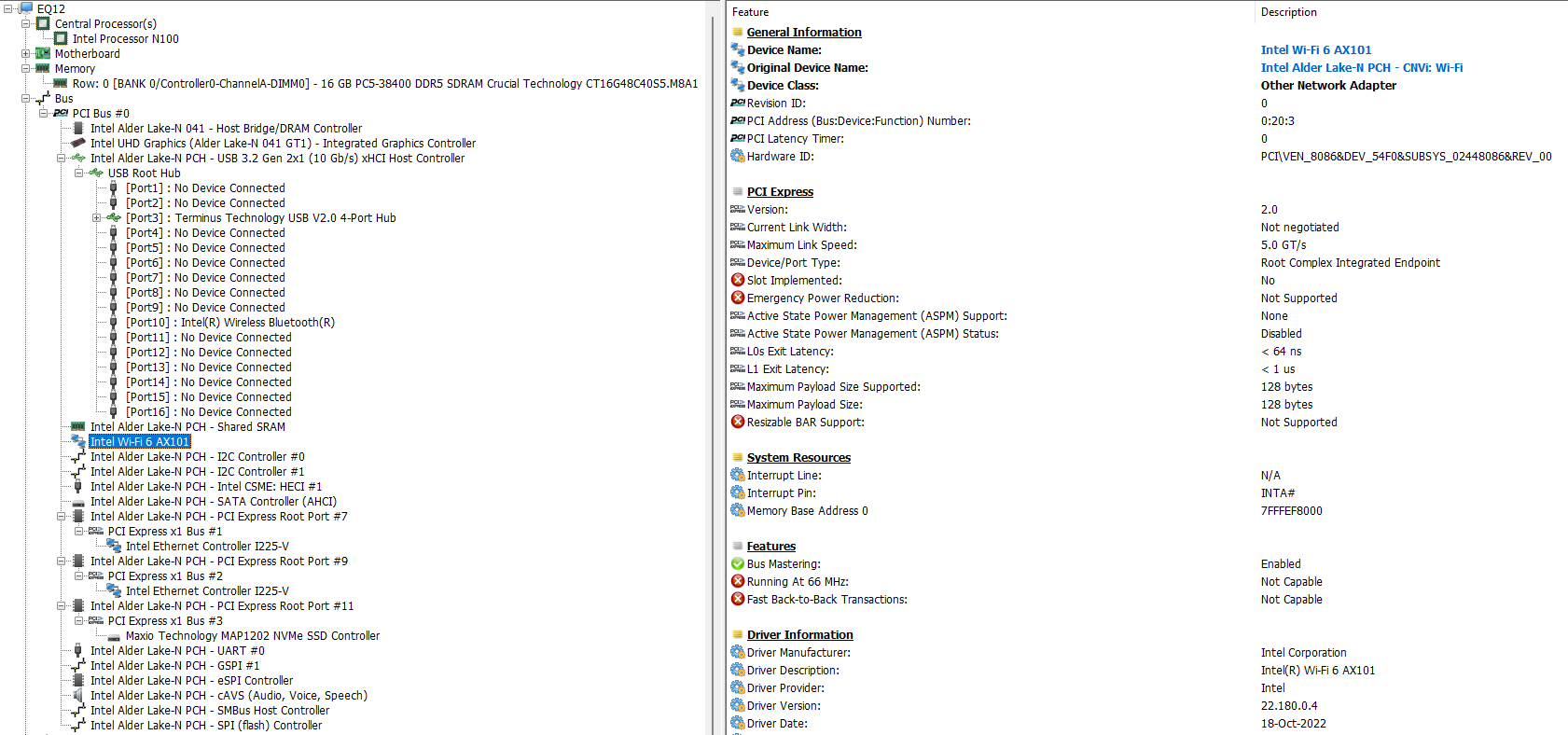

Модуль WiFi 6 основан на карте Intel HarrisonPeak AX101 (M.2 2230) с технологией 1×1, теоретической пропускной способностью до 600 Мбит/с и поддержкой Bluetooth 5.2:

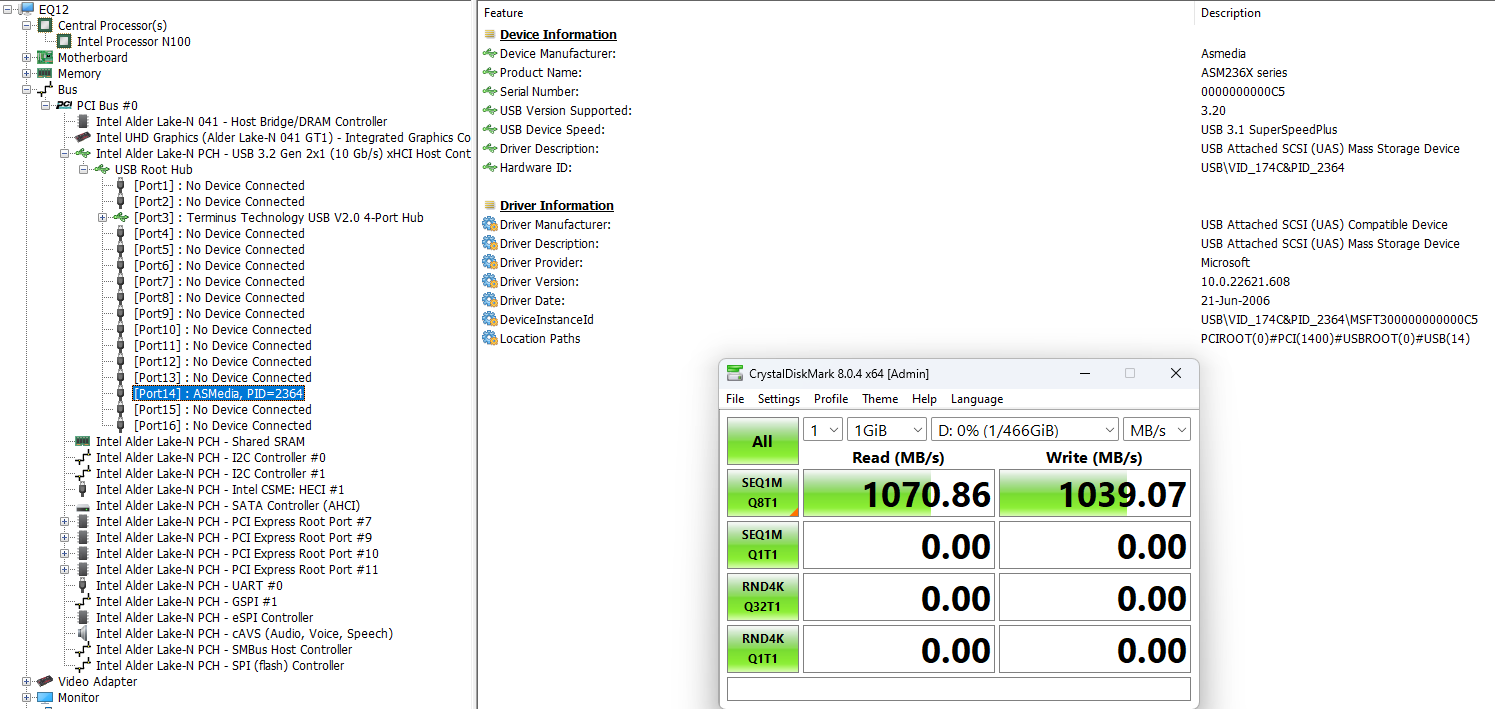

На странице продукта Beelink указано, что все порты USB Type-A соответствуют стандарту 3.2 Gen 2. Для тестирования использовался SSD Samsung 980 PRO PCle 4.0 NVMe M.2, установленный в адаптер «USB to M.2 NVMe» (ORICO M2PAC3-G20 M.2 NVMe SSD Enclosure). Тесты подтвердили, что два передних «синих» USB-порта действительно поддерживают USB 3.2 Gen 2×1, то есть скорость 10 Гбит/с:

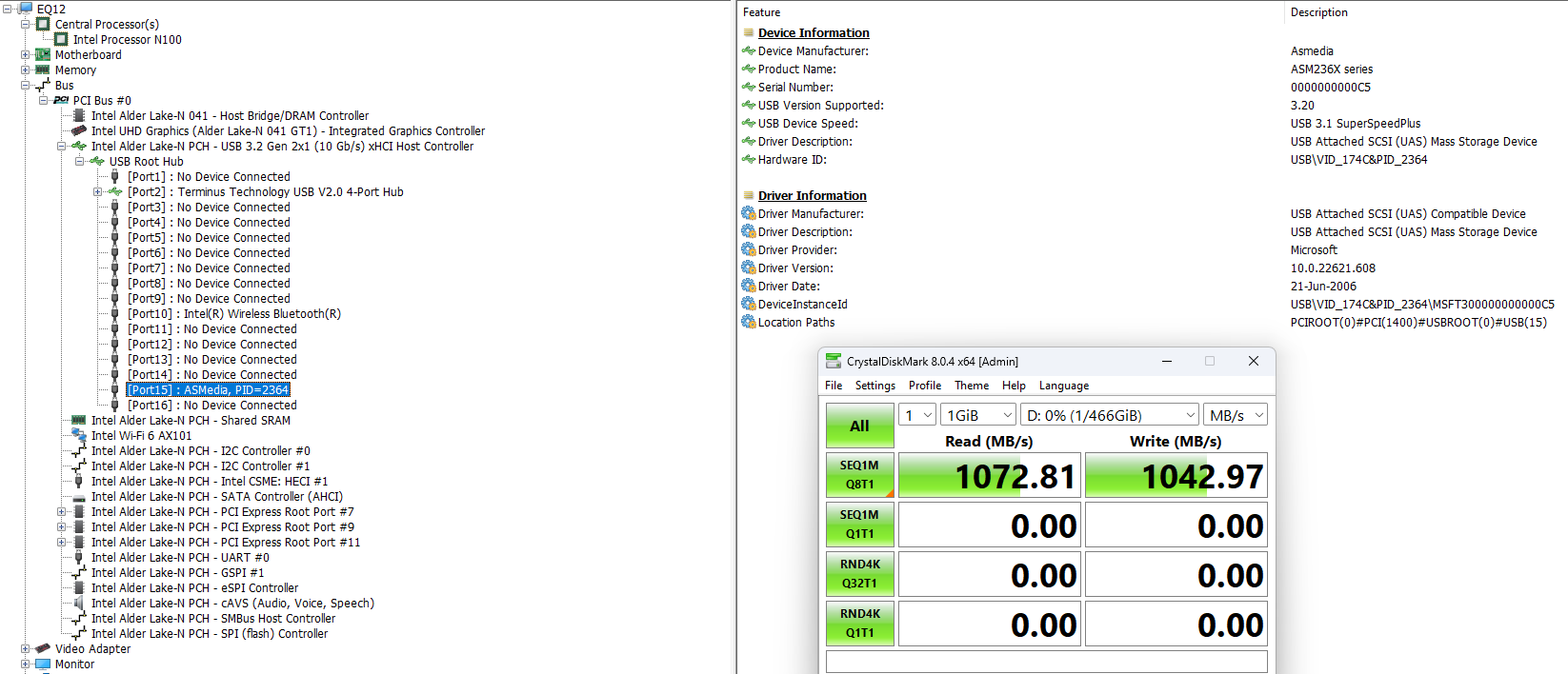

То же самое относится и к заднему «черному» USB-порту:

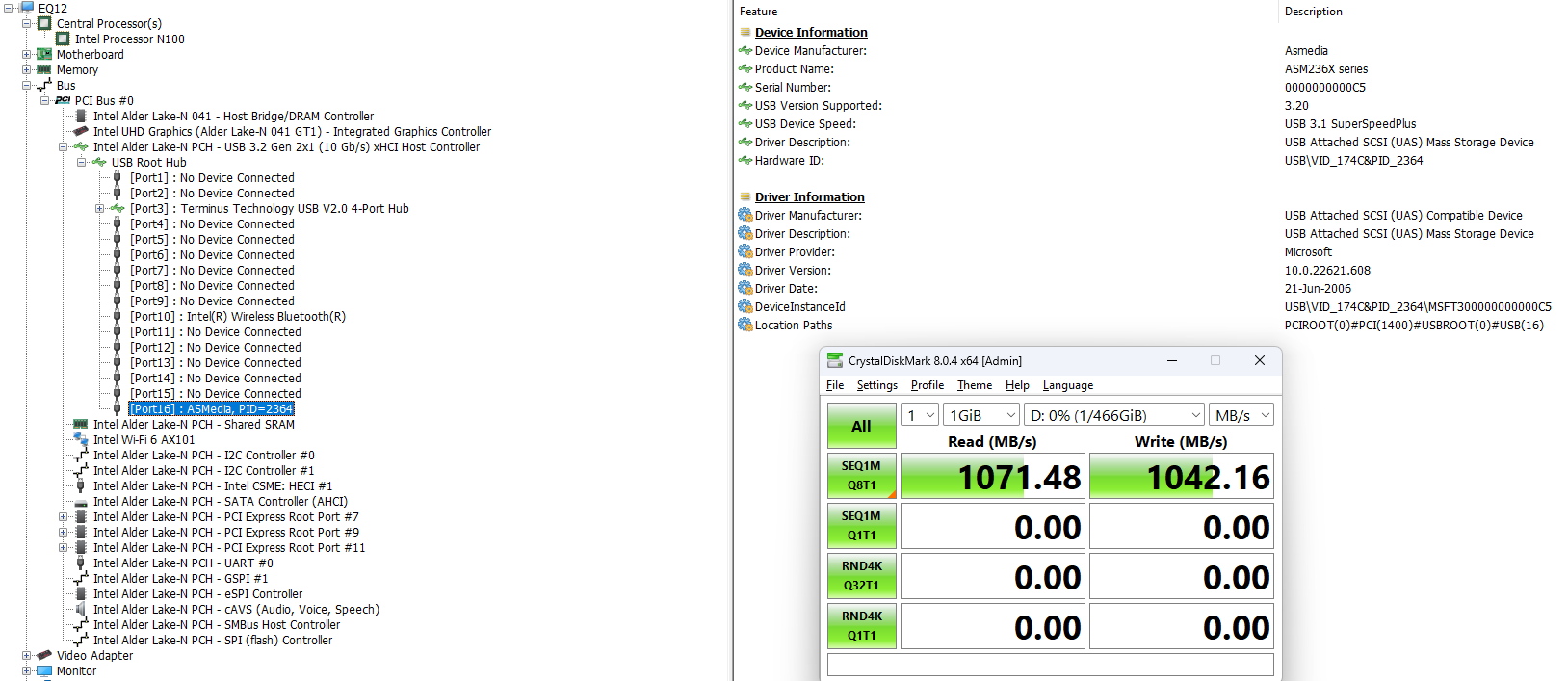

На задней панели также расположен порт USB Type-C, который при тестировании также показал скорость USB 3.2 Gen 2×1 (10 Гбит/с):

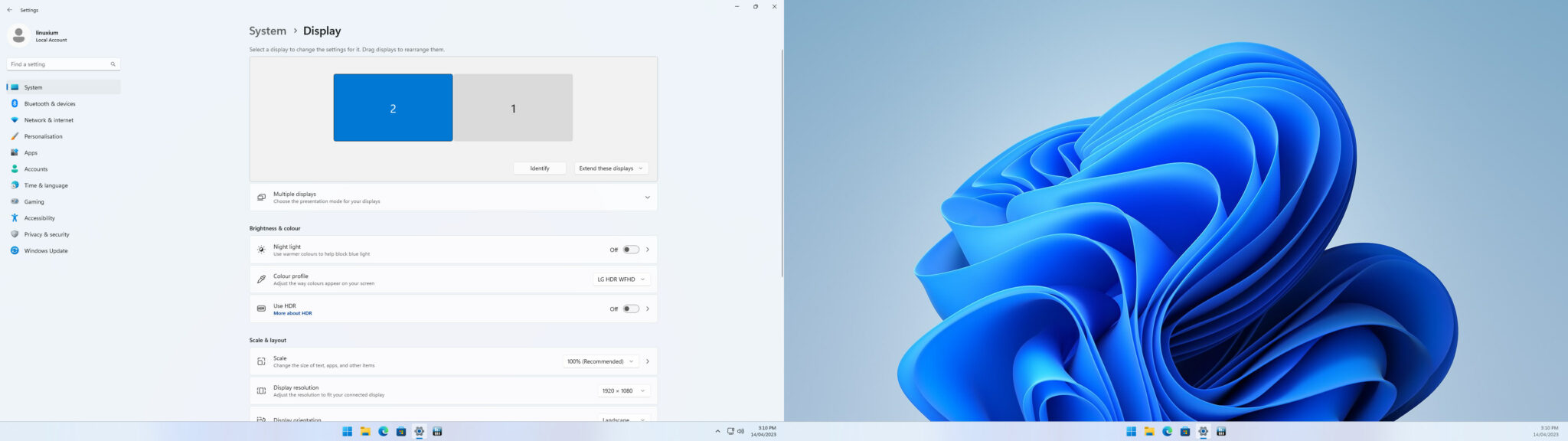

и поддерживает вывод видео через «Alternate Mode» (или DP Alt Mode):
Производительность Beelink EQ12 под Windows 11
Сначала был установлен режим питания «Высокая производительность», после чего запущены известные инструменты тестирования для оценки производительности системы.

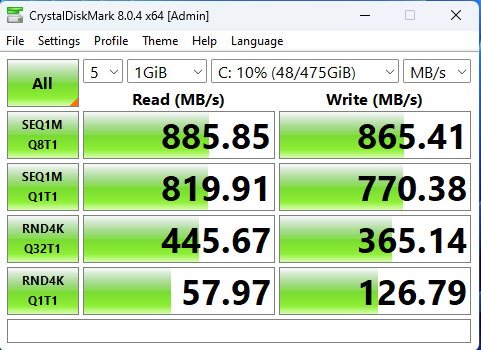

Скорость работы накопителя M.2 NVMe составила:

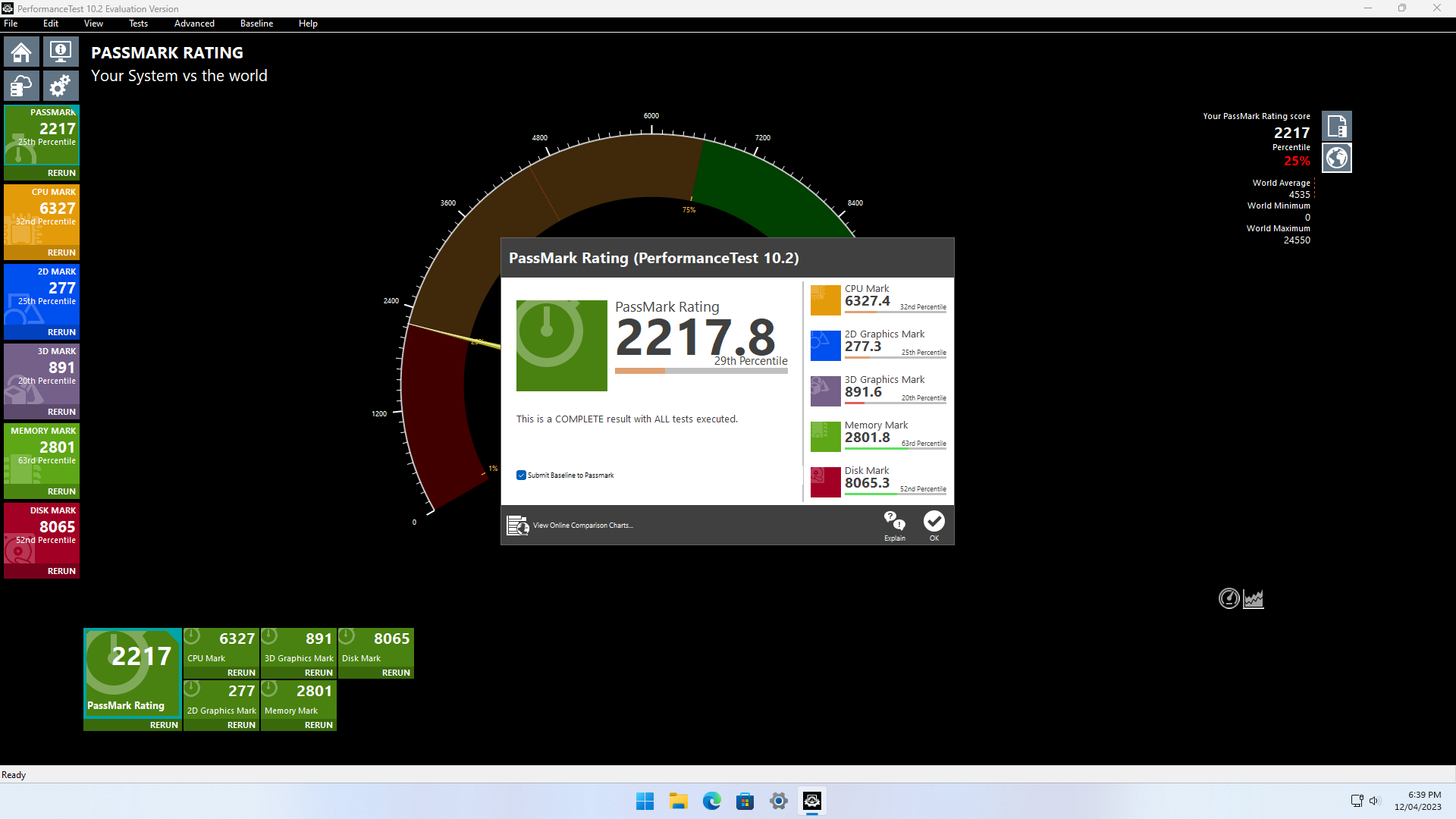

Общая производительность системы в Windows:

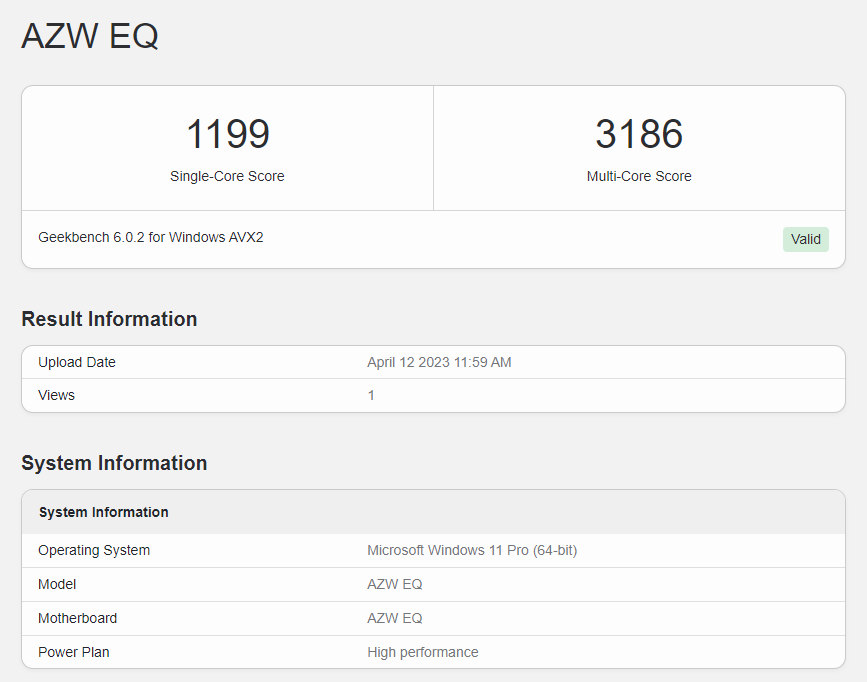

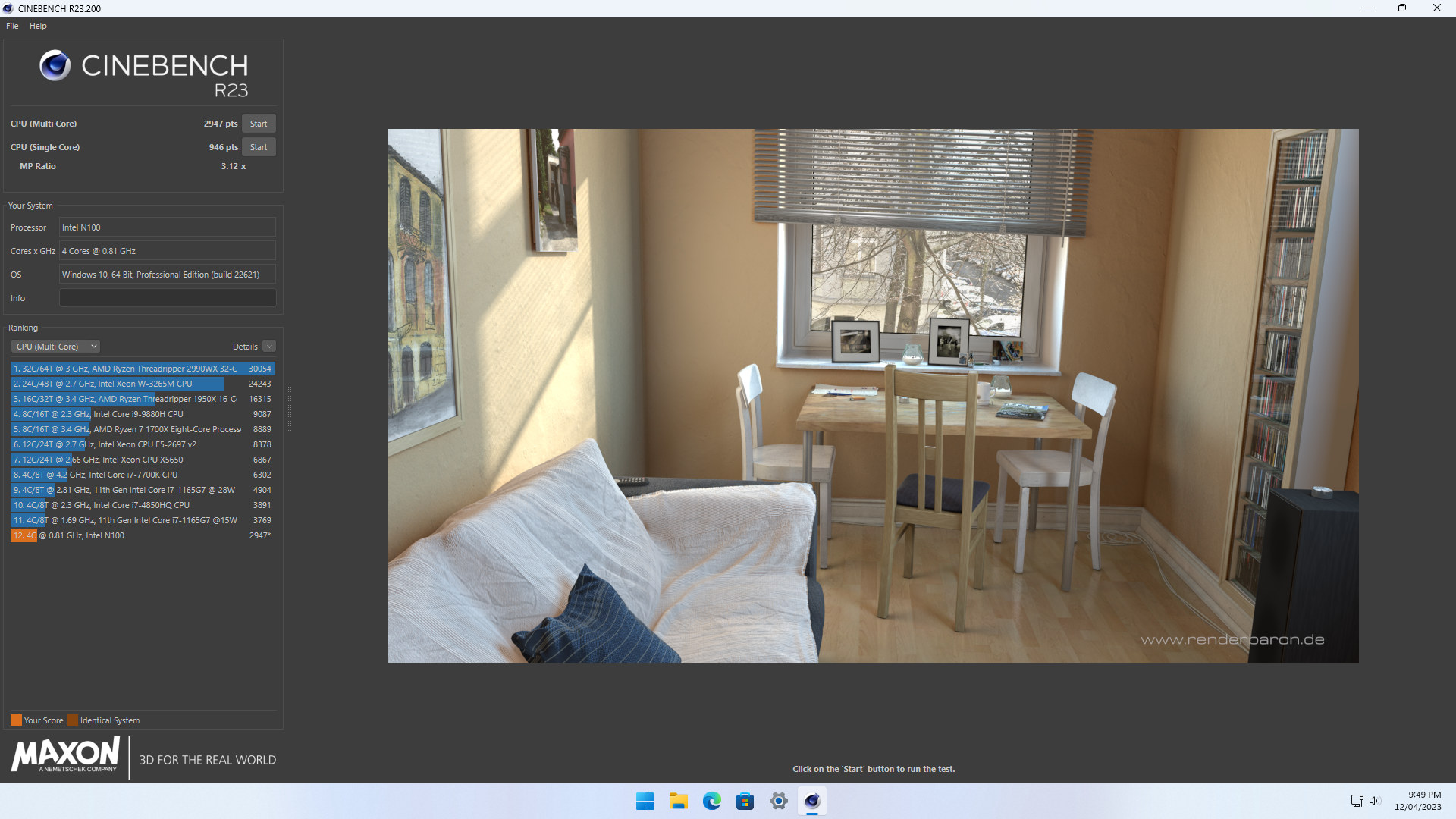

Производительность CPU:

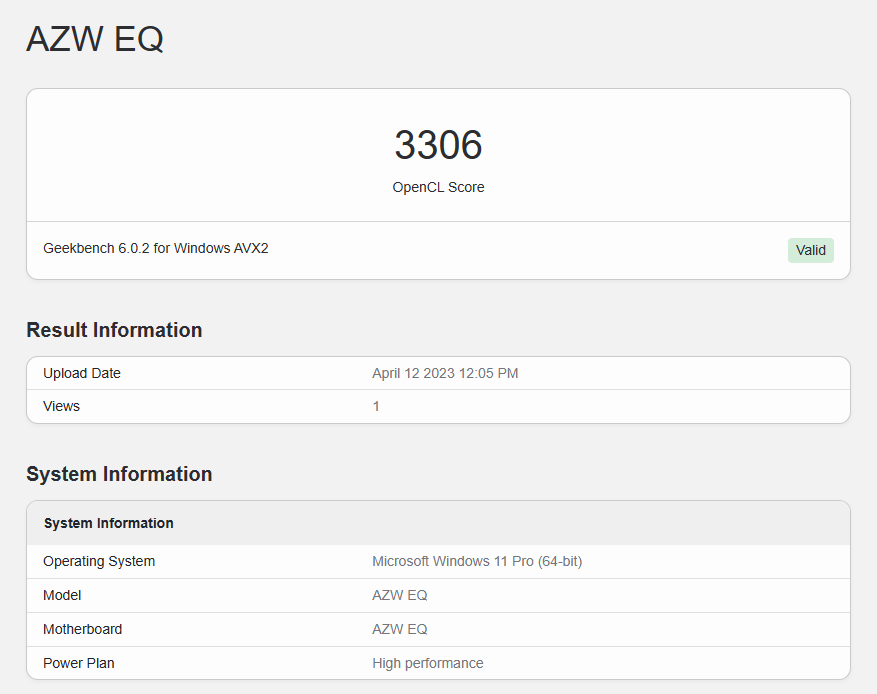

и производительность встроенного графического процессора (iGPU):

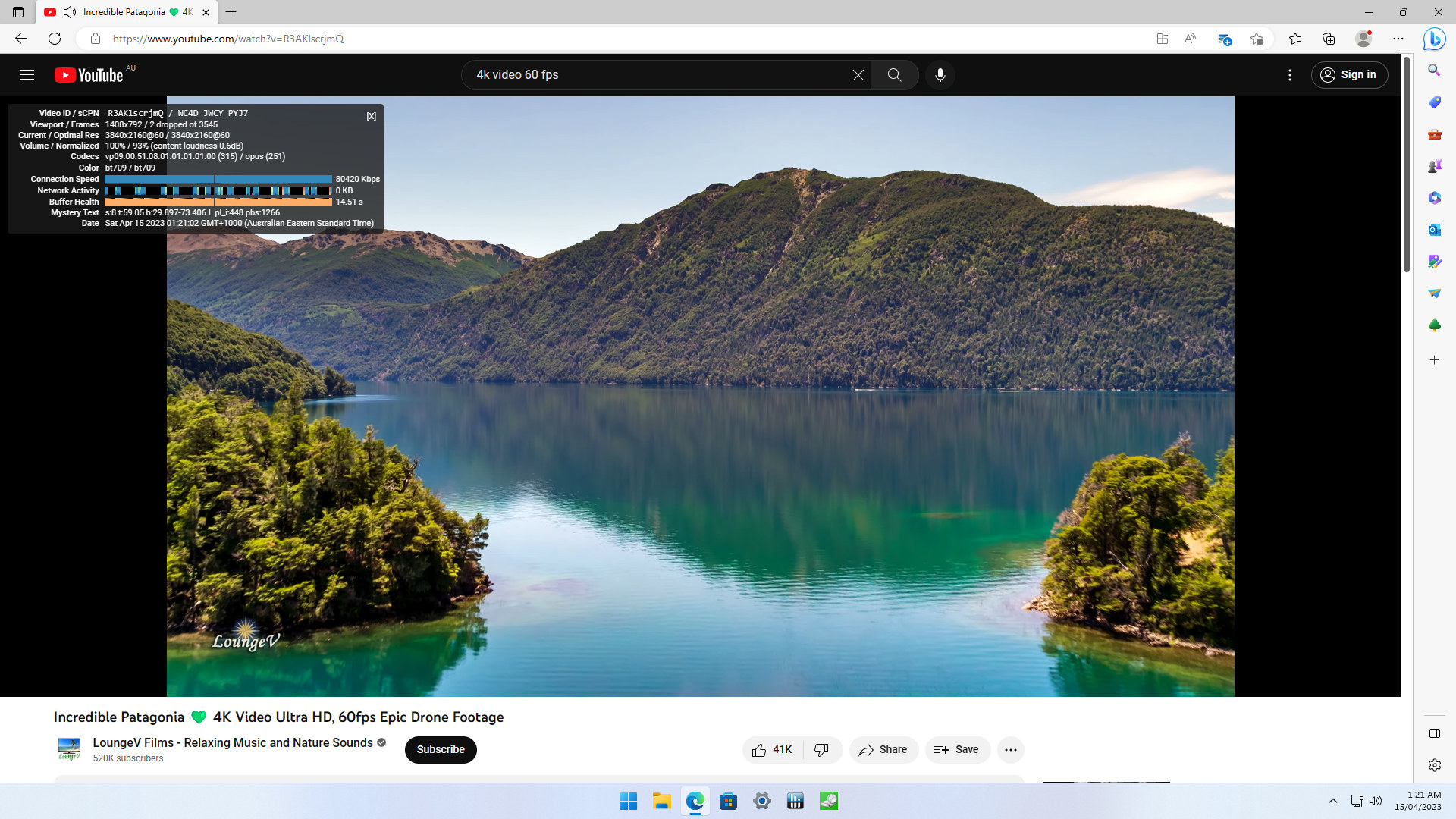

Для практической проверки iGPU были воспроизведены различные видео в браузере Edge, и не возникло проблем с воспроизведением видео вплоть до 4K 60 FPS:
Производительность сети

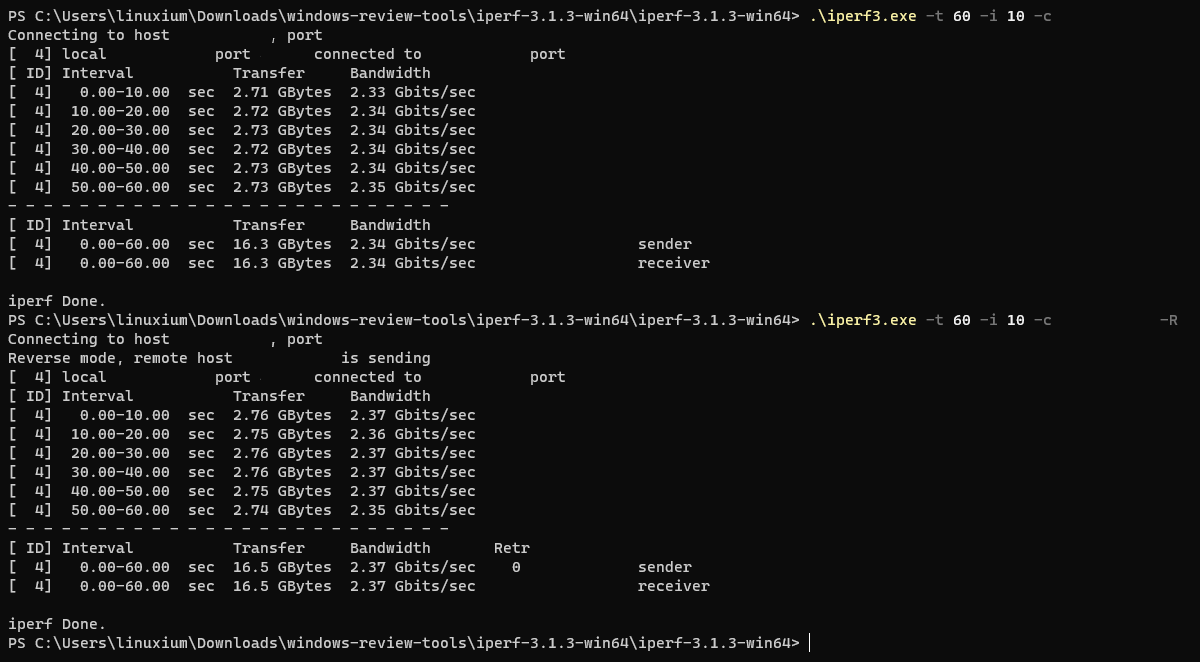

Пропускная способность сетевых подключений измерялась с помощью «iperf3». Порты Ethernet 2.5 Гбит/с показали ожидаемые результаты: средняя скорость загрузки — 2.37 Гбит/с, выгрузки — 2.34 Гбит/с:

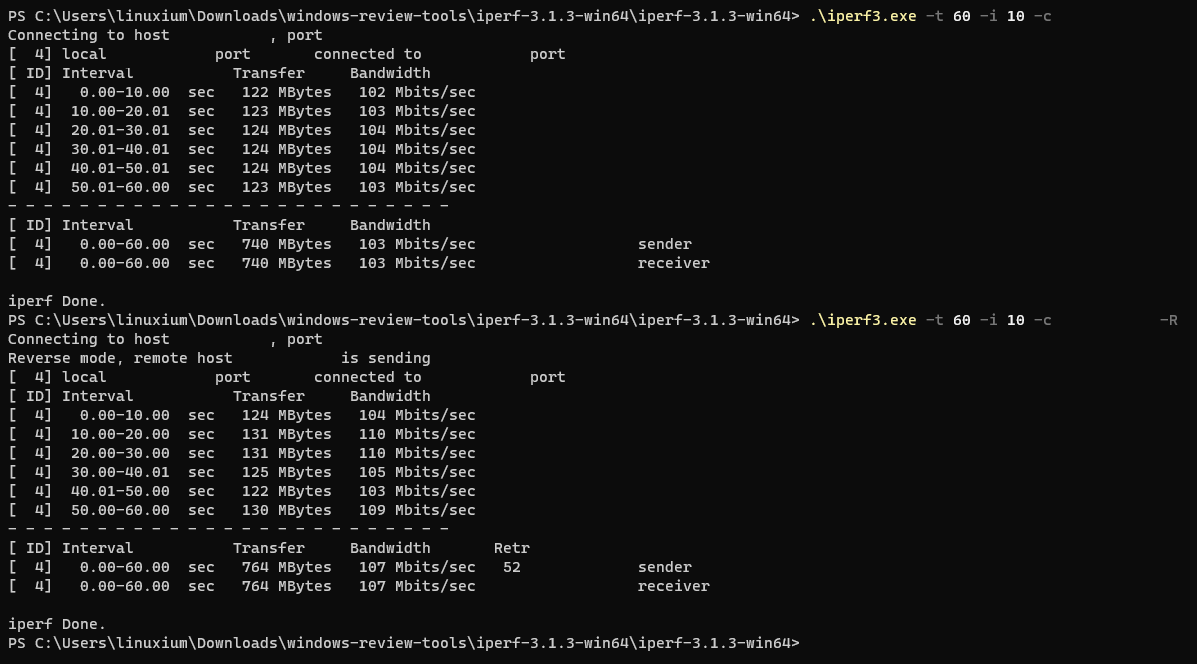

WiFi также продемонстрировал ожидаемую производительность: на частоте 2.4 ГГц средняя скорость загрузки составила 107 Мбит/с, выгрузки — 103 Мбит/с:

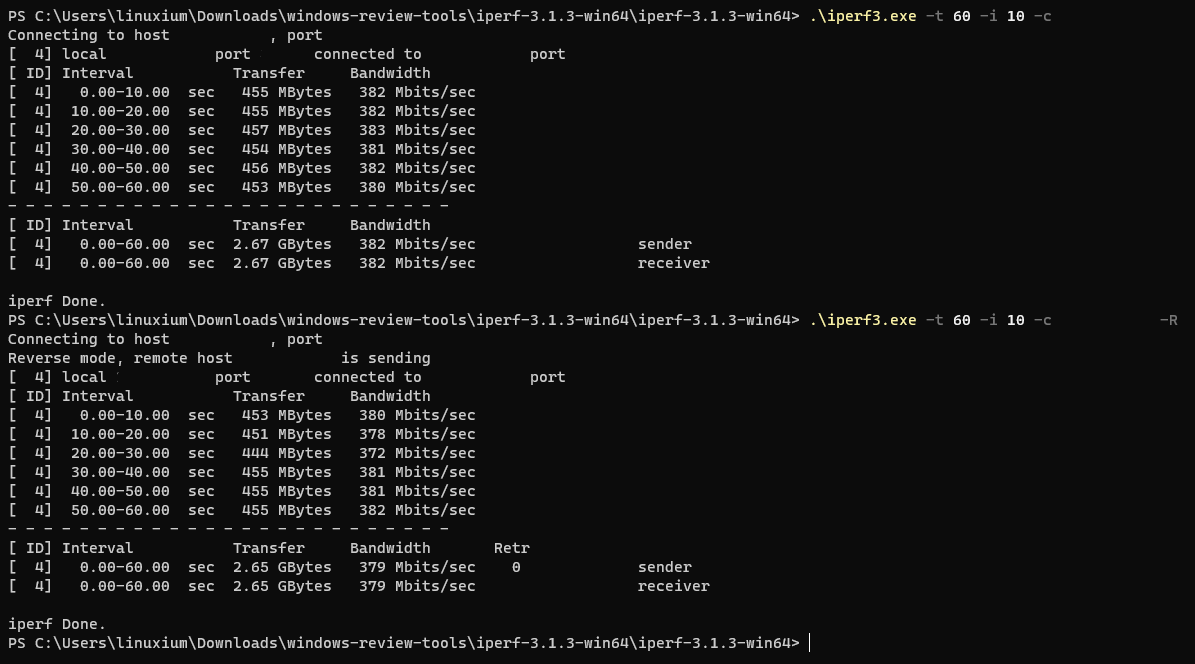

На частоте 5 ГГц скорость загрузки достигла 379 Мбит/с, а выгрузки — 382 Мбит/с:
Тепловые характеристики

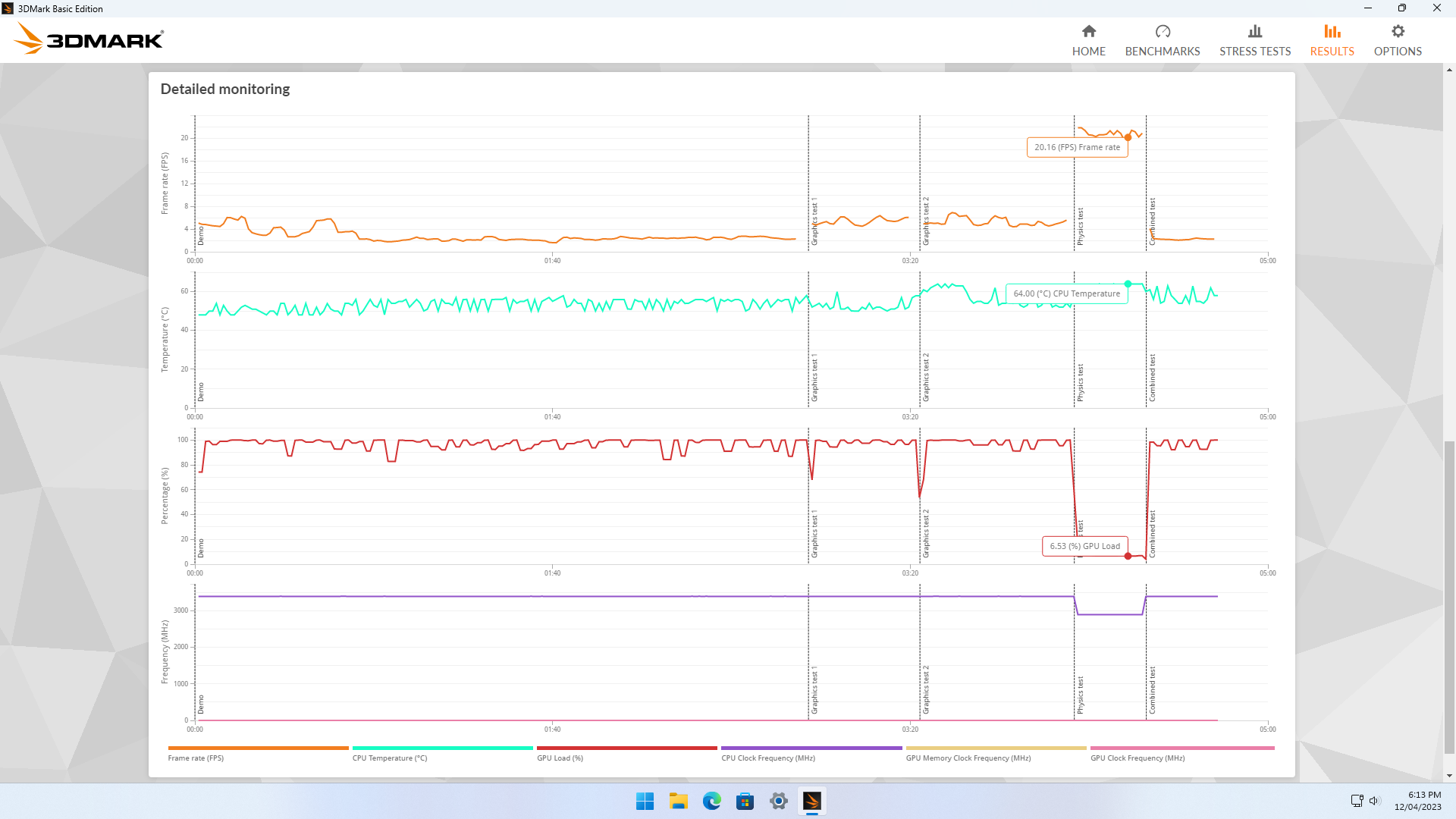

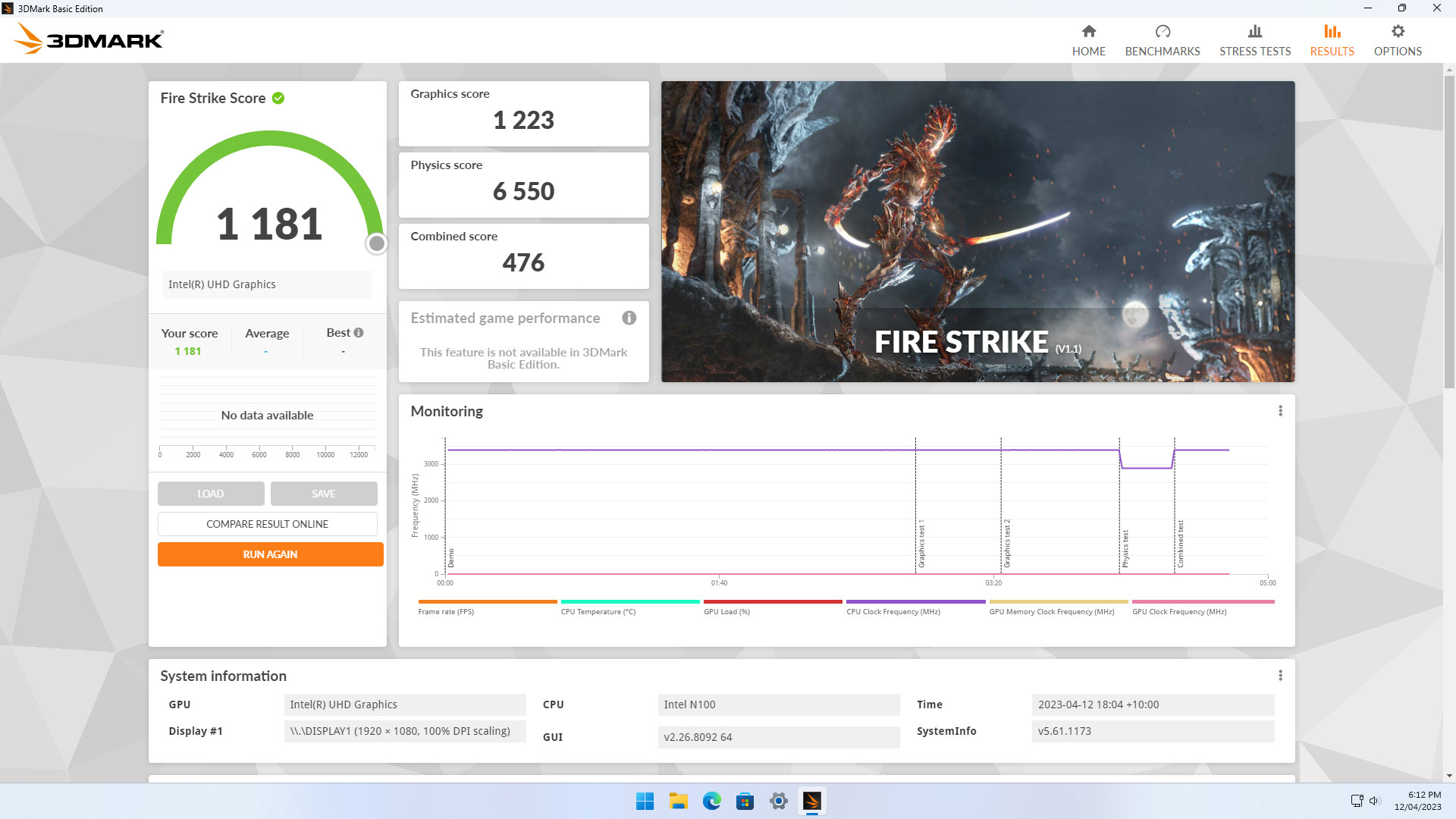

При запуске теста Fire Strike температура CPU достигла пикового значения 64.0°C:
При этом, хотя температура окружающей среды была относительно низкой (15.7°C), верхняя часть устройства нагрелась только до 42.2°C.
Beelink EQ12 оснащен двумя вентиляторами, которые работают очень тихо в обычном режиме. Максимальный зафиксированный уровень шума составил 34.3 дБА — это значение было измерено рядом с устройством во время тестирования.
Тестирование в качестве роутера и NAS

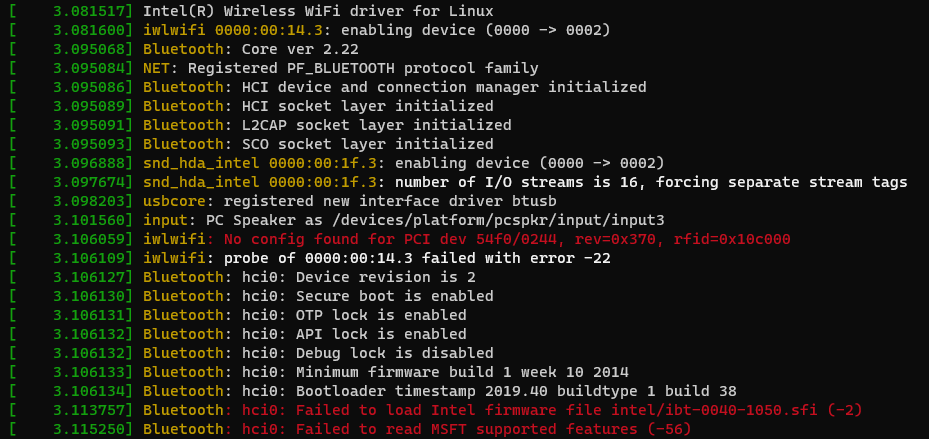

К сожалению, производительность WiFi 6 оказалась ниже, чем у других мини-ПК, что связано с ограничением WiFi-карты: она поддерживает только один передающий и один принимающий поток, что теоретически ограничивает максимальную скорость 600 Мбит/с. Кроме того, данная WiFi-карта плохо поддерживается в Linux, поэтому в ОС, таких как Ubuntu и Debian, отсутствует поддержка WiFi и Bluetooth.
Обновление от 8 июля 2023: Теперь можно активировать WiFi и Bluetooth на Beelink EQ12 и других мини-ПК с модулем Intel AX101 .

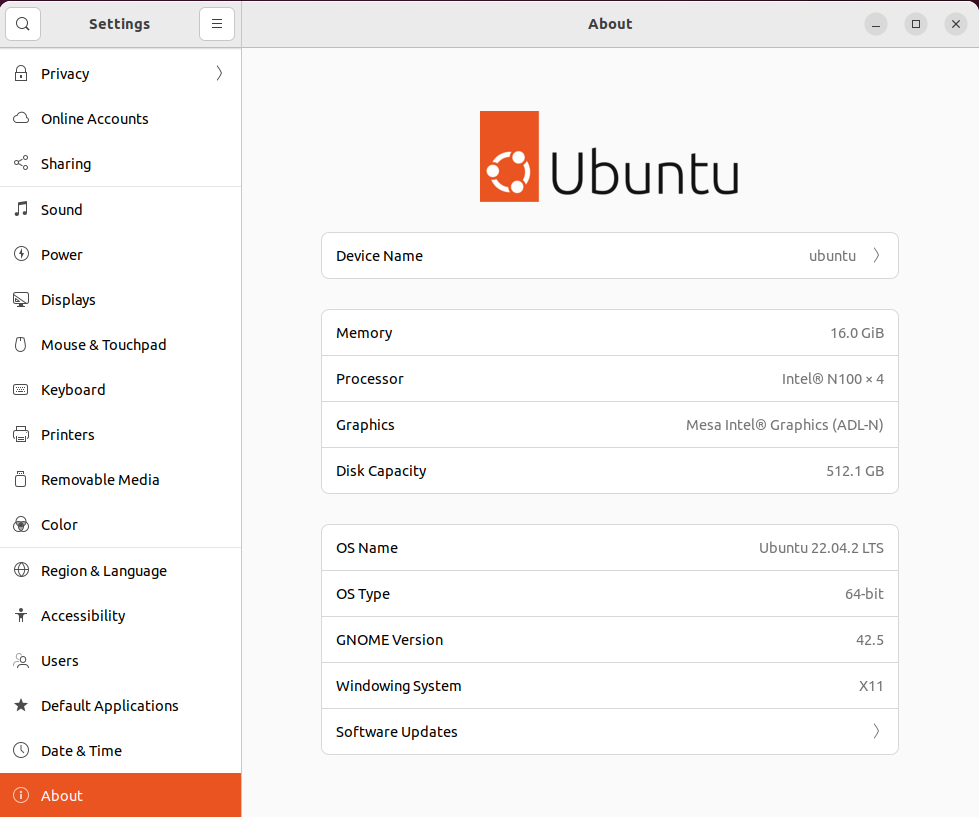

Помимо этой проблемы, тестирование с использованием Ubuntu 22.04.2 Live USB…

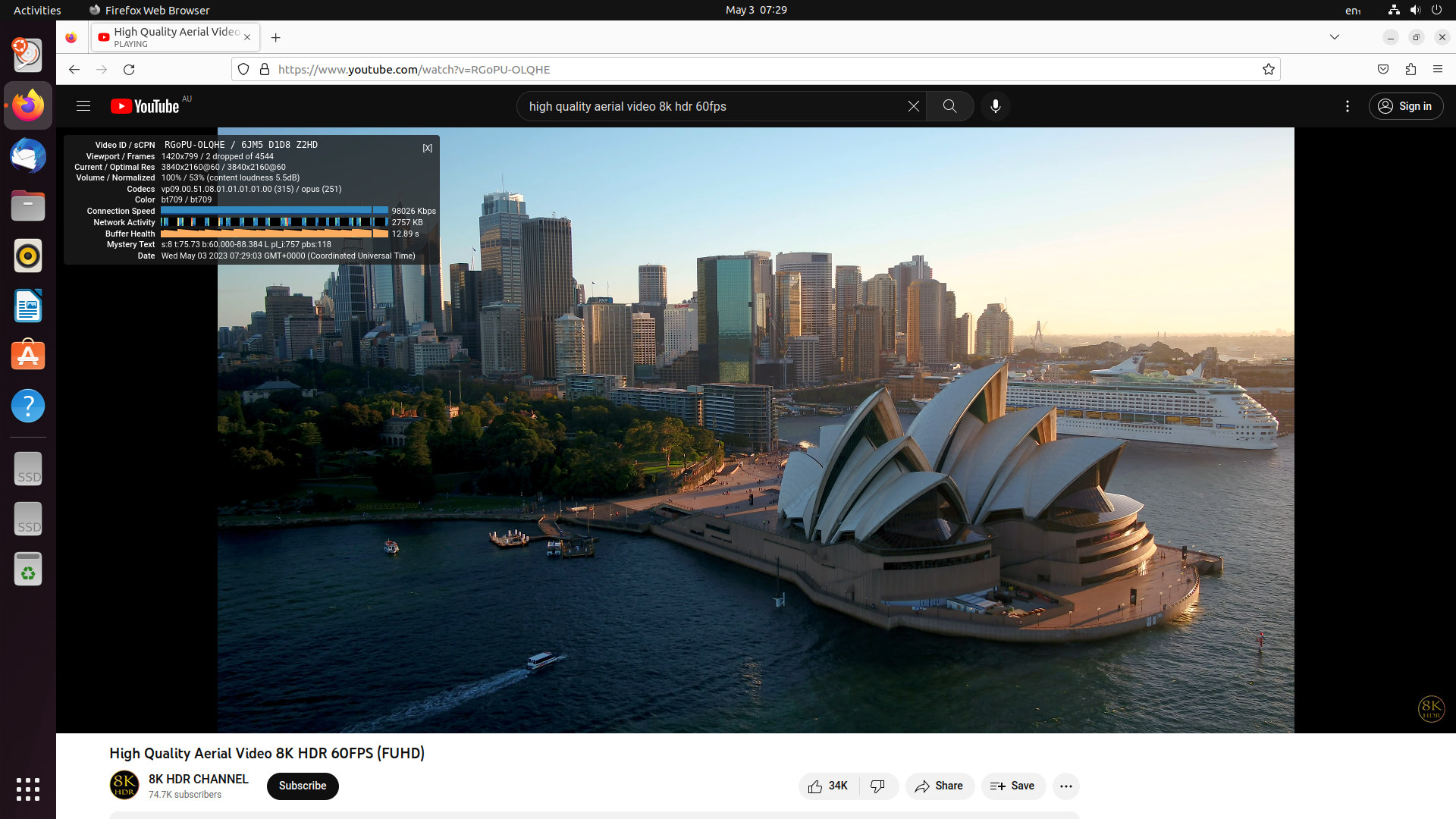

…подтвердило, что все остальные функции работают нормально, включая воспроизведение видео до 4K 60 FPS в Firefox:
Таким образом, Beelink EQ12 можно использовать в типичных сценариях для мини-ПК, за исключением работы WiFi под Linux.

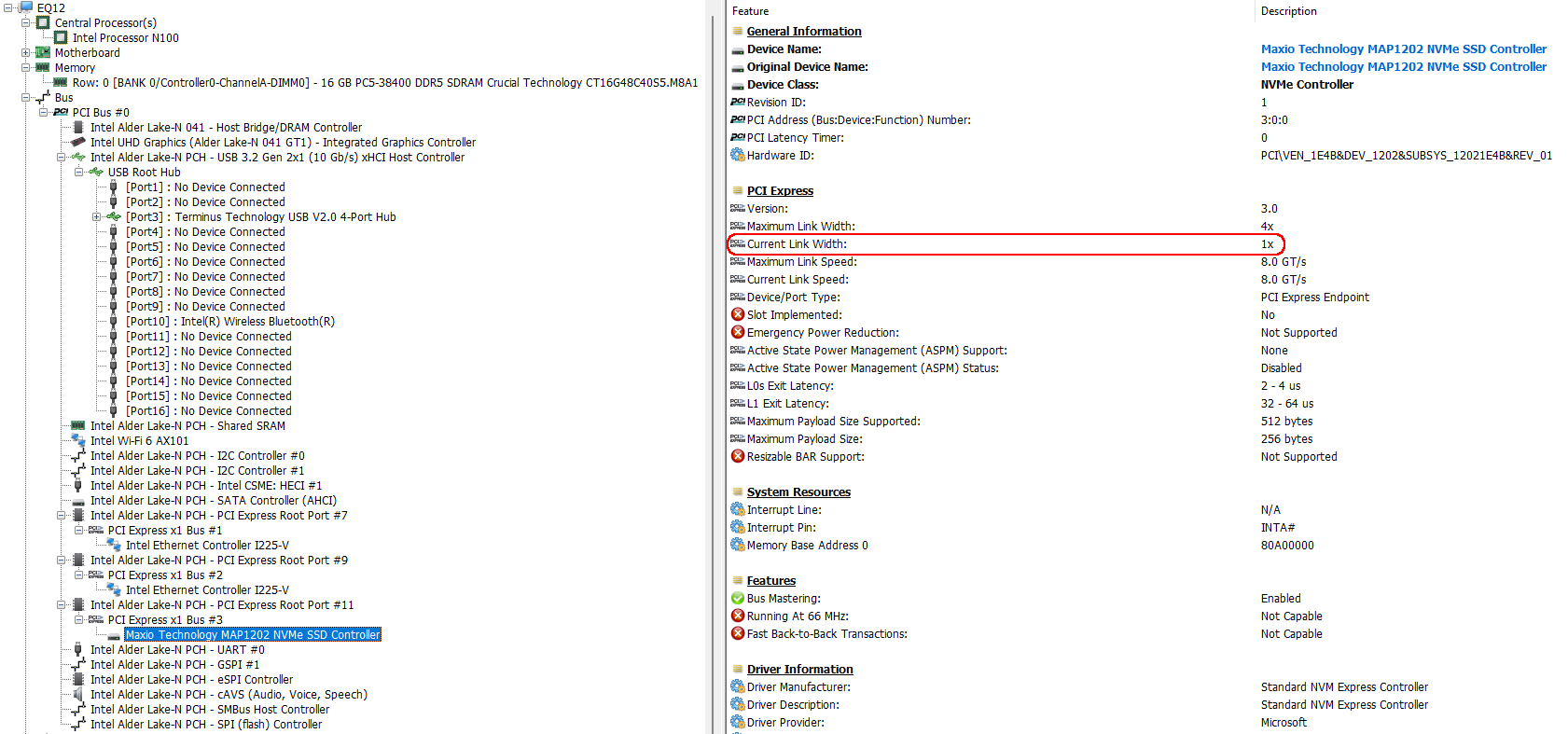

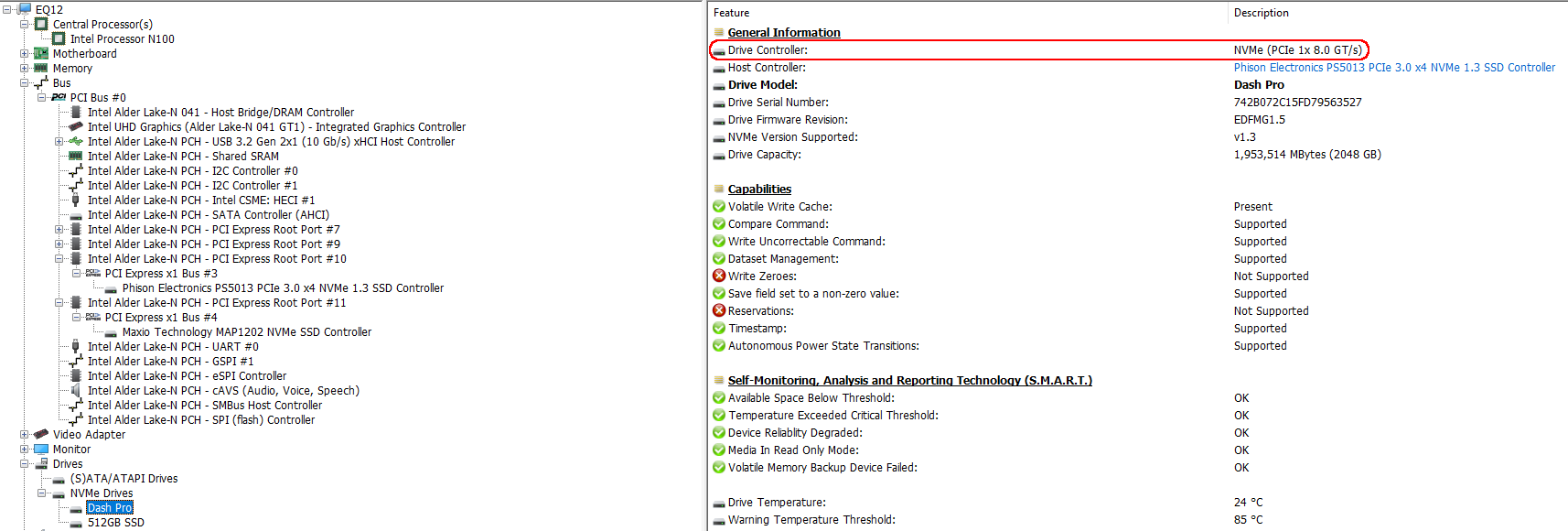

Однако есть еще одно небольшое ограничение: NVMe-накопитель работает на PCIe 3.0 и использует только одну линию для передачи данных:
Это фактически ограничивает скорость M.2-накопителя значением чуть ниже 1 ГБ/с, что видно по результатам CrystalDiskMark выше.
Одним из ключевых преимуществ EQ12 являются два порта Ethernet 2.5 Гбит/с, что делает его потенциально пригодным для использования в качестве NAS.

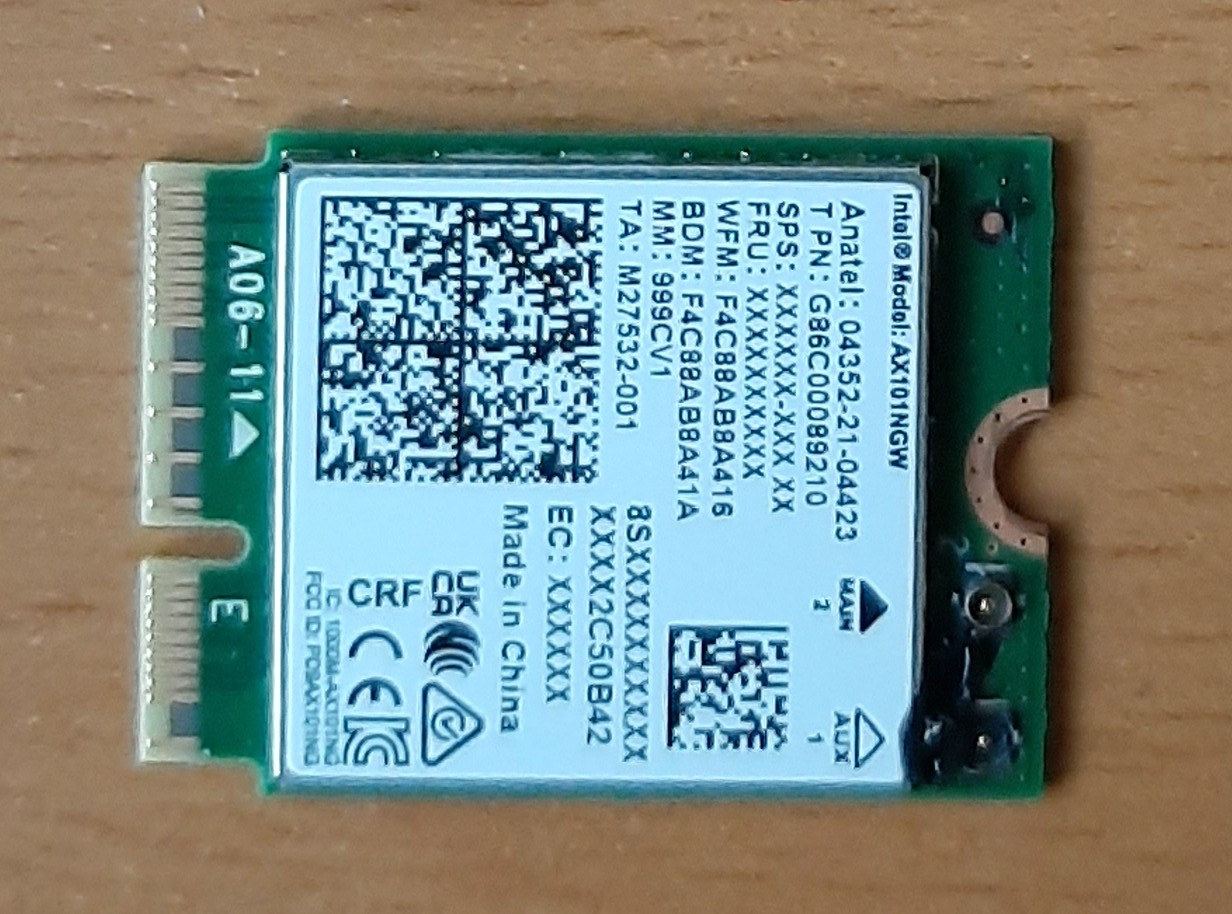

При детальном рассмотрении WiFi-карты, «не поддерживаемой в Linux», которая расположена под NVMe M.2 2280, видно, что физически это карта M.2 2230 с ключом «E»:

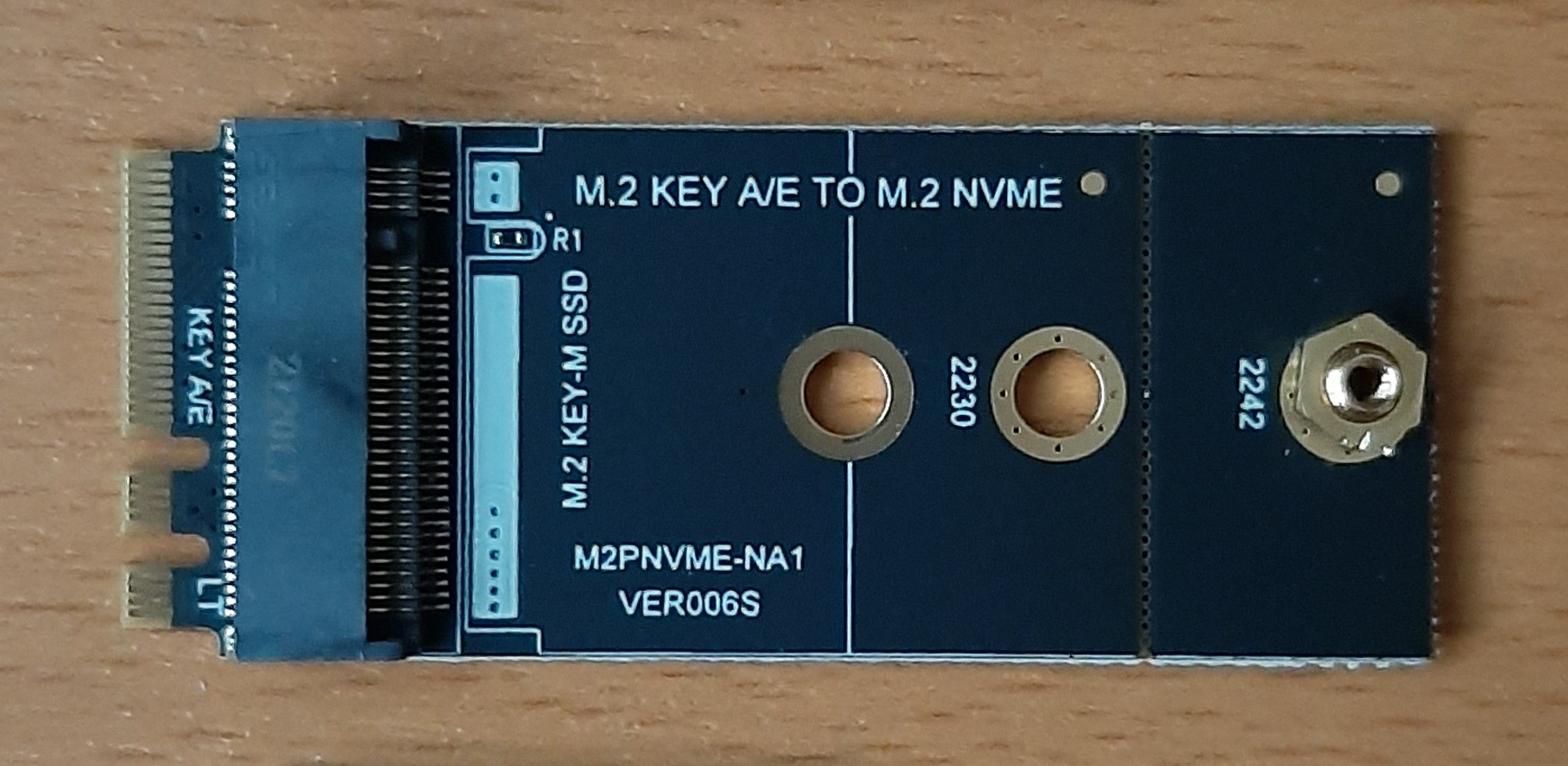

Карту можно заменить на адаптер M.2 Key A/E — M.2 Key M (NVMe), который также стоит очень дешево:

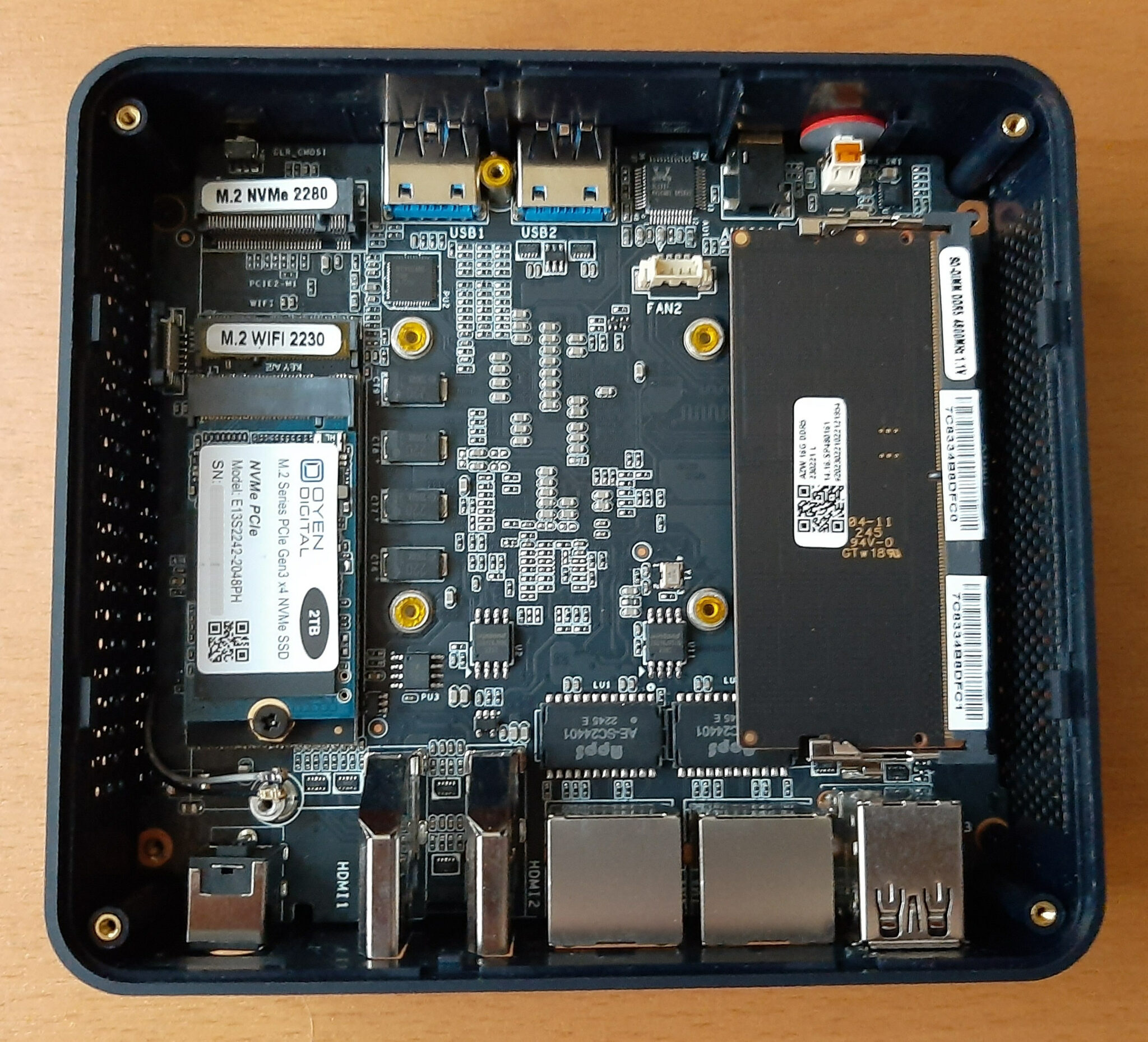

и если обрезать его до длины 42 мм, он сможет поддерживать накопитель NVMe M.2 2242:

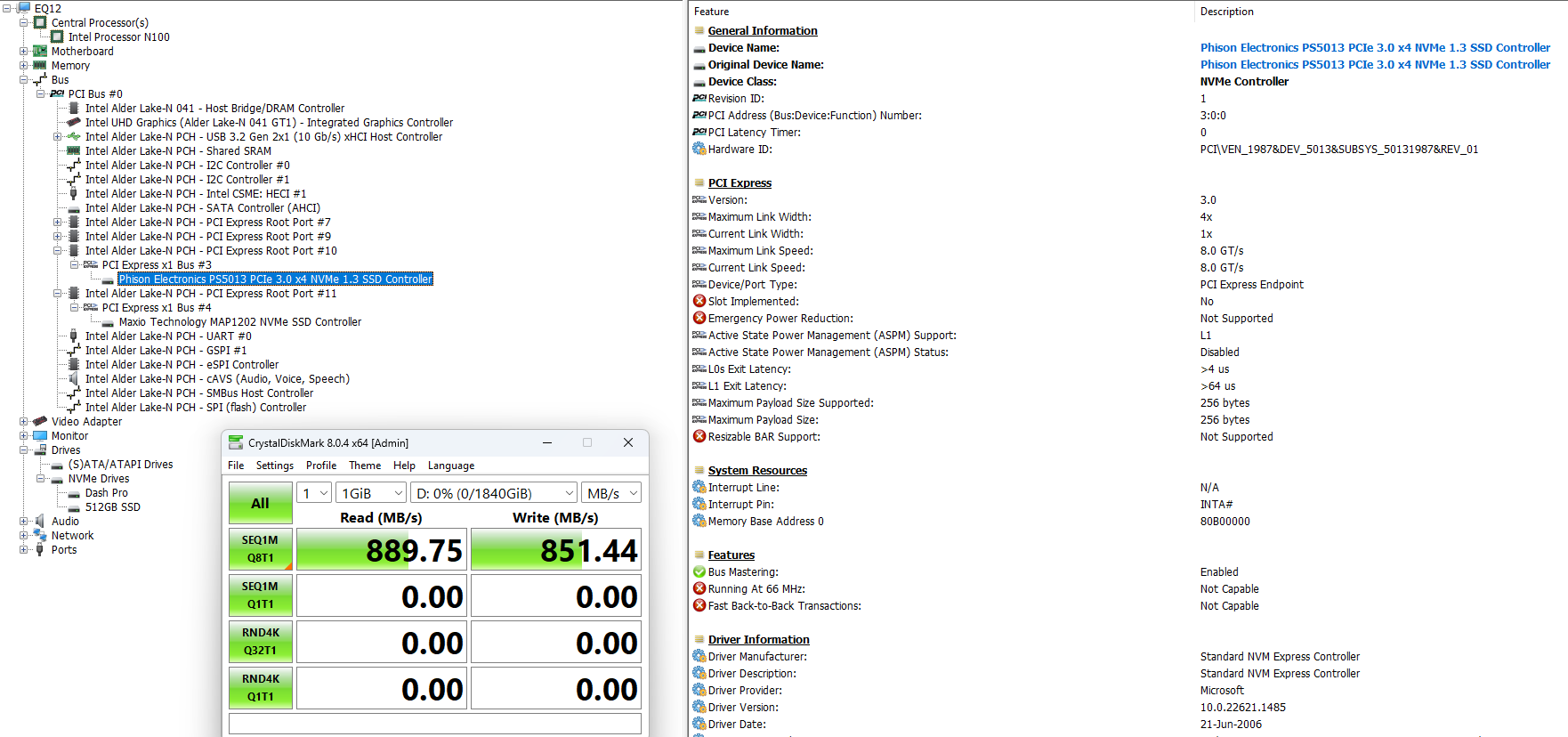

который затем будет работать как PCIe 3.0 с одной линией для пропускной способности:
и обеспечит аналогичную производительность оригинальному накопителю NVMe M.2, который можно установить сверху:
Затем можно установить ОС для хранения данных, такую как TrueNAS CORE, чтобы использовать устройство в качестве NAS.
Однако, требовалось использовать устройство как NAS в собственной сети, что фактически означало необходимость его использования в качестве роутера. Для этого обычно устанавливаются PROXMOX, pfSense и TrueNAS. Также важно было сохранить Windows в режиме двойной загрузки, что возможно только при ручном разделении дисков во время установки Debian с последующим добавлением пакетов PROXMOX:

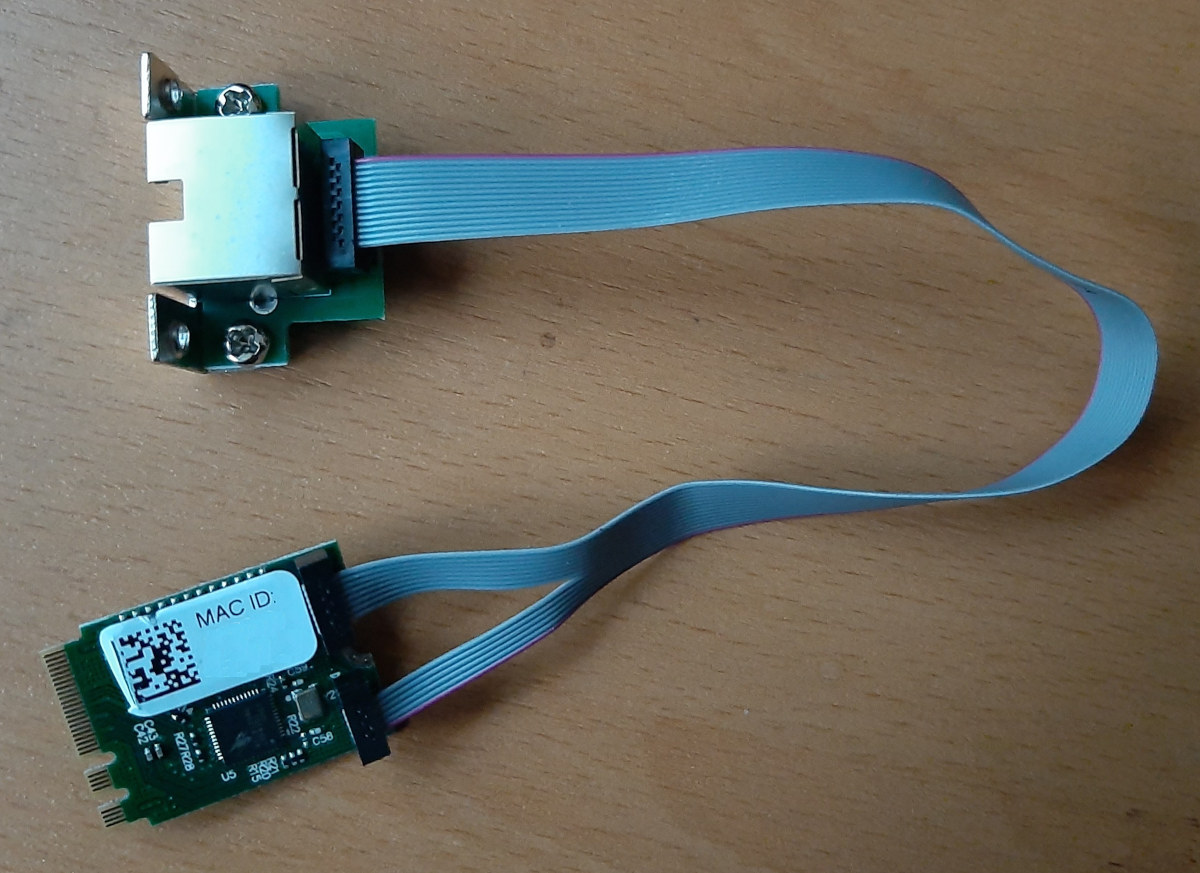

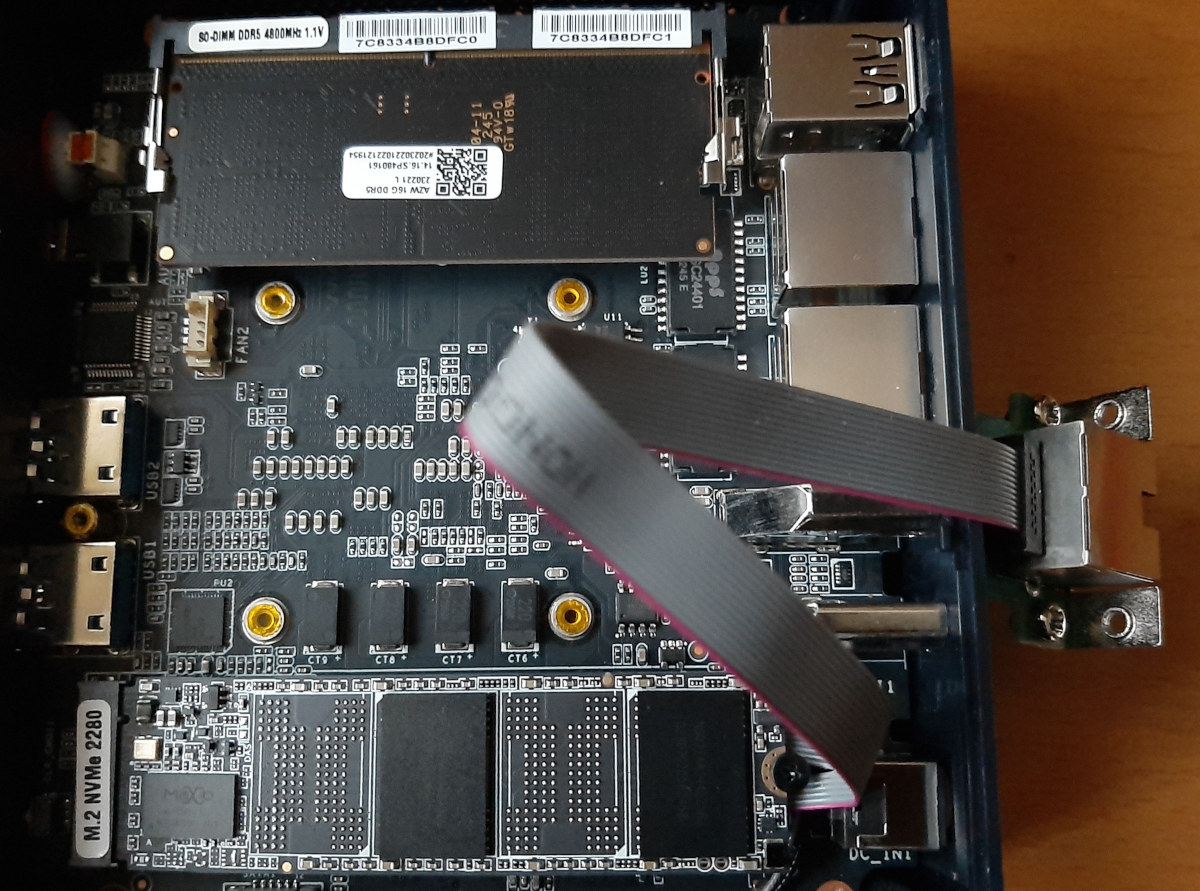

Еще один полезный вариант при использовании устройства в качестве NAS — дополнительный Ethernet-порт. Для этого WiFi-карта была заменена на адаптер M.2 Key A/E — 2.5 гигабитный Ethernet с контроллером Realtek RTL8125:
Оригинальный накопитель NVMe M.2 2280 можно установить сверху:

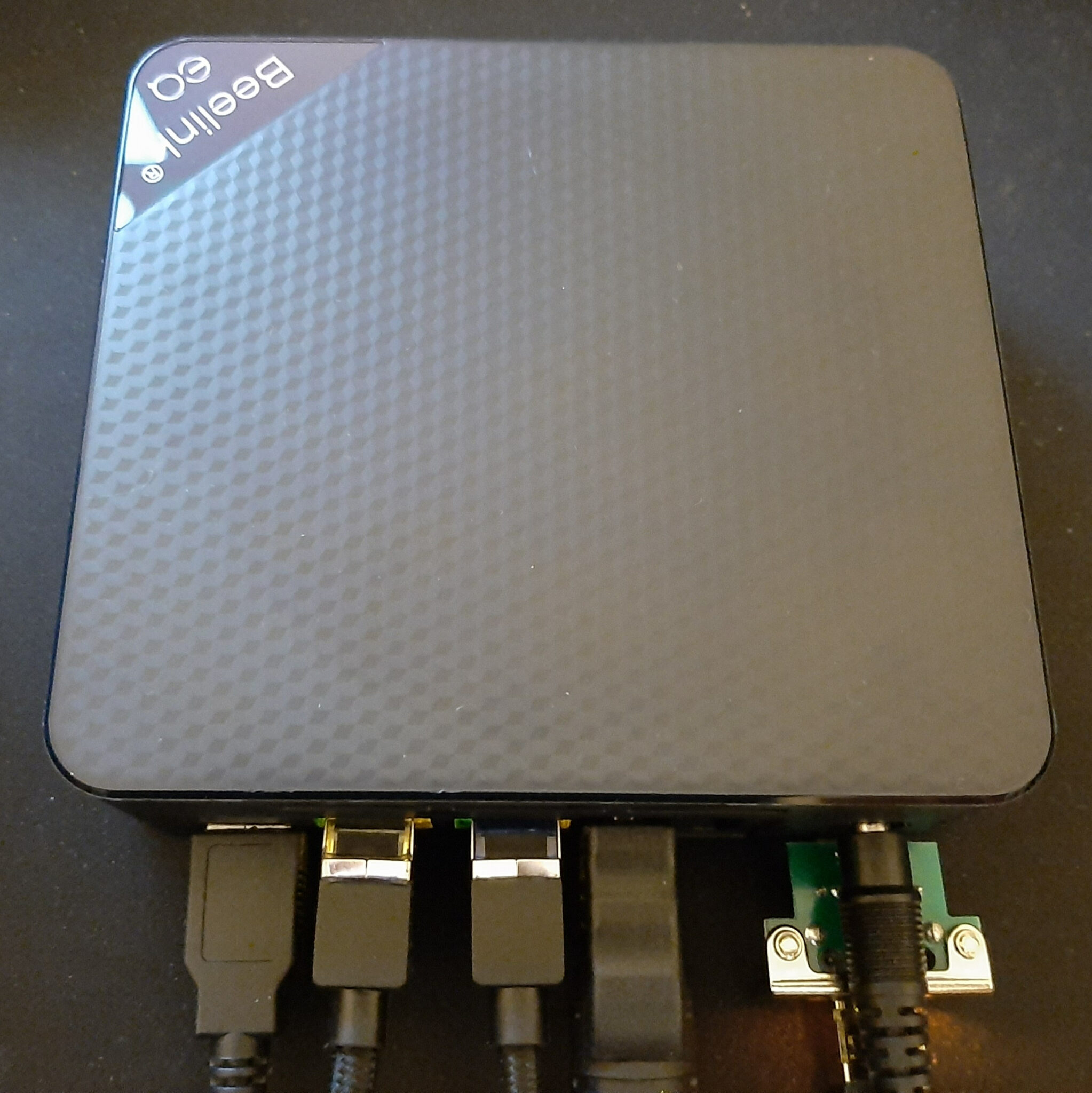

и при замене нижней крышки результат выглядит аккуратнее, чем некоторые конфигурации eGPU:

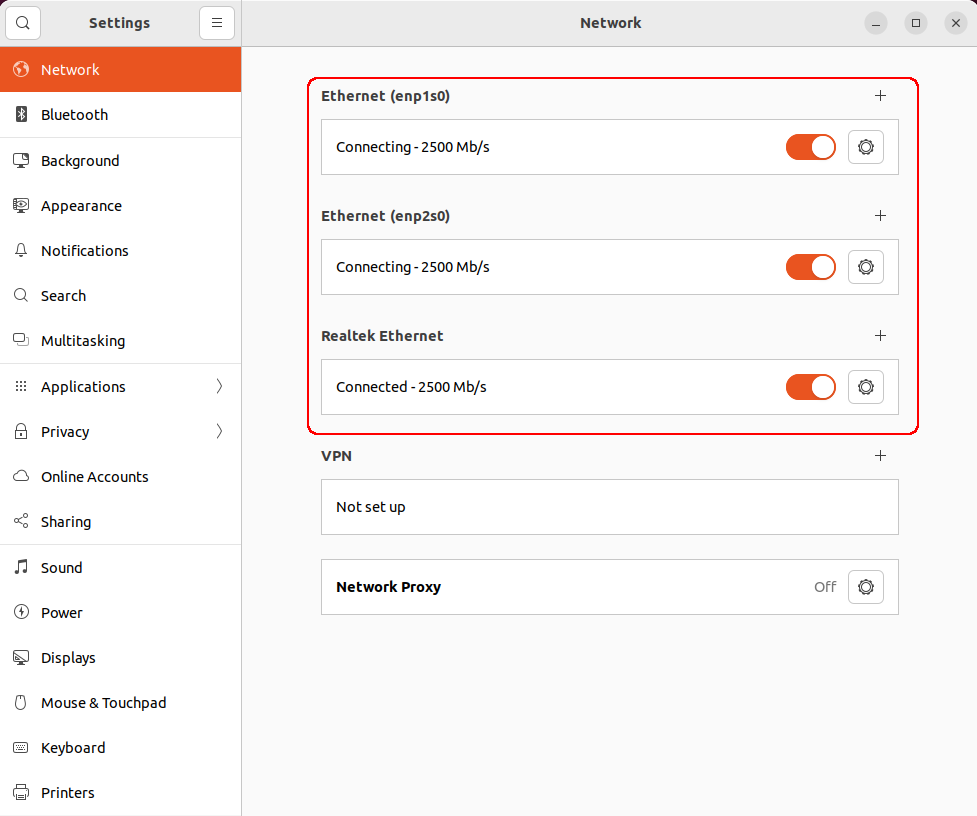

В ОС Linux, например Ubuntu, теперь доступны три 2.5 гигабитных Ethernet-порта:

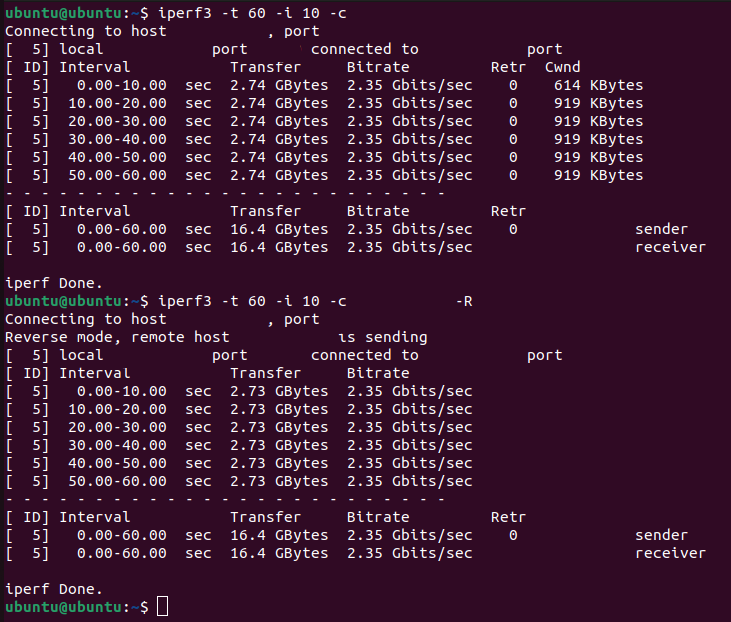

каждый из которых обеспечивает среднюю скорость 2.35 Гбит/с:
аналогично в FreeBSD (TrueNAS VM):
Добавить дополнительные 2.5 гигабитные Ethernet-порты без отказа от заменяемого накопителя NVMe M.2 2242 можно проще, используя адаптер USB — 2.5GbE на базе чипа Realtek RTL8156B(G) , который сейчас относительно дешев. Такое решение также полезно, если нужно сохранить оригинальную WiFi-карту для Windows:

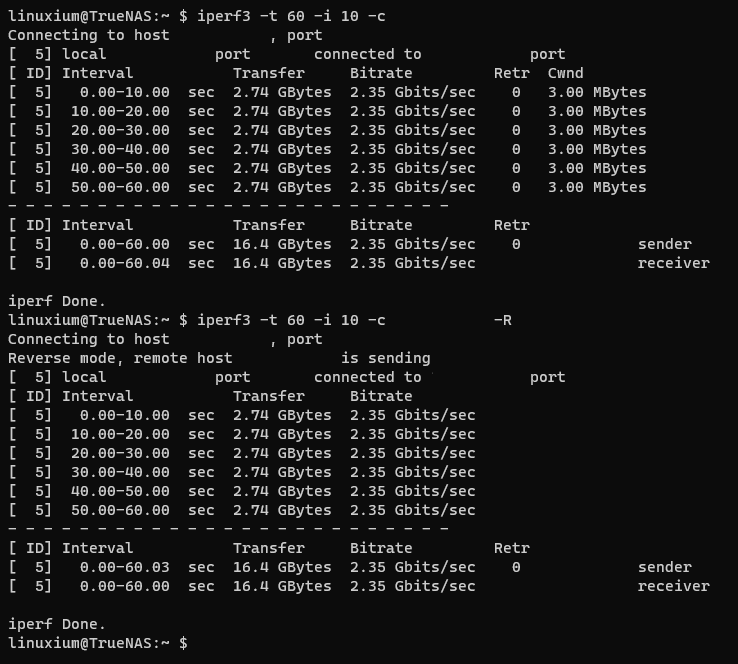

В Unix-подобных ОС производительность снова составила в среднем 2.35 Гбит/с:

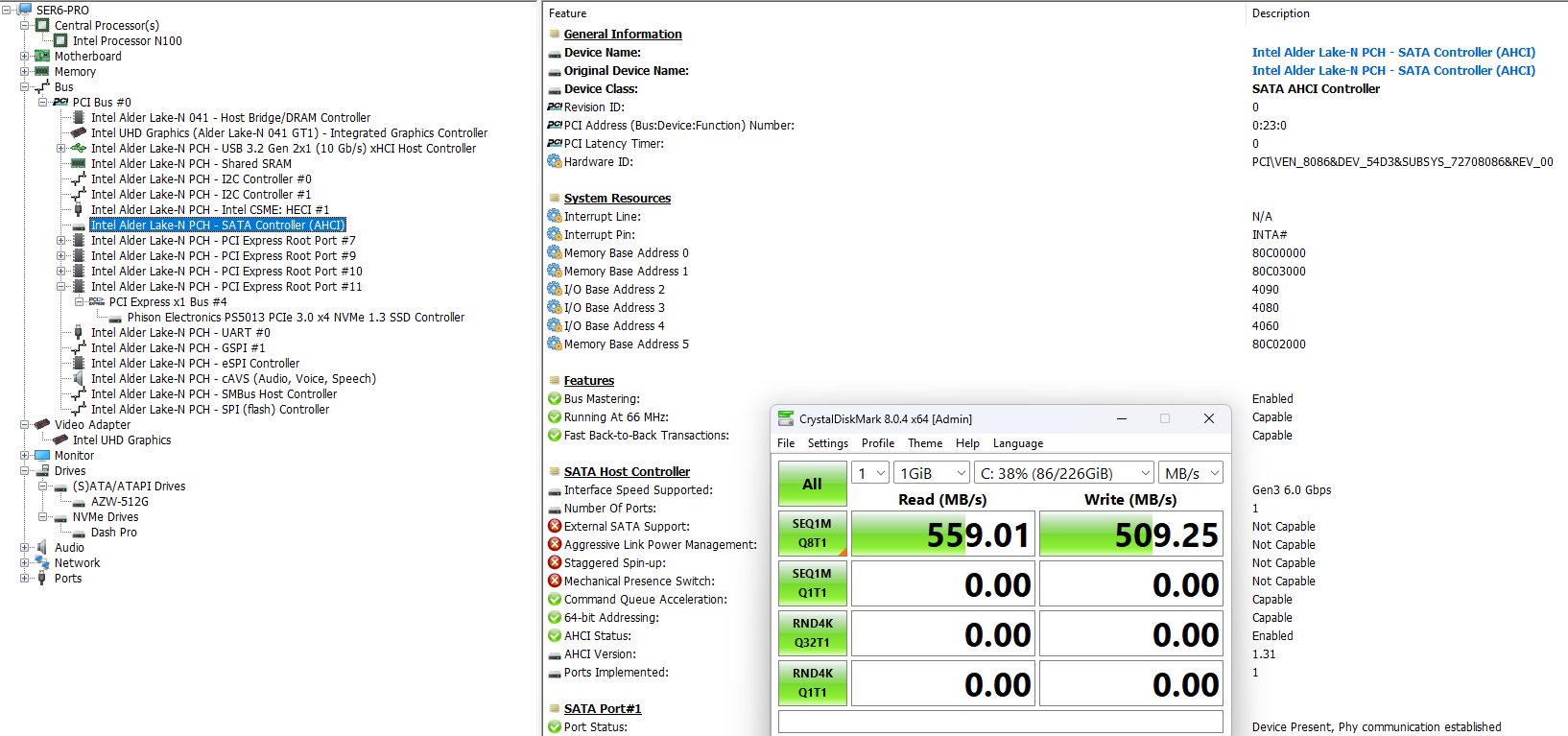

Наконец, Beelink EQ12 позволяет добавить 2.5-дюймовый SATA-накопитель в основание устройства. С помощью утилиты ‘dd’ оригинальный накопитель NVMe M.2 2280 с Windows был скопирован на SATA M.2 2280, который был помещен в адаптер M.2 SSD — 2.5-дюймовый SATA. Затем адаптер был установлен в устройство:

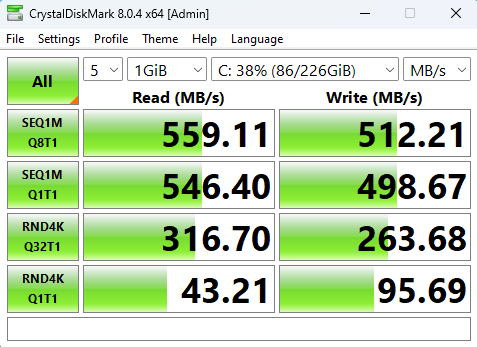

Производительность SSD ниже, чем у NVMe, но остается приемлемой для использования в NAS:
В итоговой конфигурации WiFi-карта была заменена на накопитель NVMe M.2 2242, а дополнительное хранилище обеспечил SATA SSD. На устройство была установлена PROXMOX с виртуальными машинами pfSense и TrueNAS для оценки производительности.

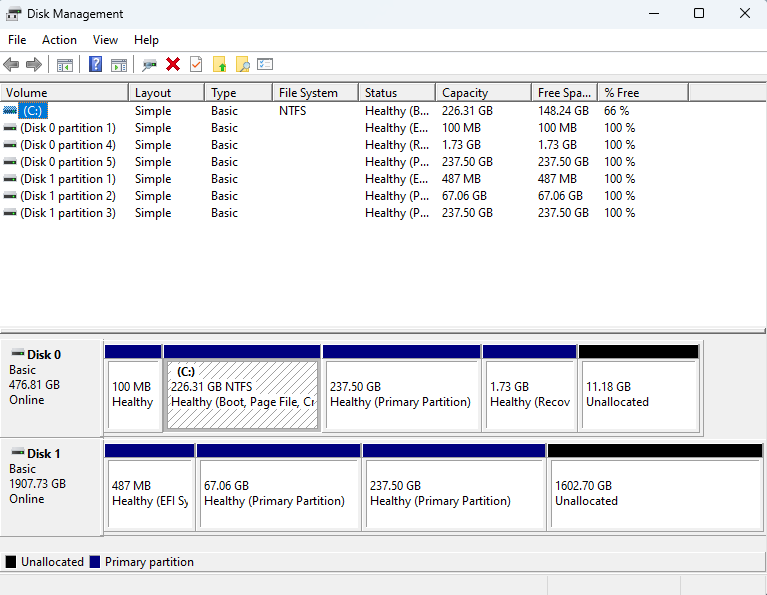

При установке PROXMOX, начавшейся с Debian 11 (Bullseye), важно внимательно отнестись к ручному разделению дисков. Первым шагом было уменьшение раздела Windows, чтобы выделить место для TrueNAS. Для виртуальных машин выделено 8 GiB для pfSense и 32 GiB для TrueNAS. Также было выделено 24 GiB для корневой файловой системы PROXMOX и 8 GiB для подкачки, что в сумме требует 72 GiB в LVM. Однако в процессе произошла путаница между гигабайтами (GB) и гибибайтами (GiB), поэтому в PROXMOX виртуальные машины отображаются как 8.59 и 34.36 GB (т.е. 8 и 32 GiB):

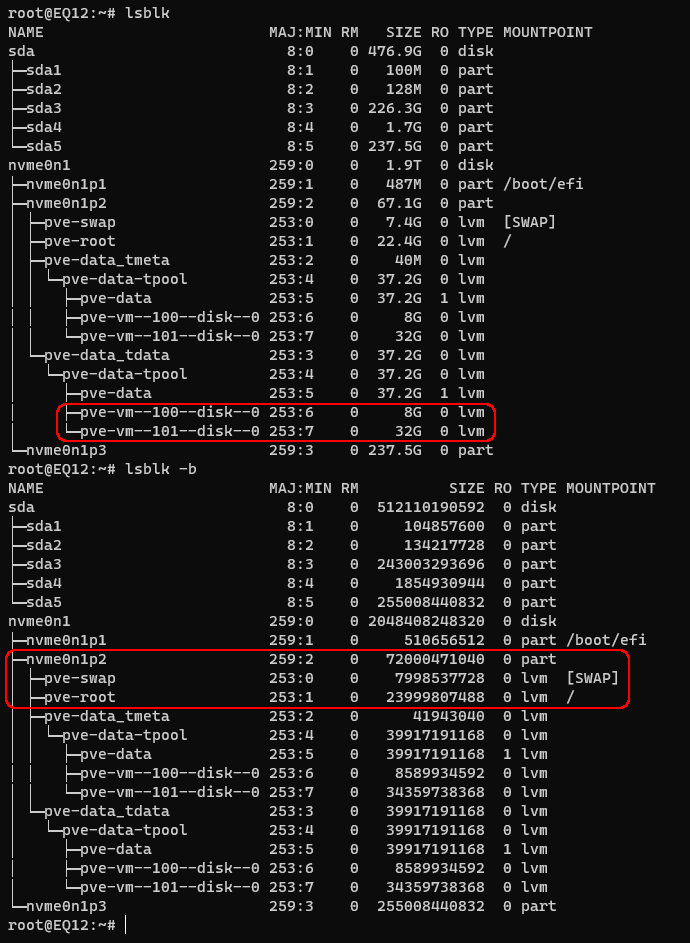

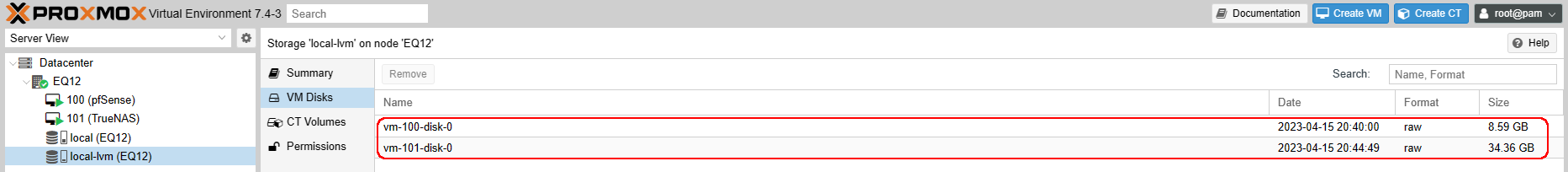

а в Debian (ОС PROXMOX) команда ‘lsblk’ показывает корректные значения 8 и 32 GiB, но разделы, вероятно, были созданы в гигабайтах (GB):

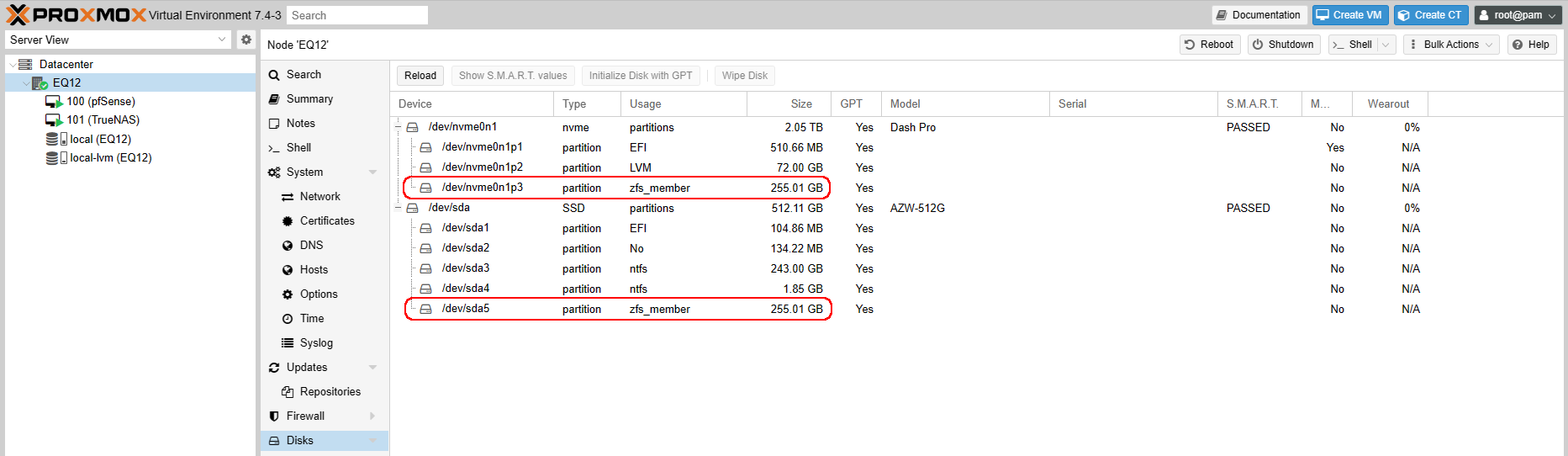

Основная причина наличия двух дисков в PROXMOX:

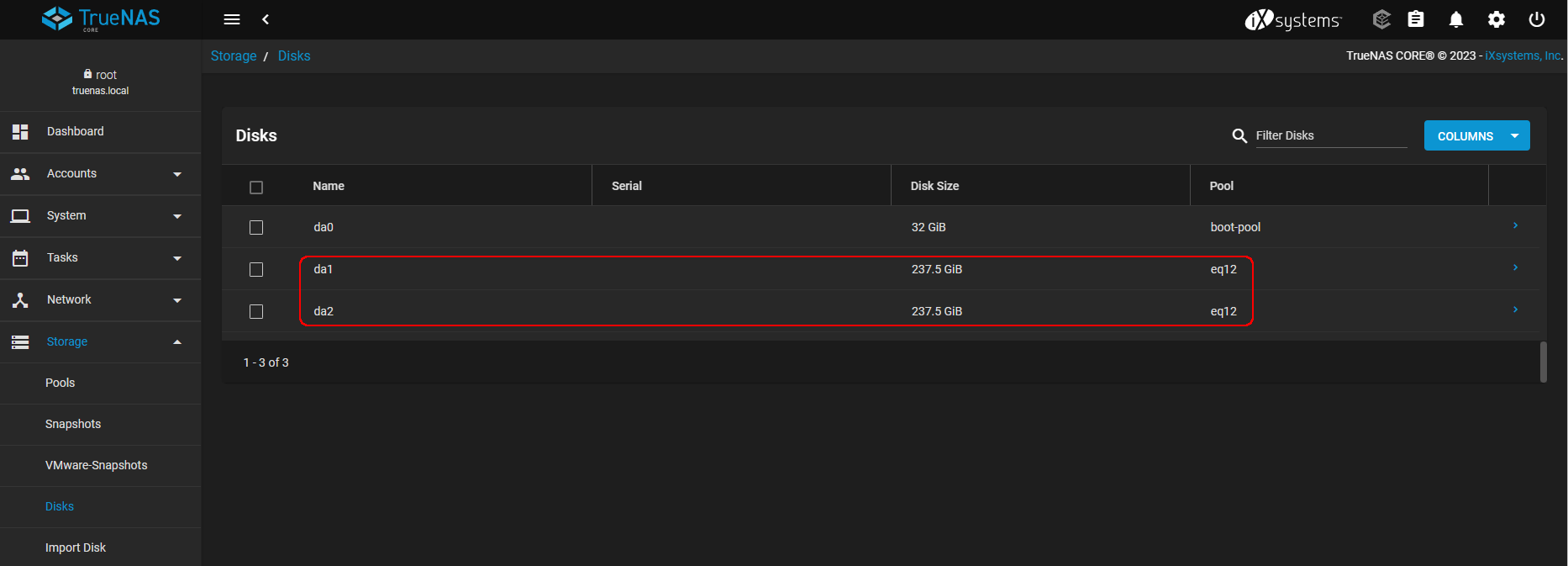

— возможность передать раздел каждого из них в TrueNAS:

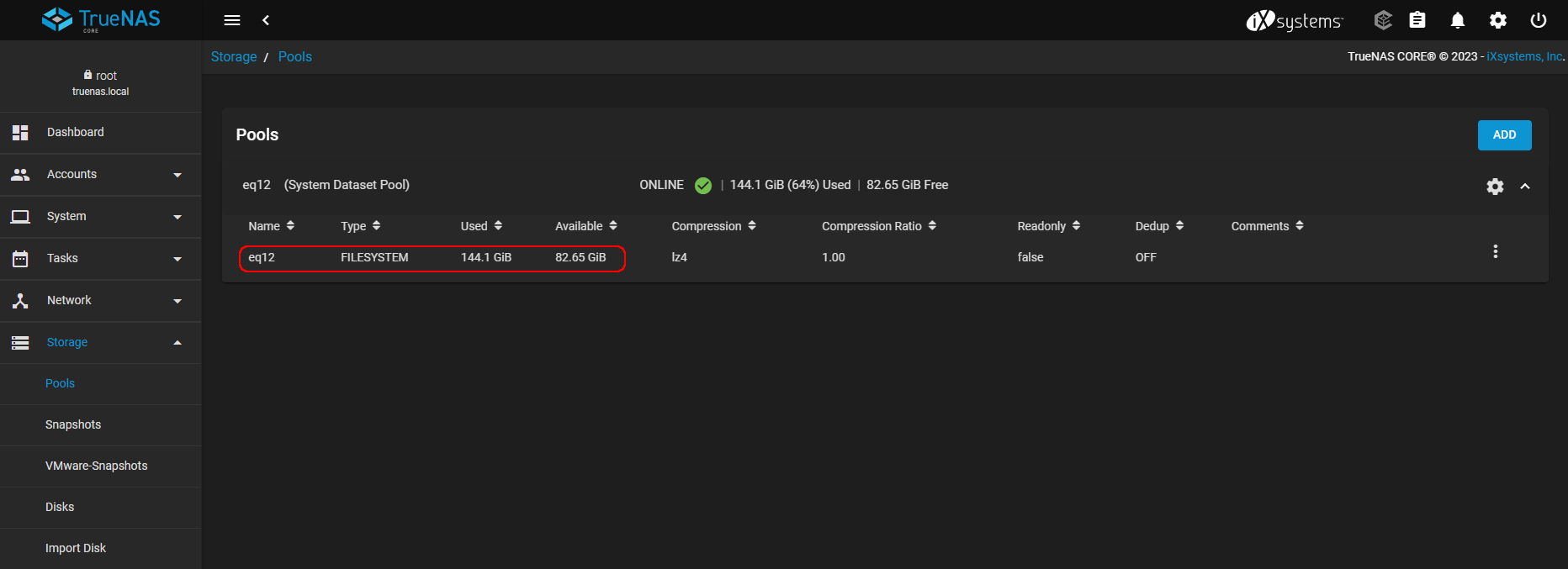

чтобы использовать возможности зеркалирования между двумя накопителями при создании пула хранения:
Для виртуальных машин pfSense выделено 4 GiB памяти и 2 процессора (1 сокет, 2 ядра), а TrueNAS — 12 GiB памяти и 2 процессора (1 сокет, 2 ядра). 4 + 12 GiB ≠ 16 GB, но такова маркетинговая логика памяти!

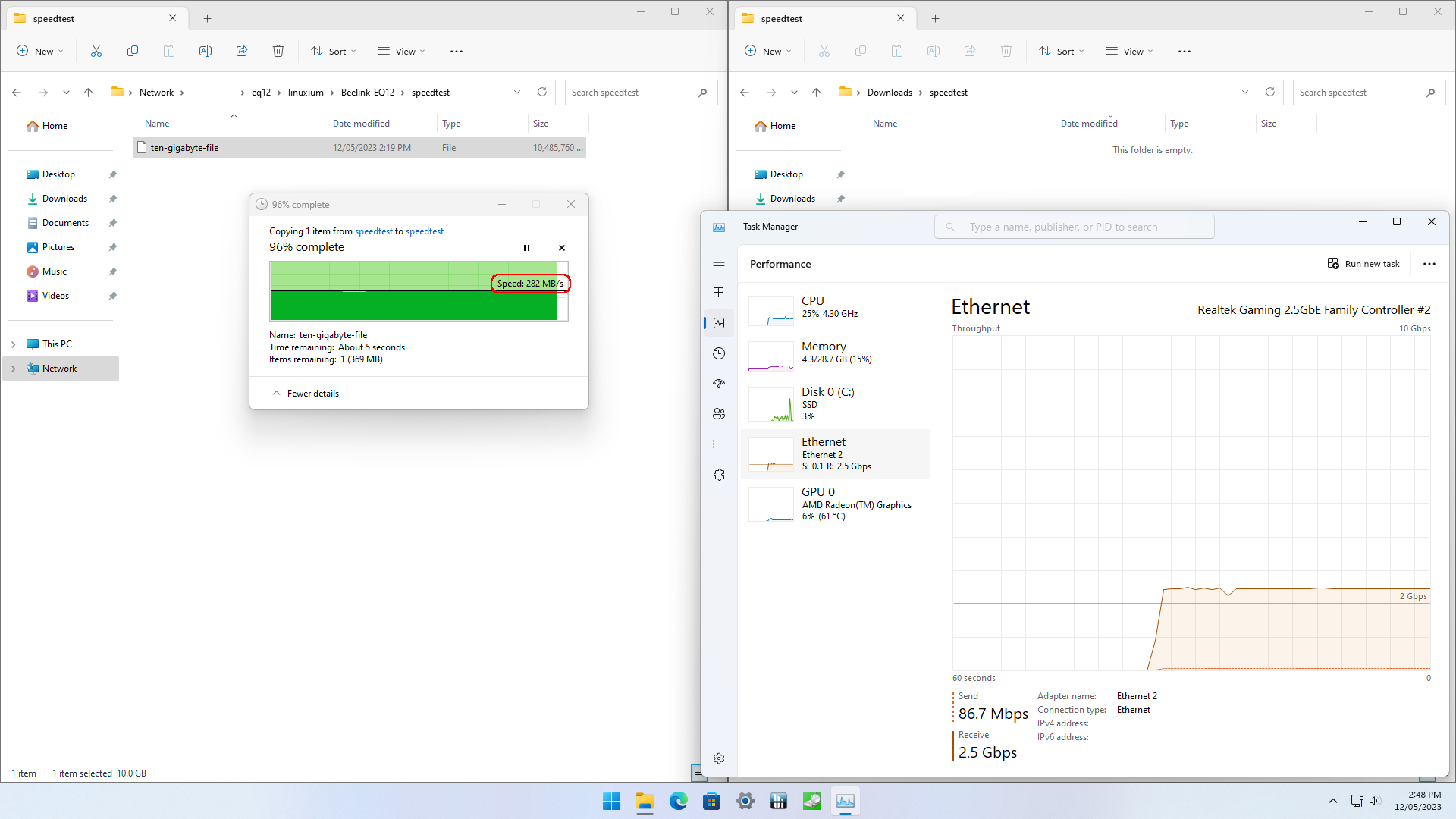

Первый тест производительности: ПК в той же подсети, что и Beelink EQ12, загружал файл размером десять гигабайт (гибибайт) с NAS со средней скоростью 282 МБ/с.

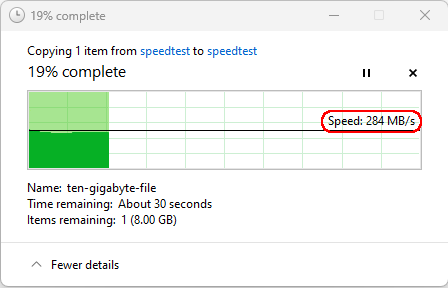

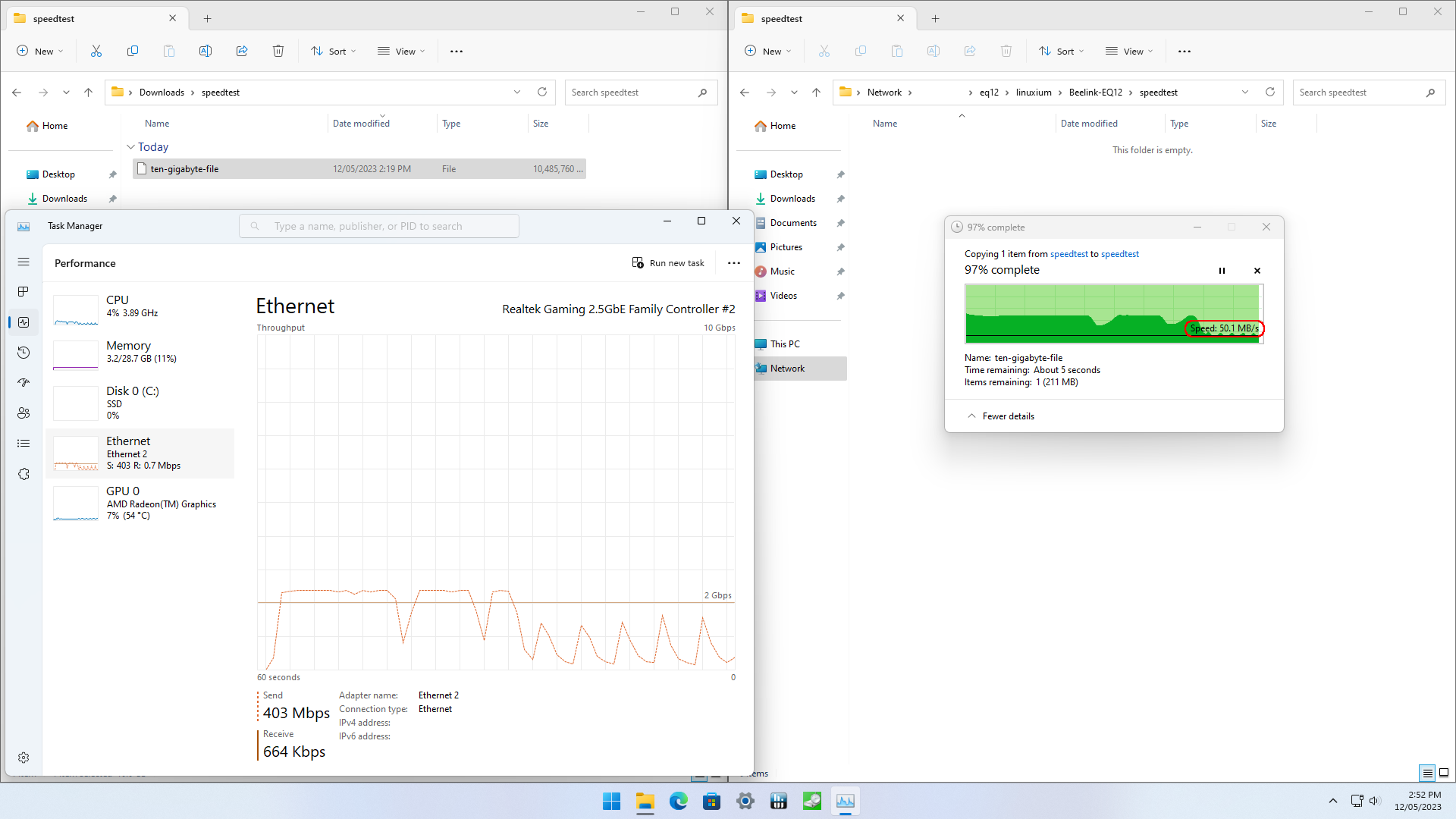

Загрузка файла началась с аналогичной скорости:
но затем скорость значительно снизилась к концу:
вероятно, из-за задержек при сжатии и записи, вызванных ограничениями кэширования.
Для имитации реального использования NAS был создан скрипт, копирующий двухгибибайтный файл на NAS каждую минуту.

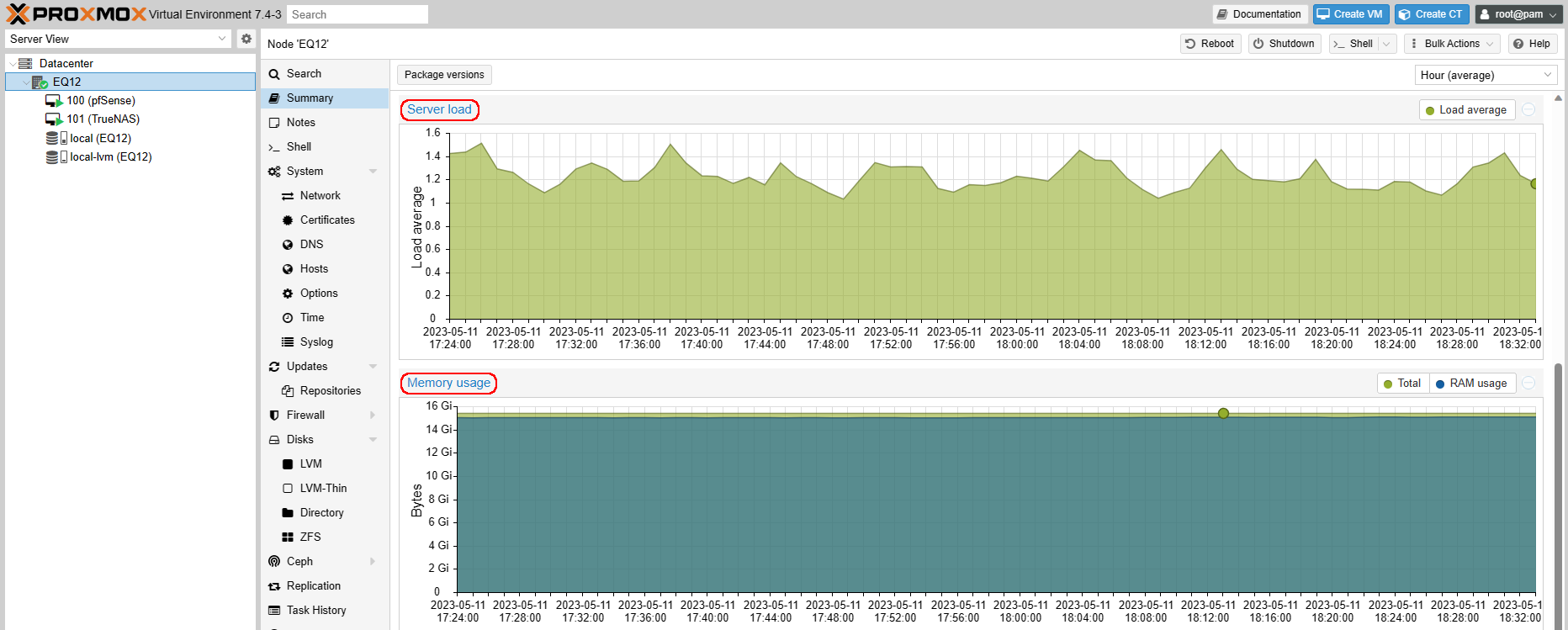

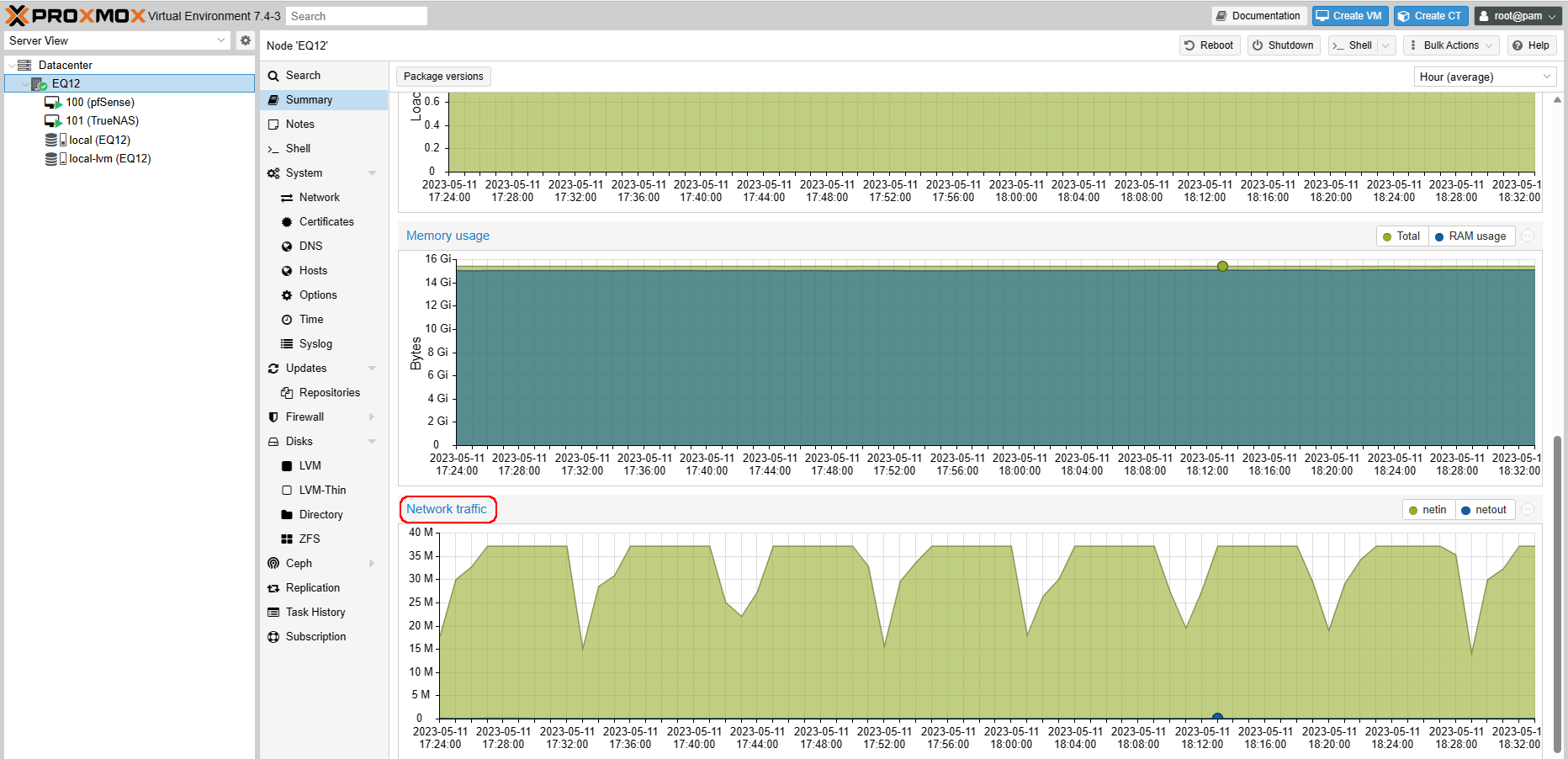

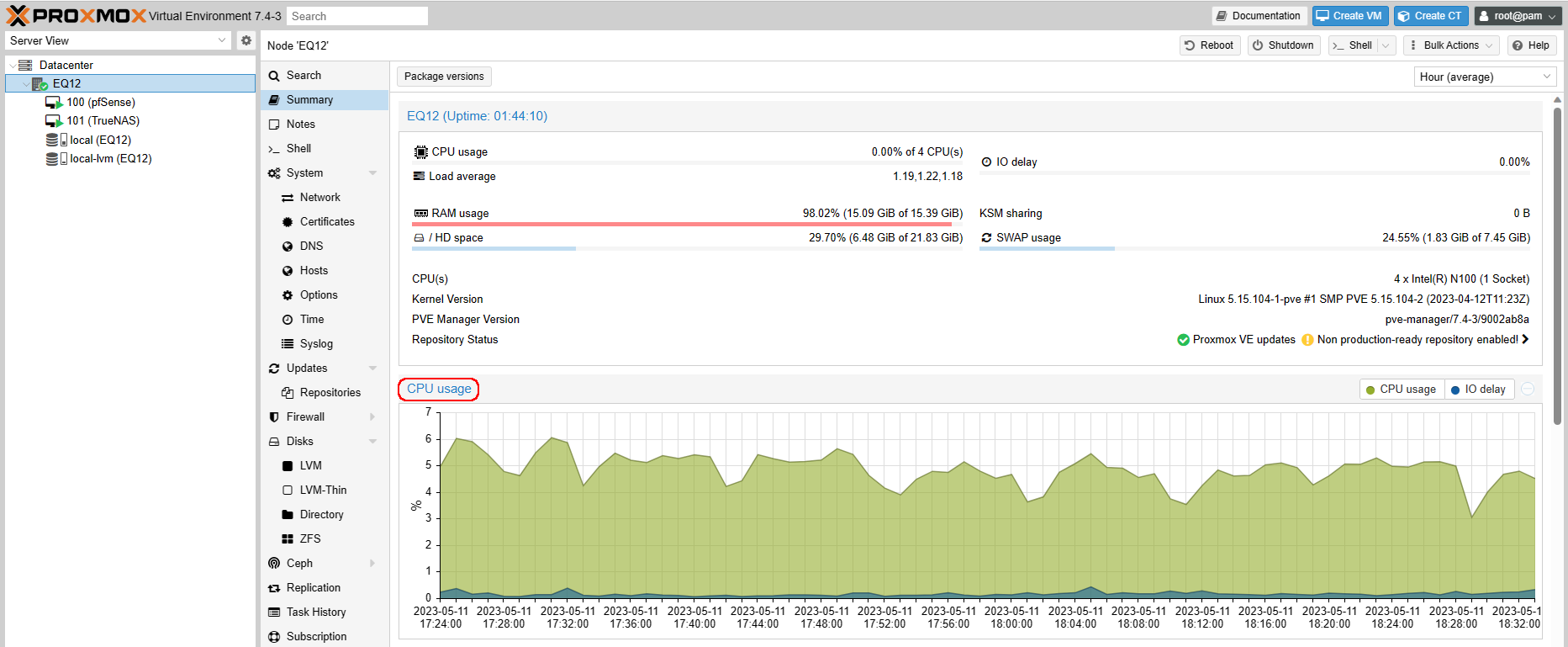

Статистика PROXMOX (загрузка CPU, сервера, использование памяти и сетевого трафика):
показывает, что нагрузка на Beelink EQ12 невелика, и устройство легко справляется.

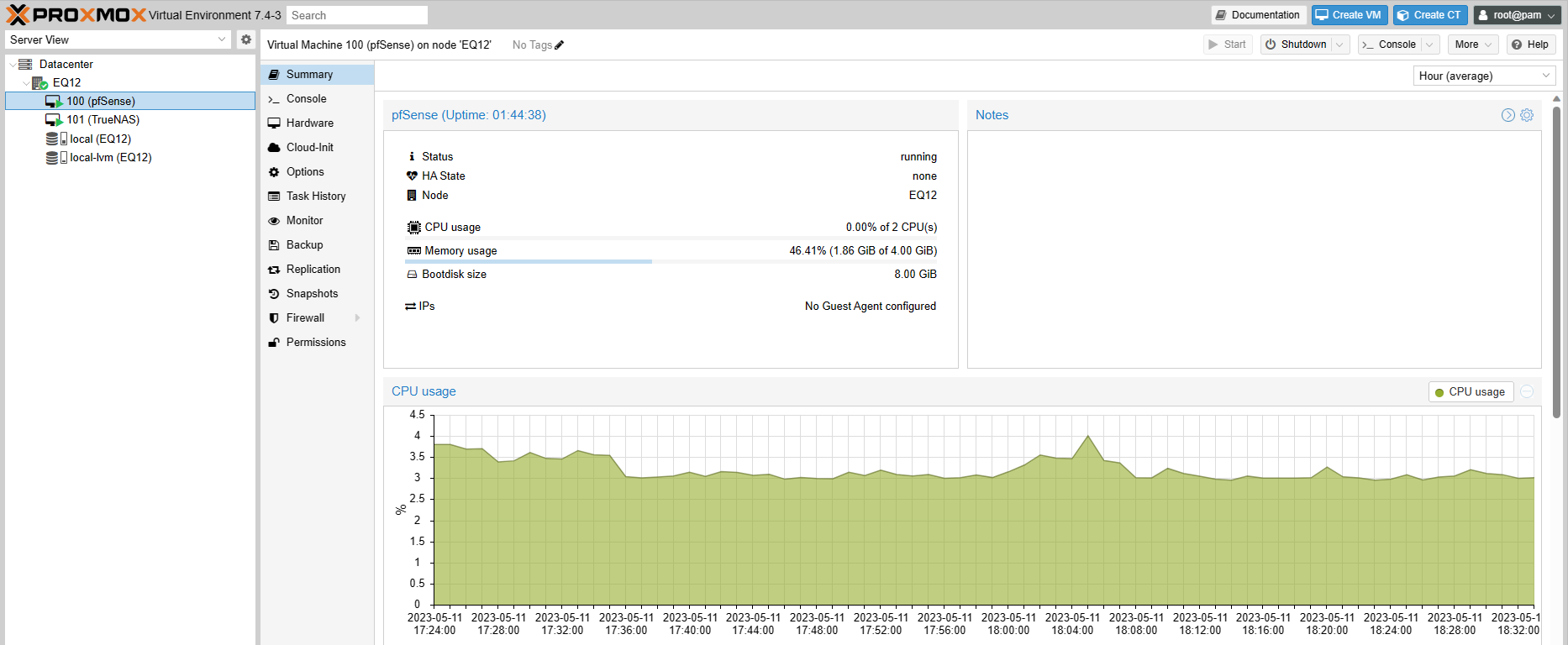

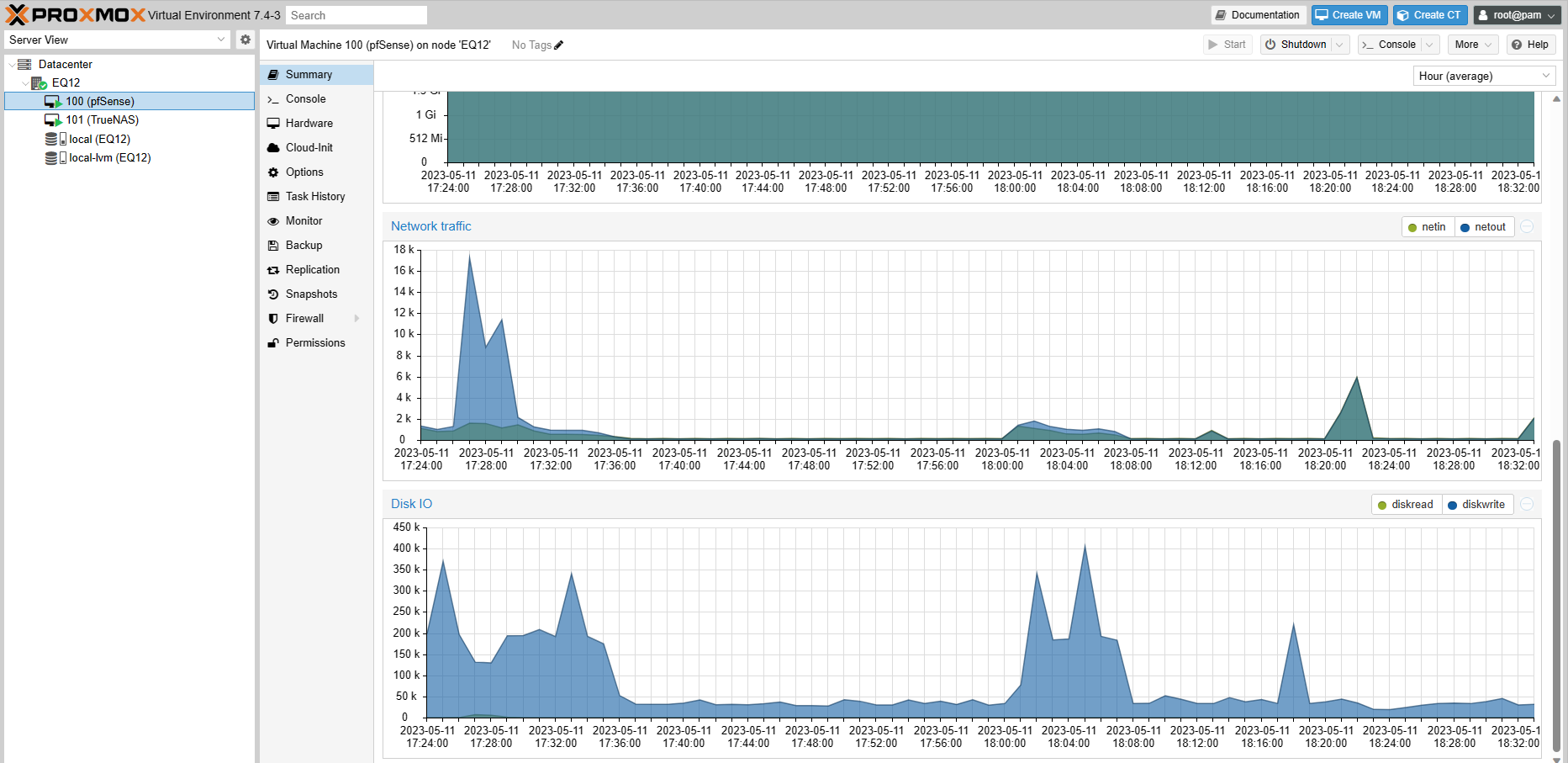

Статистика роутера (pfSense) с точки зрения хоста PROXMOX (CPU, память, сетевой трафик, дисковый ввод-вывод):

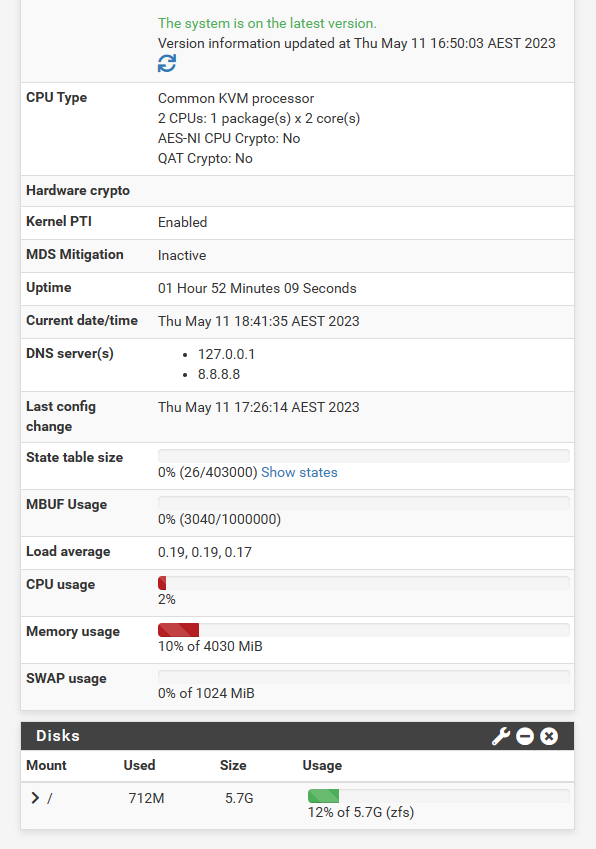

и внутри самой виртуальной машины pfSense:
подтверждает минимальную нагрузку, так как копирование происходит в локальной сети.

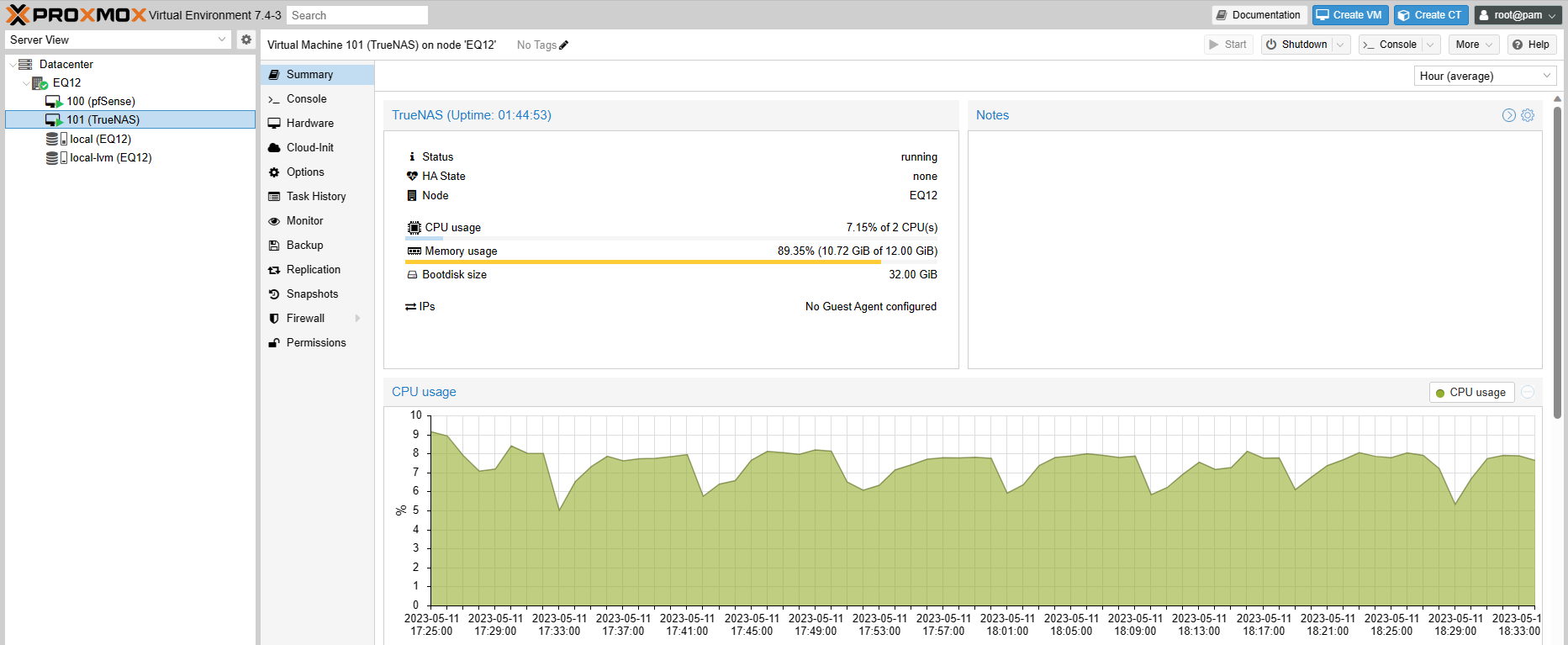

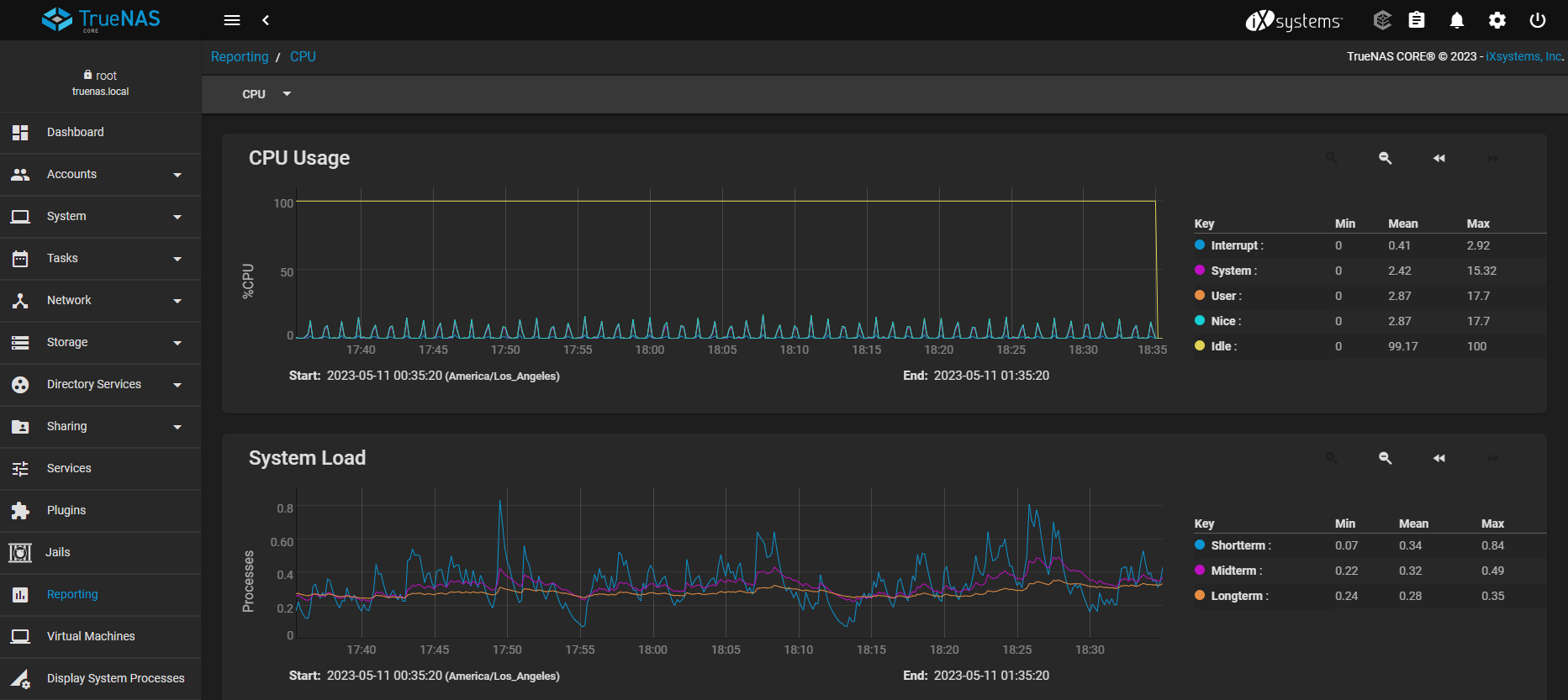

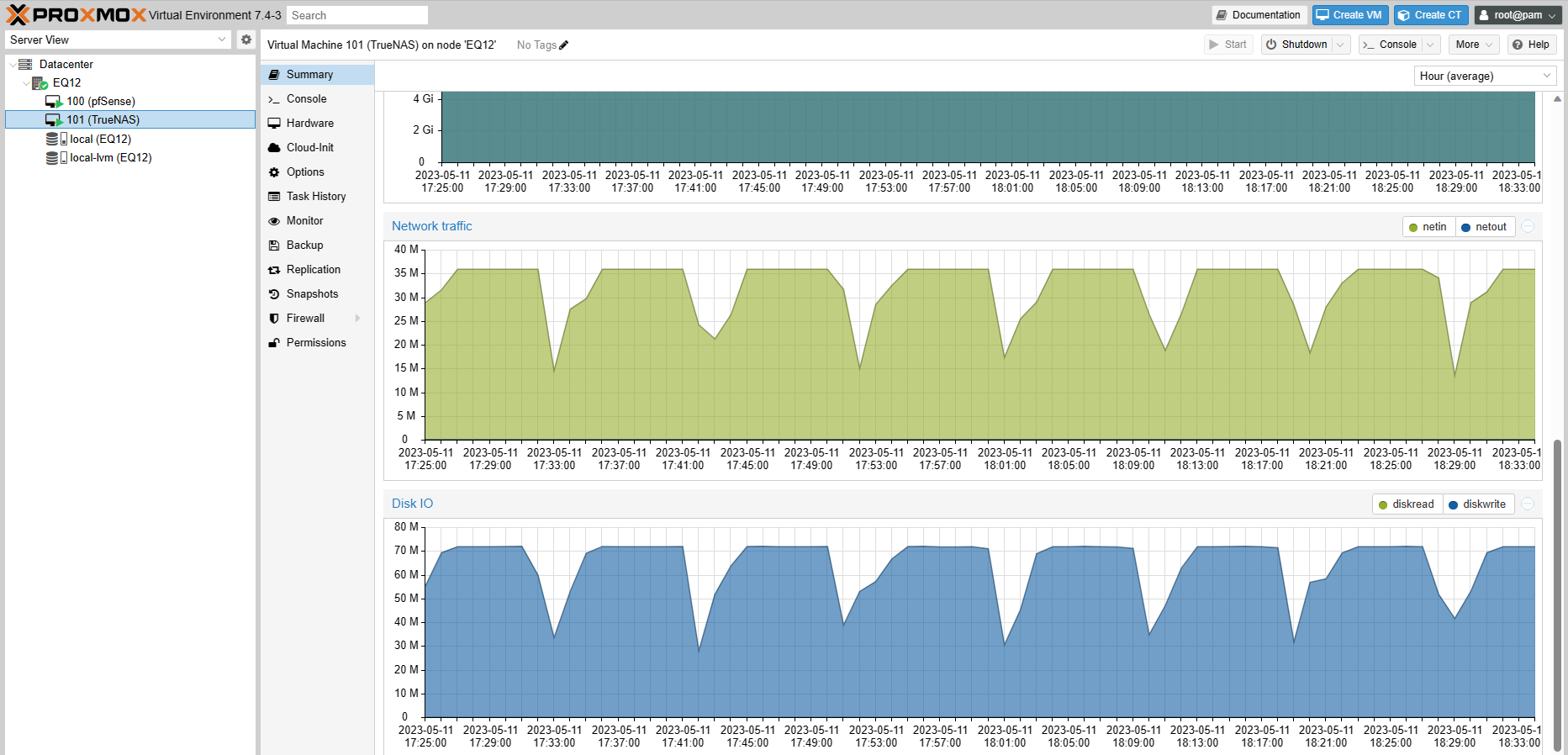

Статистика TrueNAS. Загрузка CPU с точки зрения хоста PROXMOX и виртуальной машины:
демонстрирует значительный запас мощности.

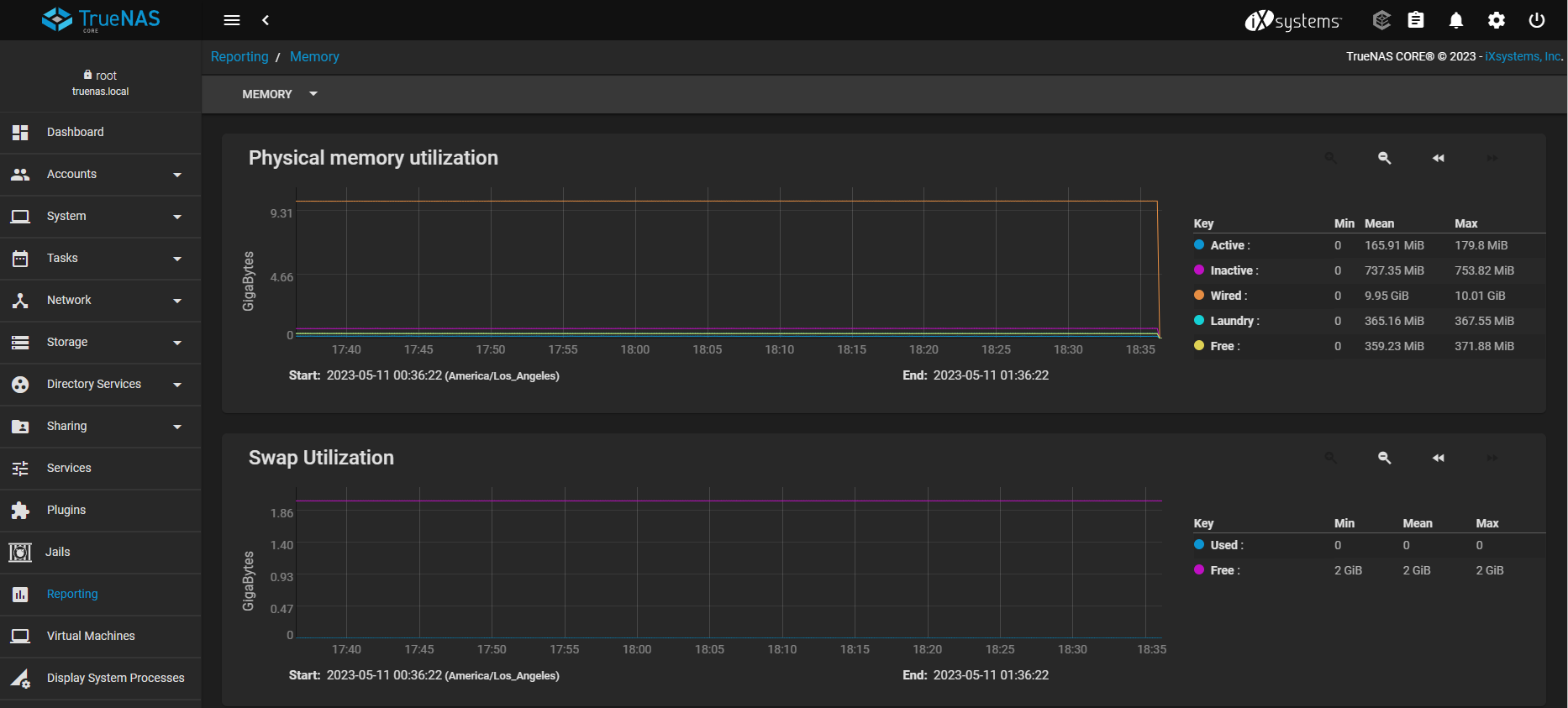

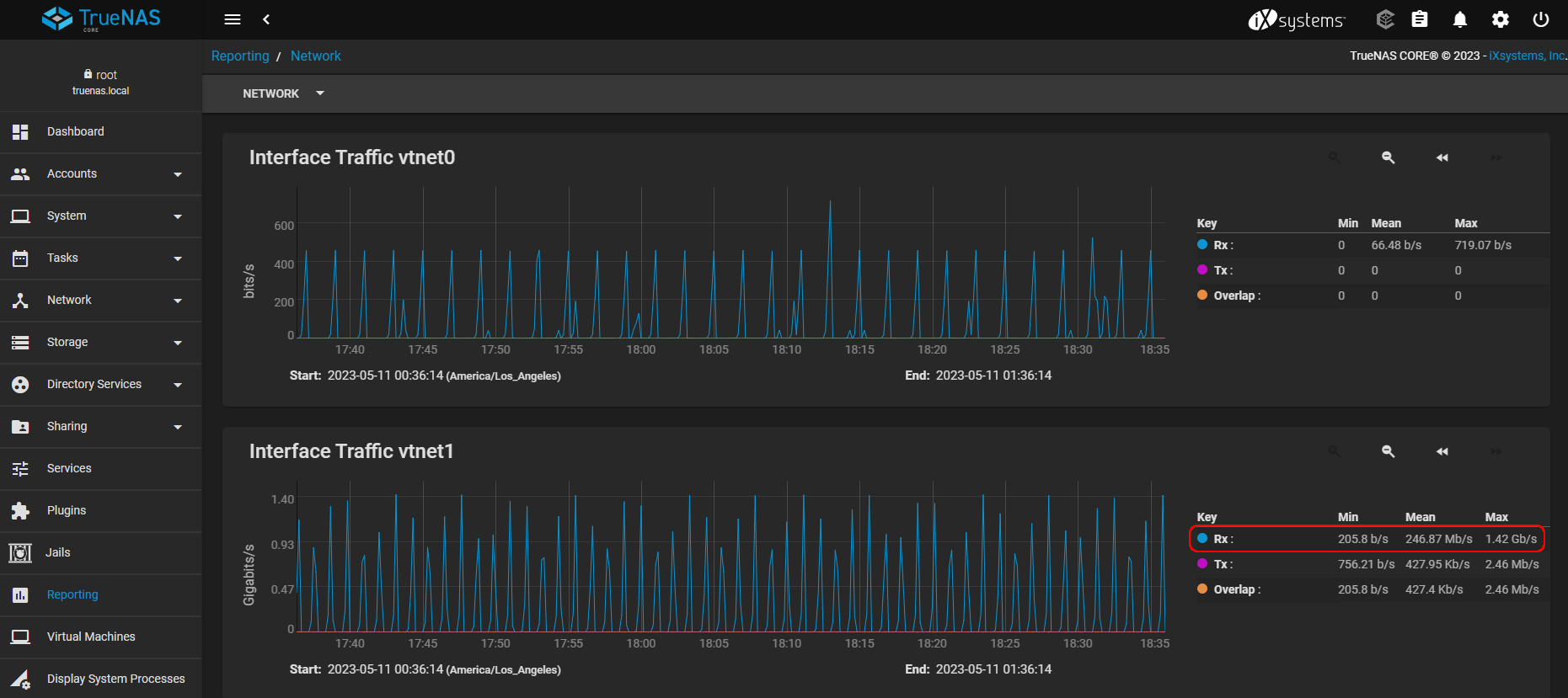

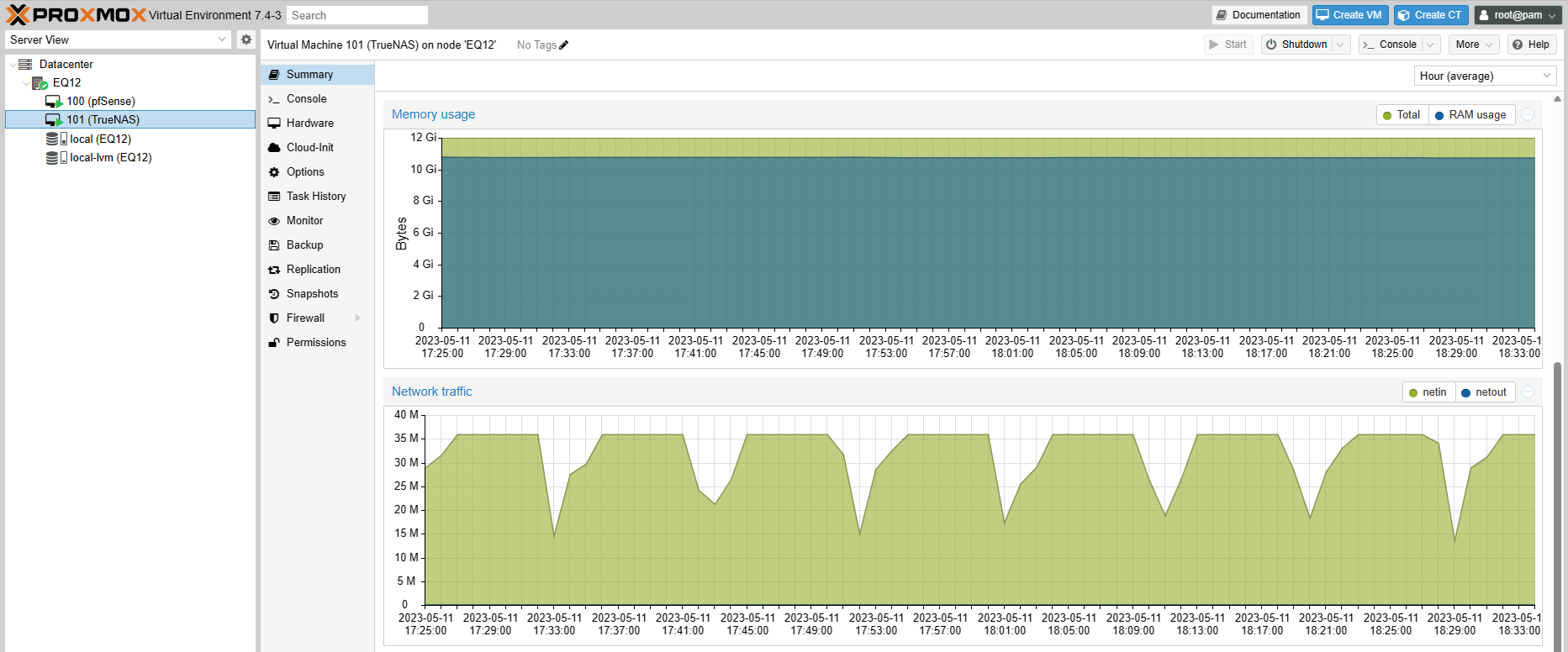

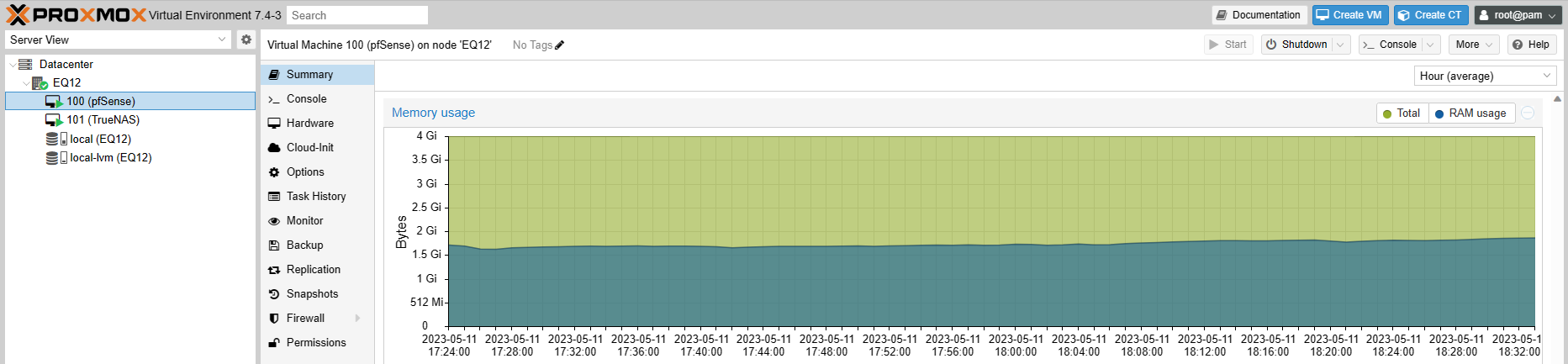

Использование памяти и сетевой трафик:
показывает, что память VM выделена под ZFS Adaptive Replacement Cache (ARC), а пиковая скорость приема через порт LAN (vtnet1) достигла 1.42 Гбит/с (178 МБ/с).

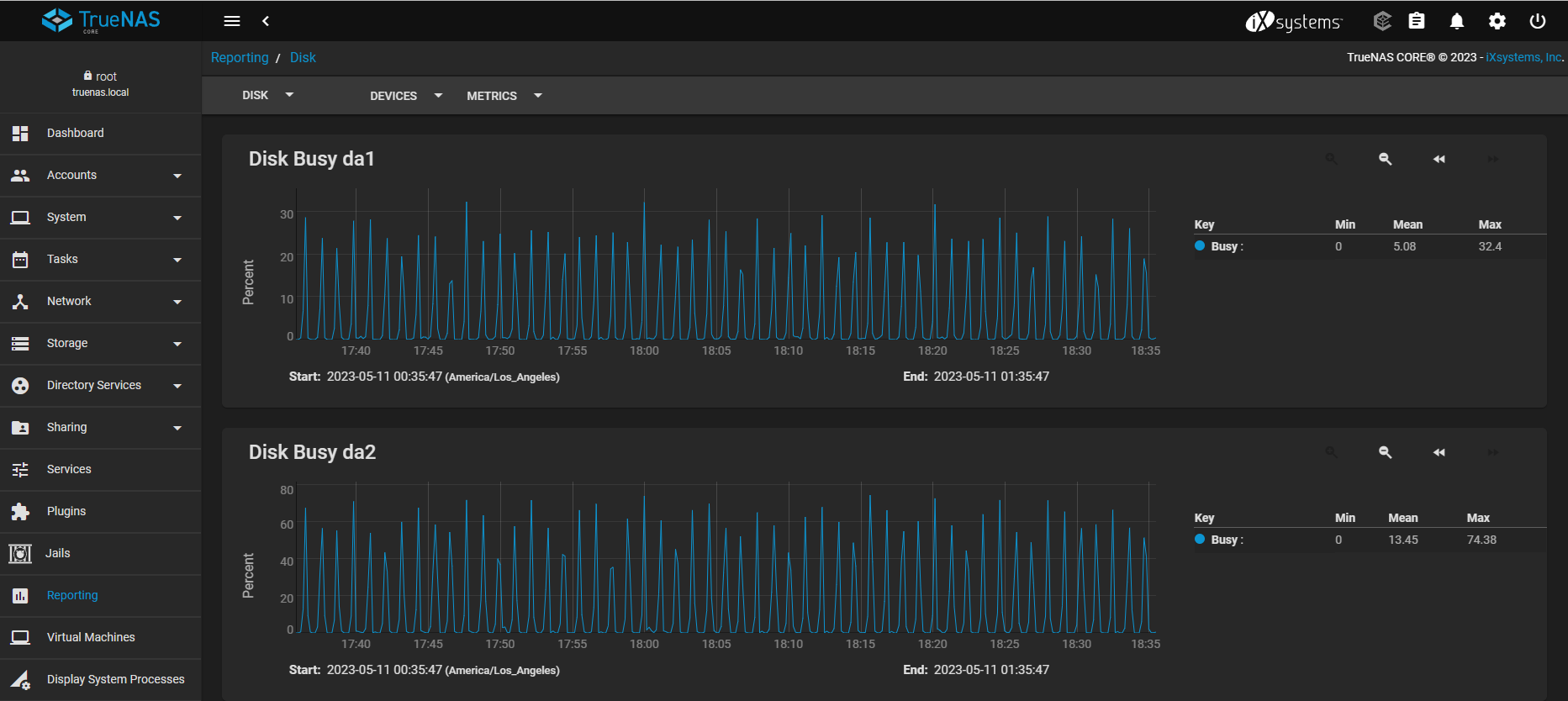

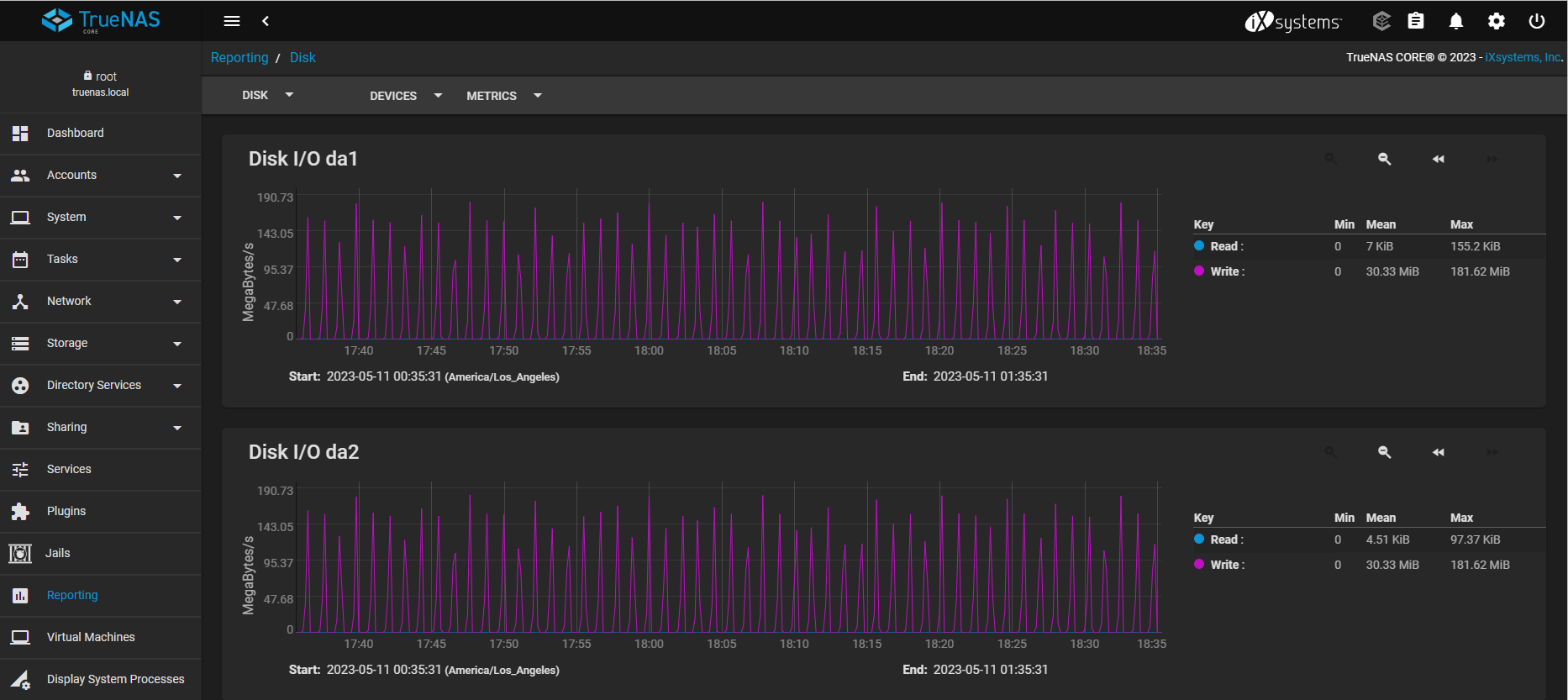

Дисковая статистика:
указывает, что более быстрый NVMe-накопитель (Disk Busy da1) загружен меньше, чем медленный SATA (Disk Busy da2).

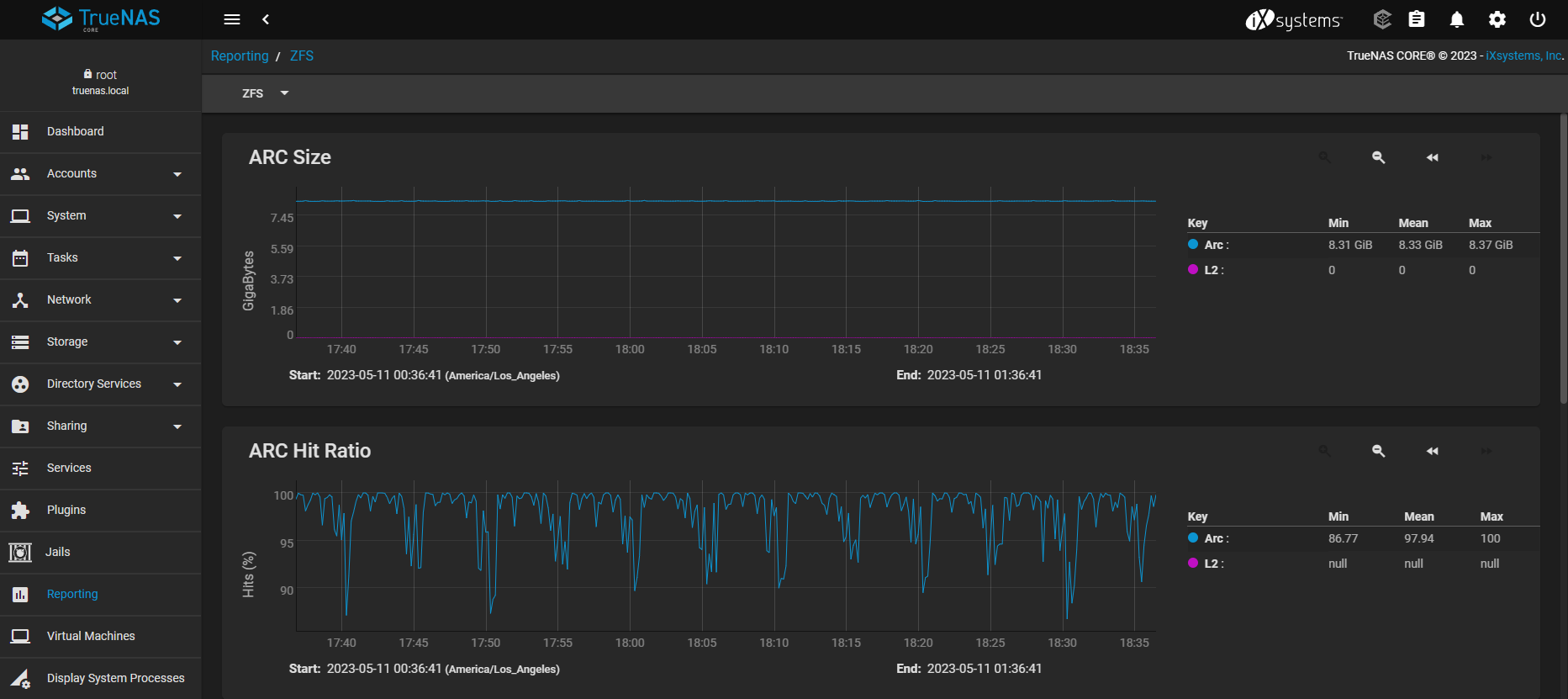

Кэширование ZFS выполнялось исключительно на уровне ARC без необходимости использования L2-кэша, что подтверждает достаточность 16 ГБ ОЗУ для такого использования NAS, учитывая выделенные 12 GiB для TrueNAS:
Температура процессора оставалась стабильной в районе 40°C:
Потребление энергии Beelink EQ12
Измерения энергопотребления:
- Выключен — 0.8 Вт (shutdown 1E*) или 1.0 Вт (shutdown 2E*)
- UEFI (BIOS) — 11.8 Вт
- Простой — 12.1 Вт (Windows 1E*) и 13.9 Вт (Ubuntu 1E*) или 13.0 Вт (Windows 2E*) и 14.3 Вт (Ubuntu 2E*)
- Нагрузка на CPU** — пик 28.9 Вт, снижение до 26.5 Вт (Windows ‘Cinebench’) и пик 28.4 Вт, снижение до 26.5 Вт (Ubuntu ‘stress’)
- Воспроизведение видео* — 17.8 Вт (Windows Edge 4K60FPS)
- Сеть — 17.6 Вт при загрузке и 21.0 Вт при выгрузке (Ubuntu iperf3)
* 1E — один Ethernet-кабель подключен, 2E — два кабеля.
** Показатели колеблются из-за работы вентилятора; значение — среднее между медианными максимумами и минимумами.
Итоги
Beelink EQ12 — отличный бюджетный мини-ПК. Его производительности под Windows 11 достаточно для типичных задач. Устройство также подходит для использования в качестве недорогого роутера и NAS. Гибкость портов позволяет легко добавить NVMe-накопитель или Ethernet-адаптеры через USB. Энергопотребление низкое, а уровень шума минимален.
Благодарю Beelink за предоставленный образец. Устройство доступно на их сайте за $259 в той же конфигурации, что и обзорная модель, а также на Amazon .
