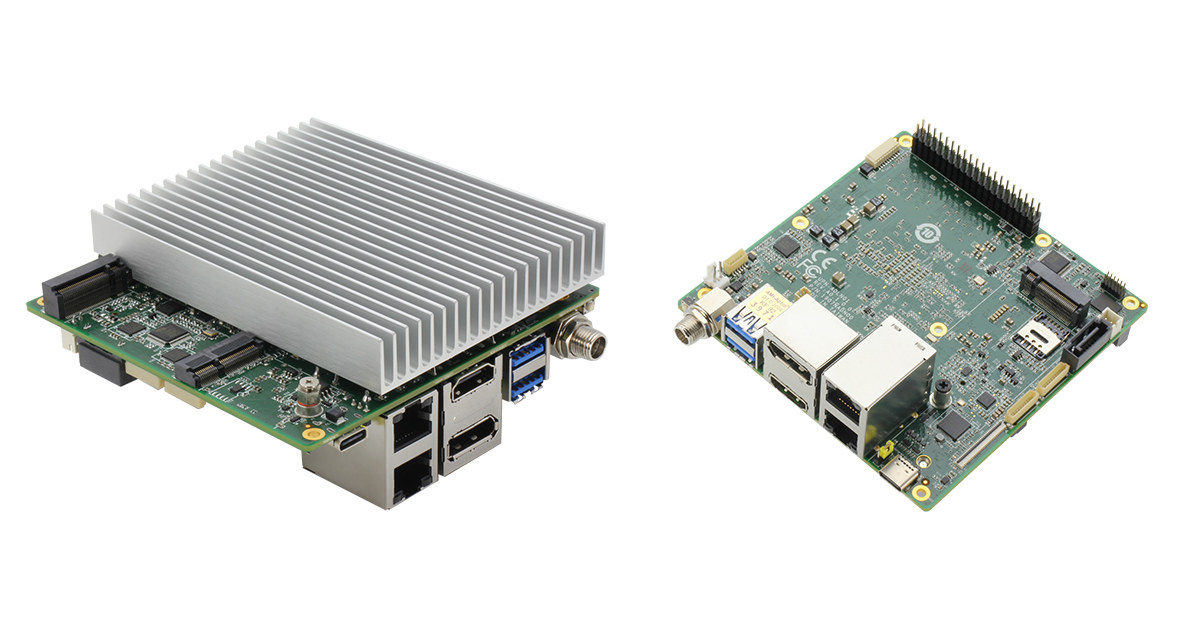

AAEON UP Squared Pro 7000 — это одноплатный компьютер (SBC) на базе SoC Alder Lake-N, включая восьмиядерный процессор Core i3-N305, до 16 ГБ оперативной памяти LPDDR5 и 64 ГБ флеш-памяти eMMC.
Плата поддерживает до трех дисплеев и оснащена портом MIPI CSI, двумя интерфейсами 2.5GbE, тремя портами USB 3.2, двумя интерфейсами RS232/RS422/RS485, а также несколькими разъемами M.2 для накопителей и беспроводных модулей, что делает ее подходящей для решений машинного зрения на умных производствах, робототехники и цифровых вывесок в розничной торговле.
Характеристики UP Squared Pro 7000:
- SoC Alder Lake-N (один из вариантов)
- Восьмиядерный процессор Intel Core i3-N305 с тактовой частотой до 3.8 ГГц, кэш-памятью 6 МБ, интегрированной графикой Intel UHD Graphics Gen 12 (32EU) @ 1.25 ГГц; TDP: 15 Вт
- Четырехъядерный процессор Intel Atom x7425E с тактовой частотой до 3.4 ГГц, кэш-памятью 6 МБ, интегрированной графикой Intel UHD Graphics Gen 12 (24EU) @ 1.0 ГГц; TDP: 12 Вт
- Четырехъядерный процессор Intel Processor N97 с тактовой частотой до 3.6 ГГц, кэш-памятью 6 МБ, интегрированной графикой Intel UHD Graphics Gen 12 (24EU) @ 1.2 ГГц; TDP: 12 Вт
- Двухъядерный процессор Intel Processor N50 с тактовой частотой до 3.4 ГГц, кэш-памятью 6 МБ, интегрированной графикой Intel UHD Graphics Gen 12 (16EU) @ 750 МГц; TDP: 6 Вт
- Оперативная память — до 16 ГБ LPDDR5
- Накопители
- До 64 ГБ флеш-памяти eMMC
- 1 порт SATA 3.0
- 256 Мбит флеш-памяти для BIOS/UEFI
- Видеовыходы
- 1 HDMI 2.0b
- 1 DisplayPort 1.2 x 1
- 1 DisplayPort 1.4a через порт USB Type-C
- Поддержка 3 независимых дисплеев
- Интерфейс камеры — MIPI CSI через 61-контактный FPC-разъем
- Аудио — 3.5 мм аудиоразъем с поддержкой Mic-in+Line-out
- Сетевые интерфейсы
- 2 порта 2.5GbE (RJ45) на контроллерах Intel i226-IT
- Опционально Wi-Fi и Bluetooth через разъем M.2
- Опционально 4G/5G через разъем M.2 и слот для SIM-карты
- USB
- 2 порта USB 3.2 Gen 2 Type-A
- 1 порт USB 3.2 Gen 2 Type-C
- 2 интерфейса USB 2.0 через 10-контактный разъем
- Последовательные интерфейсы — 2 10-контактных разъема для RS-232/422/485
- Расширение
- 40-контактный GPIO-разъем через Lattice MachXO2 CPLD/FPGA
- 1 разъем M.2 2230 E-key (CNVi, PCIe Gen 3 x1, USB 2.0)
- 1 разъем M.2 2280 M-key (PCIe Gen 3 x2, USB 2.0)
- 1 разъем M.2 3052 B-key (только USB 3.2 Gen 2)
- Безопасность — встроенный TPM 2.0
- Дополнительно — кнопка питания, RTC, разъем для вентилятора
- Питание — вход 12 В постоянного тока, 6 А; тип AT/ATX
- Типичное энергопотребление — 35 Вт
- Габариты — 101.6 x 101.6 мм (4″ x 4″)
- Вес — 200 грамм
- Температурный диапазон — от 0°C до 60°C при скорости воздушного потока 0.5 м/с
- Влажность — от 0% до 90% относительной влажности, без конденсации
- Наработка на отказ — 422 053 часа
- Сертификаты — CE/FCC Class A, RoHS Compliant, REACH
AAEON обеспечивает поддержку Windows 10 IoT Enterprise, Windows IoT Core, Ubuntu 22.04 LTS и Yocto 4.0. SBC также может работать с Intel OpenVINO Toolkit, который использует возможности Intel UHD Graphics для AI-инференса и 3D-графики. Дополнительные ресурсы доступны в вики .
До сих пор процессоры Alder Lake-N встречались только в потребительских устройствах, таких как мини-ПК и ноутбуки , но UP Squared Pro 7000 SBC привносит эти SoC во встраиваемые системы, включая модель с Atom x7425E Embedded SKU, которая должна поддерживать более широкий температурный диапазон (не указано в спецификациях выше), а также Time-Sensitive Networking (TSN), Time-Coordinated Computing (TCC) и in-band ECC (требует подтверждения).
Даташит, руководство пользователя, BIOS и драйверы (Windows) доступны на странице продукта , а дополнительную информацию можно найти и вопросы задать на форуме сообщества UP . Цена UP Squared Pro 7000 начинается от $249 за модель с процессором Intel Processor N50, 4 ГБ ОЗУ и 32 ГБ eMMC и достигает $499 за версию с Intel Core-i3 N305, 16 ГБ ОЗУ и 64 ГБ eMMC.
Обновление: этот материал был первоначально опубликован 27 февраля 2023 года и обновлен после официального анонса с указанием цен.
