В этой статье мы рассмотрим SONOFF Mini Extreme , также известный как MINIR4, WiFi-умный выключатель на базе беспроводного микроконтроллера ESP32. Устройство будет установлено в настенный монтажный короб и протестировано с мобильным приложением eWelink для Android и сценарным контроллером SONOFF R5 .
Установка SONOFF MINIR4
Технические характеристики, распаковка и разборка уже освещались в анонсе, поэтому перейдем непосредственно к установке. Отметим, что тестирование проводилось с монтажной коробкой выключателя (примерно 11×6 см) в Таиланде, поэтому ваши условия могут отличаться.
Первая сложность: в отличие от аналогичного по размеру Zigbee-выключателя SONOFF ZBMINI Extreme , модель MINIR4 требует наличия нулевого провода. В большинстве тайских светильников он отсутствует, поэтому пришлось задействовать нулевой провод из розеточной коробки снизу.

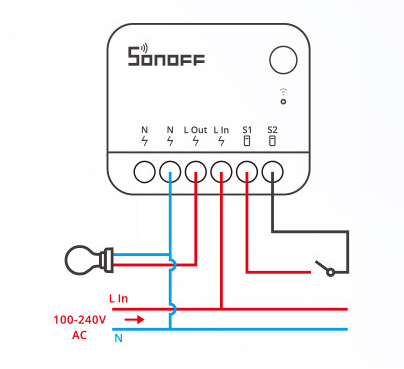

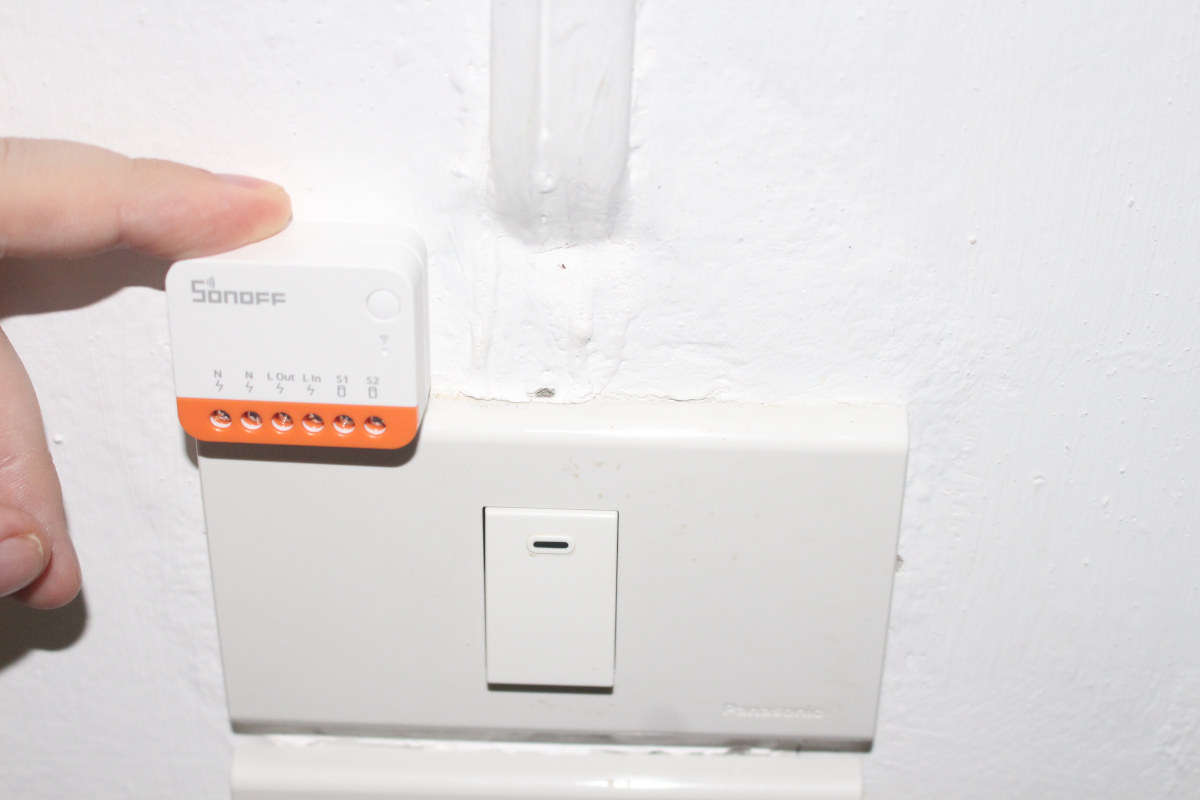

Под «коробками» здесь подразумеваются ниши в стене… Подключение достаточно простое: механический выключатель соединяется короткими проводами с S1 и S2, ранее подведенный к выключателю фазный провод подключается к Lin, отходящий провод — к Lout, а нулевой — к одному из портов N на MINIR4.

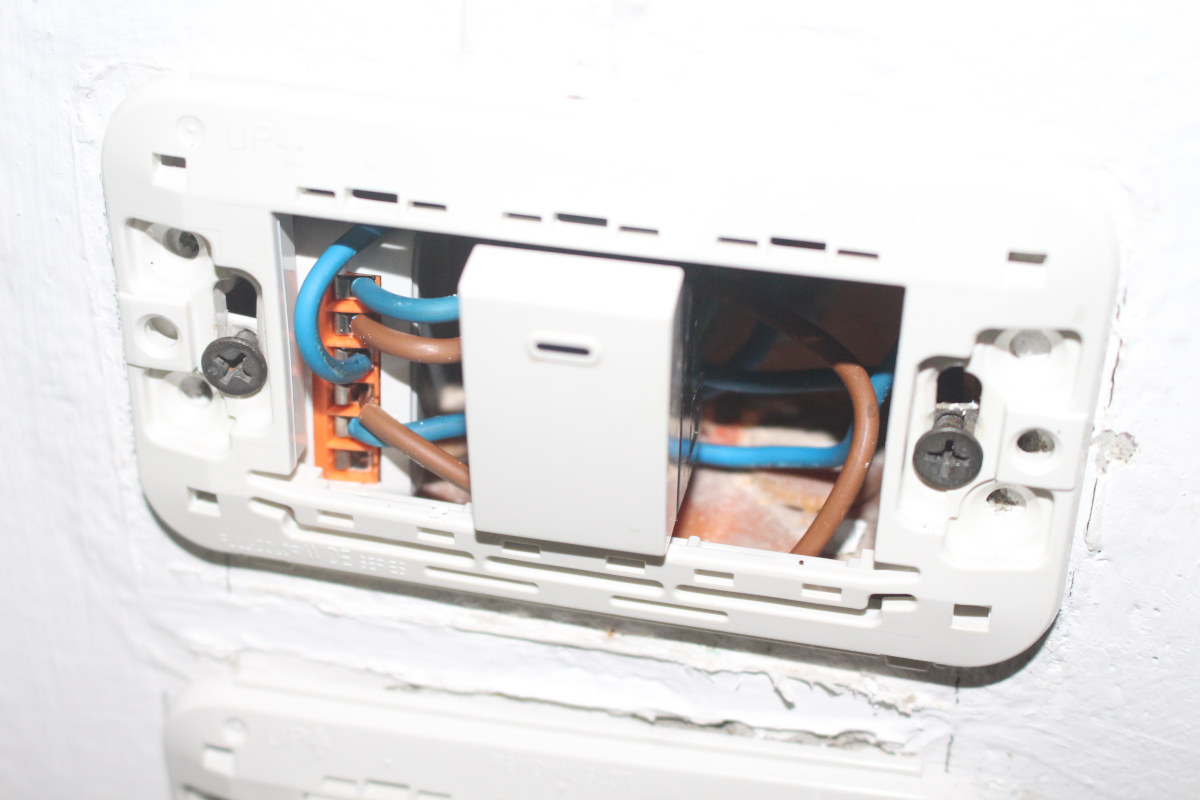

Левый порт N не использовался, так как светильник уже подключен к нулевому проводу от другого источника. SONOFF MINIR4 помещается в коробку, хотя и довольно плотно. Это всё равно аккуратнее и/или проще, чем установка WiFi-выключателя возле светильника на потолке.
Помните: работа ведётся с напряжением 110В или 220В. Для вашей безопасности и/или безопасности семьи, если вы не обладаете достаточными навыками, обратитесь к квалифицированному электрику. В некоторых странах это может быть законодательным требованием.
После установки визуальных отличий между старым «обычным» выключателем и новым умным не наблюдается.
Свет включался и выключался штатно даже до установки приложения, что подтверждает успешность монтажа. SONOFF MINIR4 добавляет небольшую задержку, но менее 500 мс.
Управление MINIR4 через приложение eWelink

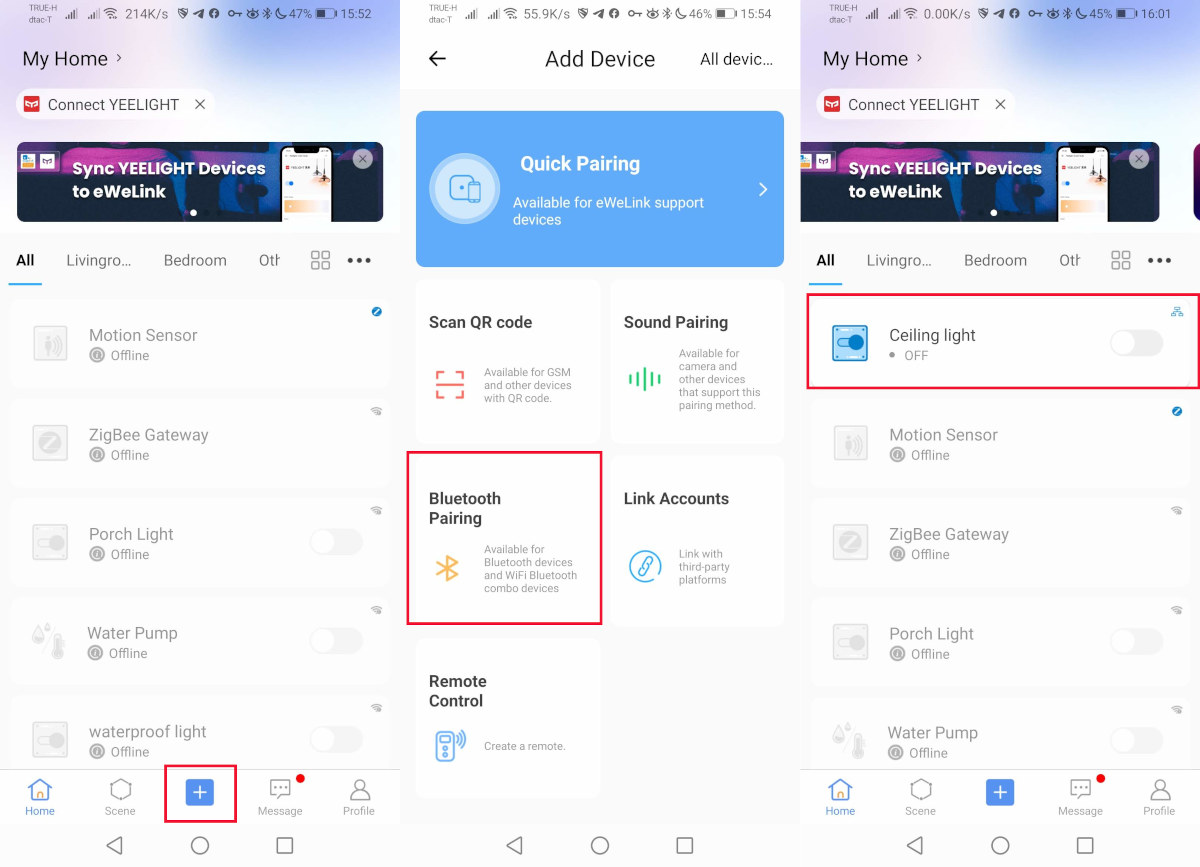

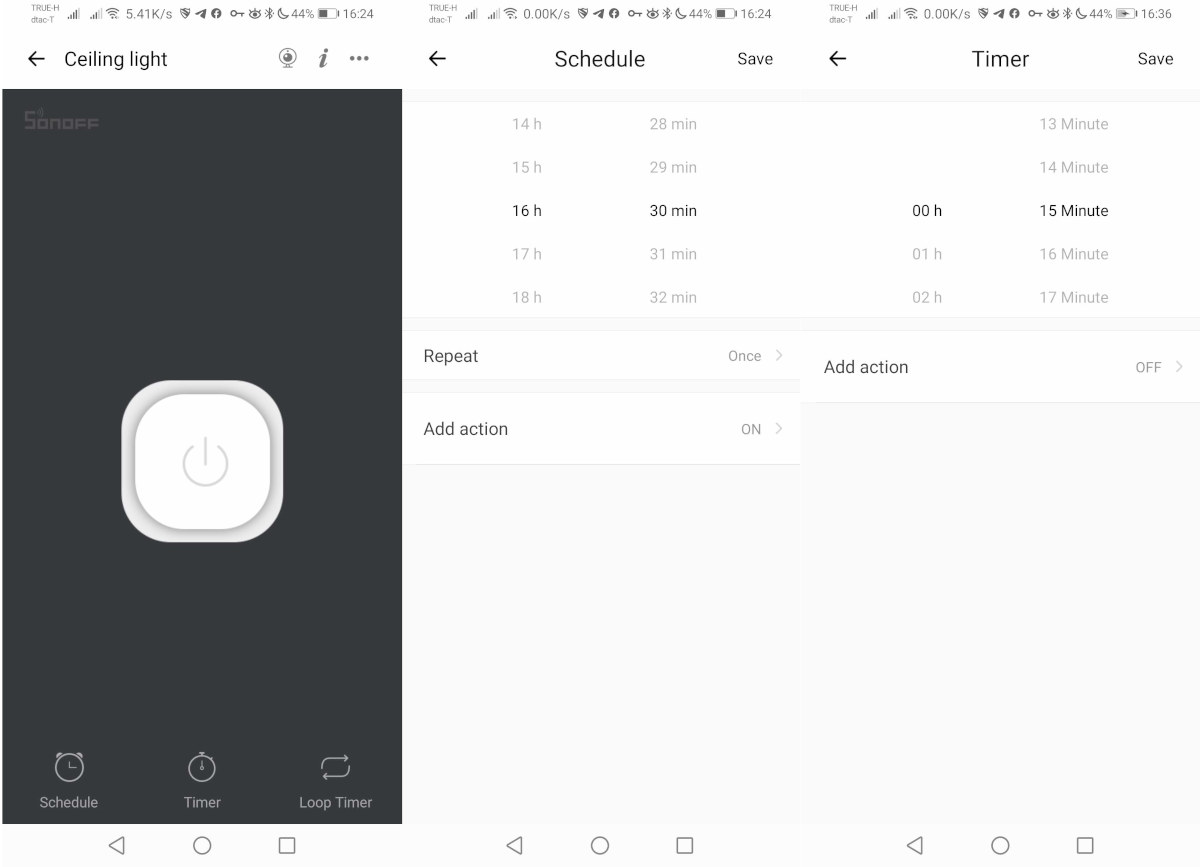

Устройства SONOFF уже неоднократно тестировались с приложением eWelink для Android , и его интерфейс интуитивен. Поэтому детали добавления MINIR4 в eWelink опустим, но ключевые шаги: выбрать сопряжение по Bluetooth, указать точку доступа WiFi 2.4 ГГц, ввести пароль и задать имя устройства (в примере — «Потолочный свет»). неоднократно тестировались

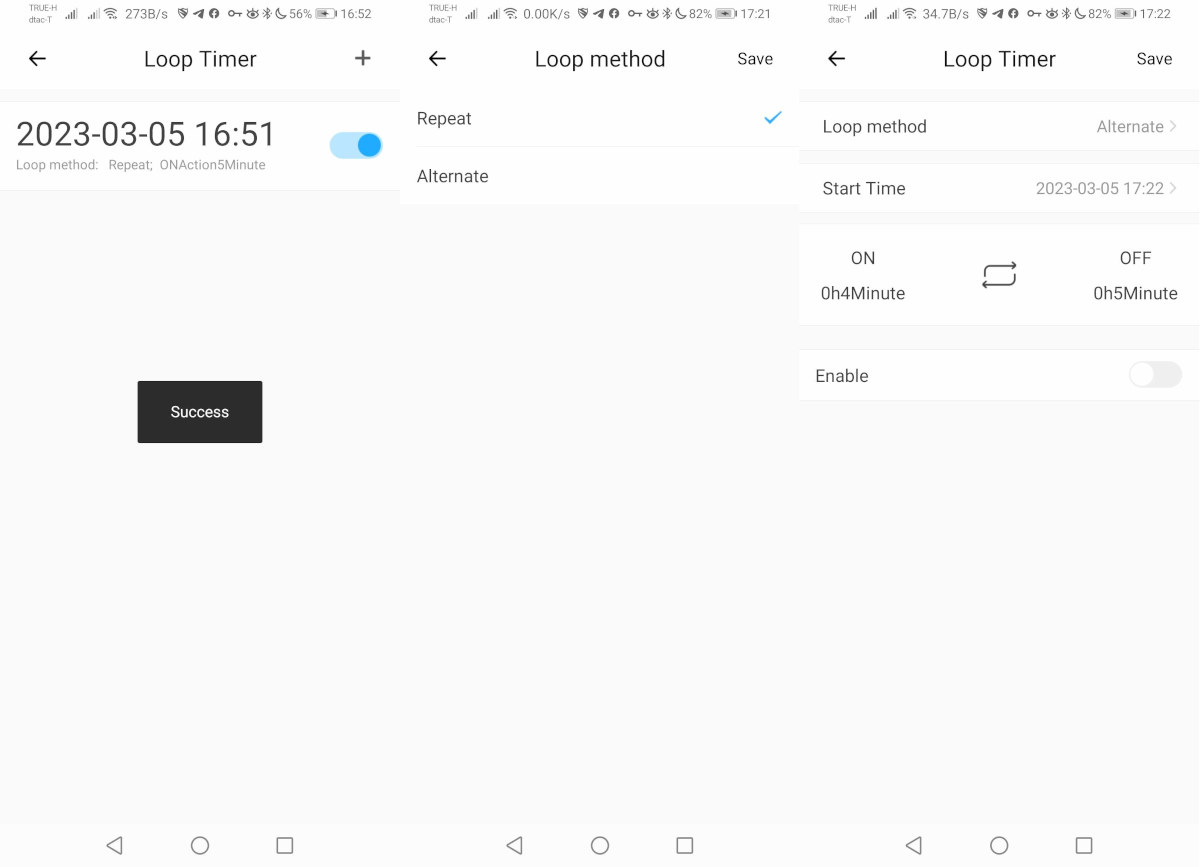

В циклическом режиме важно выбрать метод «Чередование», иначе будет повторяться только ВКЛ или ВЫКЛ. При чередовании можно задать отдельные интервалы для включения и выключения. Практическое применение требует дополнительного осмысления 🙂

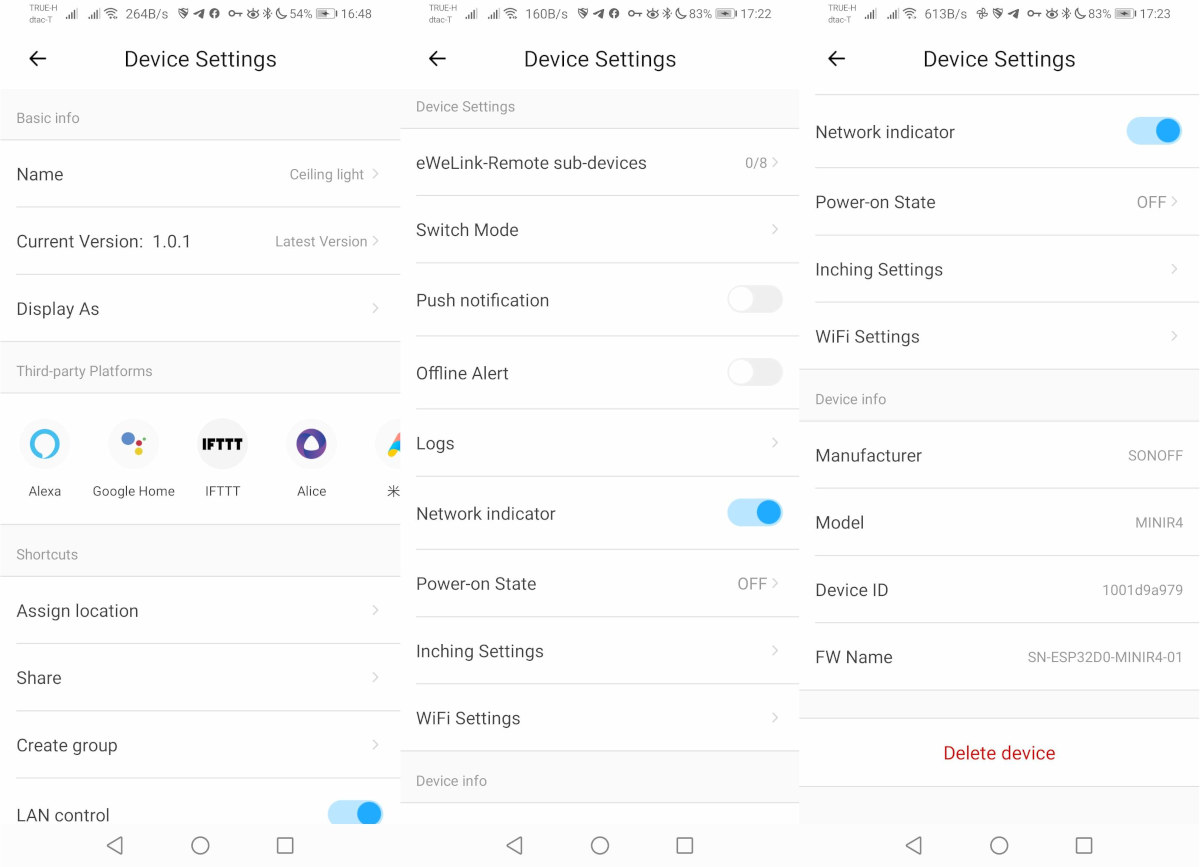

Кнопка «…» в правом верхнем углу открывает Настройки устройства: информация, обновление прошивки, интеграция со сторонними платформами (Amazon Alexa, Google Home, IFTTT, Alice и китайские облачные сервисы).

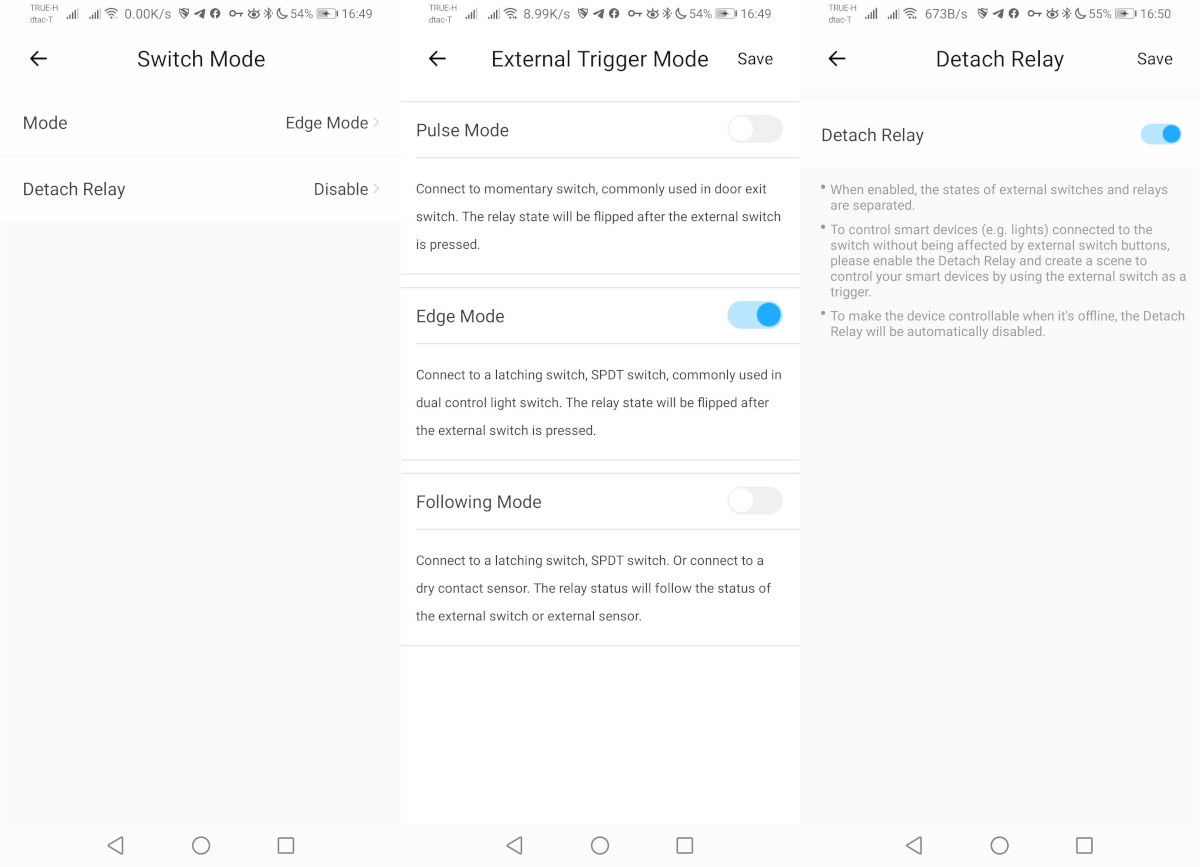

Полезные опции конфигурации: Режим выключателя (Импульсный, По фронту — по умолчанию, Следящий), описанные в приложении и на скриншоте. Режим «Отключенное реле» полностью игнорирует физический выключатель, передавая управление приложению или «умным» методам — потенциально полезно в общественных местах.
Веб-интерфейс eWelink
Относительно новая функция —
eWelink Web
для управления устройствами SONOFF через браузер. Требуется переход на web.ewelink.cc и авторизация данными от мобильного приложения.

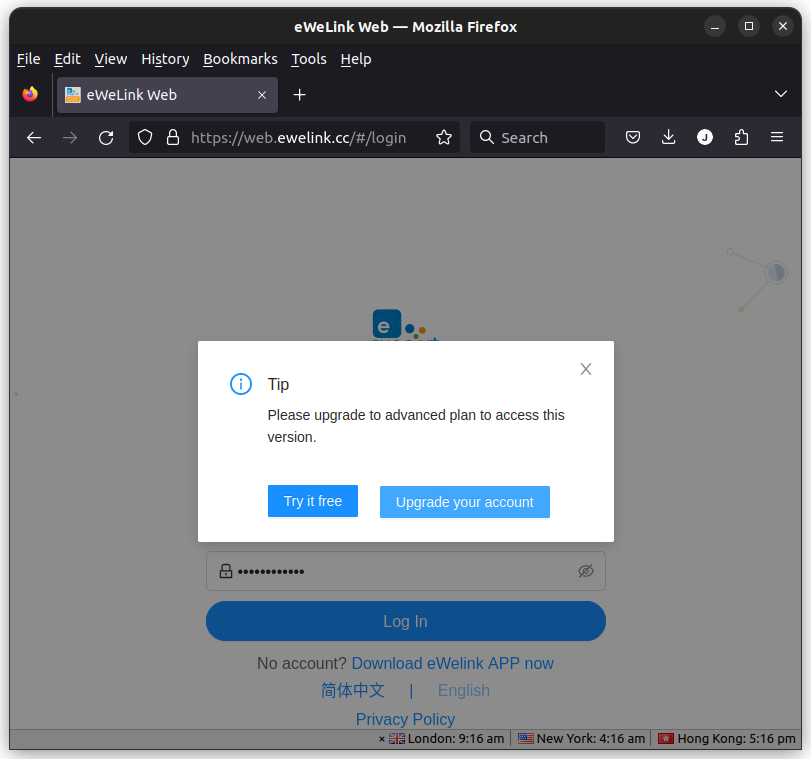

Это премиум-функция, требующая подписки eWelink Advanced, но доступна 7-дневный бесплатный пробный период.

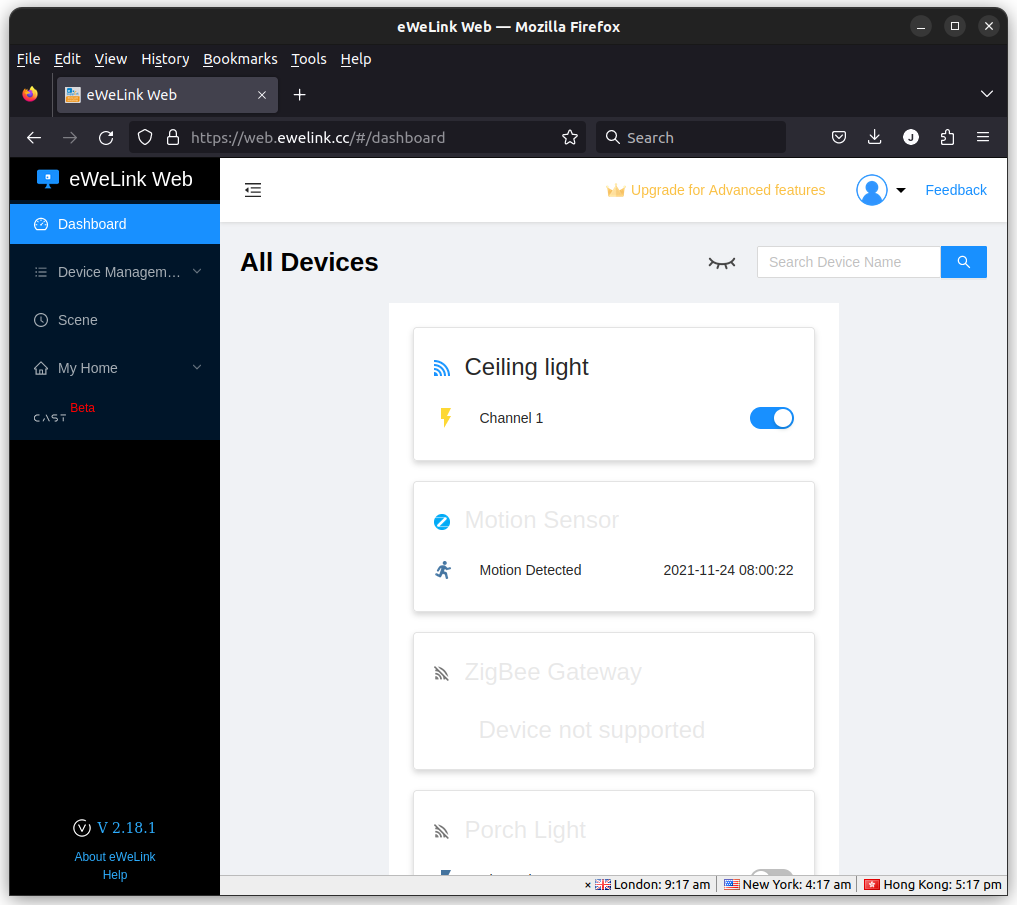

Бесплатная пробная версия требует ответить на несколько вопросов о предпочтениях в домашней автоматизации, при этом одобрение должно быть мгновенным. После входа в систему отображается возможность управления «Потолочным светом» (включение/выключение), другие устройства SONOFF из предыдущих обзоров также присутствуют в списке, но определяются как отключенные.
Интерфейс также позволяет изменять название, отключать/включать сетевой индикатор на MINIR4, настраивать импульсный режим , задавать состояние питания и обновлять прошивку. Последняя операция была выполнена успешно.
Доступна проверка полного списка устройств с идентификаторами, версиями прошивок, статусом онлайн и настройкой отображения в веб-панели eWelink.
Наконец, при наличии других сенсоров можно определять сцены, как в мобильном приложении eWelink.
SONOFF R5 scene controller
Управление светом через смартфон функционально, однако если требуется исключить использование телефона (типичное время выключения света от момента взятия устройства составляет 20-25 секунд) и голосовых ассистентов, контроллер сцен SONOFF R5 становится удобным компаньоном для MINIR4, предоставляя автономный переключатель с управлением в радиусе действия Bluetooth LE.
Поэтому для обзора было запрошено одно-два устройства SONOFF R5, из которых в итоге получено одно.

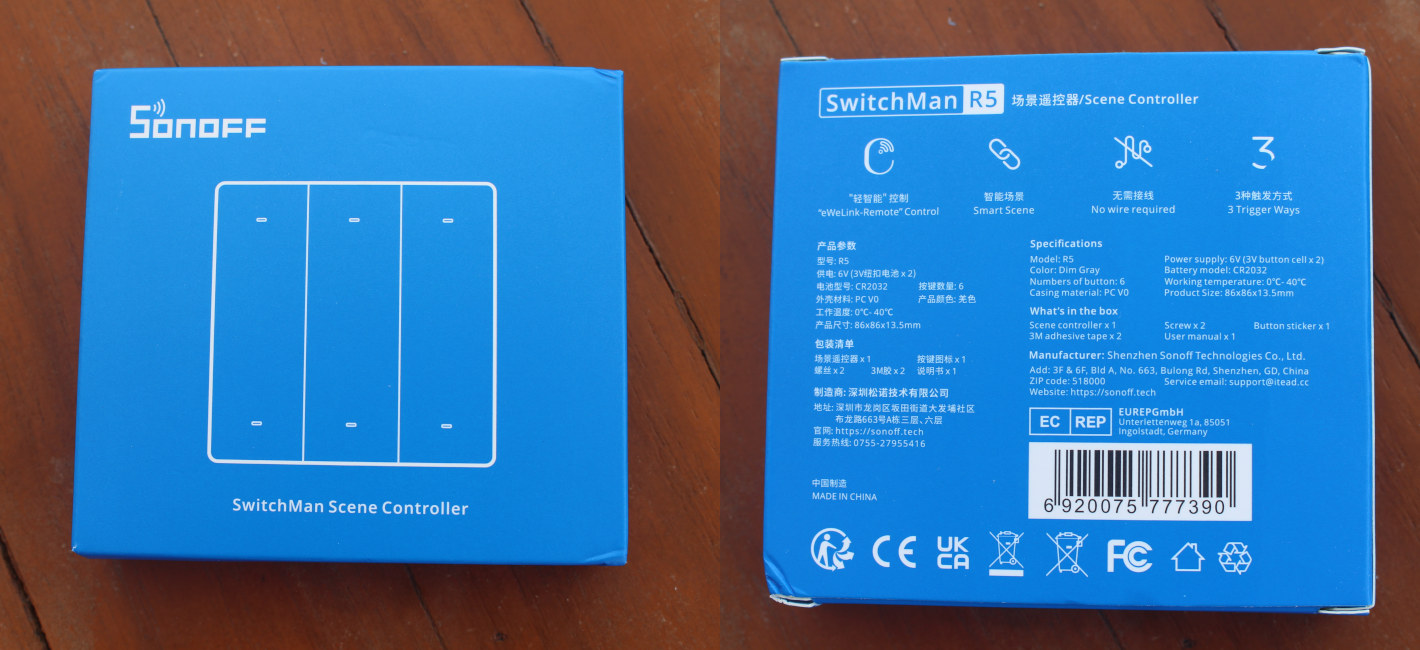

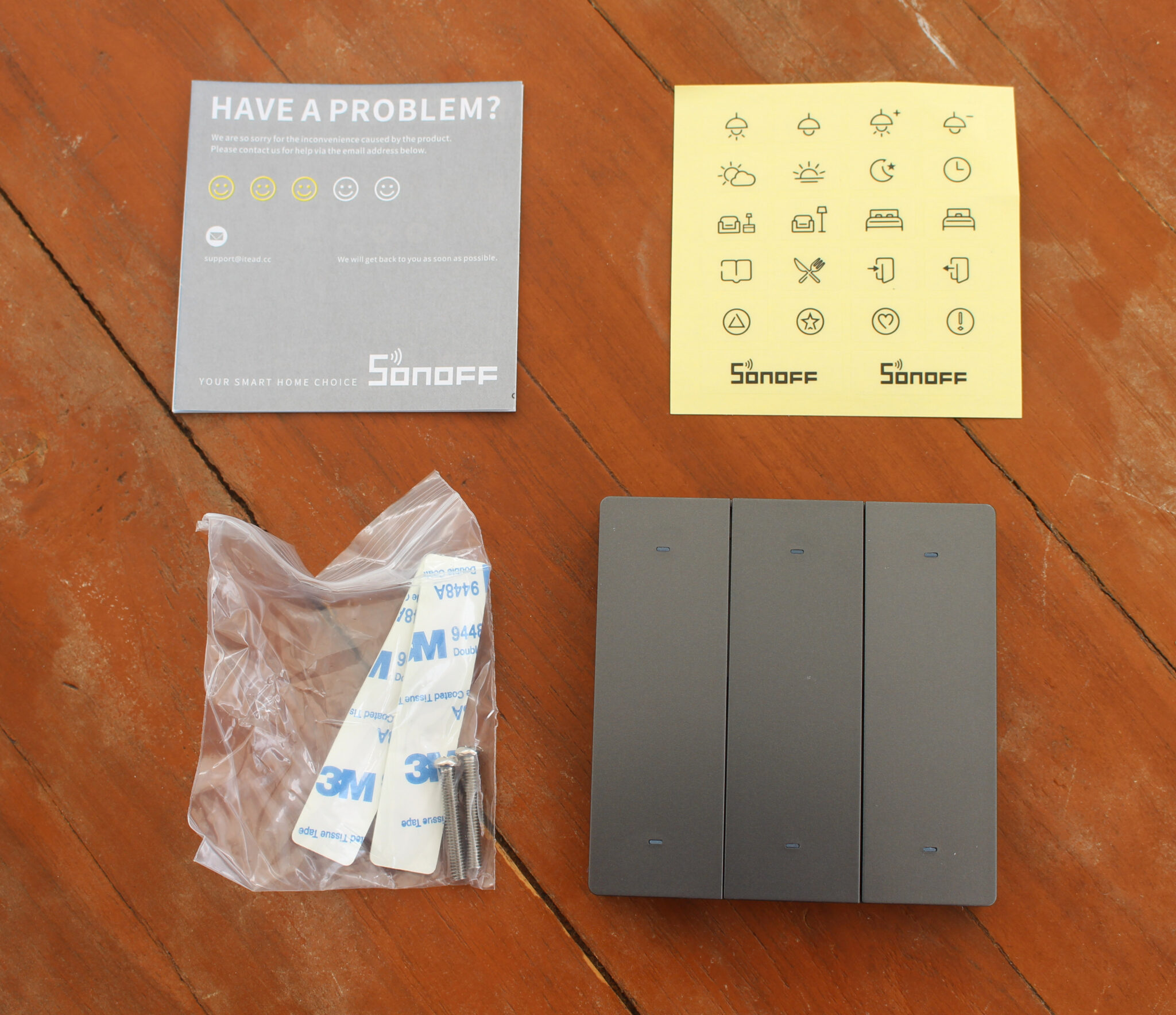

Контроллер сцен SONOFF R5 с шестью клавишами поставляется с несколькими наклейками для кнопок, руководством пользователя, двумя винтами и двумя полосками двустороннего скотча 3M для крепления.
Задняя крышка крепится к основному блоку с помощью магнитов и легко снимается для извлечения бумажной прокладки, предотвращающей разряд батареек CR2032 при хранении и/или транспортировке.

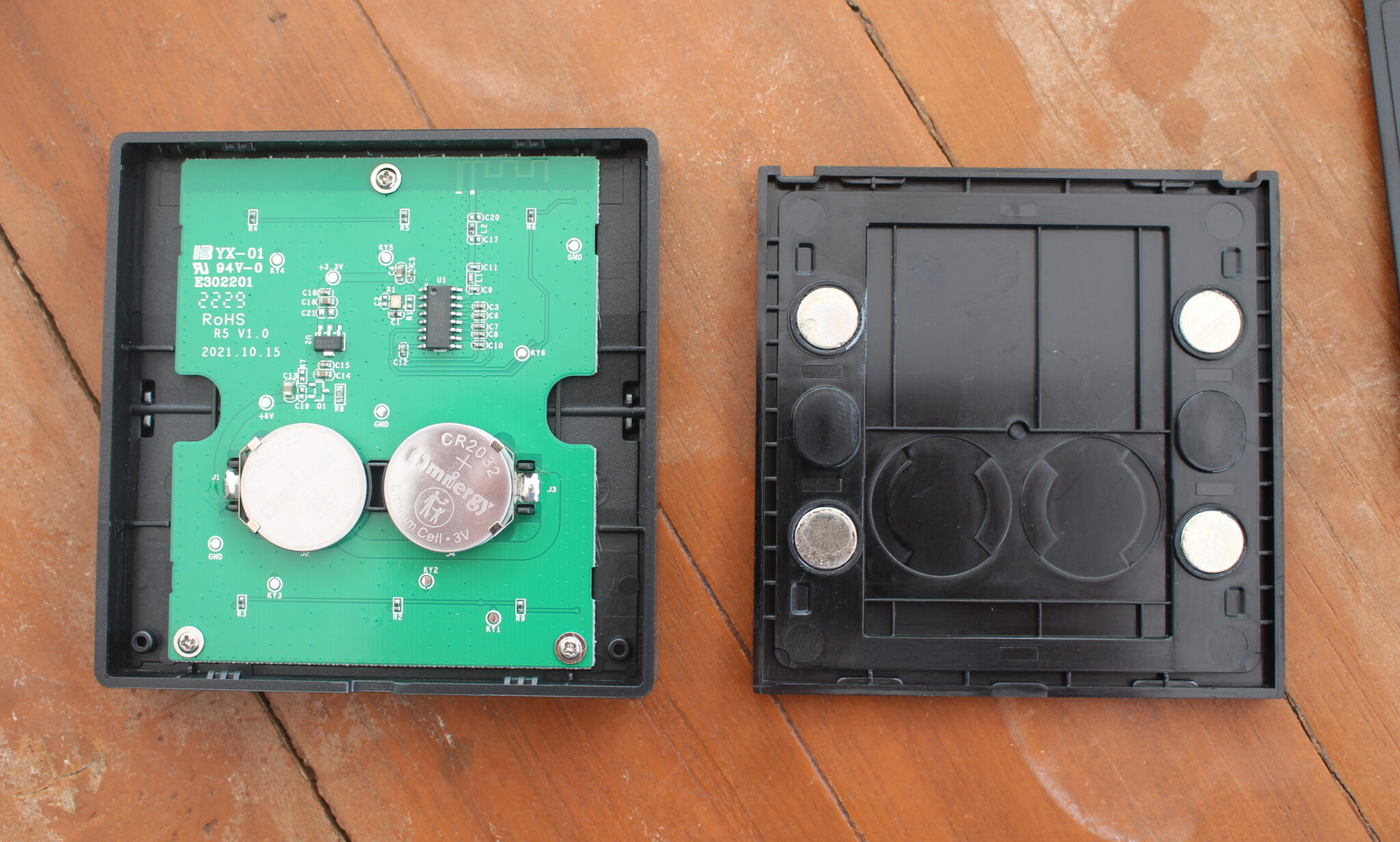

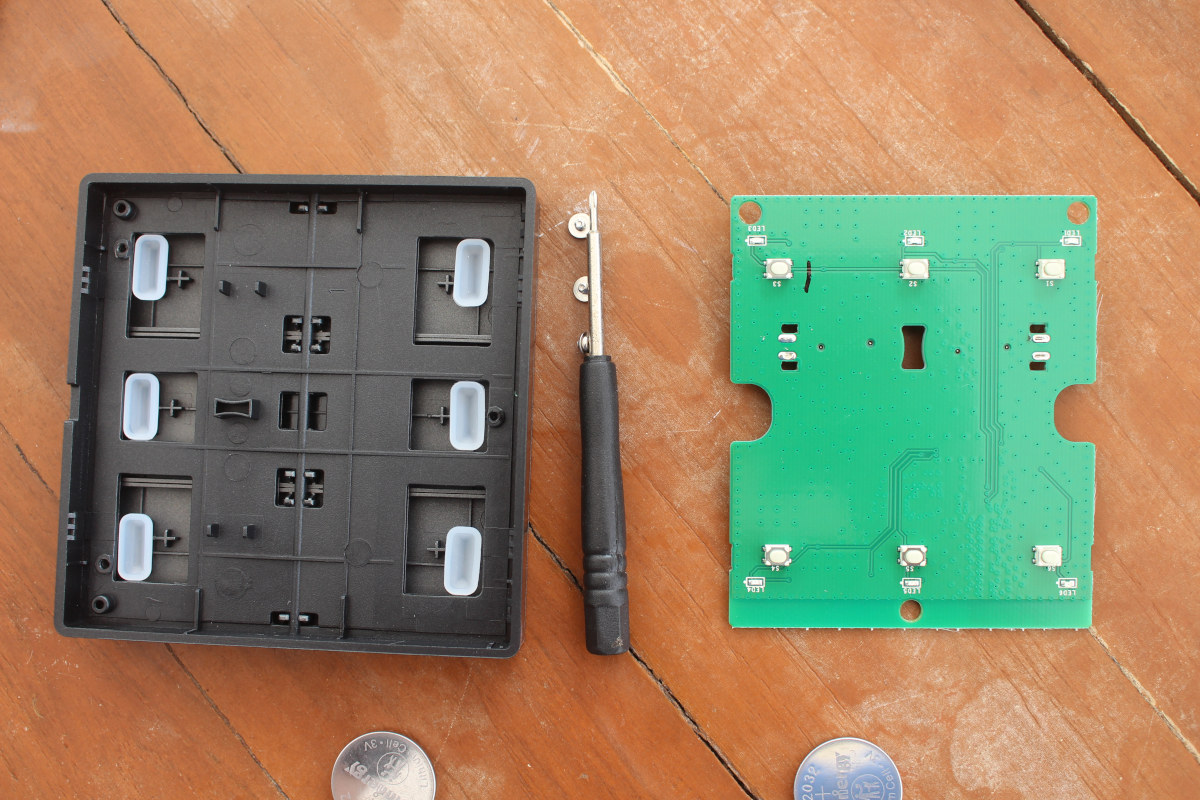

Разборка подтверждает, что контроллер R5 действительно питается от двух батареек CR2032,
а основная микросхема промаркирована как AK803A-S1, которая, судя по всему, является чипом «BLE iBeacon» от AllLink. .
На другой стороне платы нет ничего, кроме кнопок.

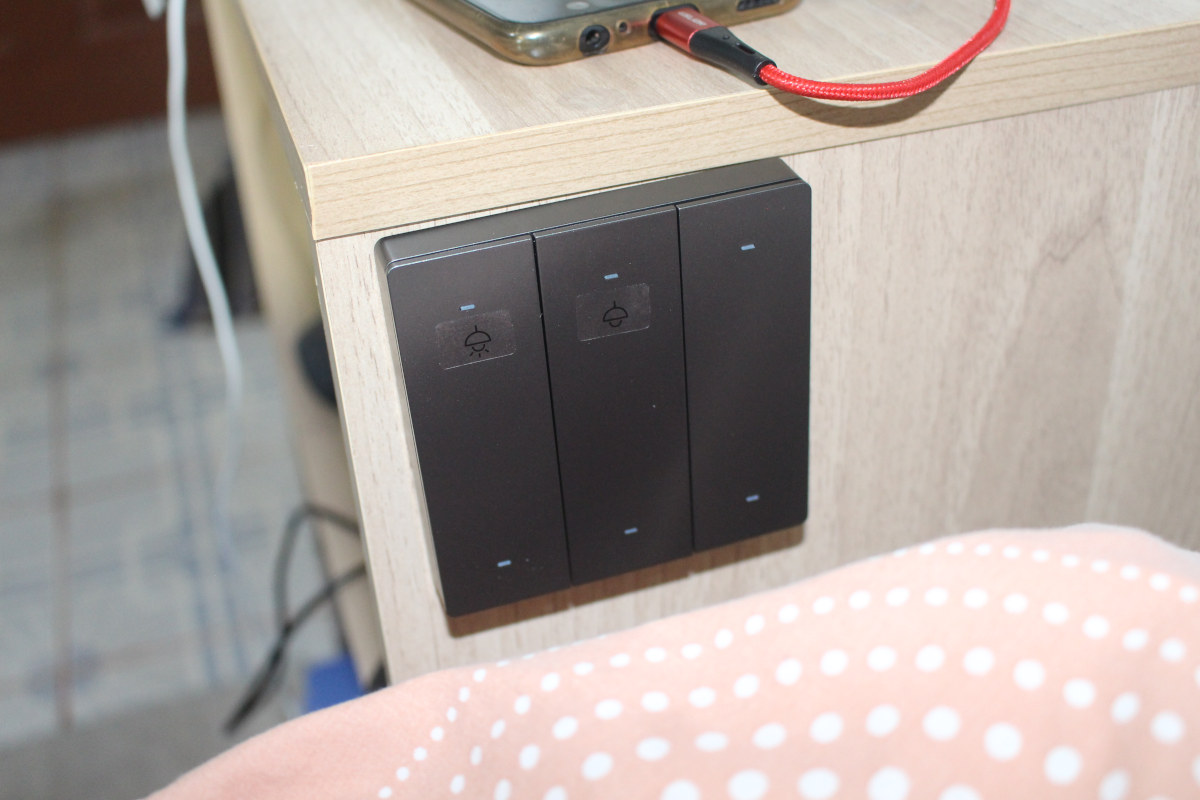

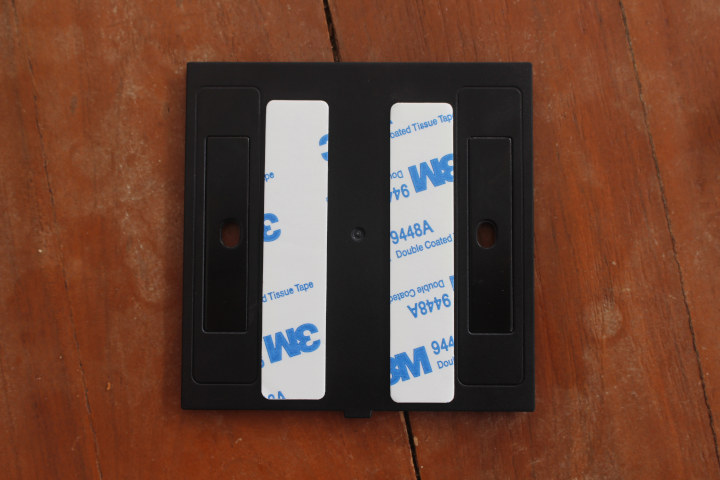

Соберем устройство для установки. Первоначально предполагалось, что R5 можно закрепить на холодильнике, но встроенные магниты недостаточно мощные. Были опробованы дополнительные магниты с винтами от старого потолочного светодиодного светильника — решение работоспособное, но непрактичное. В итоге для крепления R5 к тумбочке использованы прилагаемые самоклеящиеся ленты 3M…
…с добавлением наклеек для каналов 1 и 2 при установке SONOFF R5 SwitchMan на тумбочку.

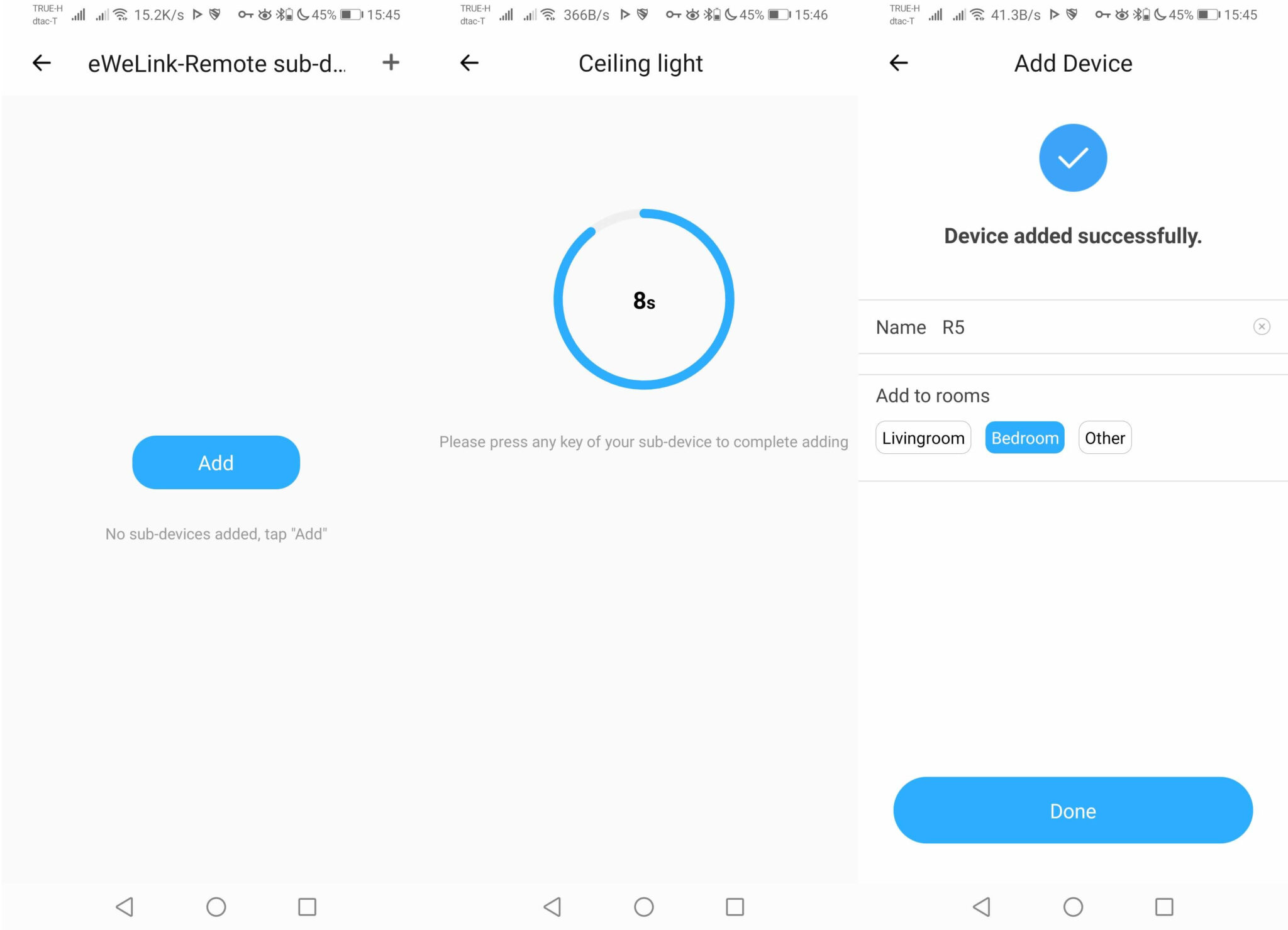

После завершения установки оборудования я открыл приложение eWelink, зашел в Настройки устройства и нажал на раздел Периферийные устройства eWelink-Remote , чтобы добавить контроллер R5.

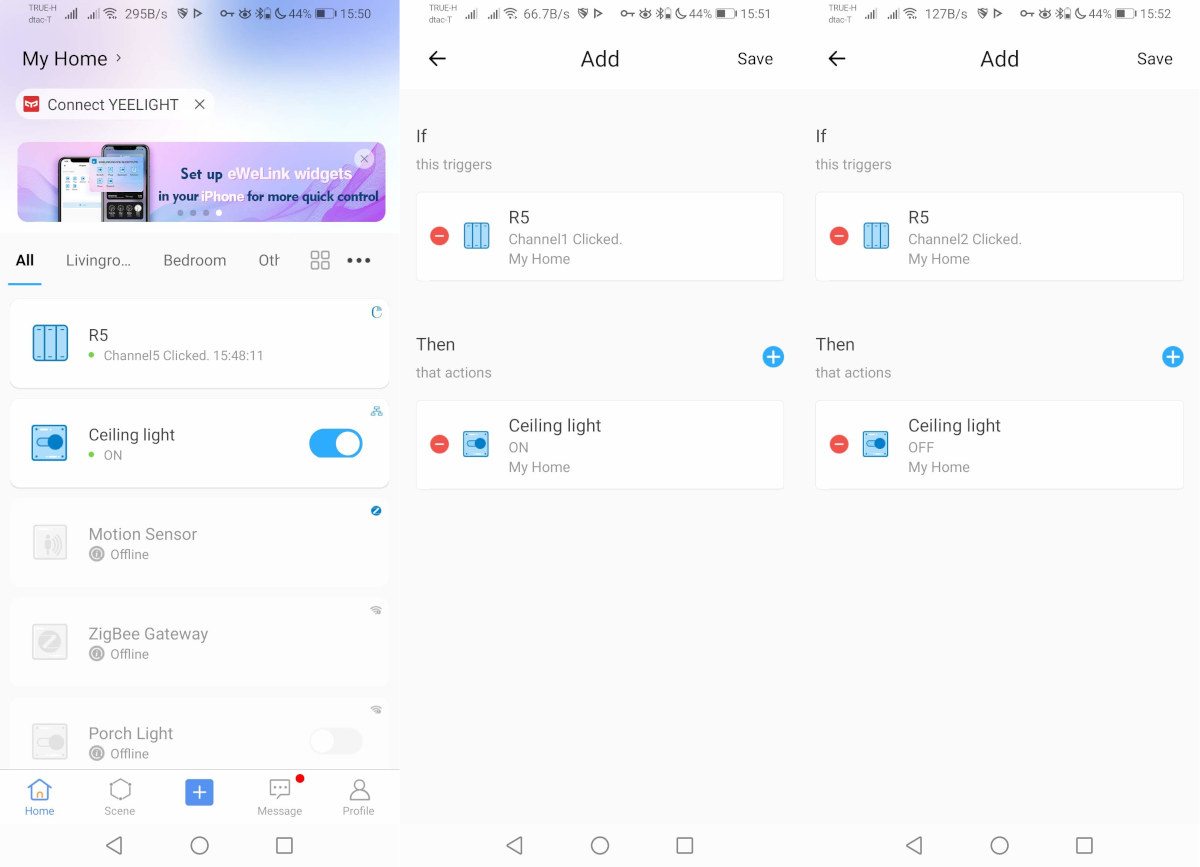

Это было очень просто. Затем в разделе «Сценарии» приложения eWelink я создал сценарий включения потолочного света по нажатию Канала 1 (верхняя левая кнопка) и другой сценарий для его выключения по нажатию Канала 2 (кнопка справа от Канала 1).
Ленивому человеку это очень понравилось, так как теперь можно управлять потолочным светом прямо с кровати, не вставая и не вступая в сложные, а возможно и долгие переговоры с человеком рядом 🙂
Важно отметить, что кнопки поддерживают события короткого, длинного и двойного нажатия. Если нажимать кнопку слишком долго или несколько раз подряд, событие короткого нажатия не сработает. Для этой задачи также можно назначить одну кнопку, используя альтернативный режим: включение света при выключенном состоянии и выключение при включенном. Контроллеру R5 можно назначить и другие сценарии, например, включение света через 8 часов в качестве будильника, управление дополнительными WiFi-выключателями MINIR4 или другими устройствами SONOFF с поддержкой eWelink Remote.
Заключение
SONOFF MINIR4 — это компактный выключатель, который довольно просто установить, и он поместится в большинство монтажных коробок. Следует помнить, что в отличие от ZBMINIL2 , для него требуется нейтральный провод. Контроллер сценариев SONOFF R5 SwitchMan — отличное дополнение к MINIR4, особенно при наличии нескольких выключателей по всему дому.
Благодарим ITEAD за предоставленные образцы для обзора. SONOFF продает MINI Extreme (MINIR4) за $9.90 с бесплатной доставкой при заказе от $89, а контроллер R5 можно добавить за $12.49 . Также по промокоду CNXSOFTSONOFF доступна скидка 10% на заказ.
