Плата Obsidian ESP32 соответствует форм-фактору Raspberry Pi Model A (Crowdfunding)

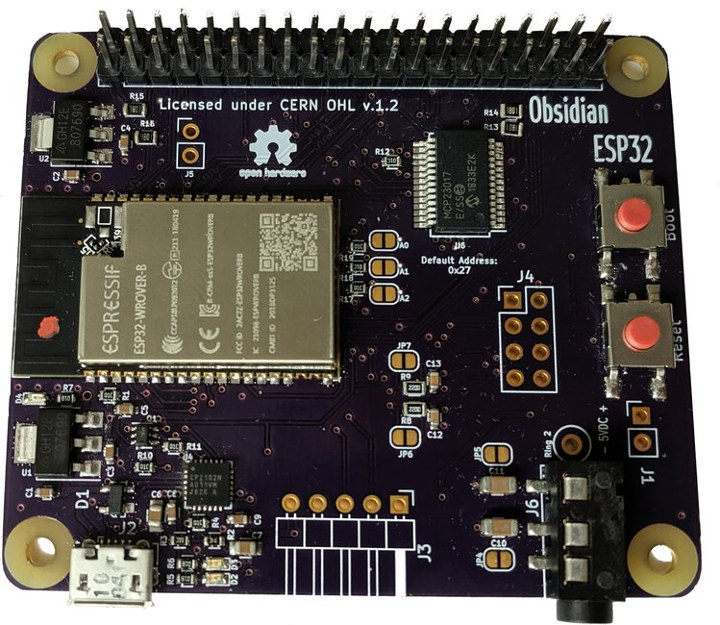

Томас (Thomas McKahan) долгое время экспериментировал с ESP32 и обнаружил необходимость использовать платы Raspberry Pi HAT и корпуса со своим новым оборудованием, поэтому он разработал свою собственную плату ESP32, которая совместима с аксессуарами Raspberry Pi и соответствует форм-фактору Raspberry Pi Model A / 3 Model A+.

Технические характеристики Obsidian ESP32:

• • Модуль беспроводной сети – модуль Espressif Systems ESP32-WROVER-B 802.11 b/g/n WiFi + Bluetooth 4.2 / BLE с 16 Мб флэш-памяти, 8 Мб PSRAM
  • USB – 1x микро USB порт для питания и программирования
  • Аудио – 3.5 мм аудио разъем TRS, подключенный к ЦАП ESP32
  • Расширение

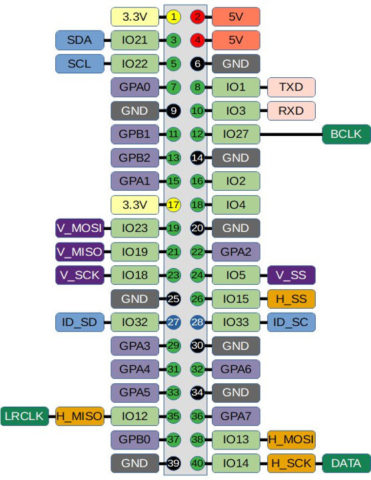

    • 40-контактный разъем GPIO, совместимый с популярными платами расширения HAT с сигналами питания (5 В, 3.3 В, GND),  I2S для аудио ЦАП, I2C и SPI, последовательный UART, который доступен через разъем или микро USB-порт, I2C GPIO расширитель с прерываниями и выбором адреса
    • 8-контактных отверстий из оставшихся вводов / выводов, доступных через расширитель GPIO
    • 5-контактных отверстий с аналоговыми входами, подключаемый к контактам ESP32 SENSOR_VP и SENSOR_VN
  • Разное – аппаратные кнопки для сброса и выбора варианта загрузки параллельно с контролируемыми сигналами USB
  • Питание
    • 3.3 и 5 В на GPIO разъеме
    • 5 В через микро USB порт
    • Дополнительный вход 5 В через 2x контактных отверстия на плате с шагом 2.54 мм
    • 2x 3.3 В регулятора для ESP32 и GPIO
  • Размер – ~65 x 56 мм, соответствует форм-фактору Raspberry Pi Model A и совместим с корпусами Raspberry Pi

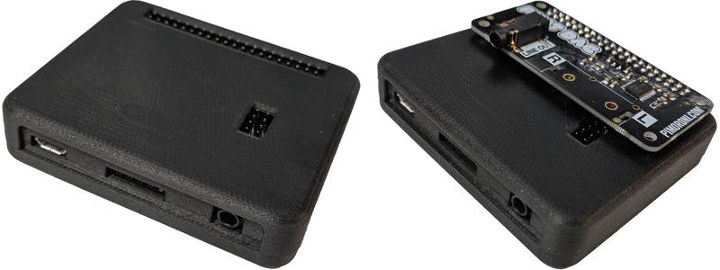

Не смотря на то, что плата теоретически может поместиться в любой корпус Raspberry Pi, например, такой как Adafruit Pi A, она имеет довольно низкий профиль и немного другое расположение портов, поэтому Томас также сделал корпус с помощью 3D-принтера (на изображении выше), в котором есть вывод для 40-контактного разъема.

Obsidian ESP32 поддерживает фреймворк ESP-IDF, ESP32 Arduino Core и MicroPython, в то время как плата была разработана с использованием KiCad, и файлы аппаратного дизайна, такие как схемы и разводка печатной платы, скоро будут выпущены под лицензией CERN OHL v1.2.

Плата Obsidian ESP32 была запущена на Crowd Supply с целью финансирования в размере $3,000. За одну только плату вам придется оставить залог в размере $35 или $60, если вы хотите получить ее вместе с корпусом, который был напечатан на 3D принтере. Доставка для США бесплатна, а для остальной части мира в зависимости от вознаграждения придется добавить от $10 до $15. Спонсоры могут ожидать, что поставка их плат начнется в ноябре 2019 года.
