Компания MYiR Tech Limited (также известная как MYiR) выпустила новый процессорный модуль MYC-JX8MX – основанный на базе процессора NXP i.MX 8M, а также соответствующий комплект для разработки MYD-JX8MX. Модуль сочетает в себе до 2 Гб ОЗУ LPDDR4, 8 Гб eMMC флэш-памяти, 256 Мбит QSPI флэш-памяти, а также в него встроен Гигабитный Ethernet PHY и PMIC, и все сигналы ввода / вывода доступны через 314-контактный разъем расширения MXM 3.0.
Типичные применения для данной системы-на-модуля включают в себя решения для сканирования / формирования изображений, автоматизации зданий и умного дома, человеко-машинный интерфейс (ЧМИ), машинное зрение или другие потребительские и промышленные применения, которые требуют возможностей мультимедиа.
Процессорный модуль MYC-JX8MX
Технические характеристики:
- SoC – процессор NXP i.MX 8M с четырьмя Arm ядрами Cortex-A53 @ 1.3 ГГц, Arm ядром реального времени Cortex-M4 @ 266 МГц, 2D и 3D графическим процессором
- Оперативная память – 1 Гб или 2 Гб LPDDR4 (поддерживает до 4 Гб LPDDR4)
- Хранилище – 8 Гб eMMC флэш-памяти (поддерживает до 64 Гб), 256 Мбит QSPI флэш-памяти
- 314-контактный разъем расширения MXM 3.0 с:
- 1x Гигабитный Ethernet
- 3x Последовательных порта
- 3 x I2C, 2x SPI, 4x PWM
- 3x USB 3.0
- 2x PCIe
- 6x I2S / SAI
- 2x интерфейса камеры MIPI
- 1x JTAG
- 1x выход HDMI 2.0a
- До 108 GPIO
- Сетевые возможности – 10 / 100 / 1000 Мбит / с Ethernet PHY
- Питание – +5 В / 0.5 A; ИС управление питанием: ROHM BD71837MWV
- Размеры – 82 x 50 мм (10-слойная печатная плата)
- Диапазон температур – от -30 до 80°C
Компания предоставляет BSP с U-boot, Linux на основе NXP официальной версии imx_4.9.88_2.0.0_ga, драйвера и примеры программ с полным исходным кодом, а также бинарный набор инструментов (Yocto GCC 7.3.0 Hardfloat).
Комплект для разработки MYD-JX8MX
Для того, чтобы быстро начать работу с вашим проектом или просто оценить платформу, компания MYiR также предоставляет полный комплект для разработки с модулем процессора и базовой платой, которая имеет следующие технические характеристики:
- SoM – модуль процессора MYiR MYC-JX8MX, который описан выше

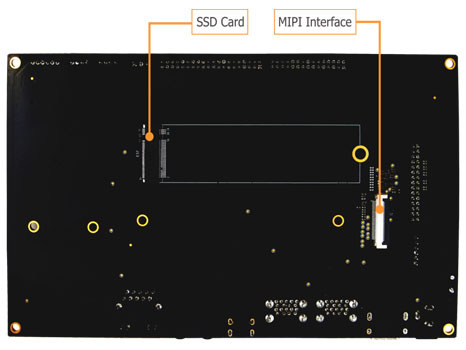

- Хранилище – 1x PCIe 3.0 (x4) NVMe SSD интерфейс, 1x слот для микро SD-карты
- Видеовыход и Дисплей I / F
- Порт HDMI 2.0a до 4096 x 2160 при 60 Гц
- Интерфейс MIPI DSI до 1920 x 1080 при 60 Гц
- 1x интерфейс LVDS LCD через 40-контактный разъем FPC, 1x интерфейс LVDS LCD через 30-контактный разъем
- 6-контактный интерфейс для емкостного сенсорного экрана
- 6-контактный интерфейс для подсветки
- Камера I / F – 2x интерфейса камеры MIPI-CSI (каждый 4-полосный, 24-контактный разъем FPC)
- Аудио – 3.5 мм аудио разъем (вход и выход)
- Сеть
- 10 / 100 / 1000 Мбит / сек Ethernet интерфейс (RJ45)
- 802.11 a / b / g / n / ac WiFi 5 2×2 MIMO + Bluetooth V4.2 + HS; 2x разъемы внешней антенны для WiFi / Bt
- Опционально 4G LTE модем через слот mPCIe
- Последовательные порты
- Последовательный порт для отладки (TTL)
- 2x последовательных порта RS232
- USB – 4x хост порта USB 3.0, 1x порт USB3.0 Host / Device Type-C
- Расширение
- 1x интерфейс Mini-PCIe для 4G LTE модема + 1x слот для SIM-карты
- 2× 20-контактных разъема (папа) расширения с шагом 2,0 мм
- 2× 15-контактных разъема (папа) расширения с шагом 2,0 мм
- Разное – держатель для RTC батареи; 3x кнопки (одна для сброса, одна для Вкл / выкл и одна пользовательская)
- Питание – +12 В / 3 A
- Размеры – 180 x 110 мм (6-слойная печатная плата)
- Диапазон температур – от -30 до 80°C
Доступность и цена
Модуль процессора MYIR NXP i.MX 8M доступен от $99 (с 1 Гб ОЗУ) и выше, тогда как комплект для разработки i.MX 8M продается за $279 (с 1 Гб ОЗУ на модуле) или за $299 (с 2 Гб ОЗУ на модуле) со всеми аксессуарами, включая блок питания, кабели, антенны и многое другое. Опционально можно приобрести модуль камеры MIPI CSI за $29 с 5-мегапиксельным CMOS-сенсором. Хорошая новость заключается в том, что все это легко приобрести онлайн через страницы продукта с возможностью оплаты PayPal или кредитной картой.
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
