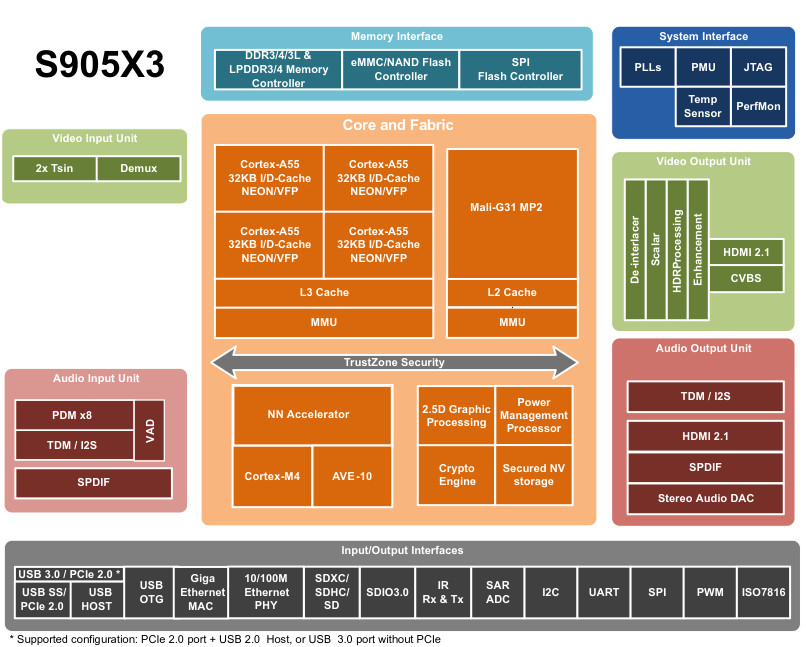

Несколько дней назад мы писали о новых четырехъядерных процессорах Cortex-A55 от Amlogic с S905X3, S905Y3 и S905D3 SoC. Сегодня мы получили немного больше информации с кратким описанием продукта, включая основные функции и блок-схему.
Amlogic S905X3 описывается как «усовершенствованный прикладной процессор, разработанный для гибридных приставок OTT/IP (STB) и высокопроизводительных медиа-боксов.
Технические характеристики Amlogic S905X3:
- Подсистема ЦП
- Четырехъядерный процессор Arm Cortex-A55 с Armv8-A Neon и Crypto расширением, 8-ступенчатый конвейер, унифицированная кэш-память L3
- Ядро Arm Cortex-M3 для обработки системы управления
- Дополнительное ядро Arm Cortex-M4 для постоянной обработки
- TrustZone
- Внутренние коммутационные матрицы на основе QoS
- Дополнительный ускоритель нейронной сети – ускоритель логического вывода 1.2 TOPS NN с поддержкой TensorFlow и Caffe
- Блок обработки трехмерной графики – графический процессор Arm Mali G31MP2 с поддержкой OpenGL ES 3.2, Vulkan 1.0 и OpenCL 2.0
- 2.5 D графический процессор
- Быстрый bitblt с двумя входами и одним выходом
- Программируемые блоки растровых операций(ROP)
- Программируемый многофазный фильтр масштабирования
- Поддержка видеоформатов 4:2:0, 4:2:2 и 4:4:4, а также нескольких пиксельных форматов (графический слой 8/16/24/32 бит)
- Быстрое преобразование цветового пространства
- Новейший фильтр анти-дрожание
- Crypto Engine
- Блочный шифр AES с ключами 128/256 бит
- Блочный шифр TDES с режимами ECB и CDC
- Блочный шифр SM4 с режимами ECB, CBC, CTR
- Аппаратная крипто-цепочка ключей и DVB-CSA для шифрования транспортного потока
- TRNG, CRC и SHA-1 / SHA-2 / HMAC SHA
- Кодек видео/фото
- Amlogic Video Engine (AVE) с выделенными аппаратными декодерами и кодерами
- Поддержка нескольких видео декодер до 4x1080p60
- Поддержка нескольких защищенных сеансов декодирования видео и одновременного декодирования и кодирования
- Декодирование видео/изображения
- VP9 Profile-2 до 4Kx2K при 60 кадрах в секунду
- H.265 HEVC MP-10 @ L5.1 до 4Kx2K при 60 кадрах в секунду
- Профиль AVS2-P2 до 4Kx2K при 60 кадрах в секунду
- H.264 AVC HP @ L5.1 до 4Kx2K при 30 кадрах в секунду
- MPEG-4 ASP @ L5, WMV / VC-1, профиль JiZhun AVS-R16 / AVS-R2, MPEG-2, MPEG-1 и RealVideo 8/9/10 до 1080p60
- Поддержка нескольких языков и видео в нескольких форматах
- MJPEG и JPEG декодирование с неограниченным разрешением пикселей (ISO / IEC-10918)
- Поддержка эскизов JPEG, масштабирования, поворота и эффектов перехода
- Поддерживает форматы файлов mkv, wmv, mpg, mpeg, dat, avi, mov, iso, mp4, rm и jpg
- Кодирование видео/фото
- Независимый кодер JPEG и H.264 с настраиваемой производительностью/битрейтом
- Кодирование изображения JPEG
- Кодирование видео H.265/H.264 до 1080p60 с низкой задержкой
- 8-е поколение усовершенствованного Amlogic TruLife Image Engine
- Поддерживает Dolby Vision (опционально), HDR10 +, HDR10, HLD и Technicolor HDR.
- Подавление шума с компенсацией движения и 3D цифровое шумоподавление для случайного шума
- Блокировка шума, шум комаров, пространственный шум,
уменьшение акустического шума
- Компенсация движения и адаптивный деинтерлейсер движения
- Интерполяция с защитой и обработкой под малым углом
- Интеллектуальная резкость с технологией Superscalar, в том числе de-contouring, de-ring, LTI, CTI, de-jaggy, peaking
- Динамическое нелинейное контрастное усиление
- Интеллектуальное управление цветом во всех областях, включая синевато-зеленое расширение, коррекцию оттенков тела, более широкий диапазон для видео
- 2х видео плоскости и 3х графических плоскости аппаратного композитора
- Независимое переопределение HDR видео и графического слоя
- Видео вход/выход интерфейс
- Встроенный передатчик HDMI 2.1, включая контроллер и PHY, поддерживающий CEC, Dynamic HDR и HDCP 2.2, выход с максимальным разрешением 4Kx2K при 60 Гц, ALLM (автоматический режим с низкой задержкой)
- CVBS 480i/576i стандартного разрешения
- Поддержка всех стандартных форматов видео-вывода: 480i/p, 576i/p, 720p, 1080i/p, 4Kx2K
- Аудио декодер и вход/выход
- Поддерживает MP3, AAC, WMA, RM, FLAC, Ogg и программируется с 7.1/5.1 микшированием
- VAD с низким энергопотреблением (обнаружение голосовой активности)
- Встроенный последовательный цифровой аудио SPDIF/IEC958 вход/выход и PCM вход/выход
- 3х порта TDM/PCM/I2S с режимом TDM/PCM до 384 кГц x 32 бита x 16 каналов или 96 кГц x 32 бита x 32 канала, и режим I2S до 384 кГц x 32 бита x 16 канала
- Цифровой микрофонный вход PDM с программируемыми CIC, LPF и HPF, поддержкой до 8 DMIC
- Встроенный стерео аудио ЦАП
- Поддерживает одновременный двойной аудио стерео выход канала с комбинацией аналогового + PCM или I2S + PCM
- Интерфейс памяти и хранилища
- 32-разрядный интерфейс памяти DRAM с двумя рангами и максимальным общим адресным пространством 4 ГБ
- Совместим со стандартом JEDEC DDR3-2133 / DDR3L-2133 / DDR4-3200 / LPDDR3-2133 / LPDDR4-3200 SDRAM
- Поддержка SLC / LMC / TLC NAND-флэш с 60-битным ECC
- Карта SDSC / SDHC / SDXC и интерфейс SDIO с 1-битной и 4-битной шириной шины данных, поддерживающей режим до UHS-I SDR104
- Интерфейс карт eMMC и MMC с шириной шины данных 1/4/8 бита, поддерживающий спецификацию версии 5.0 HS400
- Поддержка последовательной 1, 2 или 4-битной NOR флэш-памяти через SPI
- Встроенная память 4 Кбит для единоразового программирования для хранения ключей
- Сеть
- Встроенный 10/100 / 1000M Ethernet MAC с интерфейсом RGMII
- Интегрированный 10 / 100M Ethernet PHY интерфейс
- Поддержка Wi-Fi и Bluetooth через PCIe, SDIO, USB, UART или PCM
- Сетевой интерфейс оптимизирован для смешанного трафика WiFi и Bluetooth
- Интерфейс цифрового телевидения
- Один последовательный и один параллельный входной интерфейс Transport Stream (TS) со встроенным демультиплексором для подключения к внешнему цифровому ТВ-тюнеру / демодулятору
- Встроенные интерфейсы PWM, I2C и SPI для управления тюнером и демодулятором
- Интегрированный контроллер смарт-карт ISO7816
- Интегрированные контроллеры ввода-вывода и интерфейсы
- 1x USB XHCI OTG 2.0 порт
- Один комбинированный порт USB SS и PCIe 2.0 с пропускной способностью до 5 Гбит/с настраивается с помощью:
- 1x хост-порта USB 2.0 + PCIe
- 1x USB 3.0 без PCIe
- Несколько интерфейсов PWM, UART, I2C и SPI
- Программируемые ИК-пульты ввода / вывода
- Встроенный 10-разрядный АЦП SAR с 4 входными каналами
- GPIO со встроенным подтягиванием и опусканием
- Система, Периферийные устройства и Разное. Интерфейсы
- Интегрированные таймеры общего назначения, счетчики, контроллеры DMA
- Вход 24 МГц
- Встроенный интерфейс отладки с использованием ICE / JTAG
- Модуль интегрированного сброса при включении питания (POR)
- Управление энергопотреблением
- Несколько внутренних областей питания, управляемых программным обеспечением
- Несколько спящих режимов для процессора, системы, DRAM и т. д.
- Несколько внутренних ФАПЧ для работы DVFS
- Мультивольтный дизайн ввода / вывода для 1,8 В и 3,3 В
- Вспомогательный процессор управления питанием в выделенной области питания, всегда включенной (AO), которая обменивается данными с внешним PMIC
- Безопасность
- Основанная на TrustZone доверенная среда выполнения (TEE)
- Защищенная загрузка, зашифрованная OTP, зашифрованная DRAM с проверкой целостности памяти, аппаратные средства контроля и внутреннего управления и хранилища
- Раздельный безопасный/незащищенный Entropy true RNG
- Безопасность окружения/ID памяти и отладчик памяти Electric Fence
- Trusted Video Path (TVP) на аппаратном уровне, водяные знаки и защищенное содержимое (требуется программное обеспечение SecureOS)
- Защищенный ввод-вывод и защищенные часы
- Пакет – FCBGA, 14 x 14 мм, соответствует RoHS
В тестах памяти, ядра Cortex-A55 обеспечивают удвоенную производительность по сравнению с Cortex-A53 и повышение производительности на 20-30% для обычных задач на той же частоте.
Amlogic S905X3 имеет некоторые дополнительные функции, такие как Neural Network Accelerator и ядро Cortex-M4 для постоянной обработки, поэтому мы должны ожидать ряд особенностей процессора, но, в кратком описании продукта таких подробностей не было.
