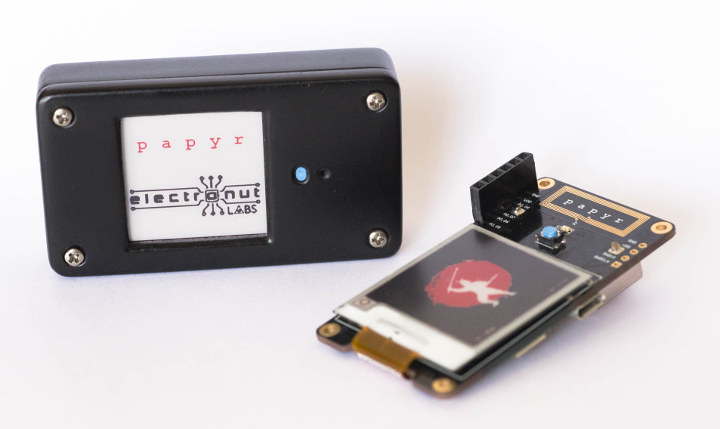

Компания Electronut Labs разработала плату на базе Nordic Semi nRF52840, которая включает в себя черный, красный и белый e-Paper дисплей. Плата Papyr поддерживает подключение Bluetooth LE (BLE5, BLE Mesh) и 802.15.4 (Thread, Zigbee), ею можно управлять с помощью Android приложения, поддержка iOS должна появиться немного позже.
Технические характеристики Papyr:
- Модуль беспроводной сети – модуль Raytac MDBT50 с SoC Nordic nRF52840 BLE / 802.15.4 (такой же используется в USB адаптере Raytac MDBT50Q-RX Bluetooth 5 LE)
- Сеть – Bluetooth 5 LE / Mesh, 802.15.4 (Thread / Zigbee), NFC (PCB антенна)
- Дисплей – 1.54-дюймовый 200 × 200 пикселей красный / черный / белый ePaper дисплей
- USB – 1x микро USB порт устройства
- Расширение – дополнительные GPIO через разъем с шагом 2.54 мм
- Отладка – разъем для программатора SWD
- Разное – RGB светодиод, кнопка, переключатель питания USB / батарейка
- Питание – 5 В через USB или от батарейки CR2477
- Размеры – 65 x 35 мм
Вы сможете управлять платой с помощью приложения Electronut Labs для Android. На этом этапе поддерживаются три функции: рисование, выбор изображения и передача данных через MQTT.

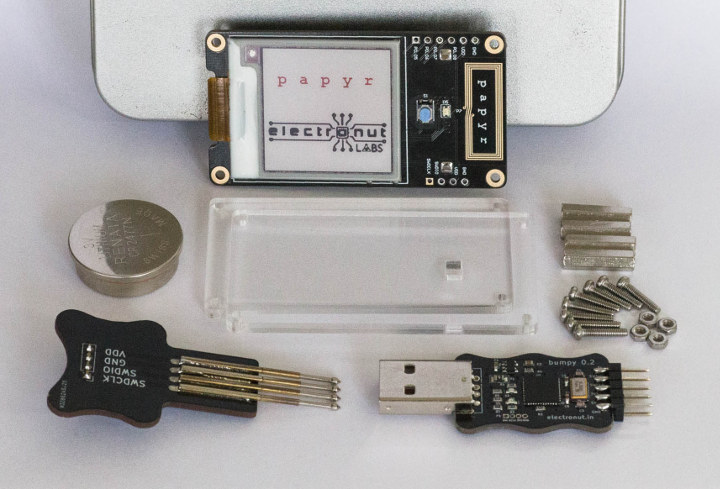

Помимо самой платы, компания также предлагает пользовательский комплект с батарейкой CR2477 и корпусом, комплект для разработки – изображенный выше на фото – в которые они также добавили отладчик Bumpy SWD и программатор PogoProg. Документацию можно найти на веб-сайте Electronut Labs. Плата запускает Zephyr Project с исходным кодом прошивки по умолчанию и некоторыми аппаратными файлами, доступными на Gitlab.
В конечном итоге плата будет доступна на Tindie, но пока что компания принимает предварительные заказы по электронной почте. Плата будет продаваться за $39, пользовательский комплект Papyr за $48, а комплект для разработки Papyr за $62.
На видео ниже показана передача данных через протокол MQTT на дисплей с использованием облачного сервиса HiveMQ.
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
